Seite 1 Laserdrucker Anwenderhandbuch Anwenderhandbuch...

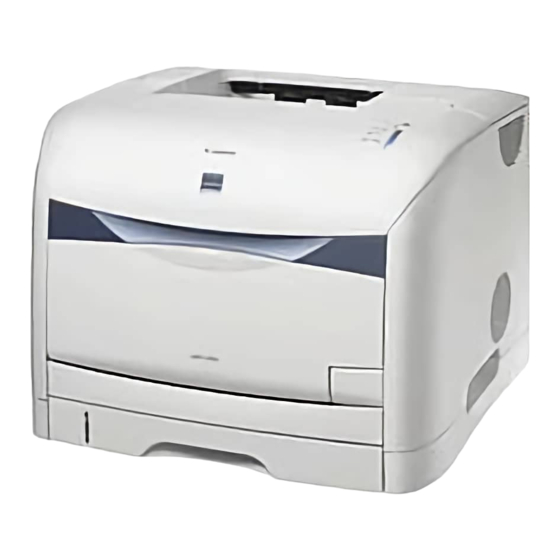

Seite 2 LBP5200 Laserdrucker Anwenderhandbuch...
Seite 3: Handbücher Für Diesen Drucker
Handbücher für diesen Drucker Die Bedienungsanleitungen für dieses Produkt sind wie folgt geordnet. Lesen Sie die Abschnitte, die für Ihre Aufgaben in Frage kommen, damit Sie alle Funktionen dieses Produkts nutzen können. Anleitungen mit diesem Symbol sind Handbücher im PDF-Format, die auf der beiliegenden CD-ROM enthalten sind. CD-ROM •...
Seite 4: Aufbau Dieses Handbuchs
Fehlersuche Kapitel 7 Anhang Kapitel 8 Einige der hierin enthaltenen Daten reﬂektieren möglicherweise nicht genau das aktuelle Modell des bestimmten Produkts, dem dieses Handbuch beigefügt wurde. Wenn Sie die genauen aktuellen Speziﬁkationen benötigen, wenden Sie sich diesbezüglich bitte an Canon.
Seite 5: Inhaltsverzeichnis
Inhalt Einleitung ............viii Benutzung dieses Handbuchs .
Seite 6 Anschließen an einen Computer ........1-13 Verwendung eines USB-Kabels........1-13 Verwendung eines LAN-Kabels .
Seite 7 Für Windows 2000 ..........3-23 Installation über das CD-ROM-Installationsprogramm.
Seite 8 Registerkarte [Papierquelle] ........4-28 Registerkarte[Qualität] ........4-29 Registerkarte [Allgemein] .
Seite 9 Menüelement [Dienstprogramm] ....... . . 4-81 Anzeigen des Druckerstatus bei Verwendung eines Druckservers ..4-82 Kapitel 5 Regelmäßige Wartung Ersetzen der Tonerpatronen .
Seite 10 Kapitel 7 Fehlersuche Fehlersuche-Diagramm..........7-2 Alarmanzeige .
Seite 11: Einleitung
Einleitung Vielen Dank, dass Sie sich für den Canon LBP5200 entschieden haben. Bevor Sie dieses Produkt nutzen, lesen Sie bitte diese Bedienungsanleitung durch, um sich mit den Funktionen dieses Produkts vertraut zu machen und das Produkt effektiver nutzen zu können. Bewahren Sie dieses Handbuch nach dem Durchlesen für späteres Nachschlagen an einem sicheren Ort auf.
Seite 12: Screenshots
Betriebssystem Microsoft ® Windows ® Millennium Edition: Windows Me ® ® Betriebssystem Microsoft Windows 2000: Windows 2000 ® ® Betriebssystem Microsoft Windows Windows XP ® Betriebssystem Microsoft Windows Server 2003: Windows Server 2003 ® ® Betriebssystem Microsoft Windows Windows LASER SHOT LBP5200: LBP5200...
Seite 13: Rechtshinweise
Schließen Sie das Gerät an eine Steckdose in einem anderen Stromkreis als dem des Empfängers an. • Wenden Sie sich an Ihren örtlichen Canon-Vertragshändler oder einen erfahrenen Radio-/Fernsehtechniker um Hilfe. Die Verwendung eines abgeschirmten Kabels ist zur Einhaltung der Auﬂagen für Klasse B...
Seite 14: Emv-Richtlinie (220 - 240 V-Modell)
Modiﬁzierungen vornehmen, kann Ihnen möglicherweise die Erlaubnis für den Betrieb des Gerätes entzogen werden. Canon U.S.A. Inc. One Canon Plaza, Lake Success, NY 11042, U.S.A. Rufnummer (516) 328-5600 EMV-Richtlinie (220 - 240 V-Modell) "Dieses Gerät wurde in einem typischen System auf Erfüllung der technischen Anforderungen der EMV-Richtlinie getestet."...
Seite 15: Internationales Energy Star-Programm
(nur 220 - 240 V-Modell) VORSICHT Bei Nichteinhaltung der in diesem Handbuch beschriebenen Verfahren kann gefährliche Strahlung freigesetzt werden. Internationales Energy Star-Programm Als E -Partner hat Canon Inc. ermittelt, dass dieses NERGY Produkt das E -Programm für die Ernergieeinsparung NERGY erfüllt.
Seite 16: Warenzeichen
Copyright 2005 by Canon Inc. All rights reserved. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung von Canon Inc. in irgendeiner Form oder durch irgendwelche Mittel, sei es elektronisch oder mechanisch, auch nicht durch Fotokopie und Aufzeichnung, oder durch irgendein Informationsspeicher- oder -wiedergewinnungssystem reproduziert oder übertragen werden.
Seite 17: Rechtliche Beschränkungen Auf Den Gebrauch Des Produkts Und Von
Rechtliche Beschränkungen auf den Gebrauch des Produkts und von Bildern Die Verwendung Ihres Produkts zum Scannen, Drucken oder sonstigen Reproduzieren bestimmter Dokumente und der Gebrauch solcher gescannten, gedruckten oder sonst wie durch Ihr Produkt reproduzierten Bilder kann gesetzlich verboten sein und strafrechtliche und/oder zivilrechtliche Haftung zur Folge haben. Eine unvollständige Liste dieser Dokumente ist unten aufgeführt.
Seite 18: Wichtige Sicherheitsvorschriften
Wichtige Sicherheitsvorschriften Vor Inbetriebnahme dieses Produkts sollten Sie diesen Abschnitt (Wichtige Sicherheitsvorschriften) aufmerksam durchlesen und sicherstellen, dass Sie das Produkt korrekt benutzen. Die Warnungen und Hinweise in diesem Abschnitt haben den Zweck, Verletzungen des Benutzers oder anderer Personen sowie Sachbeschädigungen zu vermeiden. Sie sollten diese Warnungen und Hinweise unbedingt befolgen.
Seite 19 - Tassen, Vasen, Blumentöpfe und andere mit Wasser oder Flüssigkeiten gefüllte Behälter VORSICHT • Installieren Sie den Drucker nicht auf einer wackeligen Unterlage oder unebenen Oberﬂäche oder an anderen instabilen Orten mit Vibrationen. Ein Herunterfallen des Druckers oder ein Umkippen der Unterlage kann zu Verletzungen von Personen führen.
Seite 20: Stromversorgung
• Wenn Sie den Drucker tragen, sollten Sie den Drucker korrekt halten, indem Sie die Anweisungen in diesem Handbuch befolgen. Wenn Sie das Gerät fallen lassen, besteht Verletzungsgefahr. (Siehe "Transport des Druckers," auf S. 5-43.) Stromversorgung WARNUNG • Das Netzkabel darf nicht eingeritzt, beschädigt oder modiﬁziert werden. Stellen Sie keine schweren Gegenstände auf das Kabel, ziehen Sie nicht am Kabel, und biegen Sie das Kabel nicht übermäßig.
Seite 21: Handhabung
VORSICHT • Verwenden Sie keine Stromquelle mit einer anderen Spannung als die angegebene. Andernfalls besteht die Gefahr von Brand oder elektrischem Schlag. • Beim Abziehen des Stromkabels sollten Sie unbedingt direkt am Stecker ziehen. Wenn Sie am Kabel selbst ziehen, kann das Kabel beschädigt werden, wodurch die Kabeldrähte freigelegt werden können oder ein offener Stromkreis entstehen kann.
Seite 22: Wartung Und Inspektionen
• Wenn Sie das USB-Kabel anschließen oder abtrennen, während der Netzstecker des Druckers mit einer Netzsteckdose verbunden ist, sollten Sie auf keinen Fall die Metallteile des Steckers berühren. Andernfalls besteht die Gefahr eines elektrischen Schlags. VORSICHT • Stellen Sie keine schweren Gegenstände auf dieses Gerät. Wenn ein schwerer Gegenstand umgeworfen wird oder herunterfällt, kann dies zu Verletzungen von Personen führen.
Seite 23 • Benutzen Sie beim Reinigen des Druckers immer ein Tuch, das Sie in klares Wasser oder in Wasser mit einer milden Seifenlösung tauchen und anschließend gut auswringen. Verwenden Sie keinen Alkohol, Benzol, keine Verdünnungsmittel oder andere brennbare Substanzen. Wenn eine brennbare Substanz mit der elektrischen Einheit im Druckerinneren in Berührung kommt, kann dies zu einem Brand oder elektrischen Schlag führen.
Seite 24: Verbrauchsmaterialien
• Wenn Sie im Inneren des Druckers gestautes Papier entfernen, sollten Sie das Papier vorsichtig entfernen, damit der Toner, der sich auf dem gestauten Papier beﬁndet, nicht aus dem Drucker spritzt. Auf diese Weise könnte Toner in Augen oder Mund geraten.
Seite 25 xxii...
Seite 26: Bevor Sie Diesen Drucker In Betrieb Nehmen
Bevor Sie diesen Drucker in Betrieb nehmen KAPITEL In diesem Kapitel werden die Hauptmerkmale sowie die grundlegenden Funktionen dieses Druckers beschrieben. Merkmale und Vorteile ........... 1-2 Komponentennamen und Funktionen.
Seite 27: Merkmale Und Vorteile
■ Hochleistungs-Drucksystem "CAPT" Zum ersten Mal wurde Canons neuestes leistungsstarkes Drucksystem für das Betriebssystem Windows, CAPT (Canon Advanced Printing Technology), in einen Farbdrucker eingebaut. Mit diesem System erfolgt die Datenverarbeitung, die zuvor über den Drucker während des Druckvorgangs erfolgte, nun in Stapelverarbeitung über den Computer, was zu einem Hochgeschwindigkeitsdruck unter Ausnutzung der gesamten Leistungsstärke des Computers führt.
Seite 28 ■ Geringe Leistungsaufnahme und schneller Start Durch Anwendung der On-Demand-Verschmelzungstechnologie werden eine niedrige Leistungsaufnahme und ein schneller Start erzielt. Diese einzigartige Canon-Technologie beinhaltet, dass das Verschmelzungsheizgerät während des Druckvorgangs nur kurz eingeschaltet wird und der Drucker nicht aufgewärmt werden muss. Daher können Sie mit dem Druckvorgang immer direkt aus dem Bereitschaftsmodus ohne Zeitverzögerung...
Seite 29: Komponentennamen Und Funktionen
Komponentennamen und Funktionen In diesem Abschnitt werden die Namen und Funktionen der einzelnen Druckerteile beschrieben, so dass Sie den Drucker korrekt bedienen und sämtliche Druckermerkmale optimal nutzen können. VORSICHT Da dieser Drucker über Belüftungsschlitze (Lufteinlass- und Luftauslassschlitze) verfügt, sollten Sie sicherstellen, dass der Drucker an einem Ort aufgestellt wurde, an dem die Belüftungsschlitze nicht durch eine Wand oder andere Gegenstände blockiert sind.
Seite 30: Rückansicht
c c c c Anzeigelichter und Toneraustausch-Taste f f f f Hilfsfach Die Anzeigelichter zeigen den Druckerstatus an, Dieses Fach sollte herausgezogen werden, wenn und die Taste wird beim Austauschen einer Papier in das Mehrzweckfach eingelegt wird. Sie Tonerpatrone verwendet. (Siehe S. 1-7) sollten dieses Fach unbedingt herausziehen, bevor Sie das Papier in das Mehrzweckfach legen.
Seite 31: Im Druckerinneren
f f f f USB-Anschluss g g g g Erweiterungssteckplatz Das USB-Kabel wird an diesen Anschluss Dieser Erweiterungssteckplatz wird für die angeschlossen. Über diesen Anschluss wird der Installation der optionalen internen Netzwerkkarte Drucker an den USB-Anschluss eines Computers verwendet. (Siehe S. 6-12) usw.
Seite 32: Anzeigelichter Und Toneraustausch-Taste
Anzeigelichter und Toneraustausch-Taste HINWEIS Detaillierte Informationen zum Druckerstatus können auch über das Statusfenster des Druckers auf dem von Ihnen verwendeten Computer angezeigt werden. Einzelheiten zum Statusfenster des Druckers ﬁnden Sie unter "Statusfenster des Druckers," auf S. 4- a a a a Tonerlampe (Rot) c c c c Papierlampe (Rot) Ein: Der Drucker beﬁndet sich im "Tonerpatronen- Blinkt: Der Drucker hat kein Papier mehr, oder das in...
Seite 33: Anschließen Des Netzkabels
Anschließen des Netzkabels In diesem Abschnitt wird erläutert, wie das Netzkabel an den Drucker angeschlossen wird. Bevor Sie den Drucker anschließen, lesen Sie "Wichtige Sicherheitsvorschriften," auf S. xv. Anschließen des Netzkabels WARNUNG • Das Netzkabel darf nicht eingeritzt, gebrochen oder modiﬁziert werden. Stellen Sie keine schweren Gegenstände auf das Kabel, ziehen Sie nicht am Kabel, und biegen Sie das Kabel nicht übermäßig.
Seite 34: Vergewissern Sie Sich, Dass Der Netzschalter Des Druckers
- Verwenden Sie ein Verlängerungskabel, das für einen Stromﬂuss geeignet ist, der ausreichend stärker ist als der auf dem Typenschild des Druckers (Im Detail auf der Rückseite des Druckers.) geforderte Stromﬂuss. - Wenn Sie ein Verlängerungskabel verwenden, öffnen Sie die Kabelbinder, und stecken Sie den Netzstecker fest in den Stecker des Verlängerungskabels, um eine feste Verbindung zwischen dem Netzkabel und dem Verlängerungskabel sicherzustellen.
Seite 35 Stecken Sie das mitgelieferte Netzkabel fest in den Stromanschluss des Druckers. Stecken Sie den Netzstecker fest in die Netzsteckdose. 1-10 Anschließen des Netzkabels...
Seite 36: Ein-/Ausschalten Des Druckers
Ein-/Ausschalten des Druckers Der Drucker kann über den Netzschalter auf der linken Seite des Druckers ein- und ausgeschaltet werden. Um unerwartete Probleme zu vermeiden, sollten Sie sich die Vorgehensweise gut einprägen. Einschalten des Druckers Bevor Sie den Drucker in Betrieb nehmen, drücken Sie den Netzschalter, um den Drucker einzuschalten.
Seite 37: Ausschalten Des Druckers
Die Anzeigelichter auf dem Drucker leuchten auf, und der Drucker startet einen Selbstdiagnosetest der Haupteinheit und des optionalen Zubehörs. Wenn während des Selbstdiagnosetests keine Anormalitäten erkannt wurden, leuchtet die Bereitschaftslampe (blau) auf, und der Drucker ist druckbereit. Leuchtet Ausschalten des Druckers Gehen Sie wie folgt vor, um den Drucker auszuschalten.
Seite 38: Anschließen An Einen Computer
• Dieser Drucker verwendet bidirektionale Kommunikation. Der Betrieb des Druckers bei Anschluss über ein Gerät mit unidirektionaler Kommunikation wurde nicht getestet. Daher kann Canon den Druckerbetrieb nicht garantieren, wenn der Drucker über unidirektionale Druckserver, USB-Hubs und Schaltgeräte verbunden ist. HINWEIS •...
Seite 39 - Windows 98/Me: USB Full-Speed (USB 1.1 äquivalent) - Windows 2000/XP/Server 2003: USB 2.0 Hi-Speed/USB Full-Speed (USB 1.1 äquivalent) • Wenn Sie diesen Drucker über ein USB-Kabel an einen Computer anschließen, vergewissern Sie sich, dass Sie einen Computer verwenden, dessen Hersteller die Funktionsfähigkeit des USB-Anschlusses garantiert hat.
Seite 40: Verwendung Eines Lan-Kabels
Verwendung eines LAN-Kabels Wenn die optionale Netzwerkkarte (AXIS 1611) installiert ist, kann der Drucker über ein LAN-Kabel an ein Netzwerk angeschlossen werden. Die Kabel, Hubs usw. sollten bei Bedarf separat besorgt werden. HINWEIS • Einzelheiten zur Installation der Netzwerkkarte ﬁnden Sie unter "Installieren der Netzwerkkarte (AXIS 1611),"...
Seite 41: Schließen Sie Das Andere Ende Des Lan-Kabels An Einen Hub
• Stellen Sie sicher, dass an dem Hub, an dem der Anschluss erfolgen soll, ein Anschluss zur Verfügung steht. Wenn keine Anschlüsse zur Verfügung stehen, muss der Hub erweitert werden. HINWEIS Wenn Sie den Drucker an ein 100BASE-TX-Ethernet-Netzwerk anschließen, müssen alle Hubs, LAN-Kabel, Computernetzwerkkarten und andere Geräte, die an das Netzwerk angeschlossen werden, 100BASE-TX unterstützen.
Seite 42 Einlegen und Erfassen von Papier KAPITEL In diesem Kapitel wird beschrieben, welche Papierarten mit diesem Drucker verwendet werden können und wie die Papierquellen und Ausgabefächer verwendet werden. Papieranforderungen ........... . 2-2 Verwendbares Papier .
Seite 43: Papieranforderungen
Papieranforderungen Verwendbares Papier Um die Merkmale dieses Druckers optimal nutzen zu können, sollten Sie die richtige Papierart verwenden. Wenn Sie Papier von minderwertiger Qualität verwenden, verschlechtert sich die Druckqualität und es kommt leichter zu Papierstaus. WICHTIG • Die Druckgeschwindigkeit kann abhängig von der Papierausrichtung, dem Papierformat, der Papierart und der Anzahl der zu druckenden Seiten abnehmen.
Seite 44: Papierarten
Papierquelle Papierformat Ausmaße Kassette 1 Mehrzweckfach (Optional) Umschlag Monarch 98,0 mm x 191,0 mm Umschlag B5 176,0 mm x 250,0 mm Karteikarte 76,2 mm x 127,0 mm Benutzerdeﬁniertes Papierformat Breite: 76,2 -215,9 mm Höhe: 127,0 -355,6 mm Papierarten Mit diesem Drucker können Sie die folgenden Papierarten verwenden. Das Symbol "O"...
Seite 45 ■ Normal-Papier Dieser Drucker kann auf Normalpapier mit einer Breite von 76,2 bis 215,9 mm, einer Länge von 127,0 bis 355,6 mm und einem Gewicht von 64 bis 105 g/m drucken, einschließlich der Standardpapierformate: A4, B5, A5, US-Legal, Letter und US-Executive.
Seite 46: Bedruckbarer Bereich
WICHTIG • Die folgenden Umschläge können mit diesem Drucker nicht verwendet werden. Wenn Sie diese Umschläge verwenden, können schwer behebbare Papierstaus oder sogar Schäden am Drucker verursacht werden. - Umschläge mit Befestigungsteilen oder Druckknöpfen - Umschläge mit Adressfenstern - Umschläge mit Klebstoff auf der Oberﬂäche - Zerknitterte oder geknickte Umschläge - Schlecht hergestellte Umschläge, bei denen die mit Leim beschichteten Teile ungleichmäßig sind...
Seite 47: Ungeeignetes Papier
■ Umschlag Innerhalb von 10 mm von den Umschlagkanten entfernt kann nicht gedruckt werden. Abhängig von der Anwendung, die Sie für den Druck verwenden, müssen Sie die Position der Umschläge während des Drucks anpassen. (Muster: Umschlag COM10) 241 mm 10 mm 10 mm 10 mm 105 mm...
Seite 48: Lagerung Von Papier
- Papier, auf dem bereits mit einer Kopiermaschine oder einem anderen Laserdrucker gedruckt wurde (Die Rückseite dieses Papiers ist ebenfalls ungeeignet.) • Papier, an dem Toner nur schwer anhaften kann - Papier mit rauer Oberﬂäche, wie handgemachtes Papier oder Reispapier - Spezialbeschichtetes Papier (beschichtetes Papier für Tintenstrahldrucker usw.) - Papier mit dicken Fasern Lagerung von Papier...
Seite 49 • Lagern Sie das Papier auf einer ﬂachen Oberﬂäche. Wenn das Papier gefaltet oder zerknittert wird, kann sich der Toner ablösen. • Bewahren Sie die Ausdrucke nicht an Orten mit hoher Temperatur auf. Dadurch kann der Toner schmilzen, was dazu führt, dass die Farben verlaufen. •...
Seite 50: Papierquellen
Papierquellen Die Standardkonﬁguration des Druckers sieht als Papierquelle nur das Mehrzweckfach vor. Wenn der optionale 250-Blatt-Papiereinzug installiert wird, kann Papier von insgesamt zwei Papierquellen eingezogen werden. Papierquellentyp Dieser Drucker verfügt über die folgenden Papierquellen: ■ Papierquelle / Fassungsvermögen Mehrzweckfach 125 Blatt (64 g/m Kassette 1 250 Blatt (64 g/m ■...
Seite 51: Fassungsvermögen Der Papierquellen
Fassungsvermögen der Papierquellen Papierquelle Papierart Mehrzweckfach Kassette 1 Normal-Papier (64 g/m Ca. 125 Blatt 250 Blatt Schweres Papier (135 g/m Ca. 80 Blatt Folie Ca. 60 Blatt (nur für Schwarzweißdruck) Umschlag Ca. 10 Blatt Auswahl der Papierquelle Sie können die Papierquelle im Druckertreiber auf der Registerkarte [Papierquelle] auswählen.
Seite 52 Einstellungs Einstellwert Beschreibung name Verwenden Sie die gleiche Papierquelle für den gesamten Druckauftrag. Wenn die [Papierquelle] auf [Auto] eingestellt ist und [Druckauftrag mit Papier aus Mehrzweckfach fortsetzen] Gleiches Papier für alle Seiten aktiviert ist, schaltet der Drucker die Papierquelle jedoch automatisch auf Mehrzweckfach um, wenn das Papier in Kassette 1 Papierauswahl...
Seite 53 Einstellungs Einstellwert Beschreibung name Legt fest, ob der Drucker anhält und eine Meldung Druckauftrag b. anzeigt oder ohne Verw. d. Verzögerung druckt, wenn Mehrzweckfachs Papier aus dem unterbrechen Mehrzweckfach gezogen wird. Legt fest, ob der Drucker die Papierquelle automatisch auf Druckauftrag mit Mehrzweckfach umschaltet, Papier aus...
Seite 54: Papierausgabe
Papierausgabe Ausgabefachtyp Dieser Drucker ist mit zwei Ausgabefächern ausgestattet, dem "Ausgabefach" oben auf dem Drucker und dem "Neben-Ausgabefach" an der Rückseite. ■ Ausgabefach Die Seiten werden in das Ausgabefach oben auf dem Drucker mit der gedruckten Seite nach unten ausgegeben. HINWEIS Das Ausgabefach kann bis zu ca.
Seite 55: Fassungsvermögen Der Papierausgabefächer
WICHTIG Das Papier sollte einzeln nach der Ausgabe aus dem Drucker aus dem Neben-Ausgabefach genommen werden. Fassungsvermögen der Papierausgabefächer Die Anzahl der Blätter, die in das Ausgabefach bzw. in das Neben-Ausgabefach ausgegeben werden können, lautet wie folgt. Papierquelle Papierart Ausgabefach Neben-Ausgabefach Normal-Papier (64 g/m Ca.
Seite 56: Auswahl Des Ausgabefachs
Auswahl des Ausgabefachs Umschalten auf das Neben-Ausgabefach Damit die Ausgabe in das Neben-Ausgabefach erfolgt, öffnen Sie einfach das Neben-Ausgabefach. VORSICHT Die Verschmelzungseinheit beﬁndet sich im Inneren des Neben-Ausgabefachs. Da der Bereich um die Verschmelzungseinheit während des Drucks heiß wird, sollten Sie diesen Bereich nicht berühren. Andernfalls kann es zu Verbrennungen kommen.
Seite 57: Drucken Aus Dem Mehrzweckfach
Drucken aus dem Mehrzweckfach In das Mehrzweckfach können bis zu 125 Blatt Papier (64 g/m ) mit den Ausmaßen von 76,2 bis 215,9 mm Breite und 127,0 bis 355,6 mm Länge eingelegt werden. Sie können darüber hinaus Folien, Umschläge und anderes Papier einlegen, das nicht in die Papierkassette eingelegt werden kann.
Seite 58: Öffnen Und Schließen Des Mehrzweckfachs
Öffnen und Schließen des Mehrzweckfachs Öffnen des Mehrzweckfachs Öffnen Sie das Mehrzweckfach auf folgende Weise. Öffnen Sie das Mehrzweckfach. Öffnen Sie das Mehrzweckfach am Griff in der Mitte des Druckers. Ziehen Sie das Hilfsfach heraus. WICHTIG Ziehen Sie beim Einlegen von Papier in das Mehrzweckfach unbedingt das Hilfsfach heraus.
Seite 59: Schließen Des Mehrzweckfachs
Öffnen Sie das Erweiterungsfach, wenn längere Papierformate, wie Format A4, eingelegt werden. Schließen des Mehrzweckfachs Schließen Sie das Mehrzweckfach auf folgende Weise. Halten Sie das Mehrzweckfach geschlossen, wenn Sie es nicht verwenden. Nehmen Sie das Papier aus dem Fach. Schließen Sie anschließend das Erweiterungsfach, und bringen Sie das Hilfsfach an seine ursprüngliche Position zurück.
Seite 60: Druck Auf Normal-Papier, Schwerem Papier Oder Folien
Schließen Sie das Mehrzweckfach. Druck auf Normal-Papier, schwerem Papier oder Folien Gehen Sie wie folgt vor, um Normal-Papier, schweres Papier oder Folien einzulegen. WICHTIG • Folien können nur in Schwarzweiß bedruckt werden. • Bevor Sie Folien einlegen, fächern Sie die Blätter sorgfältig, da sie leicht zusammenkleben.
Seite 61: Wenn Sie Folien Einlegen, Sollten Sie Sie Zunächst In Kleinen
Wenn Sie Folien einlegen, sollten Sie sie zunächst in kleinen Stapeln fächern und die Kanten gerade ausrichten. Fächern Sie einige Seiten. Richten Sie die Kanten einige Male an einer ﬂachen Oberﬂäche aus. VORSICHT Achten Sie beim Papiereinlegen darauf, sich nicht die Hände an den Papierkanten zu schneiden.
Seite 62 VORSICHT Achten Sie beim Papiereinlegen darauf, sich nicht die Hände an den Papierkanten zu schneiden. WICHTIG • In das Mehrzweckfach kann die folgende Anzahl von Blättern eingelegt werden. - Normal-Papier: Ca. 125 Blatt (64 g/m - Schweres Papier: Ca. 80 Blatt (128 g/m - Folie: Ca.
Seite 63 HINWEIS Zum Drucken auf Papier mit Briefköpfen oder Logo-Aufdruck legen Sie das Papier so ein, dass die bedruckte Seite nach oben zeigt, wie in der Abbildung dargestellt. : Papiereinzugsrichtung : Papiereinzugsrichtung Passen Sie die Papierführungen an die beiden Seiten des Stapels an.
Seite 64: Wählen Sie In Der Anwendung [Drucken] Aus Dem Menü
WICHTIG • Vergewissern Sie sich grundsätzlich, dass die Papierführungen der Papierbreite entsprechen. Wenn die Papierführungen zu weit oder zu eng sind, wird das Papier nicht korrekt eingezogen, und es kann zu einem Papierstau kommen. • Bewahren Sie nicht geöffnete Folien bei einer Temperatur von 0 bis 35 °...
Seite 65: Zeigen Sie Die Registerkarte [Seite Einrichten] An, Und Setzen
Das Dialogfeld [Eigenschaften] für den Drucker wird angezeigt. Zeigen Sie die Registerkarte [Seite einrichten] an, und setzen Sie das Feld [Papierformat] auf das Format des Dokuments, das Sie in der Anwendung erstellt haben. Setzen Sie [Ausgabeformat] auf das Format des Papiers, das Sie nach Bedarf in das Fach eingelegt haben.
Seite 66 WICHTIG Wenn [Papierformat] und [Ausgabeformat] nicht identisch sind, wird der Ausdruck vom Drucker automatisch vergrößert oder verkleinert. Zeigen Sie die Registerkarte [Papierquelle] an, und stellen Sie als [Papierquelle] die Option [Mehrzweckfach] ein. Wenn Sie die Einstellung [Papierauswahl] auf einen anderen Wert als [Gleiches Papier für alle Seiten] einstellen, auch wenn das Feld [Papierquelle] durch [Erste Seite], [Andere Seiten] und weitere Felder ersetzt wird, werden alle Felder wie die Einstellung [Papierquelle] konﬁguriert.
Seite 67 Ändern Sie die Einstellung [Papierart], so dass sie der Art des in das Papierfach eingelegten Papiers entspricht. Setzen Sie diese Einstellung auf [Normal-Papier] für normales Papier, auf [Schweres Papier] für dickes Papier und Pappe und auf [Folien], wenn Sie auf Folien drucken möchten.
Seite 68: Bedrucken Von Umschlägen
Klicken Sie auf [OK], um den Druckvorgang zu starten. Bedrucken von Umschlägen Gehen Sie wie folgt vor, um Umschläge in das Mehrzweckfach einzulegen. WICHTIG • Die folgenden Umschläge können mit diesem Drucker verwendet werden: Umschlag DL Umschlag Monarch Umschlag B5 (110,0 mm x 220,0 mm) (98,0 mm x 191,0 mm) (176,0 mm x 250,0 mm)
Seite 69 - Zerknitterte oder geknickte Umschläge - Schlecht hergestellte Umschläge, bei denen die mit Leim beschichteten Teile ungleichmäßig sind - Umschläge mit ungewöhnlicher Form • Bevor Sie die Umschläge einlegen, sollten Sie den Stapel Umschläge glatt streichen, damit die eventuell darin enthaltene Luft entweichen kann, und die gefalteten Kanten zusammendrücken.
Seite 70 Setzen Sie den Stapel Umschläge auf eine ﬂache Oberﬂäche, und streichen Sie über die Umschläge, damit eventuell darin enthaltene Luft entweichen kann, und drücken Sie die gefalteten Kanten zusammen, um die Umschläge zu glätten. VORSICHT Achten Sie beim Umschlageinlegen darauf, sich nicht die Hände an den Umschlagkanten zu schneiden.
Seite 71: Richten Sie Die Kanten Des Umschlagstapels Auf Einer Flachen
Richten Sie die Kanten des Umschlagstapels auf einer ﬂachen Oberﬂäche aus. Legen Sie den Stapel Umschläge mit den geschlossenen Laschen nach links und der Adressseite nach oben ein. Legen Sie den Stapel vorsichtig ein, bis er die Rückseite des Mehrzweckfachs berührt, wie in der Abbildung dargestellt. Stellen Sie sicher, dass der eingelegte Umschlagstapel nicht höher als die Papiergrenzführungen ist.
Seite 72 • Legen Sie die Umschläge so ein, dass sich die Laschen auf der linken Seite beﬁnden. • Wenn Sie auf "Umschlag B5" drucken, legen Sie die Umschläge mit geschlossenen Laschen und der oberen Kante in Richtung Drucker ein. Passen Sie die Papierführungen an die beiden Seiten des Stapels an.
Seite 73 WICHTIG • Obwohl zwischen den Papierführungen und den Umschlägen kein freier Platz vorhanden sein sollte, sollten Sie die Papierführungen nicht so eng einstellen, dass sich die Umschläge biegen. Wenn die Papierführungen zu weit oder zu eng sind, werden die Umschläge nicht korrekt eingezogen, und es kann zu einem Papierstau kommen.
Seite 74 Zeigen Sie die Registerkarte [Seite einrichten] an, und setzen Sie das Feld [Papierformat] auf das Format des Dokuments, das Sie in der Anwendung erstellt haben. HINWEIS Wenn Sie das Papierformat auf [Umschlag DL], [Umschlag COM10], [Umschlag C5], [Umschlag Monarch] oder [Umschlag B5] einstellen, wird eine Meldung angezeigt, und die Papierart wird automatisch auf [Umschlag] eingestellt.
Seite 75 Setzen Sie das Feld [Ausgabeformat] auf das Format des Papiers, das Sie nach Bedarf in das Fach eingelegt haben. Lassen Sie dieses Feld auf [An Papierformat anpassen] eingestellt, wenn das Papierformat des Dokuments und das Format des in das Mehrzweckfach eingelegten Papiers identisch sind, da in diesem Fall die Einstellung nicht geändert werden muss.
Seite 76 Klicken Sie auf [OK], um den Druckvorgang zu starten. Drucken aus dem Mehrzweckfach 2-35...
Seite 77: Drucken Von Der Papierkassette
Drucken von der Papierkassette Bis zu ca. 250 Blatt Normal-Papier (64 g/m ) in den Formaten A4, B5, A5, US-Legal, Letter und US-Executive können in die Papierkassette (Kassette 1) des optionalen 250-Blatt-Papiereinzugs eingelegt werden. Wenn in der Papierquelle kein Papier mehr vorhanden ist, blinkt die (rote) Papierlampe, und Sie müssen erneut Papier einlegen.
Seite 78 • Die Anzahl der Blätter an Normal-Papier, die in die Papierkassette eingelegt werden können, liegt bei etwa 250 (bei 64 g/m -Papier). Sie sollten auf keinen Fall so viel Papier einlegen, dass der Papierstapel die Papiergrenzmarkierungen übersteigt. Wenn Sie Papier über die Papiergrenzmarkierungen hinaus einlegen, kann dies zu Papiereinzugsfehlern führen.
Seite 79: Drücken Sie Die Platte In Der Papierkassette Nach Unten, Damit
Drücken Sie die Platte in der Papierkassette nach unten, damit sie einrastet. VORSICHT Wenn die Platte in der Papierkassette eingerastet ist, sollten Sie die Verriegelungslösehebel an der linken und rechten Seite der Papierkassette nicht berühren. Wenn die Verriegelung gelöst wird, springt die Platte ruckartig nach oben, was zu Verletzungen von Personen führen kann.
Seite 80 VORSICHT Achten Sie beim Papiereinlegen darauf, sich nicht die Hände an den Papierkanten zu schneiden. WICHTIG • Überprüfen Sie grundsätzlich, dass die Papierführung dem eingelegten Papierformat entspricht. Wenn die Papierführung nicht dem eingelegten Papierformat entspricht, kann es zu Papiereinzugsfehlern kommen. •...
Seite 81 HINWEIS Zum Drucken auf Papier mit Briefköpfen oder einem bereits aufgedruckten Logo legen Sie das Papier so ein, dass die bedruckte Seite nach unten zeigt, wie in der Abbildung dargestellt. : Papiereinzugsrichtung : Papiereinzugsrichtung 2-40 Drucken von der Papierkassette...
Seite 82 Drücken Sie den Papierstapel an beiden Seiten nach unten, um sicherzustellen, dass er sich unter den Haken an den seitlichen Papiergrenzführungen beﬁndet. Überprüfen Sie, dass ausreichend freier Platz zwischen den Haken und dem Papier vorhanden ist. Wenn kein freier Platz vorhanden ist, reduzieren Sie die Papiermenge ein wenig.
Seite 83 Legen Sie die Papierkassette in den Drucker ein. Drücken Sie die Papierkassette fest in den Drucker, bis die Vorderseite der Kassette mit der Vorderseite des Druckers bündig ist. ● Papierstandanzeige Die Papierkassette verfügt über eine Papierstandanzeige, die die in der Kassette verbleibende Papiermenge anzeigt.
Seite 84: Ändern Des Papierformats Für Die Papierkassette
Ändern des Papierformats für die Papierkassette Das Format des in die Papierkassetten eingelegten Papiers kann auf folgende Weise geändert werden. Die Papierformate, die in die Papierkassette eingelegt werden können, lauten A4, B5, A5, US-Legal, Letter und US-Executive. WICHTIG Überprüfen Sie grundsätzlich, dass die Papierführung dem eingelegten Papierformat entspricht.
Seite 85: Nehmen Sie Das Eventuell Noch In Der Kassette Befindliche
Nehmen Sie das eventuell noch in der Kassette beﬁndliche Papier aus der Papierkassette heraus. Drücken Sie die Platte in der Papierkassette nach unten, damit sie einrastet. VORSICHT Wenn die Platte in der Papierkassette eingerastet ist, sollten Sie die Verriegelungslösehebel an der linken und rechten Seite der Papierkassette nicht berühren.
Seite 86: Drücken Sie Den Verriegelungslösehebel An Der Hinteren
Drücken Sie den Verriegelungslösehebel an der hinteren Papierführung, und schieben Sie die Papierführung auf die Markierung, die dem gewünschten Papierformat entspricht. Das auf der Papierführung angegebene Papierformat muss mit der Markierung bündig abschließen. WICHTIG Wenn Sie Papier im Format B5 (182 mm x 257 mm) verwenden, setzen Sie die Papierführung auf [B5-JIS].
Seite 87 WICHTIG Wenn Sie Papier im Format B5 (182 mm x 257 mm) verwenden, setzen Sie die Papierführungen auf die Positionen, die in der Abbildung dargestellt sind ([B5-JIS]). Verwenden Sie nicht die Position [B5-ISO]. Position [B5-ISO] Position [B5-ISO] Legen Sie Papier in die Papierkassette ein, und setzen Sie die Kassette in den Drucker.
Seite 88: Wählen Sie Das Symbol [Canon Lbp5200] Und Anschließend
Für Windows XP Home Edition: Wählen Sie [Systemsteuerung] aus dem [Start]-Menü, und klicken Sie anschließend auf [Drucker und andere Hardware] ➞ [Drucker und Faxgeräte]. Wählen Sie das Symbol [Canon LBP5200] und anschließend [Druckeinstellungen] aus (für Windows 2000/XP/Server 2003) oder [Eigenschaften] aus dem Menü [Datei] (für Windows 98/ Me).
Seite 89: Zeigen Sie Die Registerkarte [Seite Einrichten] An, Und Klicken
Das Dialogfeld [Eigenschaften] für den Drucker wird angezeigt. Zeigen Sie die Registerkarte [Seite einrichten] an, und klicken Sie dann auf [ ] (Statusfenster des Druckers anzeigen). Das Statusfenster des Druckers wird angezeigt. Wählen Sie im Menü [Optionen] des Statusfensters des Druckers die Option [Papierformat eintragen].
Seite 90 Aus [Kassette1] wählen Sie das Format des in der Papierkassette eingelegten Papiers und klicken dann auf [OK]. Drucken von der Papierkassette 2-49...
Seite 91 2-50 Drucken von der Papierkassette...
Seite 92 Einrichten der Druckumgebung KAPITEL In diesem Kapitel werden das Verfahren zum Installieren des Druckertreibers auf einem Computer und die Einstellungen für die Verwendung des Druckers in einer Netzwerkumgebung beschrieben. Einleitung ............. 3-2 Nach der Installation des Druckers .
Seite 93: Einleitung
Einleitung Nach der Installation des Druckers Die folgenden Aufgaben müssen ausgeführt werden, nachdem Sie den Drucker eingerichtet haben: ■ Installieren des Druckertreibers Der Druckertreiber ist eine Software, die für den Druck aus einer Anwendungssoftware benötigt wird. Die Einstellungen für den Druck können über den Druckertreiber konﬁguriert werden.
Seite 94: Systemanforderungen
Systemanforderungen Ihre Betriebsumgebung muss die folgenden Bedingungen erfüllen, damit Sie den Druckertreiber verwenden können: ■ Betriebssystem • Microsoft Windows 98 • Microsoft Windows Me • Microsoft Windows 2000 Server/Professional • Microsoft Windows XP Professional/Home Edition • Microsoft Windows Server 2003 (nur 32-Bit-Prozessor-Version) - Betriebsumgebung Windows 98/Me Windows 2000/XP/Server 2003...
Seite 95 • Dieser Drucker verwendet bidirektionale Kommunikation. Der Betrieb des Druckers bei Anschluss über ein Gerät mit unidirektionaler Kommunikation wurde nicht getestet. Daher kann Canon den Druckerbetrieb nicht garantieren, wenn der Drucker über unidirektionale Druckserver, USB-Hubs und Schaltgeräte verbunden ist. Einleitung...
Seite 96: Installieren Der Capt-Software
Installieren der CAPT-Software In diesem Abschnitt wird die Installation der CAPT-Software auf einem Computer beschrieben, der direkt über ein USB-Kabel mit dem Drucker verbunden ist. • Für Windows 98/Me (Siehe S. 3-6) • Für Windows 2000 (Siehe S. 3-23) • Für Windows XP/Server 2003 (Siehe S.
Seite 97: Für Windows 98/Me
Für Windows 98/Me Die in diesem Abschnitt dargestellten Beispiel-Screenshots stammen aus Windows Installation über das CD-ROM-Installationsprogramm Vergewissern Sie sich, dass der Drucker ausgeschaltet ist und der Computer und der Drucker nicht über ein USB-Kabel verbunden sind. WICHTIG An einem bestimmten Punkt der Installation (Schritt 10 ➞ S. 3-9) müssen Sie das •...
Seite 98 Es wird ein Dialogfeld angezeigt, in dem Sie die Sprache bestätigen. Überprüfen Sie die Sprache, und klicken Sie auf [Ja]. Nach Abschluss der Installationsvorbereitungen werden das Installationsprogramm für die CAPT-Software (CAPT = Canon Advanced Printing Technology) gestartet und das Dialogfeld [Installationsassistent] angezeigt. Klicken Sie auf [Weiter].
Seite 99 Bestätigen Sie den Inhalt, wählen Sie [Ich akzeptiere die Bedingungen der Lizenzvereinbarung], und klicken Sie dann auf [Weiter]. Aktivieren Sie das Kontrollkästchen für [USB-Verbindung für Druckerinstallation verwenden.], und klicken Sie dann auf [Weiter]. Abhängig von Ihrem System kann eine Meldung angezeigt werden, in der Sie aufgefordert werden, den Computer erneut zu starten.
Seite 100 Wenn das folgende Fenster angezeigt wird, schließen Sie den Drucker über das USB-Kabel an den Computer an, und schalten Sie den Drucker ein. Schließen Sie den Drucker mit dem USB-Kabel an den Computer an. Drücken Sie den Netzschalter, um den Drucker einzuschalten. Die Installation des USB-Klasse-Treibers und des Druckertreibers wird automatisch gestartet.
Seite 101: Wenn Der Bildschirm Für Den Installationsabschluss Angezeigt
Wenn der Bildschirm für den Installationsabschluss angezeigt wird, wählen Sie [Ja, ich möchte den Computer jetzt neu starten.], und klicken Sie auf die Schaltﬂäche [Beenden]. Windows wird neu gestartet. Hiermit ist die Installation des USB-Klasse-Treibers und des Druckertreibers abgeschlossen. Installation mit Plug&Play WICHTIG Bevor Sie Plug&Play für die Installation der CAPT-Software verwenden, vergewissern Sie sich, dass der Drucker korrekt an den Computer angeschlossen ist und der Drucker...
Seite 102: Für Windows 98
● Für Windows Me Wenn das folgende Dialogfeld angezeigt wird, fahren Sie mit Schritt 2 fort. Wenn das folgende Dialogfeld angezeigt wird, fahren Sie mit Schritt 9 fort. ● Für Windows 98 Wenn das folgende Dialogfeld angezeigt wird, klicken Sie auf [Weiter] und fahren dann mit Schritt 2 fort.
Seite 103 Wenn das folgende Dialogfeld angezeigt wird, klicken Sie auf [Weiter] und fahren dann mit Schritt 9 fort. Wählen Sie [Position des Treibers angeben (Erweitert)] aus, und klicken Sie auf [Weiter]. Für Windows 98: Wählen Sie [Nach dem besten Treiber für das Gerät suchen. (Empfohlen)] aus, und klicken Sie anschließend auf [Weiter].
Seite 104: Klicken Sie Auf [Durchsuchen], Und Wählen Sie Einen Ordner
Wählen Sie [Nach dem besten Treiber für das Gerät suchen. (Empfohlen).] aus, und deaktivieren Sie das Kontrollkästchen neben [Wechselmedien durchsuchen (Diskette, CD,...)]. Wählen Sie anschließend [Geben Sie eine Position an] aus. Für Windows 98: Deaktivieren Sie die Kontrollkästchen für [Diskettenlaufwerke] und [CD-ROM-Laufwerk], und wählen Sie anschließend [Geben Sie eine Position an] aus.
Seite 105 Überprüfen Sie, dass der korrekte Pfad im Feld [Geben Sie eine Position an] angezeigt wird, und klicken Sie anschließend auf [Weiter]. Klicken Sie auf [Weiter]. Die Installation des USB-Klasse-Treibers wird gestartet. Klicken Sie auf [Fertig stellen]. 3-14 Installieren der CAPT-Software...
Seite 106 Der Drucker wird vom Computer automatisch erkannt. Bitte warten Sie einen Augenblick. Das Dialogfeld [Hardware-Assistent] wird angezeigt. Bei Windows 98 klicken Sie auf [Weiter]. Wählen Sie [Position des Treibers angeben (Erweitert)] aus, und klicken Sie auf [Weiter]. Für Windows 98: Wählen Sie [Nach dem besten Treiber für das Gerät suchen. (Empfohlen)] aus, und klicken Sie anschließend auf [Weiter].
Seite 107 Wählen Sie [Nach dem besten Treiber für das Gerät suchen. (empfohlen).] aus, und deaktivieren Sie das Kontrollkästchen neben [Wechselmedien durchsuchen (Diskette, CD,...)]. Wählen Sie anschließend [Geben Sie eine Position an] aus. Für Windows 98: Deaktivieren Sie die Kontrollkästchen für [Diskettenlaufwerke] und [CD-ROM-Laufwerk], und wählen Sie anschließend [Geben Sie eine Position an] aus.
Seite 108 Überprüfen Sie, dass der korrekte Pfad im Feld [Geben Sie eine Position an] angezeigt wird, und klicken Sie anschließend auf [Weiter]. Klicken Sie auf [Weiter]. Installieren der CAPT-Software 3-17...
Seite 109: Wenn Das Dialogfeld Für Den Installationsabschluss Angezeigt
Geben Sie einen neuen Namen in das Feld [Druckername] ein, wenn Sie den Druckernamen ändern möchten. Wenn auf dem Computer bereits ein anderer Druckertreiber installiert ist, erscheint die Meldung [Sollen auf Windows basierende Programme diesen Drucker als Standarddrucker verwenden?]. Wählen Sie in diesem Fall entweder [Ja] oder [Nein].
Seite 110: Installation Über Das Dialogfeld [Assistent Für Die Druckerinstallation]
Hiermit ist die Installation des USB-Klasse-Treibers und des Druckertreibers abgeschlossen. Installation über das Dialogfeld [Assistent für die Druckerinstallation] HINWEIS Wenn Sie die CAPT-Software über das Dialogfeld [Assistent für die Druckerinstallation] installieren, muss der USB-Anschluss, über den Sie den Drucker anschließen, bereits eingerichtet sein.
Seite 111 Wählen Sie [Lokaler Drucker] aus, und klicken Sie auf [Weiter]. HINWEIS Dieses Fenster wird nicht angezeigt, wenn das Netzwerk nicht konﬁguriert wurde. Klicken Sie auf [Diskette]. Legen Sie die mitgelieferte CD-ROM "LBP5200 User Software" in das CD-ROM-Laufwerk ein, und klicken Sie anschließend auf [Durchsuchen].
Seite 112 Sie dann auf [OK]. Wenn das CD-ROM-Laufwerk [D:] lautet, wird z.B. [D:\German\Win98_Me] angezeigt. Im Dialogfeld [Assistent für die Druckerinstallation] wird "Canon LBP5200" angezeigt. Wählen Sie diesen Drucker aus der Liste [Drucker] aus, und klicken Sie auf [Weiter].
Seite 113 Wählen Sie den USB-Anschluss aus, über den Sie den Drucker anschließen, und klicken Sie auf [Weiter]. Geben Sie einen neuen Namen in das Feld [Druckername] ein, wenn Sie den Druckernamen ändern möchten. Wenn auf dem Computer bereits ein anderer Druckertreiber installiert ist, erscheint die Meldung [Sollen auf Windows basierende Programme diesen Drucker als Standarddrucker verwenden?].
Seite 114: Für Windows 2000
Wenn der Drucker nicht an den Computer angeschlossen ist, schließen Sie ihn mit einem USB-Kabel an, und schalten Sie den Drucker dann ein. Hiermit ist die Installation des Druckertreibers abgeschlossen. Für Windows 2000 Installation über das CD-ROM-Installationsprogramm Vergewissern Sie sich, dass der Drucker ausgeschaltet ist und der Computer und der Drucker nicht über ein USB-Kabel verbunden sind.
Seite 115 Es wird ein Dialogfeld angezeigt, in dem Sie die Sprache bestätigen. Überprüfen Sie die Sprache, und klicken Sie auf [Ja]. Nach Abschluss der Installationsvorbereitungen werden das Installationsprogramm für die CAPT-Software (CAPT = Canon Advanced Printing Technology) gestartet und das Dialogfeld [Installationsassistent] angezeigt. 3-24...
Seite 116 Klicken Sie auf [Weiter]. Das Dialogfeld [Lizenzvereinbarung] wird angezeigt. Bestätigen Sie den Inhalt, wählen Sie [Ich akzeptiere die Bedingungen der Lizenzvereinbarung], und klicken Sie dann auf [Weiter]. Installieren der CAPT-Software 3-25...
Seite 117 Aktivieren Sie das Kontrollkästchen für [USB-Verbindung für Druckerinstallation verwenden.], und klicken Sie dann auf [Weiter]. Die Meldung [Nach dem Start kann die Installation nicht mehr abgebrochen werden. Möchten Sie fortfahren?] wird angezeigt. Klicken Sie auf [Ja]. Wenn das folgende Fenster angezeigt wird, schließen Sie den Drucker über das USB-Kabel an den Computer an, und schalten Sie den Drucker ein.
Seite 118 Schließen Sie den Drucker mit dem USB-Kabel an den Computer an. Drücken Sie den Netzschalter, um den Drucker einzuschalten. Die Installation des USB-Klasse-Treibers (mit dem Betriebssystem geliefert) und des Druckertreibers wird automatisch gestartet. HINWEIS Wenn der Computer den Drucker nach Anschluss des USB-Kabels nicht automatisch erkennt, lesen Sie den Abschnitt "Installationsprobleme,"...
Seite 119: Wenn Der Bildschirm Für Den Installationsabschluss Angezeigt
Wenn der Bildschirm für den Installationsabschluss angezeigt wird, wählen Sie [Ja, ich möchte den Computer jetzt neu starten.], und klicken Sie auf die Schaltﬂäche [Beenden]. Windows wird neu gestartet. Hiermit ist die Installation des USB-Klasse-Treibers (mit dem Betriebssystem geliefert) und des Druckertreibers abgeschlossen. Installation mit Plug&Play WICHTIG Bevor Sie Plug&Play für die Installation der CAPT-Software verwenden, vergewissern Sie...
Seite 120 Klicken Sie auf [Weiter]. Wählen Sie [Nach einem passenden Treiber für das Gerät suchen (empfohlen)] aus, und klicken Sie dann auf [Weiter]. HINWEIS Als Name des Geräts kann [Unbekannt] angezeigt werden. Installieren der CAPT-Software 3-29...
Seite 121 Deaktivieren Sie die Kontrollkästchen für [Diskettenlaufwerke] und [CD-ROM-Laufwerk], und wählen Sie anschließend [Andere Quelle angeben] aus. Klicken Sie dann auf [Weiter]. Legen Sie die mitgelieferte CD-ROM "LBP5200 User Software" in das CD-ROM-Laufwerk ein, und klicken Sie anschließend auf [Durchsuchen]. Wenn das CD-ROM-Installationsprogramm angezeigt wird, klicken Sie auf [Beenden].
Seite 122 Wählen Sie [D:\German\Win2K_XP] aus. Wählen Sie [CNAC3STK.INF] aus, und klicken Sie auf [Öffnen]. In diesem Fall wird davon ausgegangen, dass dem CD-ROM-Laufwerk der Buchstabe "D:" zugewiesen wurde. Der tatsächliche Buchstabe für das CD- ROM-Laufwerk hängt von dem Computer ab, den Sie verwenden. Vergewissern Sie sich, dass im Feld [Dateien des Herstellers kopieren von] der korrekte Pfad angezeigt wird, und klicken Sie dann auf [OK].
Seite 123 Klicken Sie auf [Weiter]. Windows beginnt mit dem Kopieren der Dateien. Daraufhin wird das Dialogfeld [Fertigstellen des Assistenten] angezeigt. HINWEIS Wenn das Dialogfeld [Digitale Signatur nicht gefunden] angezeigt wird, klicken Sie auf [Ja]. Klicken Sie auf [Fertig stellen]. Hiermit ist die Installation des USB-Klasse-Treibers (mit dem Betriebssystem geliefert) und des Druckertreibers abgeschlossen.
Seite 124: Installation Über Das Dialogfeld
Installation über das Dialogfeld [Assistent für die Druckerinstallation] WICHTIG Wenn Sie eine Testseite drucken möchten, vergewissern Sie sich, dass der Drucker korrekt an den Computer angeschlossen ist und der Drucker eingeschaltet ist, bevor die CAPT-Software installiert wird. HINWEIS Wenn Sie die CAPT-Software über das Dialogfeld [Assistent für die Druckerinstallation] installieren, muss der USB-Anschluss, über den Sie den Drucker anschließen, bereits eingerichtet sein.
Seite 125 Klicken Sie auf [Weiter]. Vergewissern Sie sich, dass [Lokaler Drucker] ausgewählt ist, und klicken Sie dann auf [Weiter]. HINWEIS Wählen Sie nicht [Automatische Druckererkennung und Installation von Plug & Play -Druckern]. 3-34 Installieren der CAPT-Software...
Seite 126 Wählen Sie den USB-Anschluss aus, über den Sie den Drucker anschließen, und klicken Sie auf [Weiter]. Klicken Sie auf [Datenträger]. Legen Sie die mitgelieferte CD-ROM "LBP5200 User Software" in das CD-ROM-Laufwerk ein, und klicken Sie anschließend auf [Durchsuchen]. Wenn das CD-ROM-Installationsprogramm angezeigt wird, klicken Sie auf [Beenden].
Seite 127 Überprüfen Sie den Pfad im Feld [Dateien des Herstellers kopieren von], und klicken Sie dann auf [OK]. Wenn das CD-ROM-Laufwerk [D:] lautet, wird z.B. [D:\German\Win2K_XP] angezeigt. Im Dialogfeld [Assistent für die Druckerinstallation] wird "Canon LBP5200" angezeigt. 3-36 Installieren der CAPT-Software...
Seite 128 Klicken Sie auf [Weiter]. Geben Sie einen neuen Namen in das Feld [Druckername] ein, wenn Sie den Druckernamen ändern möchten, und klicken Sie dann auf [Weiter]. Wenn auf dem Computer bereits ein anderer Druckertreiber installiert ist, erscheint die Meldung [Sollen auf Windows basierende Programme diesen Drucker als Standarddrucker verwenden?].
Seite 129: Wenn Sie Eine Testseite Drucken Möchten, Wählen Sie [Ja]
Klicken Sie auf [Weiter]. HINWEIS Wenn Sie den Drucker in einem Netzwerk gemeinsam benutzen möchten, wählen Sie [Freigeben als] aus, und klicken Sie auf [Weiter]. Es wird ein Bildschirm angezeigt, in dem Sie [Standort] und [Kommentar] für den Drucker eingeben können.
Seite 130 Klicken Sie auf [Fertig stellen]. Windows beginnt mit dem Kopieren der Dateien. Wenn Sie ausgewählt haben, dass eine Testseite gedruckt wird, wird nach dem Druck dieser Testseite ein Dialogfeld angezeigt. Klicken Sie auf [OK], um das Dialogfeld zu schließen. HINWEIS Wenn das Dialogfeld [Digitale Signatur nicht gefunden] angezeigt wird, klicken Sie auf [Ja].
Seite 131: Für Windows Xp/Server 2003
Für Windows XP/Server 2003 Die in diesem Abschnitt abgebildeten Screenshots stammen aus Windows XP. Installation über das CD-ROM-Installationsprogramm Vergewissern Sie sich, dass der Drucker ausgeschaltet ist und der Computer und der Drucker nicht über ein USB-Kabel verbunden sind. WICHTIG An einem bestimmten Punkt der Installation (Schritt 12 ➞ S. 3-43) müssen Sie das •...
Seite 132 Es wird ein Dialogfeld angezeigt, in dem Sie die Sprache bestätigen. Überprüfen Sie die Sprache, und klicken Sie auf [Ja]. Nach Abschluss der Installationsvorbereitungen werden das Installationsprogramm für die CAPT-Software (CAPT = Canon Advanced Printing Technology) gestartet und das Dialogfeld [Installationsassistent] angezeigt. Klicken Sie auf [Weiter].
Seite 133 Bestätigen Sie den Inhalt der Vereinbarung, und wählen Sie [Ich akzeptiere die Bedingungen der Lizenzvereinbarung], und klicken Sie dann auf [Weiter]. Wählen Sie [USB-Verbindung für Druckerinstallation verwenden.] aus, und klicken Sie dann auf [Weiter]. Wenn Sie mit einem Betriebssystem arbeiten, das mit dem Windows-Firewall ausgestattet ist, wie Windows XP Service Pack 2, wird das folgende Fenster angezeigt.
Seite 134 Klicken Sie auf [Nein], um den Windows-Firewall so zu konﬁgurieren, dass die Kommunikation mit Client-Computern blockiert wird. Die Meldung [Nach dem Start kann die Installation nicht mehr abgebrochen werden. Möchten Sie fortfahren?] wird angezeigt. Klicken Sie auf [Ja]. HINWEIS Wenn das Dialogfeld [Software-Installation] angezeigt wird, klicken Sie auf [Trotzdem fortfahren].
Seite 135 Schließen Sie den Drucker mit dem USB-Kabel an den Computer an. Drücken Sie den Netzschalter, um den Drucker einzuschalten. Die Installation des USB-Klasse-Treibers (mit dem Betriebssystem geliefert) und des Druckertreibers wird automatisch gestartet. HINWEIS • Wenn der Computer den Drucker nach Anschluss des USB-Kabels nicht automatisch erkennt, lesen Sie den Abschnitt "Installationsprobleme,"...
Seite 136: Wenn Der Bildschirm Für Den Installationsabschluss Angezeigt
Wenn der Bildschirm für den Installationsabschluss angezeigt wird, wählen Sie [Ja, ich möchte den Computer jetzt neu starten.], und klicken Sie auf die Schaltﬂäche [Beenden]. Windows wird neu gestartet. Hiermit ist die Installation des USB-Klasse-Treibers (mit dem Betriebssystem geliefert) und des Druckertreibers abgeschlossen. Installation mit Plug&Play WICHTIG Bevor Sie Plug&Play für die Installation der CAPT-Software verwenden, vergewissern Sie...
Seite 137 Legen Sie die CD-ROM "LBP5200 User Software" in das CD- ROM-Laufwerk ein. Wählen Sie [Software von einer Liste oder bestimmten Quelle installieren (für fortgeschrittene Benutzer)] aus, und klicken Sie dann auf [Weiter]. Wenn das CD-ROM-Installationsprogramm angezeigt wird, klicken Sie auf [Beenden].
Seite 138 Klicken Sie auf [Durchsuchen], und wählen Sie einen Ordner aus. Wählen Sie [D:\German\Win2K_XP] aus, und klicken Sie auf [OK]. In diesem Fall wird davon ausgegangen, dass dem CD-ROM-Laufwerk der Buchstabe "D:" zugewiesen wurde. Der tatsächliche Buchstabe für das CD- ROM-Laufwerk hängt von dem Computer ab, den Sie verwenden. Vergewissern Sie sich, dass im Feld [Folgende Quelle ebenfalls durchsuchen] der korrekte Pfad angezeigt wird, und klicken Sie dann auf [Weiter].
Seite 139: Installation Über Das Dialogfeld [Assistent Für Die Druckerinstallation]
Klicken Sie auf [Fertig stellen]. WICHTIG Wenn Sie ein Betriebssystem, das mit dem Windows-Firewall ausgestattet ist, wie Windows XP Service Pack 2, als Druckserver verwenden, müssen Sie den Windows-Firewall so konﬁgurieren, dass die Kommunikation mit den Client- Computern nicht blockiert wird. (Siehe S. 8-15) Hiermit ist die Installation des USB-Klasse-Treibers (mit dem Betriebssystem geliefert) und des Druckertreibers abgeschlossen.
Seite 140 Melden Sie sich als Benutzer an, der Mitglied der Administratorgruppe ist. HINWEIS Volle Zugriffsrechte sind für die Installation des Druckertreibers erforderlich. Öffnen Sie den Ordner [Drucker und Faxgeräte]. Für Windows XP Professional/Server 2003: Wählen Sie [Drucker und Faxgeräte] aus dem [Start]-Menü. Für Windows XP Home Edition: Wählen Sie [Systemsteuerung] aus dem [Start]-Menü, und klicken Sie anschließend auf [Drucker und andere Hardware] ➞...
Seite 141 Klicken Sie auf [Weiter]. Stellen Sie sicher, dass [Lokaler Drucker, der an den Computer angeschlossen ist] gewählt ist, und klicken Sie dann auf [Weiter]. HINWEIS Wählen Sie nicht [Plug & Play-Drucker automatisch ermitteln und installieren]. 3-50 Installieren der CAPT-Software...
Seite 142 Vergewissern Sie sich, dass [Folgenden Anschluss verwenden] ausgewählt ist, und wählen Sie den USB- Anschluss aus, über den Sie den Drucker anschließen. Klicken Sie anschließend auf [Weiter]. Klicken Sie auf [Datenträger]. Installieren der CAPT-Software 3-51...
Seite 143 Legen Sie die mitgelieferte CD-ROM "LBP5200 User Software" in das CD-ROM-Laufwerk ein, und klicken Sie anschließend auf [Durchsuchen]. Wenn das CD-ROM-Installationsprogramm angezeigt wird, klicken Sie auf [Beenden]. Wählen Sie [D:\German\Win2K_XP] aus. Wählen Sie [CNAC3STK.INF] aus, und klicken Sie auf [Öffnen]. In diesem Fall wird davon ausgegangen, dass dem CD-ROM-Laufwerk der Buchstabe "D:"...
Seite 144 Überprüfen Sie den Pfad im Feld [Dateien des Herstellers kopieren von], und klicken Sie dann auf [OK]. Wenn das CD-ROM-Laufwerk [D:] lautet, wird z.B. [D:\German\Win2K_XP] angezeigt. Im Dialogfeld [Assistent für die Druckerinstallation] wird "Canon LBP5200" angezeigt. Klicken Sie auf [Weiter]. Installieren der CAPT-Software...
Seite 145 Geben Sie einen neuen Namen in das Feld [Druckername] ein, wenn Sie den Druckernamen ändern möchten, und klicken Sie dann auf [Weiter]. Wenn auf dem Computer bereits ein anderer Druckertreiber installiert ist, erscheint die Meldung "Sollen auf Windows basierende Programme diesen Drucker als Standarddrucker verwenden?".
Seite 146 Wenn Sie eine Testseite drucken möchten, wählen Sie [Ja] aus, und klicken Sie dann auf [Weiter]. Klicken Sie auf [Fertig stellen]. Windows beginnt mit dem Kopieren der Dateien. Wenn Sie ausgewählt haben, dass eine Testseite gedruckt wird, wird nach dem Druck dieser Testseite ein Dialogfeld angezeigt.
Seite 147 Wenn der Drucker nicht an den Computer angeschlossen ist, schließen Sie ihn mit einem USB-Kabel an, und schalten Sie den Drucker dann ein. WICHTIG Wenn Sie ein Betriebssystem, das mit dem Windows-Firewall ausgestattet ist, wie Windows XP Service Pack 2, als Druckserver verwenden, müssen Sie den Windows-Firewall so konﬁgurieren, dass die Kommunikation mit den Client- Computern nicht blockiert wird.
Seite 148: Nach Abschluss Der Installation
Wenn die Installation der CAPT-Software abgeschlossen ist, werden für den Drucker ein Symbol und ein Ordner erstellt. ■ Für Windows 98/Me/2000 • Das Symbol für den Drucker wird im Ordner [Drucker] angezeigt. • [Deinstallationsprogramm für Canon-Drucker] wird in [Programme] unter dem [Start]- Menü hinzugefügt. Nach Abschluss der Installation 3-57...
Seite 149 ■ Für Windows XP/Server 2003 • Das Symbol für den Drucker wird im Ordner [Drucker und Faxgeräte] angezeigt. • [Deinstallationsprogramm für Canon-Drucker] wird in [Alle Programme] unter dem [Start]-Menü hinzugefügt. 3-58 Nach Abschluss der Installation...
Seite 150: Drucken Einer Testseite
Drucken einer Testseite Vor der ersten Verwendung des Druckers sollten Sie unbedingt eine Testseite drucken. Gehen Sie dazu folgendermaßen vor. HINWEIS Die hier abgebildeten Screenshots stammen aus Windows XP Professional. Öffnen Sie den Ordner [Drucker] oder [Drucker und Faxgeräte]. Für Windows 98/Me/2000: Wählen Sie [Einstellungen] ➞ [Drucker] aus dem [Start]-Menü.
Seite 151 Wählen Sie das Symbol für den Drucker aus, und wählen Sie anschließend [Eigenschaften] aus dem Menü [Datei] aus. Das Dialogfeld [Eigenschaften] für den Drucker wird angezeigt. Klicken Sie auf der Seite [Allgemein] auf [Testseite drucken]. Der Drucker beginnt automatisch mit dem Druck einer Testseite. 3-60 Drucken einer Testseite...
Seite 152: Wenn Die Testseite Korrekt Gedruckt Wurde, Klicken Sie Auf
Wenn die Testseite korrekt gedruckt wurde, klicken Sie auf [OK] oder [Ja]. HINWEIS Wenn die Testseite nicht korrekt gedruckt wurde, lesen Sie Kapitel 7 "Fehlersuche". Drucken einer Testseite 3-61...
Seite 153: Drucken Über Einen Netzwerkcomputer Mit Einem Gemeinsam Benutzten
Drucken über einen Netzwerkcomputer mit einem gemeinsam benutzten Drucker Wenn Sie den Drucker als gemeinsam benutzten Netzwerkdrucker einrichten, können Sie von jedem beliebigen Computer im Netzwerk aus direkt auf den Drucker drucken. Wenn Sie den Drucker als gemeinsam benutzten Drucker verwenden möchten, nehmen Sie die folgende Konﬁguration vor.
Seite 154 Wenn Sie einen Druckserver verwenden möchten, führen Sie die folgenden Schritte aus. Zu konﬁgurierende Elemente Siehe Installieren des Druckertreibers auf dem Druckserver • Wenn der Drucker und der Druckserver über ein USB- S. 3-5 Kabel verbunden sind • Wenn die optionale Netzwerkkarte installiert ist und Die Bedienungsanleitung der Drucker und der Druckserver über ein LAN-Kabel zu Ihrem Netzwerk-...
Seite 155: Konﬁgurieren Des Druckservers
Konﬁgurieren des Druckservers Für Windows 98/Me HINWEIS Die in diesem Abschnitt dargestellten Beispiel-Screenshots stammen aus Windows Me. ■ Vorbereiten der Einstellungen für die Druckerfreigabe Doppelklicken Sie auf [Arbeitsplatz] ➞ [Systemsteuerung] ➞ und das [Netzwerk]-Symbol. Das Dialogfeld [Netzwerk] wird angezeigt. Öffnen Sie die Registerkarte [Konﬁguration], und klicken Sie dann auf [Hinzufügen].
Seite 156 Wählen Sie das Symbol [Dienst] aus, und klicken Sie dann auf [Hinzufügen]. Wählen Sie [Datei- und Druckerfreigabe für Microsoft- Netzwerke], und klicken Sie dann auf [OK]. Das Dialogfeld [Netzwerkkomponententyp wählen] wird für einen Augenblick angezeigt. Anschließend wird wieder das Dialogfeld [Netzwerk] angezeigt. Klicken Sie auf [Datei- und Druckerfreigabe].
Seite 157 Stellen Sie sicher, dass [Anderen Benutzern soll der Zugriff auf meine Drucker ermöglicht werden können] ausgewählt ist, und klicken Sie dann auf [OK]. Rufen Sie die Registerkarte [Zugriffssteuerung] auf, und wählen Sie entweder [Zugriffssteuerung auf Freigabeebene] oder [Zugriffssteuerung auf Benutzerebene] aus. Klicken Sie auf [OK], und starten Sie dann Windows neu.
Seite 158 Klicken Sie mit der rechten Maustaste auf das Symbol für den Drucker, und wählen Sie anschließend aus dem Popup-Menü [Freigabe] aus. Wählen Sie [Freigegeben als]. Ändern Sie [Freigabename], und geben Sie [Kommentar] und [Kennwort] nach Bedarf ein. HINWEIS • Wenn Sie [Zugriffssteuerung auf Benutzerebene] in Schritt 7 unter "Netzwerkeinstellungen"...
Seite 159: Für Windows 2000/Xp/Server 2003
Klicken Sie auf [OK]. Das Druckersymbol ändert sich in das Symbol für gemeinsam benutzte Drucker. Für Windows 2000/XP/Server 2003 HINWEIS Die in diesem Abschnitt abgebildeten Screenshots stammen aus Windows XP Professional. ■ Vorbereiten der Einstellungen für die Druckerfreigabe Wählen Sie [Systemsteuerung] aus dem [Start]-Menü aus, und klicken Sie anschließend auf [Netzwerk- und Internetverbindungen] ➞...
Seite 160 Klicken Sie mit der rechten Maustaste auf das Symbol [LAN- Verbindung], und wählen Sie [Eigenschaften] aus dem Kontextmenü aus. Das Dialogfeld [Eigenschaften von LAN-Verbindung] wird angezeigt. Überprüfen Sie, dass [Datei- und Druckerfreigabe für Microsoft-Netzwerke] ausgewählt ist, und klicken Sie dann auf [OK].
Seite 161: Öffnen Sie Den Ordner [Drucker] Oder Den Ordner
■ Druckerfreigabe-Einstellungen HINWEIS Unter Windows XP kann die Druckerfreigabe nicht über die Standardeinstellungen (die Einstellungen unmittelbar nach der Installation) konﬁguriert werden. Für die Konﬁguration der Druckerfreigabe müssen Sie den [Netzwerkinstallations- Assistent] ausführen und die Druckerfreigabe aktivieren. Weitere Einzelheiten ﬁnden Sie in den Online-Hilfedateien zu Windows. Öffnen Sie den Ordner [Drucker] oder den Ordner [Drucker und Faxgeräte].
Seite 162 Wählen Sie [Drucker freigeben] aus. Ändern Sie gegebenenfalls den Freigabenamen. Für Windows 2000: Wählen Sie [Freigegeben als]. HINWEIS • Sie können die Freigabeeinstellungen auch während der lokalen Installation angeben. • Geben Sie keine Leerstellen oder Sonderzeichen in den Freigabenamen ein. Klicken Sie auf [Zusätzliche Treiber].
Seite 163 Aktivieren Sie das Kontrollkästchen neben [Windows 95, 98 und Me], und klicken Sie dann auf [OK]. Für Windows 2000: Aktivieren Sie das Kontrollkästchen neben [Windows 95 oder 98], und klicken Sie dann auf [OK]. Legen Sie die mitgelieferte CD-ROM "LBP5200 User Software" in das CD-ROM-Laufwerk ein.
Seite 164 Klicken Sie auf [OK]. Das Druckersymbol ändert sich in das Symbol für gemeinsam benutzte Drucker. WICHTIG Wählen Sie [Diesen Drucker nicht freigeben] auf der Registerkarte [Freigabe] aus, um die Druckerfreigabe-Einstellungen zu löschen. Wenn Sie Druckerfreigabe- Einstellungen auf einem Betriebssystem mit Windows-Firewall, wie Windows XP Service Pack 2, löschen, müssen Sie das Dienstprogramm verwenden, um die Einstellungen zu löschen, die zuvor in dem Windows-Firewall registriert wurden.
Seite 165 1.Wählen Sie [Systemsteuerung] aus dem [Start]-Menü aus, und klicken Sie anschließend auf [Netzwerk- und Internetverbindungen] ➞ [Windows-Firewall]. 2.Auf der Registerkarte [Ausnahmen] im Dialogfeld [Windows-Firewall] aktivieren Sie [Canon LBP5200 RPC Server Process], und klicken Sie auf [OK]. • Wenn Sie die CAPT-Software nicht über das CD-ROM-Installationsprogramm installiert haben, müssen Sie das Dienstprogramm verwenden, um den Windows-Firewall so zu...
Seite 166: Installieren Des Clients
Installieren des Clients In diesem Abschnitt wird die Installation des Druckertreibers auf einem Client- Computer beschrieben. Es gibt zwei Möglichkeiten, den Druckertreiber zu installieren: lokale Installation und Download-Installation. ■ Lokale Installation (Siehe S. 3-76) Hierbei wird der Druckertreiber über die mitgelieferte CD-ROM installiert. ■...
Seite 167: Installation Über Das Cd-Rom-Installationsprogramm
2. Auf der Registerkarte [Ausnahmen] im Dialogfeld [Windows-Firewall] aktivieren Sie [Datei- und Druckerfreigabe], und klicken Sie auf [OK]. HINWEIS • Clients können sowohl Windows 98/Me als auch Windows 2000/XP/Server 2003 verwenden. • Wenn Ihr Druckserver Windows 98/Me verwendet, können Sie nicht auf Windows 2000/ XP/Server 2003 herunterladen und installieren.
Seite 168 Es wird ein Dialogfeld angezeigt, in dem Sie die Sprache bestätigen. Überprüfen Sie die Sprache, und klicken Sie auf [Ja]. Nach Abschluss der Installationsvorbereitungen werden das Installationsprogramm für die CAPT-Software (CAPT = Canon Advanced Printing Technology) gestartet und das Dialogfeld [Installationsassistent] angezeigt. Klicken Sie auf [Weiter].
Seite 169 Bestätigen Sie den Inhalt der Vereinbarung, und wählen Sie [Ich akzeptiere die Bedingungen der Lizenzvereinbarung], und klicken Sie dann auf [Weiter]. Wenn das Kontrollkästchen für [USB-Verbindung für Druckerinstallation verwenden] aktiviert ist, deaktivieren Sie dieses Kontrollkästchen, und klicken Sie dann auf [Weiter]. HINWEIS Wählen Sie [USB-Verbindung für Druckerinstallation verwenden] nicht aus.
Seite 170 Setzen Sie [Anschlusseinstellungen] auf [Netzwerk], und klicken Sie anschließend auf [Einstellungen]. Wählen Sie das Verzeichnis des Druckservers aus, und klicken Sie anschließend auf [OK]. Drucken über einen Netzwerkcomputer mit einem gemeinsam benutzten Drucker 3-79...
Seite 171: Wählen Sie Aus, Ob Sie Diesen Drucker Als Standarddrucker
Wählen Sie aus, ob Sie diesen Drucker als Standarddrucker verwenden möchten, und klicken Sie anschließend auf [Weiter]. Klicken Sie auf [Start]. Wenn Sie mit einem Betriebssystem arbeiten, das mit dem Windows-Firewall ausgestattet ist, wie Windows XP Service Pack 2, wird das folgende Fenster angezeigt.
Seite 172: Installation Über Das Dialogfeld
Die Meldung [Nach dem Start kann die Installation nicht mehr abgebrochen werden. Möchten Sie fortfahren?] wird angezeigt. Klicken Sie auf [Ja]. Die Installation des Druckertreibers beginnt. Wenn der Bildschirm für den Installationsabschluss angezeigt wird, wählen Sie [Ja, ich möchte den Computer jetzt neu starten.], und klicken Sie auf die Schaltﬂäche [Beenden].
Seite 173: Das Dialogfeld [Assistent Für Die Druckerinstallation] Wird
Das Dialogfeld [Assistent für die Druckerinstallation] wird angezeigt. Für Windows 98/Me/2000: Doppelklicken Sie auf [Neuer Drucker]. Für Windows XP Professional/Home Edition: Klicken Sie auf [Drucker hinzufügen]. Für Windows Server 2003: Doppelklicken Sie auf [Neuer Drucker]. Das Dialogfeld [Assistent für die Druckerinstallation] wird angezeigt. Klicken Sie auf [Weiter].
Seite 174 Klicken Sie auf [Weiter]. Für Windows 98/Me: Klicken Sie auf [Durchsuchen]. Wählen Sie das Verzeichnis des Druckservers aus, und klicken Sie anschließend auf [Weiter]. Für Windows 98/Me: Fahren Sie mit Schritt 8 fort. Drucken über einen Netzwerkcomputer mit einem gemeinsam benutzten Drucker 3-83...
Seite 175 Wählen Sie aus, ob Sie diesen Drucker als Standarddrucker verwenden möchten, und klicken Sie anschließend auf [Weiter]. Klicken Sie auf [Fertig stellen]. HINWEIS Wenn das Dialogfeld [Hardware-Installation] angezeigt wird, klicken Sie auf [Trotzdem fortfahren]. 3-84 Drucken über einen Netzwerkcomputer mit einem gemeinsam benutzten Drucker...
Seite 176: Installation Über [Windows-Explorer]
Installation über [Windows-Explorer] Wählen Sie aus dem [Start]-Menü [Alle Programme] ➞ [Zubehör] ➞ [Windows-Explorer]. Für Windows Me/2000: Wählen Sie aus dem [Start]-Menü [Programme] ➞ [Zubehör] ➞ [Windows-Explorer]. Für Windows 98: Wählen Sie aus dem [Start]-Menü [Programme] ➞ [Windows- Explorer]. Das Fenster [Windows-Explorer] wird angezeigt. Wählen Sie den Druckserver unter [Netzwerkumgebung] (oder [Netzwerkumgebung] für Windows 98) aus, und doppelklicken Sie anschließend auf das Symbol für diesen Drucker.
Seite 177: Deinstallieren Der Capt-Software
Wählen Sie aus dem [Start]-Menü [Alle Programme] ➞ [Deinstallationsprogramm für Canon-Drucker] ➞ [Canon LBP5200-Deinstallationsprogramm]. Für Windows 98/Me/2000: Wählen Sie aus dem [Start]-Menü [Programme] ➞ [Deinstallationsprogramm für Canon-Drucker] ➞ [Canon LBP5200- Deinstallationsprogramm]. Das Dialogfeld [Drucker löschen] wird angezeigt. Wählen Sie den Namen des Druckers aus.
Seite 178 Klicken Sie auf [Löschen]. Es wird eine Bestätigungsmeldung angezeigt. Klicken Sie auf [Ja]. Die Deinstallation beginnt. Bitte warten Sie einen Augenblick. Klicken Sie auf [Beenden]. Das Dialogfeld [Drucker löschen] wird geschlossen. HINWEIS Wenn die CAPT-Software nicht deinstalliert werden konnte, lesen Sie "Wenn die Deinstallation nicht erfolgreich ist,"...
Seite 179 3-88 Deinstallieren der CAPT-Software...
Seite 180 Drucken eines Dokuments KAPITEL In diesem Kapitel werden die Druckverfahren und die Funktionen des Druckers beschrieben. Einstellen der Druckerinformationen vor dem Drucken ......4-2 Drucken aus einer Anwendung.
Seite 181: Einstellen Der Druckerinformationen Vor Dem Drucken
Einstellen der Druckerinformationen vor dem Drucken Sie sollten vor dem Drucken die Papierquellenoptionen konﬁgurieren. Wenn Sie ein optionales Druckerzubehör installieren, sollten Sie unbedingt die Druckereinstellungen aktualisieren. Öffnen Sie den Ordner [Drucker und Faxgeräte] oder [Drucker]. Für Windows 98/Me/2000: Wählen Sie [Einstellungen] ➞ [Drucker] aus dem [Start]-Menü.
Seite 182 Wählen Sie das Symbol für Ihren Drucker aus, und wählen Sie anschließend [Eigenschaften] aus dem Menü [Datei] aus. Das Dialogfeld [Eigenschaften von Drucker] wird angezeigt. HINWEIS Das Dialogfeld [Eigenschaften von Drucker] kann auch durch Rechtsklicken auf das Druckersymbol und durch Auswählen von [Eigenschaften] aus dem Kontextmenü...
Seite 183 Zeigen Sie die Registerkarte [Konﬁguration] (für Windows 98/ Me) oder [Geräteeinstellungen] (für Windows 2000/XP/Server 2003) an, und wählen Sie dann [Kassette für 250 Blatt] unter [Optionen für Papierquelle] aus. HINWEIS Sie erhalten Druckerinformationen, wie Papierquellenoptionen, auch, indem Sie auf [Gerätestatus abfragen] klicken. Klicken Sie auf [OK].
Seite 184: Drucken Aus Einer Anwendung
Drucken aus einer Anwendung Nachdem Sie die CAPT-Software installiert haben, können Sie mit dem Drucken von Dokumenten beginnen. In diesem Abschnitt wird beschrieben, wie Sie Dokumente aus einer Anwendung drucken. Als Beispiel dient Adobe Reader 6.0. Legen Sie Papier in das Mehrzweckfach oder die Papierkassette ein.
Seite 185 Geben Sie das Papierformat des Dokuments und die Druckausrichtung an, und klicken Sie auf [OK]. Wählen Sie [Drucken] aus dem Menü [Datei]. Das Dialogfeld [Drucken] wird angezeigt. Drucken aus einer Anwendung...
Seite 186 Der in diesem Dialogfeld angezeigte Druckername kann im Ordner [Drucker und Faxgeräte] (Ordner [Drucker] für Windows 98/Me/2000) geändert werden. Wenn Sie genauere Druckeinstellungen angeben möchten, klicken Sie auf [Eigenschaften]. Das Dialogfeld [Eigenschaften von Canon LBP5200] wird angezeigt. Drucken aus einer Anwendung...
Seite 187: Geben Sie Die Druckeinstellungen Auf Den Registerkarten
HINWEIS Das Verfahren für das Öffnen des Dialogfeldes [Dokumenteigenschaften] kann abhängig von der verwendeten Anwendung variieren. Geben Sie die Druckeinstellungen auf den Registerkarten [Seite einrichten], [Endverarbeitung], [Papierquelle] und [Qualität] an. HINWEIS • Die hier angegebenen Einstellungen gelten nur für die derzeit geöffnete Datei. Überprüfen Sie die Einstellungen im Dialogfeld [Dokumenteigenschaften] vor jedem Druckvorgang.
Seite 188: Wenn Sie Das Dokument Deutlicher Drucken Möchten, Klicken
Wenn Sie das Dokument deutlicher drucken möchten, klicken Sie auf die Registerkarte [Qualität] und wählen dann [Fotograﬁen] für [Dokument] aus. Der Druckvorgang dauert nun zwar länger als über die Einstellung [Allgemein], das Dokument wird jedoch deutlicher gedruckt. Klicken Sie auf [OK]. Das Dialogfeld [Drucken] wird erneut angezeigt.
Seite 189: Angeben Von Druckoptionen
Angeben von Druckoptionen Mit Hilfe der CAPT-Software können Sie verschiedene Druckeinstellungen für den LBP5200 konﬁgurieren. Auf den einzelnen Seiten der Dialogfelder [Eigenschaften von Drucker] und [Dokumenteigenschaften] können Sie verschiedene Druckerfunktionen konﬁgurieren. Abhängig von Ihrem Betriebssystem gehen Sie wie folgt vor, um diese Eigenschafts-Dialogfelder zu öffnen.
Seite 190: Öffnen Des Dialogfelds [Dokumenteigenschaften] Aus Einer Anwendung
Öffnen des Dialogfelds [Dokumenteigenschaften] aus einer Anwendung In diesem Abschnitt dient Adobe Reader 6.0 als Beispiel, wenn verschiedene Verfahrensweisen beschrieben werden. Wählen Sie in der Anwendung [Drucken] aus dem Menü [Datei]. Das Dialogfeld [Drucken] wird angezeigt. HINWEIS Der Druckbefehl ist je nach Anwendung verschieden. Weitere Einzelheiten ﬁnden Sie im Anwenderhandbuch zu Ihrer Anwendung.
Seite 191 Wählen Sie den Drucker aus den Dropdown-Listen [Name] oder [Druckername] aus, und klicken Sie auf [Eigenschaften]. Das Dialogfeld [Dokumenteigenschaften] wird angezeigt. 4-12 Angeben von Druckoptionen...
Seite 192: Ordner [Drucker]
Öffnen des Dialogfelds [Eigenschaften von Drucker] aus dem Ordner [Drucker] Wählen Sie [Einstellungen] ➞ [Drucker] aus dem [Start]-Menü. Der Ordner [Drucker] wird geöffnet. Wählen Sie das Symbol für Ihren Drucker aus, und wählen Sie anschließend [Eigenschaften] aus dem Menü [Datei] aus. Angeben von Druckoptionen 4-13...
Seite 193: Für Windows 2000/Xp/Server 2003
Das Dialogfeld [Eigenschaften von Drucker] wird angezeigt. HINWEIS Das Dialogfeld [Eigenschaften von Drucker] kann auch durch Rechtsklicken auf das Druckersymbol und durch Auswählen von [Eigenschaften] aus dem Kontextmenü angezeigt werden. Für Windows 2000/XP/Server 2003 Wenn Sie das Dialogfeld [Dokumenteigenschaften] aus einer Anwendung öffnen, können Sie die Einstellungen nur für diesen Druckauftrag konﬁgurieren.
Seite 194: Öffnen Des Dialogfelds [Dokumenteigenschaften] Aus Der Anwendung
Öffnen des Dialogfelds [Dokumenteigenschaften] aus der Anwendung In diesem Abschnitt dient Adobe Reader 6.0 als Beispiel, wenn verschiedene Verfahrensweisen beschrieben werden. Wählen Sie in der Anwendung [Drucken] aus dem Menü [Datei]. Bestätigen Sie den Druckernamen, und klicken Sie dann auf [Eigenschaften].
Seite 195: Öffnen Des Dialogfelds [Dokumenteigenschaften] Aus Dem Ordner [Drucker Und Faxgeräte] Oder [Drucker]
Das Dialogfeld [Dokumenteigenschaften] wird angezeigt. Öffnen des Dialogfelds [Dokumenteigenschaften] aus dem Ordner [Drucker und Faxgeräte] oder [Drucker] Öffnen Sie den Ordner [Drucker und Faxgeräte] oder [Drucker]. Für Windows 2000: Wählen Sie [Einstellungen] ➞ [Drucker] aus dem [Start]- Menü. Für Windows XP Professional/Server 2003: Wählen Sie [Drucker und Faxgeräte] aus dem [Start]-Menü.
Seite 196 Wählen Sie das Symbol für Ihren Drucker aus, und wählen Sie anschließend [Druckeinstellungen] aus dem Menü [Datei] aus. Das Dialogfeld [Dokumenteigenschaften] wird angezeigt. HINWEIS Das Dialogfeld [Dokumenteigenschaften] kann auch durch Rechtsklicken auf das Druckersymbol und durch Auswählen von [Druckeinstellungen] aus dem Kontextmenü...
Seite 197: Öffnen Des Dialogfelds [Eigenschaften Von Drucker] Aus Dem Ordner [Drucker Und Faxgeräte] Oder [Drucker]
Öffnen des Dialogfelds [Eigenschaften von Drucker] aus dem Ordner [Drucker und Faxgeräte] oder [Drucker] Öffnen Sie den Ordner [Drucker und Faxgeräte] oder [Drucker]. Für Windows 2000: Wählen Sie [Einstellungen] ➞ [Drucker] aus dem [Start]- Menü. Für Windows XP Professional/Server 2003: Wählen Sie [Drucker und Faxgeräte] aus dem [Start]-Menü.
Seite 198 Wählen Sie das Symbol für Ihren Drucker aus, und wählen Sie anschließend [Eigenschaften] aus dem Menü [Datei] aus. Das Dialogfeld [Eigenschaften von Drucker] wird angezeigt. HINWEIS Das Dialogfeld [Eigenschaften von Drucker] kann auch durch Rechtsklicken auf das Druckersymbol und durch Auswählen von [Eigenschaften] aus dem Kontextmenü...
Seite 199: Abbrechen Eines Druckauftrags
Abbrechen eines Druckauftrags Sie können Druckaufträge über das Statusfenster des Druckers abbrechen, anhalten oder wiederaufnehmen. Beginnen Sie mit dem Drucken. Das Statusfenster des Druckers wird angezeigt. HINWEIS Das Statusfenster des Druckers erscheint möglicherweise nicht, was von der Einstellung [Statusfenster des Druckers anzeigen] im Menü [Voreinstellungen] abhängt.
Seite 200: Verwendung Der Druckfunktionen
Verwendung der Druckfunktionen Verschiedene Seiten im Druckertreiber Die Dialogfelder [Eigenschaften von Drucker] und [Dokumenteigenschaften] enthalten die folgenden Registerkarten, auf denen eine Vielzahl von Druckerfunktionen konﬁguriert werden kann. Klicken Sie auf die jeweilige Registerkarte, um zu dieser Registerkarte zu wechseln. In diesem Abschnitt werden die verschiedenen Druckeinstellungen beschrieben, die auf den einzelnen Registerkarten angegeben werden können.
Seite 201 ■ Für Windows 2000/XP/Server 2003 • Dialogfeld [Dokumenteigenschaften] - Registerkarte [Seite einrichten] - Registerkarte [Endverarbeitung] - Registerkarte [Papierquelle] - Registerkarte [Qualität] • Dialogfeld [Eigenschaften von Drucker] - Registerkarte [Allgemein] - Registerkarte [Freigabe] - Registerkarte [Anschlüsse] - Registerkarte [Erweitert] - Registerkarte [Farbverwaltung] - Registerkarte [Sicherheitseinstellungen] - Registerkarte [Geräteeinstellungen] - Registerkarte [Proﬁl]...
Seite 202: Registerkarte [Seite Einrichten]
Registerkarte [Seite einrichten] Auf der Registerkarte [Seite einrichten] können Sie die folgenden Druckeinstellungen angeben: ■ [Papierformat] Erweitern Sie die Dropdown-Liste [Papierformat], und wählen Sie das gewünschte Format aus, indem Sie darauf klicken. Die folgenden Papierformate können ausgewählt werden: • Standardpapierformate (Formate von A3 bis A5 und von US-Legal bis US-Executive) •...
Seite 203 • Wenn Sie ein Papierformat auswählen, das nicht mit [Papierformat] identisch ist, wird der Ausdruck automatisch verkleinert oder vergrößert, damit er auf die Seite passt. • Wenn für [Papierformat] A3 oder B4 angegeben und [An Papierformat anpassen] für [Ausgabeformat] gewählt wurde, wird der Druckauftrag automatisch verkleinert und auf Papier des (Standard)-Formats A4 gedruckt.
Seite 204 ■ [Benutzerdeﬁniertes Papierformat] (nur Windows 98/Me) (Siehe S. 4-49) Hier können Sie die Papierlänge- und breite eingeben, wenn Sie auf benutzerdeﬁniertem Papier drucken, das keinem der Standardpapierformate entspricht. Bis zu 30 benutzerdeﬁnierte Papierformate können im LBP5200 hinzugefügt werden. ■ [Aufdruck] (Siehe S. 4-45) Gibt an, ob über das gedruckte Dokument ein Aufdruck gedruckt werden soll.
Seite 205: Registerkarte [Endverarbeitung]
■ [Layoutoptionen] (Siehe S. 4-52) Klicken Sie auf [Layoutoptionen], um das unten aufgeführte Dialogfeld zu öffnen. In diesem Dialogfeld können Sie angeben, ob Rahmen, Datumsinformationen und Seitenzahlen auf dem Dokument gedruckt werden sollen. Registerkarte [Endverarbeitung] Auf der Registerkarte [Endverarbeitung] können Sie die folgenden Druckeinstellungen angeben: ■...
Seite 206 ■ [Bundsteg] (Siehe S. 4-54) Klicken Sie auf [Bundsteg], um das unten aufgeführte Dialogfeld zu öffnen. In diesem Dialogfeld können Sie die Breite des Bundstegs angeben und Optionen zur Bildverarbeitung auswählen. ■ [Endverarbeitung] Sie können als Endverarbeitung Folgendes einstellen: • Aus: Jede Seite wird wiederholt gedruckt, bis die gewünschte Anzahl an Kopien erreicht ist.
Seite 207: Registerkarte [Papierquelle]
Registerkarte [Papierquelle] Sie können die folgenden Druckeinstellungen auf der Registerkarte [Papierquelle] angeben. ■ [Papierauswahl] (Siehe S. 4-57) Wenn der optionale 250-Blatt-Papiereinzug im Drucker installiert ist, können Sie die Papierquelle unter den folgenden Optionen auswählen. • Gleiches Papier für alle Seiten •...
Seite 208: Registerkarte[Qualität]
■ [Druckauftrag b. Verw. d. Mehrzweckfachs unterbrechen] Legt fest, ob der Drucker anhält und eine Meldung anzeigt oder ohne Verzögerung druckt, wenn Papier aus dem Mehrzweckfach gezogen wird. ■ [Druckauftrag mit Papier aus Mehrzweckfach fortsetzen] Wenn der optionale 250-Blatt-Papiereinzug installiert ist, erlaubt diese Option die Eingabe, ob der Drucker die Papierquelle automatisch auf Mehrzweckfach umschalten soll, wenn das Papier in Kassette 1 während der Ausführung eines Druckauftrags verbraucht wird.
Seite 209 ■ [Details] (Siehe S. 4-58) Klicken Sie auf [Details], um das unten aufgeführte Dialogfeld zu öffnen. In diesem Dialogfeld können Sie die Druckeinstellungen nach Bedarf ändern. WICHTIG • Bei Verwendung des Tonersparmodus kann die Druckdichte abnehmen, wodurch gedruckter Text ungleichmäßig wirkt. •...
Seite 210 • [Registerkarte [Farbeinstellung] Auf dieser Registerkarte können Sie Farbe, Helligkeit und Kontrast für den Druckvorgang einstellen. • Registerkarte [Abgleichen] Auf dieser Registerkarte können Sie die Verfahren zur Farbkorrektur für den Druckvorgang angeben. Wenn die Farbeinstellung über den Druckertreiber vorgenommen wird, wird die Farbeinstellung durch die Einstellungen [Abgleichmethode] und [Monitorproﬁl] bestimmt.
Seite 211: Registerkarte [Allgemein]
■ Farbiges Beispiel drucken (nur Windows 2000/XP/Server 2003) Nachdem Sie die Einstellungen auf der Registerkarte [Farbeinstellung] vorgenommen haben, die im Dialogfeld [Farbeinstellungen] angezeigt wird, können Sie ein Beispiel des angepassten Bildes drucken. Das angepasste Bild wird in der Mitte der Seite gedruckt und wird von Bildern umgeben, bei denen der Farbton um jeweils eine Einheit pro Richtung geändert wurde.
Seite 212: Registerkarte [Details] (Nur Windows 98/Me)
Registerkarte [Details] (nur Windows 98/Me) Auf dieser Registerkarte können Sie Druckeranschlusseinstellungen angeben, Druckertreiber hinzufügen und Spooling-Einstellungen sowie andere Optionen modiﬁzieren. Verwendung der Druckfunktionen 4-33...
Seite 213: Registerkarte [Freigabe]
Registerkarte [Freigabe] Auf dieser Registerkarte können Sie angeben, ob der Drucker gemeinsam benutzt werden soll. HINWEIS • Unter Windows 98/Me wird die Registerkarte [Freigabe] nicht angezeigt, wenn in den Netzwerkeinstellungen [Datei- und Druckerfreigabe für Microsoft-Netzwerke] nicht hinzugefügt wurde. (Siehe S. 3-64) •...
Seite 214: Registerkarte [Erweitert] (Nur Windows 2000/Xp/Server 2003)
Registerkarte [Erweitert] (nur Windows 2000/XP/Server 2003) Auf dieser Registerkarte können Sie detaillierte Druckereinstellungen angeben, wie Zeiten, wann der Drucker verfügbar ist, sowie Spooling-Einstellungen. Registerkarte [Farbverwaltung] Ermöglicht das Angeben von Einstellungen für das Farbproﬁl des Druckers. Verwendung der Druckfunktionen 4-35...
Seite 215: Registerkarte [Sicherheit] (Nur Windows 2000/Xp/Server 2003)
Registerkarte [Sicherheit] (nur Windows 2000/XP/Server 2003) Auf dieser Registerkarte können Sie die Zugriffsrechte für die einzelnen Benutzer überprüfen. Registerkarte [Konﬁguration]/[Geräteeinstellungen] Auf der Registerkarte [Konﬁguration]/[Geräteeinstellungen] können Sie die Optionen für die im Drucker installierten Papierquellen und andere Einstellungen angeben, wenn das Statusfenster des Druckers angezeigt wird. 4-36 Verwendung der Druckfunktionen...
Seite 216: Registerkarte [Proﬁl] (Nur Windows 2000/Xp/Server 2003)
■ [Optionen für Papierquelle] (Siehe S. 4-2) Wenn der optionale 250-Blatt-Papiereinzug im Drucker installiert ist, wählen Sie [Kassette für 250 Blatt]. ■ [Spooling auf Host] (nur Windows 2000/XP/Server 2003) Sie können angeben, ob auf dem Host ein Spooling erfolgen soll. ■...
Seite 217 ■ [Hinzufügen] (Siehe S. 4-66) Klicken Sie auf [Hinzufügen], um das unten aufgeführte Dialogfeld zu öffnen. In diesem Dialogfeld können Sie Name, Symbol, Kommentar und Druckeinstellungen für ein neu hinzugefügtes oder ein zu bearbeitendes Proﬁl angeben. ■ [Bearbeiten] (Siehe S. 4-69) Klicken Sie auf [Bearbeiten], um das unten aufgeführte Dialogfeld zu öffnen.
Seite 218: Drucken Mehrerer Seiten Auf Einem Blatt Papier
■ [Exportieren] (Siehe S. 4-69) Ermöglicht das Speichern eines hinzugefügten oder bearbeiteten Proﬁls als Datei. ■ [Proﬁlauswahl zulassen] Ermöglicht die Auswahl eines Proﬁls im Dialogfeld [Dokumenteigenschaften]. ■ [Alle Einstellungen zulassen] Ermöglicht das Hinzufügen einer neuen Proﬁleinstellung, die sich von den zuvor in das Dialogfeld [Dokumenteigenschaften] eingetragenen Proﬁlen unterscheidet.
Seite 219 Zeigen Sie die Registerkarte [Seite einrichten] an, und setzen Sie [Seitenlayout] auf die Anzahl der Seiten, die auf jedem Blatt Papier gedruckt werden sollen. Die Seitenanzahl, die ausgewählt werden kann, lautet 1, 2, 4, 6, 8, 9 oder 16 (Seiten je Blatt). Die Einstellung [Seitenfolge] wird angezeigt, wenn die Anzahl der Seiten je Blatt 2, 4, 6, 8, 9 oder 16 lautet.
Seite 220: Überprüfen Sie Die Einstellungen, Und Klicken Sie Dann Auf
HINWEIS Die Optionen in der Dropdown-Liste [Seitenfolge] sind je nach Papierausrichtung und der Anzahl der auf einem Blatt zu druckenden Seiten unterschiedlich. Überprüfen Sie die Einstellungen, und klicken Sie dann auf [OK]. Skalieren der Druckerausgabe Sie können Ihr Dokument skalieren, wenn [Seitenlayout] auf [1 Seite je Blatt] gesetzt wurde.
Seite 221: Manuelles Skalieren Eines Dokuments
Geben Sie das Papierformat in [Ausgabeformat] an. Überprüfen Sie die Einstellungen, und klicken Sie dann auf [OK]. Der Skalierungsfaktor wird automatisch entsprechend den Werten eingestellt, die in [Papierformat] und [Ausgabeformat] angegeben wurden. Manuelles Skalieren eines Dokuments Zeigen Sie die Registerkarte [Seite einrichten] an, und stellen Sie das [Papierformat] ein.
Seite 222: Poster-Druck
Poster-Druck Sie können ein einseitiges Bild vergrößern und es auf mehreren Blättern Papier ausdrucken. Sie können dann einen Ausdruck in Postergröße erstellen, indem Sie die einzelnen Blätter zusammenfügen. Unter Windows 2000/XP/Server 2003 zeigen Sie die Registerkarte [Geräteeinstellungen] an, und setzen Sie [Spooling auf Host] auf [Auto].
Seite 223 Zeigen Sie die Registerkarte [Seite einrichten] an, und setzen Sie [Seitenlayout] auf [Poster [N x N]] (N = 2, 3, 4). Das Layoutbild des Ausdrucks wird in der Vorschau angezeigt. Überprüfen Sie die Einstellungen, und klicken Sie dann auf [OK]. WICHTIG •...
Seite 224: Aufdruckfunktion
Aufdruckfunktion Mit dieser Funktion wird ein Aufdruck (wie "KOPIEREN", "ENTWURF" oder anderer Text) während des Druckvorgangs über das von einer Anwendung erstellte Dokument gedruckt. Sie können die Textfolge aus der Liste der Textfolgen auswählen, die als Aufdrucke eingerichtet wurden. Alternativ dazu können Sie in der Registerkarte [Seite einrichten] auf [Aufdruck bearbeiten] klicken und einen neuen Aufdruck erstellen oder einen vorhandenen Aufdruck bearbeiten.
Seite 225 Zeigen Sie die Registerkarte [Seite einrichten] an, und aktivieren Sie [Aufdruck]. Wählen Sie die als Aufdruck zu druckende Zeichenfolge aus der Liste rechts neben [Aufdruck] aus. Überprüfen Sie die Einstellungen, und klicken Sie dann auf [OK]. 4-46 Verwendung der Druckfunktionen...
Seite 226: Bearbeiten Von Aufdrucken
Bearbeiten von Aufdrucken Unter Windows 2000/XP/Server 2003 zeigen Sie die Registerkarte [Geräteeinstellungen] an, und setzen Sie [Spooling auf Host] auf [Auto]. Zeigen Sie die Registerkarte [Seite einrichten] an, aktivieren Sie [Aufdruck], und klicken Sie dann auf [Aufdruck bearbeiten]. Verwendung der Druckfunktionen 4-47...
Seite 227: Legen Sie Die Folgenden Elemente Nach Bedarf Fest
Das Dialogfeld [Aufdruck bearbeiten] wird angezeigt. Legen Sie die folgenden Elemente nach Bedarf fest: [Position]: Geben Sie die Position an, an der der ausgewählte Aufdruck auf das Dokument gedruckt wird. Geben Sie für die X- und Y- Achse Werte zwischen -50 und 50 ein. [Winkel]: Geben Sie den Winkel an, in dem der ausgewählte Aufdruck auf das Dokument gedruckt wird.
Seite 228: Angeben Von Benutzerdeﬁnierten Papierformaten
Überprüfen Sie die Einstellungen, und klicken Sie dann auf [OK]. Die Registerkarte [Seite einrichten] wird erneut angezeigt. Angeben von benutzerdeﬁnierten Papierformaten (Kein Standardpapier) Sie haben die Möglichkeit, benutzerdeﬁnierte Papierformate zu konﬁgurieren. HINWEIS Wenn Sie ein benutzerdeﬁniertes Papierformat angeben möchten, öffnen Sie das folgende Dialogfeld.
Seite 229 Das Dialogfeld [Eigene Papierformate deﬁnieren] wird angezeigt. Legen Sie die folgenden Elemente nach Bedarf fest: [Papierformate]: Zeigt die Namen und Größen der Standardpapierformate sowie der hinzugefügten benutzerdeﬁnierten Papierformate an. [Name des Geben Sie einen Namen für das neue benutzerdeﬁnierte benutzerdeﬁnierten Papierformat ein.
Seite 230: Zeigen Sie Die Registerkarte [Formulare] An, Und Aktivieren
■ Für Windows 2000/XP/Server 2003 Öffnen Sie den Ordner [Drucker und Faxgeräte] (Ordner [Drucker] unter Windows 2000), und wählen Sie anschließend [Servereigenschaften] aus dem Menü [Datei] aus. Das Dialogfeld [Eigenschaften von Druckserver] wird angezeigt. Zeigen Sie die Registerkarte [Formulare] an, und aktivieren Sie dann [Neues Formular erstellen].
Seite 231: Drucken Von Rändern Und Datumsangaben
Drucken von Rändern und Datumsangaben Sie können auf jedem Dokument Rahmen, das Druckdatum und/oder Seitenzahlen drucken. Unter Windows 2000/XP/Server 2003 zeigen Sie die Registerkarte [Geräteeinstellungen] an, und setzen Sie [Spooling auf Host] auf [Auto]. Zeigen Sie die Registerkarte [Seite einrichten] an, und klicken Sie dann auf [Layoutoptionen].
Seite 232: Konfigurieren Sie Die Folgenden Elemente Nach Bedarf
Das Dialogfeld [Layoutoptionen] wird angezeigt. Konﬁgurieren Sie die folgenden Elemente nach Bedarf: [Einfassung]: Wählen Sie den Einfassungstyp für den Druck eines Randes. [Datum drucken]: Das Datum wird gedruckt. Wählen Sie die Position für den Druck des Datums aus der Liste aus. [Benutzernamen Druckt den Namen des Benutzers wie im Computer eingetragen.
Seite 233: Bundstege
Bundstege Sie können auf den Dokumenten, die Sie drucken, einen Bundsteg erstellen. Als Bundstegbreite kann eine Zahl zwischen 0 und 30 mm angegeben werden. Wenn Sie die Bundstegeinstellungen verwenden, werden die zu druckenden Bilder verschoben, um einen zusätzlichen Rand an der angegebenen Kante zu erstellen. Sie können auswählen, ob das Seitenabbild verkleinert werden soll, um für diesen Rand Platz zu schaffen.
Seite 234: Festlegen Der Ausgabemethode
Geben Sie den gewünschten Wert in das Drehfeld ein. Konﬁgurieren Sie die folgenden Elemente nach Bedarf: [Bildbearbeitung]: Wenn Sie die Bundstegeinstellungen verwenden, werden die zu druckenden Bilder verschoben, um einen zusätzlichen Rand an der angegebenen Kante zu erstellen. Sie können auswählen, ob das Seitenabbild verkleinert werden soll, um für diesen Rand Platz zu schaffen.
Seite 235 Das Dialogfeld [Einstellungen für die Druckausgabe] wird angezeigt. Konﬁgurieren Sie die folgenden Elemente nach Bedarf: [Papierformat überschreiben]: Geben Sie diese Option an, wenn Seiten im Format Letter auf Papier des Formats A4 gedruckt werden oder Seiten im Format A4 auf Papier des Formats Letter gedruckt werden sollen.
Seite 236: Festlegen Der Papierzufuhrmethode
Festlegen der Papierzufuhrmethode Für die Auswahl der Papierquelle stehen zahlreiche Optionen zur Verfügung. Zeigen Sie die Registerkarte [Papierquelle] an. Konﬁgurieren Sie die folgenden Elemente nach Bedarf: [Papierauswahl]: Sie können die Papierauswahlmethode nur dann auswählen, wenn der optionale 250-Blatt- Papiereinzug installiert wurde. [Papierquelle]: Sie können die Papierquellen nur dann auswählen, - [Erste Seite]...
Seite 237: Festlegen Der Druckqualität
Überprüfen Sie die Einstellungen, und klicken Sie dann auf [OK]. Festlegen der Druckqualität Sie können optimale Druckergebnisse erzielen, indem Sie einfach die geeignete Option in der Liste [Dokument] auf der Registerkarte [Qualität] wählen. Zeigen Sie die Registerkarte [Qualität] an, und wählen Sie anschließend die Einstellung [Dokument] aus.
Seite 238 Konﬁgurieren Sie die folgenden Elemente nach Bedarf: [Farbabstufung]: Ermöglicht die Auswahl der Farbabstufungseinstellungen beim Drucken von Bildern in Halbtönen. [Farbhalbtöne]: Ermöglicht die Auswahl eines Dither-Musters beim Drucken von Daten in Farbhalbtönen. [Schwarzweißhalbtöne]: Ermöglicht die Auswahl eines Dither-Musters beim Drucken von Daten in Schwarzweißhalbtönen. [Bildkorrektur aktivieren]: Wenn Sie Bilddaten, wie Fotos und Graﬁken, über eine Anwendung vergrößern und dann drucken, sehen die...
Seite 239: Farbeinstellungen
Farbeinstellungen Auswählen des Farb-Modus Zeigen Sie die Registerkarte [Qualität] an. Setzen Sie [Farbmodus] auf die entsprechende Einstellung. [Schwarzweiß]: Druckt in Schwarzweiß; dies gilt auch für Farbdruckdaten. [Vollfarbe]: Druckt in vier Farben CMGS (Cyan, Magenta, Gelb und Schwarz). [Automatische Erkennung]: Wählt automatisch zwischen Farb- und Schwarzweißdruck abhängig vom Dokumenttyp.
Seite 240: Farbeinstellungen
Farbeinstellungen Zeigen Sie die Registerkarte [Qualität] an, aktivieren Sie [Manuelle Farbeinstellungen], und klicken Sie dann auf [Farbeinstellungen]. Das Dialogfeld [Farbeinstellungen] erscheint. Zeigen Sie die Registerkarte [Farbeinstellung] an, und legen Sie dann die folgenden Optionen nach Bedarf fest. Anpassungsraster: Stellen Sie die Farben ein, indem Sie das [Vorschaubild] in der Mitte des Einstellrasters von Seite zu Seite oder auf und ab bewegen.
Seite 241 [Kontrast]: Stellt den Kontrast für den Druck ein. Ziehen Sie den Schieberegler für den [Kontrast] nach links oder rechts, um den Kontrast einzustellen. Zeigen Sie die Registerkarte [Abgleichen] an, und legen Sie dann die folgenden Elemente nach Bedarf fest: [Abgleichmodus]: Gibt die Methode für die Farbkorrektur an.
Seite 242: Drucken Von Farbigen Beispielen
Drucken von farbigen Beispielen (nur Windows 2000/XP/Server 2003) Nachdem Sie auf der Registerkarte [Farbeinstellung] die Einstellungen vorgenommen haben, können Sie ein Beispiel des angepassten Bildes drucken. Das angepasste Bild wird in der Mitte der Seite gedruckt und wird von Bildern umgeben, bei denen der Farbton um jeweils eine Einheit pro Richtung geändert wurde.
Seite 243 Zeigen Sie die Registerkarte [Qualität] an, aktivieren Sie [Manuelle Farbeinstellungen], und klicken Sie dann auf [Farbeinstellungen]. Geben Sie nach Bedarf die Optionen im Dialogfeld [Farbeinstellungen] an, und klicken Sie dann auf [OK]. Wechseln Sie wieder zur Registerkarte [Qualität], und aktivieren Sie [Farbiges Beispiel drucken]. 4-64 Verwendung der Druckfunktionen...
Seite 244 Überprüfen Sie die Einstellungen, und klicken Sie dann auf die Schaltﬂäche [OK]. WICHTIG Achten Sie beim Drucken von Farbbeispielen darauf, dass auf der Registerkarte [Seite einrichten] für [Seitenlayout] die Option [1 Seite je Blatt] gewählt wurde. Klicken Sie auf [OK] oder [Drucken]. Der Ausdruck des Farbbeispiels beginnt.
Seite 245: Arbeiten Mit Proﬁlen
Arbeiten mit Proﬁlen Mit Hilfe von Proﬁlen können Sie alle Druckeinstellungen, die auf den Registerkarten [Seite einrichten], [Endverarbeitung], [Papierquelle] und [Qualität] angegeben wurden, gleichzeitig speichern oder importieren. Sie können auch Proﬁle hinzufügen oder bearbeiten und zwischen Proﬁlen wählen. Gehen Sie wie folgt vor, um die Druckeinstellungen als Proﬁl zu speichern. Vergewissern Sie sich zunächst, dass eine der Registerkarten [Seite einrichten], [Endverarbeitung], [Papierquelle] oder [Qualität] angezeigt wird, bevor Sie wie folgt vorgehen.
Seite 246: Hinzufügen Eines Proﬁls
Hinzufügen eines Proﬁls Klicken Sie auf [ ] (Proﬁl hinzufügen). Das Dialogfeld [Proﬁl hinzufügen] wird angezeigt. Geben Sie den Namen für das Proﬁl in das Textfeld [Name] ein. Über die Einstellung [Symbol] können Sie ein Symbol für das Proﬁl auswählen. Wenn Sie dem Proﬁl einen Kommentar hinzufügen möchten, geben Sie ihn in das Feld [Kommentar] ein.
Seite 247: Überprüfen Von Profileinstellungen
● Überprüfen von Proﬁleinstellungen ❑ Klicken Sie auf [Einstellungen anzeigen]. ❑ Klicken Sie auf [OK], um zum Dialogfeld [Proﬁl hinzufügen] zurückzukehren. Klicken Sie auf [OK]. Das Dialogfeld [Eigenschaften] wird erneut angezeigt. Überprüfen Sie, dass sich der Name des erstellten Proﬁls in der Liste [Proﬁl] beﬁndet.
Seite 248: Bearbeiten/Löschen Eines Proﬁls
Bearbeiten/Löschen eines Proﬁls Sie können Proﬁldaten modiﬁzieren oder speichern oder ein Proﬁl aus der [Proﬁlliste] löschen. Klicken Sie auf [ ] (Proﬁl bearbeiten). Das Dialogfeld [Proﬁl bearbeiten] wird angezeigt. Bearbeiten Sie die Proﬁldaten. ● Bearbeiten eines Proﬁls ❑ Sie können die Einstellungen für [Name], [Symbol] und [Kommentar] ändern. ❑...
Seite 249: Löschen Eines Profils
❑ Klicken Sie auf [Importieren], um Proﬁldaten aus einer zuvor gespeicherten Datei zu importieren. ❑ Klicken Sie auf [Exportieren], um die Daten des derzeit ausgewählten Proﬁls in einer Datei zu speichern. Wenn Sie ein Proﬁl auf Diskette speichern, können Sie es auch noch verwenden, wenn Sie es aus der Proﬁlliste gelöscht haben. ❑...
Seite 250: Bearbeiten Von Druckaufträgen Mit Pagecomposer
Bearbeiten von Druckaufträgen mit PageComposer Mit PageComposer können Sie zwei oder mehr Druckaufträge zu einem Auftrag für den Druck zusammenfassen, oder die Druckereinstellungen von zusammengefassten Aufträgen für den Druck modiﬁzieren. Mit PageComposer können auch Druckaufträge verschiedener Anwendungen bearbeitet werden. Darüber hinaus können Sie mit PageComposer eine Vorschau von Druckaufträgen auf dem Bildschirm anzeigen.
Seite 251 Passen Sie die Einstellungen auf den einzelnen Registerkarten an, und klicken Sie dann auf [OK]. Klicken Sie auf [OK] oder [Drucken]. Das Dialogfeld [Canon PageComposer] wird angezeigt, und der Auftrag wird in einer Liste angezeigt. Wiederholen Sie die Schritte 1 bis 4 für jeden Druckauftrag, den Sie bearbeiten möchten.
Seite 252: Anzeigen Der Druckereinstellungen / Wiederherstellen Der Standardeinstellungen
HINWEIS • Weitere Einzelheiten zum Anpassen der Einstellungen im Dialogfeld [Canon PageComposer] ﬁnden Sie in der Online-Hilfe für Canon PageComposer. • Wenn der Modus [Bearbeit. & Vorschau] im Dialogfeld [Eigenschaften von Drucker] ausgewählt ist und [ ] (Sperren) ebenfalls ausgewählt ist, wird das Dialogfeld [Canon PageComposer] bei jedem Druckvorgang angezeigt.
Seite 253: Wiederherstellen Der Standardeinstellungen
Das Dialogfeld [Einstellungen anzeigen] wird angezeigt. Durch Klicken auf eine der Registerkarten [Seite einrichten], [Endverarbeitung], [Papierquelle], [Qualität] oder [Konﬁguration]/[Geräteeinstellungen] können Sie die Liste der Druckeinstellungen für jede Registerkarte anzeigen. Klicken Sie auf [OK]. Die vorherige Registerkarte wird erneut angezeigt. Wiederherstellen der Standardeinstellungen Zum Wiederherstellen der Standardeinstellungen klicken Sie auf [Standard wiederherstellen].
Seite 254: Statusfenster Des Druckers
Statusfenster des Druckers Im Statusfenster des Druckers werden Statusinformationen zum LBP5200 (wie Betriebsstatus und Auftragsinformationen) durch Meldungen, Animationen, Tonsignale und Symbole angezeigt. HINWEIS Damit Tonsignale verwendet werden können, müssen auf Ihrem Computer PCM- Synthesizer und der entsprechende Treiber für PCM-Synthesizer installiert sein. Verwendung des Statusfensters des Druckers Die Funktionen des Statusfensters des Druckers sind unter Windows 98/Me und Windows 2000/XP/Server 2003 identisch.
Seite 255: Andere Funktionen
■ Andere Funktionen Symbol Zeigt ein Symbol für den aktuellen Druckerstatus an. Meldungsbereich Zeigt den aktuellen Druckerstatus mit einer kurzen Meldung an. Meldungsbereich (Auxiliary) Zeigt zusätzliche Information an, wenn z.B. ein Fehler aufgetreten ist. Animationsbereich Zeigt eine graﬁsche Darstellung des aktuellen Druckerstatus an. Die Hintergrundfarbe ist in der Regel blau, wechselt jedoch zu orange, wenn der Drucker Beachtung erfordert, und zu rot, wenn eine Warnung vorliegt.
Seite 256: Anzeigen Des Statusfensters Des Druckers
Aktivieren Sie das Kontrollkästchen für [Symbol in der Taskleiste anzeigen] auf der Seite [Konﬁguration]/[Geräteeinstellungen] im Dialogfeld [Eigenschaften von Drucker]. In der Windows-Taskleiste wird nun ein Symbol für das Statusfenster des Druckers angezeigt. Klicken Sie auf dieses Symbol und dann auf [Canon LBP5200], um das Fenster zu öffnen. Statusfenster des Druckers...
Seite 257: Festlegen Der Voreinstellungen
Das Statusfenster des Druckers wird automatisch während des Druckvorgangs und bei Auftreten eines Fehlers angezeigt. Wenn in den Einstellungen für das Statusfenster des Druckers [Statusfenster des Druckers anzeigen] nicht auf [Beim Starten des Druckvorgangs] gesetzt ist, wird das Statusfenster des Druckers während des Druckvorgangs nicht angezeigt.
Seite 258: Überprüfen Sie Alle Einstellungen, Und Klicken Sie Dann Auf
Wählen Sie [Voreinstellungen] aus dem Menü [Optionen]. Das Dialogfeld [Voreinstellungen] wird angezeigt. Überprüfen Sie alle Einstellungen, und klicken Sie dann auf [OK]. HINWEIS Genauere Informationen zur Verwendung des Statusfensters des Druckers ﬁnden Sie in der Online-Hilfe. Statusfenster des Druckers 4-79...
Seite 259: Menüelement [Papierformat Eintragen]
Menüelement [Papierformat eintragen] Da das Papierformat von der Papierkassette des Druckers nicht automatisch erkannt werden kann, müssen Sie dem Drucker mitteilen, welches Papierformat in den optionalen 250-Blatt-Papiereinzug (Kassette 1) eingelegt wurde. WICHTIG Da Sie das Papierformat nicht während des Druckvorgangs aktualisieren können, überprüfen Sie, dass sich der Drucker im Bereitschaftsbetrieb beﬁndet, bevor Sie das Papierformat eintragen.
Seite 260: Menüelement [Verbrauchsmaterialien/Kopienzähler]
Menüelement [Verbrauchsmaterialien/Kopienzähler] Wählen Sie [Verbrauchsmaterialien/Kopienzähler] aus dem Menü [Optionen] aus, um das Dialogfeld [Verbrauchsmaterialien/Kopienzähler] anzuzeigen. In diesem Dialogfeld werden Symbole und Meldungen zum Zustand der einzelnen Farbtonerpatronen und zur Trommelpatrone angezeigt. Sie können das Dialogfeld [Verbrauchsmaterialien/Kopienzähler] auch öffnen, indem Sie im Statusfenster des Druckers auf [ ] (Verbrauchsmaterialien/ Kopienzähler) klicken.
Seite 261: Anzeigen Des Druckerstatus Bei Verwendung Eines Druckservers
■ Kalibrierung Die Kalibrierung wird automatisch alle 12 Stunden oder nach Drucken von jeweils 800 Bildern (Vollfarbe-Druck: 200 Seiten; Monochrom-Druck: 800 Seiten) ausgeführt. Sie können die Kalibrierung aber auch manuell ausführen, wenn sich die Farben geändert haben. Weitere Einzelheiten ﬁnden Sie unter "Kalibrieren des Druckers," auf S. 5-33. Anzeigen des Druckerstatus bei Verwendung eines Druckservers Der Status eines Netzwerkdruckers kann im Druckerstatusfenster des Clients...
Seite 262: Regelmäßige Wartung
Regelmäßige Wartung KAPITEL In diesem Kapitel wird die Wartung des Druckers, wie Ersetzen der Patronen und Reinigen des Druckers, beschrieben. Ersetzen der Tonerpatronen ..........5-2 Wenn eine Meldung erscheint .
Seite 263: Ersetzen Der Tonerpatronen
Ersetzen der Tonerpatronen In diesem Abschnitt wird beschrieben, wie Tonerpatronen ersetzt und behandelt werden. Darüber hinaus enthält dieser Abschnitt Vorsichtsmaßnahmen für die Aufbewahrung von Patronen. Wenn eine Meldung erscheint Tonerpatronen sind Verbrauchsmaterialien. Wenn sich eine Tonerpatrone dem Ende neigt, wird eine Meldung im Statusfenster des Druckers angezeigt. Führen Sie die folgenden Schritte, abhängig von dieser Meldung, aus.
Seite 264 Toner Cartridge 701L Cyan (Cyan) HINWEIS Die maximale Lebensdauer der Tonerpatronen (Original-Canon-Patronen), die in diesem Drucker verwendet werden, wird weiter unten genannt. Die Anzahl der Seiten bezieht sich auf Papier im A4- oder Letter-Format mit einer Seitenabdeckung von 5 % bei Werkseinstellung der Druckdichte.
Seite 265 - Cyan: Etwa 2 000. • Für die Ersatz-Tonerpatronen: - Schwarz (Toner Cartridge 701 Black): Ca. 5 000 Seiten. - Gelb (Toner Cartridge 701 Yellow): Ca. 4 000 Seiten. - Gelb (Toner Cartridge 701L Yellow): Ca. 2 000 Seiten. - Magenta (Toner Cartridge 701 Magenta): Ca. 4 000 Seiten. - Magenta (Toner Cartridge 701L Magenta): Ca.
Seite 266: Das Dialogfeld [Verbrauchsmaterialien/Kopienzähler]
Das Dialogfeld [Verbrauchsmaterialien/Kopienzähler] Im Dialogfeld [Verbrauchsmaterialien/Kopienzähler] im Statusfenster des Druckers können Sie abschätzen, wann Tonerpatronen ersetzt werden müssen. Der Status der einzelnen Farbtonerpatronen wird im Dialogfeld [Verbrauchsmaterialien/ Kopienzähler] angezeigt. Anzeigen des Dialogfelds [Verbrauchsmaterialien/Kopienzähler] Öffnen Sie das Statusfenster des Druckers. Einzelheiten zum Öffnen des Statusfensters des Druckers ﬁnden Sie unter "Anzeigen des Statusfensters des Druckers,"...
Seite 267 Das Dialogfeld [Verbrauchsmaterialien/Kopienzähler] erscheint. Die Bedeutung der Symbole lautet wie folgt. (Die schwarze Tonerpatrone wird als Beispiel genommen.) Symbol Bedeutung Fahren Sie wie gewohnt fort. Die maximale Lebensdauer der Tonerpatrone neigt sich dem Ende. Kaufen Sie eine Ersatz-Tonerpatrone. Die maximale Lebensdauer der Tonerpatrone wurde erreicht. Ersetzen Sie die Tonerpatrone.
Seite 268: Ersetzen Der Tonerpatronen
Ersetzen der Tonerpatronen Wenn die Meldung [Tonerpatrone muss gewechselt werden] im Statusfenster des Druckers erscheint, ersetzen Sie die Tonerpatrone der angezeigten Farbe durch eine neue Tonerpatrone. WARNUNG Werfen Sie verbrauchte Tonerpatronen nicht ins Feuer. Der noch in der Tonerpatrone beﬁndliche Toner könnte sich entzünden und Verbrennungen oder einen Brand verursachen.
Seite 269: Vergewissern Sie Sich, Dass Sich Die Zu Ersetzende
Öffnen Sie die obere Schutzabdeckung des Druckers, wenn das Betriebsgeräusch des Druckers stoppt. Halten Sie den Griff an der oberen Schutzabdeckung, und öffnen Sie sie bis zum Anschlag. Vergewissern Sie sich, dass sich die zu ersetzende Tonerpatrone an der Austauschposition beﬁndet. Wenn sich die zu ersetzende Tonerpatrone nicht an der Austauschposition beﬁndet, schließen Sie die obere Schutzabdeckung des Druckers, und warten Sie, bis das Betriebsgeräusch des Druckers stoppt, und öffnen Sie anschließend...
Seite 270 Entfernen Sie die Tonerpatrone aus dem Drucker. Halten Sie den Griff an der Tonerpatrone, und heben Sie sie gerade hoch. Überprüfen Sie die Farbe des Etiketts auf dem Tonerpatronenhalter, und nehmen Sie eine Tonerpatrone derselben Farbe aus der Schutzhülle. Öffnen Sie die Schutzhülle mit einer Schere, um Beschädigungen der Tonerpatrone zu vermeiden.
Seite 271 • Achten Sie darauf, empﬁndliche Bereiche, wie den Sensor oder die elektrischen Kontakte, nicht zu berühren. Andernfalls kann es zu Beschädigungen der Tonerpatrone oder des Druckers kommen. Elektrische Kontakte Sensor Halten Sie die Tonerpatrone wie in der Abbildung gezeigt, kippen Sie sie leicht 5 oder 6 Mal von einer Seite zur anderen , und dann nach vorne und hinten , um den Toner im a a a a...
Seite 272 Entfernen Sie die Schutzhülle. Nehmen Sie die Schützhülle, und ziehen Sie sie ab, wie in der Abbildung gezeigt. Schutzhülle WICHTIG • Berühren Sie nicht die Entwicklerwalze. Andernfalls wird die Druckqualität beeinträchtigt. Setzen Sie den Tonerpatronenspeicher keinen Erschütterungen aus, und halten Sie ihn von Magnetfeldern fern. Andernfalls kann es zu Beschädigungen der Tonerpatrone kommen.
Seite 273 Legen Sie die Tonerpatrone auf einer ﬂachen Oberﬂäche ab, und ziehen Sie dann das Abdichtband (ca. 45 cm lang) langsam ab, während Sie die Tonerpatrone abstützen. Um das Abdichtband abzuziehen, halten Sie den Griffteil am Ende des Bandes, und ziehen Sie das Band in Pfeilrichtung gerade heraus. VORSICHT Wenn das Abdichtband zu kräftig herausgezogen wird oder die Bewegung unterbrochen wird, kann Toner verschüttet werden.
Seite 274 Fassen Sie die Tonerpatrone am Griff an, und setzen Sie sie im Drucker ein. Richten Sie die Dreiecksmarkierung an der Tonerpatrone an der Dreiecksmarkierung im Drucker aus, wenn Sie die Tonerpatrone installieren. Wenn die Tonerpatrone richtig installiert wurde, sind die Etiketten auf der Tonerpatrone und am Tonerpatronenhalter wie in der Abbildung dargestellt ausgerichtet.
Seite 275: Drücken Sie (Toneraustausch) 2 Sekunden Lang, Nachdem
Schließen Sie die obere Schutzabdeckung. Halten Sie den Griff an der oberen Schutzabdeckung, und schließen Sie sie sanft. Der Tonerpatronenhalter dreht sich automatisch. WICHTIG Auch wenn Sie neue Tonerpatronen verwenden, kann sich Toner an den Tonerpatronen und an den Bereichen um die Tonerpatronen beﬁnden, wenn Sie die obere Schutzabdeckung öffnen und schließen.
Seite 276: Vorsichtsmaßregeln Zum Umgang Mit Tonerpatronen
Die Tonerlampe erlischt nach kurzer Zeit, und die Bereitschaftslampe (blau) leuchtet auf. Leuchtet Vorsichtsmaßregeln zum Umgang mit Tonerpatronen Die Tonerpatronen bestehen aus lichtempﬁndlichen und komplizierten mechanischen Komponenten. Bei einem groben Umgang mit den Patronen können die Patronen beschädigt werden oder die Druckqualität beeinträchtigt werden.
Seite 277 • Wenn eine Tonerpatrone zur Wartung aus dem Drucker genommen wird, bringen Sie sofort die Schutzabdeckung an, und legen Sie die Tonerpatrone in die ursprüngliche Schutzhülle, oder wickeln Sie sie in ein dickes Tuch. Schutzhülle • Achten Sie darauf, empﬁndliche Bereiche, wie den Sensor oder die elektrischen Kontakte, nicht zu berühren.
Seite 278: Lagerung Der Tonerpatronen
• Beim Umgang mit einer Tonerpatrone halten Sie diese richtig, wie in der Abbildung gezeigt. Stellen Sie sie nicht auf die Seite, oder drehen Sie sie nicht um. • Versuchen Sie nicht, die Tonerpatrone zu zerlegen oder zu modiﬁzieren. • Wenn die Tonerpatrone schnellen Temperaturwechseln ausgesetzt wird, können sich Wassertröpfchen (Kondensation) innen und außen an der Patrone bilden.
Seite 279 • Stellen Sie sie nicht auf die Seite, oder drehen Sie sie nicht um. Lagern Sie die Patrone in der Richtung, in der sie auch im Drucker installiert wird. • Lagern Sie die Tonerpatrone nicht an Orten, die direktem Sonnenlicht ausgesetzt sind. •...
Seite 280: Ersetzen Der Trommelpatrone
LBP5200 Drum Cartridge 701 HINWEIS Die maximale Lebensdauer der Trommelpatrone (Original-Canon-Patrone), die in diesem Drucker verwendet wird, wird weiter unten genannt. Die Anzahl der Seiten kann je nach Druckereinstellungen niedriger sein. - Farbdruck: Etwa 5 000 Seiten bei einem Druck auf A4- oder Letter-Papier.
Seite 281: Das Dialogfeld [Verbrauchsmaterialien/Kopienzähler]
* Diese Zahl wurde bei einem Druck auf A4-formatigem Normalpapier unter Canon- Standardtestbedingungen ermittelt. Abhängig von der Druckhäuﬁgkeit, den Papierarten und den Papierformaten kann die Anzahl an möglichen Seiten nur halb so groß sein. (Die Druckhäuﬁgkeit bezieht sich auf die Anzahl der Druckvorgänge in einem bestimmten Zeitraum.) Im Folgenden ﬁnden Sie ungefähre Richtwerte zur Lebensdauer von Trommelpatronen bei...
Seite 282 Das Dialogfeld [Verbrauchsmaterialien/Kopienzähler] erscheint. Die Bedeutung der Symbole lautet wie folgt. Symbol Bedeutung Fahren Sie wie gewohnt fort. Die maximale Lebensdauer der Trommelpatrone neigt sich dem Ende. Kaufen Sie eine Ersatz-Trommelpatrone. Die maximale Lebensdauer der Trommelpatrone wurde erreicht. Ersetzen Sie die Trommelpatrone. Die Trommelpatrone ist nicht installiert.
Seite 283: Ersetzen Der Trommelpatrone
Ersetzen der Trommelpatrone Ersetzen Sie die Trommelpatrone durch eine neue, wenn [Trommel-Patrone muss gewechselt werden] im Statusfenster des Druckers erscheint. WARNUNG Werfen Sie verbrauchte Trommelpatronen nicht ins Feuer. Der noch in der Trommelpatrone beﬁndliche Toner könnte sich entzünden und Verbrennungen oder einen Brand verursachen.
Seite 284 Öffnen Sie die obere Schutzabdeckung. Halten Sie den Griff an der oberen Schutzabdeckung, und öffnen Sie sie bis zum Anschlag. Entfernen Sie die Trommelpatrone aus dem Drucker. Drücken Sie die Trommelpatrone in Pfeilrichtung a, und heben Sie sie gerade nach oben b heraus, um sie zu entfernen. Ersetzen der Trommelpatrone 5-23...
Seite 285 Wischen Sie mit einem weichen, trockenen Tuch Papier- und Tonerreste weg, die am Transparentblatt vorne an der Walze anhaften. WARNUNG Verwenden Sie für die Reinigung grundsätzlich ein trockenes Tuch. Verwenden Sie keinen Alkohol, Benzol, keine Verdünnungsmittel oder andere brennbare Substanzen. Wenn eine brennbare Substanz mit der elektrischen Einheit im Druckerinneren in Berührung kommt, kann dies zu einem Brand oder elektrischen Schlag führen.
Seite 286 WICHTIG • Werfen Sie die Schutzhülle der Trommelpatrone nicht weg. Sie benötigen diese Schutzhülle, wenn Sie die Trommelpatrone z.B. für eine Wartung des Druckers herausnehmen. • Wenn Sie das Trommelinnere mit der Hand berühren oder verkratzen, kann dadurch die Druckqualität beeinträchtigt werden. Sie sollten unter keinen Umständen die Trommel berühren oder die Schutzabdeckung der Trommel öffnen.
Seite 287 Entfernen Sie die Verpackungsmaterialien (7 Stück). Entfernen Sie die Verpackungsmaterialien a und b, indem Sie Ihre Finger in die Zapfen haken und sie dann in Pfeilrichtung abziehen. Entfernen Sie die Verpackungsmaterialien c und d, indem Sie sie in Pfeilrichtung bis zum Anschlag drehen und dann abziehen. 5-26 Ersetzen der Trommelpatrone...
Seite 288 Entfernen Sie die Verpackungsmaterialien e und f, indem Sie die Griffe festhalten und in Pfeilrichtung abziehen. Halten Sie das Verpackungsmaterial g, und ziehen Sie es ab, wie in der Abbildung gezeigt. WICHTIG • Berühren Sie nicht die elektrischen Kontakte. Andernfalls kann es zu Beschädigungen der Trommelpatrone kommen.
Seite 289: Halten Sie Die Trommelpatrone Mit Beiden Händen, Und Legen
• Berühren Sie nicht den Übertragungsriemen. Andernfalls wird die Druckqualität beeinträchtigt. Setzen Sie den Trommelpatronenspeicher keinen Erschütterungen aus, und halten Sie ihn von Magnetfeldern fern. Andernfalls kann es zu Beschädigungen der Trommelpatrone kommen. Trommelpatronenspeicher Übertragungsriemen • Nach dem Entfernen der Verpackungsmaterialien installieren Sie die Trommelpatrone so schnell wie möglich im Drucker.
Seite 290 Ziehen Sie die Trommelpatrone herunter, bis sie einrastet b. WICHTIG Arretieren Sie die Trommelpatrone, bis sie sich in dem Zustand beﬁndet, der in der Abbildung dargestellt ist. Schließen Sie die obere Schutzabdeckung. Halten Sie den Griff an der oberen Schutzabdeckung, und schließen Sie sie sanft.
Seite 291: Vorsichtsmaßregeln Zum Umgang Mit Der Trommelpatrone
Vorsichtsmaßregeln zum Umgang mit der Trommelpatrone Die Trommelpatrone besteht aus lichtempﬁndlichen und komplizierten mechanischen Komponenten. Bei einem groben Umgang mit der Patrone kann die Patrone beschädigt oder die Druckqualität beeinträchtigt werden. Wenn Sie die Trommelpatrone installieren oder entfernen, sollten Sie die folgenden Vorsichtsmaßnahmen befolgen.
Seite 292 • Wenn eine Trommelpatrone zur Wartung aus dem Drucker genommen werden muss, legen Sie die Patrone direkt in die ursprüngliche Schutzhülle. • Berühren Sie nicht die elektrischen Kontakte. Andernfalls kann es zu Beschädigungen der Trommelpatrone kommen. Elektrische Kontakte Elektrische Kontakte •...
Seite 293: Lagerung Der Trommelpatronen
• Verwenden Sie grundsätzlich nur eine neue Patrone, deren Ablaufdatum, das auf der Verpackung angegeben ist, noch nicht abgelaufen ist. Lagerung der Trommelpatronen Beachten Sie die folgenden Punkte, wenn Sie eine neue Trommelpatrone lagern oder mit einer Trommelpatrone umgehen, die für Wartungszwecke oder wegen eines Umsetzens des Druckers aus dem Drucker genommen wurde.
Seite 294: Kalibrieren Des Druckers
Kalibrieren des Druckers Wenn sich die gedruckten Farben im Vergleich zu früheren Ausdrucken ändern, kalibrieren Sie den Drucker wie folgt. Öffnen Sie den Ordner [Drucker und Faxgeräte] oder [Drucker]. Für Windows 98/Me/2000: Wählen Sie [Einstellungen] ➞ [Drucker] aus dem [Start]-Menü. Für Windows XP Professional/Server 2003: Wählen Sie [Drucker und Faxgeräte] aus dem [Start]-Menü.
Seite 295 Wählen Sie das Symbol [Canon LBP5200] und anschließend aus dem Menü [Datei] die Option [Druckeinstellungen] (für Windows 2000/XP/Server 2003) oder [Eigenschaften] (für Windows 98/Me) aus. Das Dialogfeld [Eigenschaften] für den Drucker wird angezeigt. Zeigen Sie die Registerkarte [Seite einrichten] an, und klicken Sie dann auf [ ] (Statusfenster des Druckers anzeigen).
Seite 296 Das Statusfenster des Druckers wird angezeigt. Wählen Sie [Dienstprogramm] ➞ [Kalibrierung] aus dem Menü [Optionen] aus. Der Drucker beginnt mit der Kalibrierung. Die Kalibrierung dauert ca. 65 Sekunden. Bitte warten Sie einen Augenblick. Kalibrieren des Druckers 5-35...
Seite 297: Reinigen Der Verschmelzungswalze
Reinigen der Verschmelzungswalze Wenn auf der Vorder- oder Rückseite des gedruckten Papiers schwarze punktförmige Verschmierungen auftreten, muss die Verschmelzungswalze wie folgt gereinigt werden. Durch das Reinigen der Walze werden Druckprobleme vermieden. Zur Reinigung der Verschmelzungswalze muss zunächst die in der Abbildung dargestellte Reinigungsseite auf einem Blatt A4-Papier gedruckt werden.
Seite 298 Ziehen Sie das Hilfsfach heraus a a a a , und öffnen Sie das Erweiterungsfach b b b b . Legen Sie ein Blatt A4-Papier in das Mehrzweckfach ein. Öffnen Sie das Statusfenster des Druckers. Einzelheiten zum Öffnen des Statusfensters des Druckers ﬁnden Sie unter "Anzeigen des Statusfensters des Druckers,"...
Seite 299 Wählen Sie [Dienstprogramm] ➞ [Reinigung] aus dem Menü [Optionen] aus. Die Reinigungsseite wird gedruckt. Legen Sie die Reinigungsseite mit der bedruckten Seite nach unten und der Pfeilmarkierung in den Drucker weisend in das Mehrzweckfach ein. Wenn bereits anderes Papier in das Mehrzweckfach eingelegt wurde, legen Sie die Reinigungsseite ein, bevor Sie auf [ ] (Fortsetzen) klicken.
Seite 300 Das Papier wird langsam in den Drucker eingezogen, und der Drucker beginnt mit der Reinigung der Verschmelzungswalze. HINWEIS • Die Reinigung dauert etwa 3 Minuten. • Die Reinigung kann nicht unterbrochen werden. Warten Sie, bis die Reinigung abgeschlossen ist. Reinigen der Verschmelzungswalze 5-39...
Seite 301: Reinigung Des Druckers
Reinigung des Druckers Damit Ihre Ausdrucke eine optimale Druckqualität erzielen, reinigen Sie gelegentlich das Druckeräußere sowie die Lufteinlass- und Luftauslassschlitze. Zur Vermeidung von Beschädigungen des Druckers und elektrischen Schlägen bei der Reinigung beachten Sie die folgenden Vorsichtsmaßnahmen, wenn Sie den Drucker reinigen.
Seite 302: Drücken Sie Den Netzschalter, Um Den Drucker Auszuschalten
Drücken Sie den Netzschalter, um den Drucker auszuschalten a a a a , trennen Sie das USB-Kabel ab b b b b , und ziehen Sie den Netzstecker aus der Netzsteckdose c c c c . Wringen Sie ein mit Wasser oder einer milden verdünnten Spülmittellösung befeuchtetes weiches Tuch fest aus, und wischen Sie anhaftenden Schmutz ab.
Seite 303 Nachdem Sie den Schmutz abgewischt haben, wischen Sie den Drucker mit einem trockenen Tuch ab. Wenn der Drucker vollständig trocken ist, stecken Sie den Netzstecker in die Netzsteckdose, und schließen Sie das USB- Kabel wieder an. 5-42 Reinigung des Druckers...
Seite 304: Transport Des Druckers
Transport des Druckers Beim Aufstellen des Druckers an einer anderen Stelle oder Transport des Druckers zur Wartung stellen Sie sicher, dass die folgenden Schritte befolgt werden. WARNUNG Wenn Sie den Drucker transportieren, sollten Sie den Drucker grundsätzlich ausschalten, den Netzstecker ziehen und das Schnittstellenkabel abtrennen. Wenn Sie den Drucker transportieren, ohne die Kabel abzutrennen, können das Elektrokabel und das Schnittstellenkabel beschädigt werden, was zu einem Brand oder elektrischen Schlag führen kann.
Seite 305 Transport des Druckers Gehen Sie wie folgt vor, um den Drucker zu transportieren. Wenn der 250-Blatt- Papiereinzug im Drucker installiert ist, lesen Sie im folgenden Abschnitt "Wenn der 250-Blatt-Papiereinzug installiert ist". Drücken Sie den Netzschalter, um den Drucker auszuschalten , trennen Sie das USB-Kabel ab , und ziehen Sie den a a a a b b b b...
Seite 306: Schließen Sie Die Schnittstellenkabel Mit Ausnahme Des Usb
Setzen Sie den Drucker am Aufstellungsort vorsichtig ab. VORSICHT Setzen Sie den Drucker langsam und vorsichtig ab. Wenn Ihre Hände vom Drucker eingeklemmt werden, besteht Verletzungsgefahr. WICHTIG Stellen Sie sicher, dass am Aufstellungsort ausreichend Platz für das optionale Zubehör und die Verbindungskabel vorhanden ist. Schließen Sie die Schnittstellenkabel mit Ausnahme des USB- Kabels an, und schließen Sie das Netzkabel an.
Seite 307: Wenn Der 250-Blatt-Papiereinzug Installiert Ist
Wenn der 250-Blatt-Papiereinzug installiert ist Wenn der optionale 250-Blatt-Papiereinzug installiert ist, entfernen Sie den Papiereinzug auf folgende Weise, bevor Sie den Drucker transportieren. VORSICHT • Transportieren Sie den Drucker nicht bei installiertem 250-Blatt-Papiereinzug. • Wenn Sie den Drucker transportieren, halten Sie ihn grundsätzlich an den Griffen fest und niemals an der Papierkassette, der Rückseite oder anderswo.
Seite 308 Drücken Sie den Netzschalter, um den Drucker auszuschalten a a a a , trennen Sie das USB-Kabel ab b b b b , und ziehen Sie den Netzstecker aus der Netzsteckdose c c c c . Ziehen Sie alle Schnittstellenkabel und das Netzkabel vom Drucker ab.
Seite 309 Tragen Sie den Papiereinzug zum Aufstellungsort. Beim Tragen des Papiereinzugs halten Sie die Griffe an beiden Seiten, wie in der Abbildung gezeigt. WICHTIG Stellen Sie sicher, dass am Aufstellungsort ausreichend Platz für das Anbringen der Kabel usw. vorhanden ist. Setzen Sie den Drucker langsam auf den Papiereinzug. Setzen Sie den Drucker so ab, dass die Transportgriffe an den Vertiefungen des Papiereinzugs ausgerichtet sind.
Seite 310 Schließen Sie die Schnittstellenkabel mit Ausnahme des USB- Kabels an, und schließen Sie das Netzkabel an. Stecken Sie den Netzstecker fest in die Netzsteckdose. Schließen Sie das USB-Kabel an. ● Transport des Druckers Wenn Sie den Drucker transportieren, z.B. um ihn an einen anderen Ort zu stellen, entfernen Sie die Tonerpatronen, und setzen Sie den Drucker und die Einzelteile mit ihrem Schutzmaterial in die ursprüngliche Verpackung, um Beschädigungen während des Transports zu vermeiden.
Seite 311: Umgang Mit Dem Drucker
Umgang mit dem Drucker Dieser Drucker besteht aus einer Vielzahl elektronischer und empﬁndlicher optischer Komponenten. Lesen Sie den folgenden Abschnitt aufmerksam durch, und seien Sie im Umgang mit dem Drucker vorsichtig. WICHTIG Die Methoden beim Umgang mit dem Drucker werden auch unter "Wichtige Sicherheitsvorschriften,"...
Seite 312: Vorsichtsmaßregeln Für Die Lagerung Des Druckers
• Öffnen Sie die obere Schutzabdeckung nicht während eines Druckvorgangs. Andernfalls kann es zu Beschädigungen des Druckers kommen. • Öffnen und schließen Sie das Mehrzweckfach, das Neben-Ausgabefach und die obere Schutzabdeckung des Druckers vorsichtig. Wenn Sie mit dem Drucker nicht vorsichtig umgehen, kann der Drucker beschädigt werden.
Seite 313 5-52 Umgang mit dem Drucker...
Seite 314: Optionales Zubehör
Optionales Zubehör KAPITEL In diesem Kapitel werden die Sonderzubehörteile sowie die Verfahren zu ihrem Einbau am Drucker beschrieben. Optionales Zubehör ........... . . 6-2 Netzwerkkarte (AXIS 1611) .
Seite 315: 250-Blatt-Papiereinzug
Optionales Zubehör Das folgende optionale Zubehör ist erhältlich, um sämtliche Funktionen dieses Druckers zu nutzen. Sie können diese Produkte bei Bedarf kaufen. Bei Fragen zum optionalen Zubehör wenden Sie sich an den Händler, bei dem Sie den Drucker gekauft haben. 250-Blatt-Papiereinzug Der 250-Blatt-Papiereinzug wird im unteren Bereich des Druckers angebracht.
Seite 316: Netzwerkkarte (Axis 1611)
Netzwerkkarte (AXIS 1611) Mit der optionalen Netzwerkkarte (AXIS 1611) können Sie den LBP5200 direkt über ein Netzwerk benutzen. Weitere Einzelheiten über die AXIS 1611 ﬁnden Sie auf der Website von Axis Communications (http://www.axis.com/). Netzwerkkarte (AXIS 1611) Optionales Zubehör...
Seite 317: Installieren Des 250-Blatt-Papiereinzugs
Installieren des 250-Blatt-Papiereinzugs Platz zur Aufstellung Die folgenden Zahlen stellen die Abmessungen der einzelnen Druckerteile, des erforderlichen Platzes um den Drucker herum sowie der Fußpositionen dar, wenn der 250-Blatt-Papiereinzug im Drucker installiert ist. • Druckerabmessungen • Fußpositionen (Papiereinzug) 129,5 56,5 (mm) •...
Seite 318: Überprüfen Des Verpackungsinhalts
Überprüfen des Verpackungsinhalts Vor der Installation des 250-Blatt-Papiereinzugs sollten Sie überprüfen, ob die folgenden Artikel in der Verpackung enthalten waren. Sollte eine Komponente fehlen oder beschädigt sein, wenden Sie sich an den Händler, bei dem Sie den Papiereinzug gekauft haben. Papiereinzugseinheit PF-96 Installieren des 250-Blatt-Papiereinzugs Gehen Sie wie folgt vor, um den 250-Blatt-Papiereinzug an der Unterseite des...
Seite 319 • Der 250-Blatt-Papiereinzug ist mit Cellophanband und Verpackungsmaterial versehen, um ihn vor Vibrationen und Erschütterungen während des Transports zu schützen. Bevor Sie den Papiereinzug benutzen, sollten Sie unbedingt das gesamte Verpackungsmaterial entfernen. • Bewahren Sie das Verpackungsmaterial sorgfältig auf, da Sie es für den Transport oder die Reparatur des 250-Blatt-Papiereinzugs benötigen.
Seite 320 VORSICHT • Dieser Drucker wiegt etwa 22,7 kg. (Haupteinheit: Etwa 17 kg; 4 x Tonerpatrone: Etwa 3,2 kg; Trommelpatrone: Etwa 2,5 kg). Achten Sie darauf, sich beim Tragen des Druckers nicht zu verheben. • Wenn Sie den Drucker bewegen, halten Sie ihn grundsätzlich an den Griffen fest und niemals an der Vorder- oder Rückseite oder an den Belüftungsschlitzen.
Seite 321 Ziehen Sie die Papierkassette aus dem Papiereinzug. Entfernen Sie das Band, das die hintere Papierführung sichert. Drücken Sie die Papierkassettenplatte , und entfernen Sie a a a a das Verpackungsmaterial durch Drehen nach links b b b b Installieren des 250-Blatt-Papiereinzugs...
Seite 322 Setzen Sie die Papierkassette in den Papiereinzug. Setzen Sie den Drucker langsam auf den Papiereinzug. Richten Sie den Drucker so aus, dass die Griffe am Drucker mit den Vertiefungen des Papiereinzugs übereinstimmen. Transportgriffe Vertiefungen VORSICHT Setzen Sie den Drucker langsam und vorsichtig auf den Papiereinzug. Wenn Ihre Hände vom Drucker eingeklemmt werden, besteht Verletzungsgefahr.
Seite 323: Entfernen Des 250-Blatt-Papiereinzugs
Schließen Sie das USB-Kabel an. WICHTIG • Informationen zum Einlegen von Papier ﬁnden Sie unter "Drucken von der Papierkassette," auf S. 2-36. • Wenn Sie zum ersten Mal nach der Installation des Papiereinzugs Papier einlegen, sollten Sie den Drucker unbedingt mindestens einmal einschalten, bevor Sie das Papier einlegen.
Seite 324 Schließen Sie die Schnittstellenkabel mit Ausnahme des USB- Kabels an, und schließen Sie das Netzkabel an. Stecken Sie den Netzstecker fest in die Netzsteckdose. Schließen Sie das USB-Kabel an. Installieren des 250-Blatt-Papiereinzugs 6-11...
Seite 325: Installieren Der Netzwerkkarte (Axis 1611)
Installieren der Netzwerkkarte (AXIS 1611) Mit der optionalen Netzwerkkarte (AXIS 1611) können Sie den LBP5200 direkt über ein Netzwerk benutzen. Weitere Einzelheiten über die AXIS 1611 ﬁnden Sie auf der Website von Axis Communications (http://www.axis.com/). Wenn die Computer direkt mit der Netzwerkkarte verbunden sind Client LBP5200 (Windows 98/Me/2000)
Seite 326: Überprüfen Des Verpackungsinhalts
Überprüfen des Verpackungsinhalts Vor der Installation der Netzwerkkarte sollten Sie überprüfen, ob die folgenden Artikel in der Verpackung enthalten sind. Sollte eine Komponente fehlen oder beschädigt sein, wenden Sie sich an den Händler, bei dem Sie die Netzwerkkarte gekauft haben. Netzwerkkarte AXIS 1611 (AXIS 1611)
Seite 327: Installieren Der Netzwerkkarte
d d d d Betriebslämpchen e e e e MAC-Adressenetikett Dieses Licht leuchtet auf, wenn der Drucker Zeigt die MAC-Adresse dieser Netzwerkkarte an. eingeschaltet ist. Wenn dieses Licht beim Einschalten des Druckers nicht auﬂeuchtet, funktioniert die Netzwerkkarte nicht korrekt. Installieren der Netzwerkkarte Gehen Sie wie folgt vor, um die Netzwerkkarte im Erweiterungskarten-Steckplatz an der Rückseite des Druckers zu installieren.
Seite 328 Drücken Sie den Netzschalter, um den Drucker auszuschalten a a a a , trennen Sie das USB-Kabel ab b b b b , und ziehen Sie den Netzstecker aus der Netzsteckdose c c c c . Ziehen Sie alle Schnittstellenkabel und das Netzkabel vom Drucker ab.
Seite 329: Schrauben Sie Den Oberen Und Unteren Teil Der Netzwerkkarte
WICHTIG Sie benötigen diese Schrauben für das Anbringen der Netzwerkkarte. Sie benötigen auch die Schutzplatte, wenn Sie die Netzwerkkarte wieder entfernen. Bewahren Sie diese Teile auf, und werfen Sie sie nicht weg. Setzen Sie die Netzwerkkarte in den Erweiterungssteckplatz. Halten Sie die Metallteile der Netzwerkkarte, und führen Sie die Karte so ein, dass sie an den Führungsschienen im Erweiterungssteckplatz ausgerichtet ist.
Seite 330 Schließen Sie das LAN-Kabel an. Achten Sie darauf, dass Sie ein LAN-Kabel verwenden, das mit dem LAN- Anschluss auf der Netzwerkkarte kompatibel ist und für das von Ihnen verwendete Netzwerk geeignet ist. HINWEIS Im Lieferumfang der Netzwerkkarte ist kein LAN-Kabel enthalten. Wenn Sie die Netzwerkkarte installieren, um den Drucker an ein Netzwerk anzuschließen, benötigen Sie ein Zweiader-Drillkabel der Kategorie 5.
Seite 331: Prüfen Sie, Ob Das Betriebslämpchen An Der Netzwerkkarte
Drücken Sie den Netzschalter, um den Drucker einzuschalten. WICHTIG Wenn die Netzwerkkarte nicht korrekt funktioniert, lesen Sie das Anwenderhandbuch zur AXIS 1611, oder es wird eine Fehlermeldung im Statusfenster des Druckers angezeigt. Prüfen Sie, ob das Betriebslämpchen an der Netzwerkkarte leuchtet.
Seite 332: Entfernen Der Netzwerkkarte
Entfernen der Netzwerkkarte Entfernen Sie die Netzwerkkarte auf folgende Weise. Legen Sie die Schutzplatte für den Erweiterungskarten-Steckplatz bereit, die Sie bei der Installation der Netzwerkkarte entfernt haben. VORSICHT • Vergewissern Sie sich, dass der Drucker ausgeschaltet ist und alle Schnittstellenkabel und das Netzkabel vom Drucker abgetrennt sind, bevor Sie die Netzwerkkarte entfernen.
Seite 333 Stecken Sie den Netzstecker fest in die Netzsteckdose. Schließen Sie das USB-Kabel an. 6-20 Installieren der Netzwerkkarte (AXIS 1611)
Seite 334 Fehlersuche KAPITEL In diesem Kapitel wird beschrieben, wie Probleme, z.B. Papierstaus und schlechte Druckqualität, gelöst werden können. Fehlersuche-Diagramm ..........7-2 Alarmanzeige .
Seite 335: Fehlersuche-Diagramm
Fehlersuche-Diagramm Wenn während des Betriebs des Druckers Probleme auftreten, folgen Sie dem unten dargestellten Ablaufdiagramm, um die Fehlerursache zu ﬁnden. Der Druckertreiber ist nicht korrekt Druckertreiber kann installiert. nicht verwendet ➞Kapitel 7: Installationsprobleme (S. 7-43) werden. Nein Es kann nicht Die Alarmlampe leuchtet oder blinkt.
Seite 336: Alarmanzeige
Alarmanzeige Wenn im Drucker ein Problem auftritt, leuchtet die (rote) Alarmanzeige auf oder blinkt. Wenn die Alarmlampe auﬂeuchtet, ist ein Servicefehler aufgetreten. Lesen Sie in diesem Fall den Abschnitt "Service-Ruf," auf S. 7-29. Wenn die Alarmlampe blinkt, folgen Sie den Anweisungen im Statusfenster des Druckers.
Seite 337: Papierstaus
Papierstaus Die folgenden Meldungen werden im Statusfenster des Druckers angezeigt, wenn es während des Druckvorgangs zu einem Papierstau kommt. Entfernen Sie das gestaute Papier entsprechend der angezeigten Meldung. Meldung Verfahren zum Beheben des Papierstaus Papierstau im Gerät "Papierstau im Drucker," auf S. 7-6 "Papierstau im hinteren Teil des Druckers,"...
Seite 338 VORSICHT • Berühren Sie auf keinen Fall die elektrischen Kontakte oder die Räder unter der oberen Schutzabdeckung. Andernfalls besteht die Gefahr eines elektrischen Schlags oder von Verletzungen von Personen. • Achten Sie beim Beheben des Papierstaus darauf, dass kein Toner an Ihre Kleidung oder Ihre Hände gelangt.
Seite 339: Papierstau Im Drucker
Papierstau im Drucker Wenn im Statusfenster des Druckers die Meldung [Papierstau im Gerät] angezeigt wird, entfernen Sie das Papier auf folgende Weise. Wenn Papier im Ausgabefach gestaut ist, ziehen Sie das gestaute Papier heraus. Wenn Papier im Mehrzweckfach gestaut ist, ziehen Sie das gestaute Papier heraus.
Seite 340 Wenn der 250-Blatt-Papiereinzug installiert ist, verfahren Sie wie folgt. ● Ziehen Sie die Papierkassette heraus. ● Ziehen Sie das gestaute Papier heraus. WICHTIG Wenn sich das gestaute Papier nicht leicht entfernen lässt, fahren Sie mit dem nächsten Schritt fort. Versuchen Sie nicht, das Papier gewaltsam zu entfernen. ●...
Seite 341 Öffnen Sie die obere Schutzabdeckung. Halten Sie den Griff an der oberen Schutzabdeckung, und öffnen Sie sie bis zum Anschlag. Entfernen Sie die Trommelpatrone aus dem Drucker. Drücken Sie die Trommelpatrone in Pfeilrichtung a, und heben Sie sie gerade nach oben b heraus. Papierstaus...
Seite 342 Wenn Papier in der Trommelpatrone gestaut ist, versuchen Sie nicht, das Papier gewaltsam herauszuziehen, sondern folgen Sie den Anweisungen unter "Papierstau in der Trommelpatrone," auf S. 7-27. WICHTIG • Wenn Sie das Trommelinnere mit der Hand berühren oder verkratzen, kann dadurch die Druckqualität beeinträchtigt werden.
Seite 343 • Berühren Sie nicht die elektrischen Kontakte. Andernfalls kann es zu Beschädigungen der Trommelpatrone kommen. Elektrische Kontakte Elektrische Kontakte • Berühren Sie nicht den Übertragungsriemen. Andernfalls wird die Druckqualität beeinträchtigt. Setzen Sie den Trommelpatronenspeicher keinen Erschütterungen aus, und halten Sie ihn von Magnetfeldern fern. Andernfalls kann es zu Beschädigungen der Trommelpatrone kommen.
Seite 344 Drücken Sie den grünen Verriegelungs-Lösehebel , und ziehen Sie das gestaute Papier heraus Nehmen Sie die Trommelpatrone aus der Schutzhülle. Papierstaus 7-11...
Seite 345 Halten Sie die Trommelpatrone mit beiden Händen, und installieren Sie sie im Drucker. Richten Sie die Dreiecksmarkierung an der Trommelpatrone an der Dreiecksmarkierung im Drucker aus, wenn Sie die Trommelpatrone installieren Ziehen Sie die Trommelpatrone herunter, bis sie einrastet b. 7-12 Papierstaus...
Seite 346 WICHTIG Arretieren Sie die Trommelpatrone, bis sie sich in dem Zustand beﬁndet, der in der Abbildung dargestellt ist. Schließen Sie die obere Schutzabdeckung. Halten Sie den Griff an der oberen Schutzabdeckung, und schließen Sie sie sanft. Wenn im Statusfenster des Druckers weiterhin eine Meldung zu gestautem Papier im Geräteinneren angezeigt wird, nachdem die obere Schutzabdeckung geschlossen wurde, kann dies daran liegen, dass sich im Druckerinneren noch Papierreste beﬁnden.
Seite 347: Papierstau Im Hinteren Teil Des Druckers
Papierstau im hinteren Teil des Druckers Wenn im Statusfenster des Druckers die Meldung [Papierstau im hinteren Teil des Druckers] angezeigt wird, entfernen Sie das gestaute Papier auf folgende Weise. VORSICHT Die Verschmelzungseinheit wird während des Betriebs des Druckers heiß. Achten Sie darauf, dass Sie die Bereiche um die Verschmelzungseinheit herum nicht berühren.
Seite 348 Kippen Sie die beiden grünen Druckablasshebel auf der linken und rechten Seite der Verschmelzungseinheit zu sich hin, um den Druck in der Verschmelzungseinheit abzulassen. Ziehen Sie das gestaute Papier heraus. Öffnen Sie die obere Schutzabdeckung. Halten Sie den Griff an der oberen Schutzabdeckung, und öffnen Sie sie bis zum Anschlag.
Seite 349 Entfernen Sie die Trommelpatrone aus dem Drucker. Drücken Sie die Trommelpatrone in Pfeilrichtung a, und heben Sie sie gerade nach oben b heraus. Wenn Papier in der Trommelpatrone gestaut ist, versuchen Sie nicht, das Papier gewaltsam herauszuziehen, sondern folgen Sie den Anweisungen unter "Papierstau in der Trommelpatrone,"...
Seite 350 WICHTIG • Wenn Sie das Trommelinnere mit der Hand berühren oder verkratzen, kann dadurch die Druckqualität beeinträchtigt werden. Sie sollten unter keinen Umständen die Trommel berühren oder die Schutzabdeckung der Trommel öffnen. Achten Sie darauf, empﬁndliche Bereiche, wie den Sensor oder die elektrischen Kontakte, nicht zu berühren.
Seite 351: Drücken Sie Den Grünen Verriegelungs-Lösehebel
• Berühren Sie nicht den Übertragungsriemen. Andernfalls wird die Druckqualität beeinträchtigt. Setzen Sie den Trommelpatronenspeicher keinen Erschütterungen aus, und halten Sie ihn von Magnetfeldern fern. Andernfalls kann es zu Beschädigungen der Trommelpatrone kommen. Trommelpatronenspeicher Übertragungsriemen Setzen Sie die Trommelpatrone in ihre Schutzhülle. Drücken Sie den grünen Verriegelungs-Lösehebel , und ziehen Sie das gestaute Papier heraus...
Seite 352 WICHTIG Wenn Sie das gestaute Papier auf diese Weise nicht ﬁnden konnten, beﬁndet sich das gestaute Papier möglicherweise in der Verschmelzungseinheit im hinteren Teil des Druckers. In diesem Fall überspringen Sie die Schritte 7 bis 9, und fahren Sie ab Schritt 10 fort (➞ S. 7-20), um den Papierstau zu beheben. Während Sie diese Schritte ausführen, sollten Sie die obere Schutzabdeckung des Druckers nicht schließen.
Seite 353 Ziehen Sie die Trommelpatrone herunter, bis sie einrastet b. WICHTIG Arretieren Sie die Trommelpatrone, bis sie sich in dem Zustand beﬁndet, der in der Abbildung dargestellt ist. Schließen Sie die obere Schutzabdeckung. Halten Sie den Griff an der oberen Schutzabdeckung, und schließen Sie sie sanft.
Seite 354: Wenn Die Papierstau-Meldung Nicht Gelöscht Wird, Drücken
Wenn die Papierstau-Meldung nicht gelöscht wird, drücken Sie den Netzschalter, um den Drucker auszuschalten trennen Sie das USB-Kabel ab , und ziehen Sie den Netzstecker aus der Netzsteckdose VORSICHT Während des Betriebs des Druckers wird der Bereich um die Verschmelzungseinheit heiß. Vergewissern Sie sich, dass die Verschmelzungseinheit vollständig abgekühlt ist, bevor Sie wie folgt vorgehen.
Seite 355 Bringen Sie die grünen Druckablasshebel an der Verschmelzungseinheit wieder in ihre ursprüngliche Position. Schließen Sie das Neben-Ausgabefach. Drehen Sie die Verriegelungslösehebel an der Rückseite des Druckers in Pfeilrichtung, um die Verriegelung zu lösen. 7-22 Papierstaus...
Seite 356 Halten Sie die Verschmelzungseinheit am Griff fest, und nehmen Sie sie heraus. VORSICHT Die Verschmelzungseinheit wiegt etwa 1,7 kg. Die Rückseite ist schwerer. Halten Sie die Verschmelzungseinheit gut fest. Wenn Sie die Verschmelzungseinheit fallen lassen, kann dies zu Verletzungen führen. Die Rückseite ist schwerer.
Seite 357 Seite der Verschmelzungseinheit zu sich hin, um den Druck in der Verschmelzungseinheit abzulassen. Ziehen Sie das gestaute Papier heraus. WICHTIG Wenn sich das Papier vollständig um die Verschmelzungswalze gewickelt hat und nicht entfernt werden kann, wenden Sie sich an Ihren Canon-Servicepartner. 7-24 Papierstaus...
Seite 358 Bringen Sie die grünen Druckablasshebel an der Verschmelzungseinheit wieder in ihre ursprüngliche Position. Schließen Sie das Neben-Ausgabefach. Halten Sie die Verschmelzungseinheit am Griff fest, und setzen Sie sie fest ein. Papierstaus 7-25...
Seite 359 Verriegeln Sie die Verschmelzungseinheit durch Drehen der Verriegelungslösehebel in Pfeilrichtung. Schließen Sie die Schnittstellenkabel mit Ausnahme des USB- Kabels an, und schließen Sie das Netzkabel an. Stecken Sie den Netzstecker fest in die Netzsteckdose. Schließen Sie das USB-Kabel an. Drücken Sie den Netzschalter, um den Drucker einzuschalten. Wenn im Statusfenster des Druckers weiterhin eine Meldung zu gestautem Papier im hinteren Teil des Druckers angezeigt wird, nachdem der Drucker eingeschaltet wurde, kann dies daran liegen, dass sich im Druckerinneren noch Papierreste...
Seite 360: Papierstau In Der Trommelpatrone
Papierstau in der Trommelpatrone Wenn Papier wie in der Abbildung dargestellt in der Trommelpatrone gestaut ist, entfernen Sie das gestaute Papier auf folgende Weise. Drehen Sie den Knopf an der Trommelpatrone in Pfeilrichtung. Papierstaus 7-27...
Seite 361: Heben Sie Die Abdeckung
Heben Sie die Abdeckung an, und entfernen Sie das gestaute Papier WICHTIG Berühren Sie nicht den Übertragungsriemen. Andernfalls wird die Druckqualität beeinträchtigt. Übertragungsriemen Setzen Sie die Abdeckung in ihre Ausgangsposition zurück, und drehen Sie den Knopf in Pfeilrichtung Fahren Sie mit dem nächsten Schritt fort, um das gestaute Papier zu entfernen. Wenn im Inneren des Druckers gestautes Papier entfernt wird ➞...
Seite 362: Service-Ruf
Service-Ruf Wenn der Drucker nicht korrekt funktioniert und das Problem nicht behoben werden kann, leuchtet die (rote) Alarmanzeige auf, und im Statusfenster des Druckers wird der folgende Service-Ruf angezeigt. Leuchtet Wenn der Service-Ruf angezeigt wird, schalten Sie den Drucker wie folgt aus und wieder ein.
Seite 363 Drücken Sie den Netzschalter, um den Drucker auszuschalten , trennen Sie das USB-Kabel ab , und ziehen Sie den Netzstecker aus der Netzsteckdose Wenden Sie sich an Ihren Canon-Vertragshändler. Schildern Sie Ihrem Canon-Vertragshändler die aufgetretenen Probleme, und teilen Sie ihm den notierten Fehlercode mit. 7-30 Service-Ruf...
Seite 364: Probleme Mit Der Druckqualität
Wenn ein Symptom auftritt, das in diesem Abschnitt nicht erwähnt wird, oder wenn das Problem mit den hier aufgeführten Lösungsvorschlägen nicht behoben werden konnte, oder wenn Sie die Fehlerursache nicht ermitteln konnten, wenden Sie sich an Ihren Canon-Vertragshändler. Weiße Streifen erscheinen. Grund Die Trommel in der Trommelpatrone ist verschlissen oder beschädigt.
Seite 365 Grund 2 Die letzte gedruckte Seite wird in dunkler Farbe ausgegeben. Abhilfe Stellen Sie [Spezieller Druckmodus] im Druckertreiber auf [Spezialeinstellungen 3]. Wenn das Problem damit behoben wurde, setzen Sie [Spezieller Druckmodus] wieder auf [Aus]. Sie aktualisieren die Einstellung für [Spezieller Druckmodus] im Dialogfeld [Einstellungen für die Druckausgabe], indem Sie auf [Einstellungen für die Druckausgabe] auf der Registerkarte [Endverarbeitung] klicken.
Seite 366 Die Ausdrucke erscheinen insgesamt dunkel. Grund 1 Die Einstellung [Tonerdichte] ist nicht geeignet. Abhilfe Ziehen Sie den Schieberegler für die [Tonerdichte] im Druckertreiber in Richtung [Hell]. Klicken Sie auf der Registerkarte [Qualität] auf [Details], und geben Sie im Dialogfeld [Detaileinstellungen] einen Wert für die [Tonerdichte] an. Grund 2 Der Drucker ist direktem Sonnenlicht oder starken Lichtquellen ausgesetzt.
Seite 367 WICHTIG Wenn das Problem durch keine der oben aufgeführten Maßnahmen behoben werden konnte, hat die Verschmelzungseinheit wahrscheinlich ihre maximale Lebensdauer erreicht. Sie sollten die Verschmelzungseinheit ersetzen. Die Lebensdauer der Verschmelzungseinheit bei einem Druck im Format A4 beträgt etwa 50 000 Seiten. Um den Text herum erscheinen Verschmierungen durch verspritzten Toner.
Seite 368 Streifen erscheinen in den abgestuften Teilen, wenn Abbildungen mit Abstufungen gedruckt werden. Grund Die Graukompensation wird bei grauen Teilen der "Streifen" in der Graﬁk verwendet. Abhilfe Setzen Sie im Druckertreiber [Reines Schwarz verwenden] auf [Nie]. Sie geben [Reines Schwarz verwenden] im Dialogfeld [Detaileinstellungen] an, indem Sie auf der Registerkarte [Qualität] auf [Details] klicken.
Seite 369 Grund 2 Die Einstellungen für [Oberer Rand] und [Papierposition] sind in der Anwendung nicht korrekt konﬁguriert. Abhilfe Aktualisieren Sie die Einstellungen für [Oberer Rand] und [Papierposition] in der Anwendung. (➞ Informationen dazu ﬁnden Sie in der Bedienungsanleitung zu Ihrer Anwendung.) Die nächste Seite wird halb über die vorherige Seite gedruckt.
Seite 370 Toner haftet nicht vollständig am Papier an. Grund 1 Das Papier ist ungeeignet. Abhilfe Ersetzen Sie das Papier durch eine Papierart, die für diesen Drucker geeignet ist. (Siehe "Papieranforderungen," auf S. 2-2.) Grund 2 Es wird raues Papier verwendet. Abhilfe 1 Ändern Sie [Papierart] im Druckertreiber in [Schweres Papier].
Seite 371 Daten werden nicht in der korrekten Farbe (angegebenen Farbe) gedruckt, oder farbiger Text erscheint aufgrund von Farbabweichung verschwommen. Grund 1 Eine der vier Farbpatronen enthält kaum noch Toner, oder die Patrone ist verschlissen. Abhilfe 1 Führen Sie eine Kalibrierung aus. (Siehe "Kalibrieren des Druckers," auf S. 5- 33.) Abhilfe 2 Öffnen Sie das Dialogfeld [Verbrauchsmaterialien/Kopienzähler], und ersetzen...
Seite 372 Füllmuster werden nicht in der korrekten Farbe (angegebenen Farbe) gedruckt. Grund Das Füllmuster der Druckdaten und das Dither-Muster des Druckers stören sich gegenseitig. Abhilfe 1 Geben Sie kein Füllmuster in der Anwendung ein, und starten Sie den Druckvorgang erneut. Abhilfe 2 Ändern Sie die Einstellung [Farbhalbtöne] im Druckertreiber auf [Farbabstufung] oder [Farbton].
Seite 373: Papierprobleme
Papierprobleme Papier wird zerknittert ausgegeben. Grund 1 Das Papier wurde nicht korrekt in die Papierkassette eingelegt, die im optionalen 250-Blatt-Papiereinzug installiert ist. Abhilfe Legen Sie das Papier korrekt in die Papierkassette ein. (Siehe "Drucken von der Papierkassette," auf S. 2-36.) Grund 2 Das Papier wurde nicht gerade in das Mehrzweckfach gelegt.
Seite 374 Grund 4 Das Papier ist zu dünn. Abhilfe 1 Stellen Sie [Papierart] im Druckertreiber auf [Normal-Papier]. Öffnen Sie die Registerkarte [Papierquelle], um die Einstellung für [Papierart] zu ändern. Abhilfe 2 Stellen Sie [Spezieller Druckmodus] im Druckertreiber auf [Spezialeinstellungen 6]. Wenn das Problem damit behoben wurde, setzen Sie [Spezieller Druckmodus] wieder auf [Aus].
Seite 375: Wenn Nichts Gedruckt Wird
Wenn nichts gedruckt wird Überprüfen Sie die folgenden Punkte, wenn bei einem Druckvorgang aus einer Anwendung nichts gedruckt wird: Prüfen Sie, ob eine Fehlermeldung im Statusfenster des Druckers angezeigt wird. WICHTIG Wenn dies nicht der Fall ist, deinstallieren Sie die CAPT-Software, und installieren Sie sie erneut.
Seite 376: Installationsprobleme
Deinstallieren Sie den Treiber mit möglich ist Hilfe des Deinstallationsprogramms. ➞Kapitel 3: Deinstallieren der CAPT-Software (S. 3-86) Das [Deinstallationsprogramm für Canon-Drucker] befindet sich [Canon LBP5200] befindet sich unter unter [Alle Programme] [Software]. Nein ([Programme] unter Windows 98/Me/2000) im Menü [Start]. Nein...
Seite 377: Wenn Die Deinstallation Nicht Erfolgreich Ist
Wählen Sie [Canon LBP5200] im Dialogfeld [Software] aus, und klicken Sie auf [Ändern/Entfernen]. Für Windows 2000: Wählen Sie [Canon LBP5200] im Dialogfeld [Software] aus, und klicken Sie auf [Ändern/Entfernen]. Für Windows 98/Me: Wählen Sie [Canon LBP5200] im Dialogfeld [Software] aus, und klicken Sie auf [Hinzufügen/Entfernen].
Seite 378 Wählen Sie den Namen dieses Druckers aus, und klicken Sie auf [Löschen]. Klicken Sie auf [Ja]. Die Deinstallation beginnt. Bitte warten Sie einen Augenblick. Klicken Sie auf [Beenden]. Das Dialogfeld [Drucker löschen] wird geschlossen. Starten Sie Windows neu. Installationsprobleme 7-45...
Seite 379: Deinstallation Des Usb-Klasse-Treibers
[Systemsteuerung] aus, und klicken Sie dann auf [Software]. Vergewissern Sie sich, dass [Canon LBP5200] nicht im Dialogfeld [Software] angezeigt wird, und klicken Sie auf [ Für Windows 98/Me/2000: Vergewissern Sie sich, dass [Canon LBP5200] nicht im Dialogfeld [Software] angezeigt wird, und klicken Sie auf [ 7-46...
Seite 380 HINWEIS Wenn [Canon LBP5200] im Dialogfeld [Software] angezeigt wird, lesen Sie den Abschnitt "Wenn die Deinstallation nicht erfolgreich ist," auf S. 7-44, um [Canon LBP5200] aus dem Dialogfeld [Software] zu löschen. Wählen Sie aus dem [Start]-Menü [Systemsteuerung] aus, und klicken Sie dann auf [Leistung und Wartung] ➞ [System].
Seite 381 Klicken Sie auf [Hardware] ➞ [Geräte-Manager], und doppelklicken Sie anschließend auf [Universeller serieller Bus Controller]. Für Windows 98/Me: Öffnen Sie das Dialogfeld [Eigenschaften von System], klicken Sie auf die Registerkarte [Geräte-Manager], und doppelklicken Sie dann auf [Universeller serieller Bus Controller]. 7-48 Installationsprobleme...
Seite 382: Wählen Sie [Usb-Druckerunterstützung] Und Anschließend
Wählen Sie [USB-Druckerunterstützung] und anschließend [Deinstallieren] im Menü [Aktion] aus. Unter Windows 98 wählen Sie [Canon LBP5200] und unter Windows Me [Canon CAPT USB Device] aus, und klicken Sie anschließend auf [Entfernen]. WICHTIG • Die Installation kann nicht korrekt erfolgen, wenn der USB-Klasse-Treiber unter [Andere Geräte] aufgeführt ist.
Seite 383: Wenn Das Dialogfeld [Entfernen Des Geräts Bestätigen]
Wenn das Dialogfeld [Entfernen des Geräts bestätigen] angezeigt wird, klicken Sie auf [OK]. Klicken Sie auf [Schließen]. [Eigenschaften von System] wird geschlossen. Trennen Sie das USB-Kabel vom Computer, und starten Sie Windows neu. Nach dem Start von Windows installieren Sie die CAPT-Software erneut. (Siehe "Installieren der CAPT-Software,"...
Seite 384: Probleme Bei Der Freigabe Des Druckers
Die Installation wurde von einem Benutzer vorgenommen, der kein Mitglied der Administratorgruppe ist. Abhilfe Die CAPT-(Canon Advanced Printing Technology)-Software muss von einem Mitglied der Administratorgruppe installiert werden. Lassen Sie einen Benutzer mit den erforderlichen Rechten die Software installieren. * Unter Windows 2000 heißt dies [Lokaler Drucker].
Seite 385: Verschiedene Probleme
Verschiedene Probleme Der LBP5200 funktioniert nicht korrekt. Grund 1 Der LBP5200 ist nicht als Standarddrucker konﬁguriert. Abhilfe Stellen Sie den Drucker als Standarddrucker ein. Grund 2 Die CAPT-Software ist möglicherweise nicht richtig installiert. Abhilfe Um zu überprüfen, ob die CAPT-Software korrekt installiert ist, versuchen Sie, aus einer Anwendung zu drucken.
Seite 386 Bei Verwendung eines gemeinsam benutzten Druckers von Ihrem Computer aus dauert es sehr lange, bis der Status im Statusfenster des Druckers aktualisiert wird. Grund Auf Ihrem Druckserver ist ein Betriebssystem mit einem Windows-Firewall, wie Windows XP Service Pack 2, installiert, und der Windows-Firewall blockiert die Kommunikation mit Client-Computern.
Seite 387 7-54 Verschiedene Probleme...
Seite 388 Anhang KAPITEL Dieses Kapitel enthält die technischen Daten des Druckers, ebenso wie zugehörige Terminologie, ein Stichwortverzeichnis, eine Beschreibung der Wartungsdienste und das Verfahren zum Upgrade der Software. Technische Daten ............8-2 Technische Daten der Hardware .
Seite 389: Technische Daten
Technische Daten Technische Daten der Hardware Desktop-Seitendrucker Elektrostatisches Fotoverfahren (Verschmelzung nach Druckverfahren Bedarf) Bei kontinuierlichem Druck auf A4 Schwarzweiß: 19 Seiten/Min. Farbe: 4 Seiten/Min. Druckgeschwindigkeit: * Die Druckgeschwindigkeit sinkt in Stufen abhängig von Normal-Papier (64 bis 105 g/m dem Papierformat, der Papierart, der Anzahl der zu druckenden Seiten und dem Verschmelzungsmodus.
Seite 390 Umgebungstemperatur für den Betrieb: ° ° Betriebsumgebung 10 bis 30 C (50 bis 86 (nur Druckereinheit) Luftfeuchtigkeit: 10 bis 80% relative Feuchte (ohne Kondensationsbildung) ° Umgebungstemperatur für Lagerung: 0 bis 35 C (32 bis ° Lagerungsumgebung (nur Druckereinheit) Luftfeuchtigkeit: 35 bis 85% relative Feuchte (ohne Kondensationsbildung) USB-Schnittstelle * Windows 98/Me: USB Full-Speed (USB 1.1 äquivalent)
Seite 391 Original-Canon Toner Cartridge 701 Black (Schwarz) Bedruckbare Seiten: Ca. 5 000 Seiten* * Bei Papier im A4- oder Letter-Format mit einer Seitenabdeckung von 5 % bei Werkseinstellung der Druckdichte Original-Canon Toner Cartridge 701 Yellow (Gelb) Original-Canon Toner Cartridge 701 Magenta (Magenta) Original-Canon Toner Cartridge 701 Cyan (Cyan) Bedruckbare Seiten: Ca.
Seite 392: Technische Daten Der Software
Wenn die Verschmelzungseinheit zu den folgenden Original-Canon-Teilen gehört: Fuser KIT UM-96 Technische Daten der Software Drucksoftware CAPT (Canon Advanced Printing Technology) Kein Druck innerhalb 5,0 mm von der oberen, unteren, Bedruckbarer Bereich linken und rechten Kante des Papiers. (10 mm für Umschläge).
Seite 393: Abmessungen Der Einzelnen Teile
Abmessungen der einzelnen Teile ■ Drucker • Standardinstallation Obere Schutzabdeckung Neben-Ausgabefach Mehrzweckfach (mm) (mm) • Mit installiertem 250-Blatt-Papiereinzug Obere Schutzabdeckung Neben-Ausgabefach Mehrzweckfach (mm) (mm) ■ 250-Blatt-Papiereinzug 437,5 (mm) (mm) Abmessungen der einzelnen Teile...
Seite 394: Info Über Farbdruck
Info über Farbdruck In diesem Abschnitt werden die Farbgrundlagen und das Verfahren zur Reproduktion von Farben in diesem Drucker beschrieben. Die drei Grundfarben des Lichts und der Farbpigmente Die Farben, die Sie auf einem Computerbildschirm sehen, werden aus den drei Grundfarben Rot, Grün und Blau reproduziert.
Seite 395: Verfahren Zum Ausdrücken Von Farbe
Die drei Grundfarben des Lichts und der Farbpigmente beﬁnden sich also in einer ergänzenden Farbbeziehung. Das Rot im Licht und das Cyan im Pigment, das Grün im Licht und das Magenta im Pigment sowie das Blau im Licht und das Gelb im Pigment ergänzen einander. Ergänzende Farben Grün...
Seite 396: Info Über Farbdruck
Bei einem Drucker ist es nicht möglich, die Intensität von Tonerfarben zu ändern. Daher ist im Vergleich zu einem Computerbildschirm eine wesentlich höhere Anzahl an Punkten erforderlich, und die verschiedenen Farben werden reproduziert, indem S (Schwarz) zu C (Cyan), M (Magenta) und G (Gelb) addiert wird.
Seite 397: Erzielen Schönerer Farbdrucke
Die Daten werden in der lichtempﬁndlichen Trommel separat für jede Tonerfarbe reproduziert, und der Toner wird auf ein Zwischentransfermedium übertragen. Daten Fotoempfindliche Trommel Zwischentransfer-Einheit C M G Die Tonerfarbe ändert sich mit jedem Drehen der Zwischentransfer- Einheit. Nachdem die Daten für alle vier Farben auf die Zwischentransfer- Einheit transferiert wurden, wird das Dreht sich...
Seite 398: Anpassen Der Auflösung
Verwenden Sie die mit der Anwendungssoftware gelieferten Farbmuster oder Farbeinstellwerkzeuge, um die angezeigten Farben an die tatsächlich gedruckten Farben anzupassen. ■ Anpassen der Auﬂösung Es spielt keine Rolle, wie hoch die Auﬂösung der Druckdaten ist; Sie können keine bessere Druckqualität erzielen als es die Auﬂösung des Druckers zulässt. Eine Auﬂösung von 600 dpi ist für Druckerformate ausreichend.
Seite 399 ■ Wählen eines Druckmodus entsprechend dem Dokumentinhalt Berichte und Präsentationsmaterial, das auf Text und einfachen Diagrammen basiert, sowie Schwarzweiß-Dokumente benötigen keine hohe Bildqualität und können mit einer normalen Abstufung gedruckt werden. Der Druck dieser Dokumente in dem entsprechenden Modus kann zu einem Hochgeschwindigkeitsdruck führen. Damit Farbfotograﬁen und komplexe Illustrationen deutlich gedruckt werden, werden diese Daten mit einem hohen Maß...
Seite 400: Netspot Device Installer
Anwenderhandbuch zu Ihrer Netzwerkkarte (AXIS 1611). HINWEIS Abhängig von der mitgelieferten CD-ROM ist NetSpot Device Installer möglicherweise nicht enthalten. Wenn NetSpot Device Installer auf der mitgelieferten CD-ROM nicht enthalten ist, können Sie die Software von der Canon-Website herunterladen. NetSpot Device Installer 8-13...
Seite 401: Netspot Console
Protokolleinstellungen modiﬁzieren, den Druckerstatus beobachten, Druckauftragsvorgänge durchführen und eine Vielzahl von Druckerdaten konﬁgurieren und anzeigen. Einzelheiten zu NetSpot Console ﬁnden Sie im Anwenderhandbuch zu Netspot Console. HINWEIS Sie können NetSpot Console und das dazugehörige Anwenderhandbuch von der Canon-Website herunterladen. 8-14 NetSpot Console...
Seite 402: Windows-Firewall
Windows-Firewall Der Windows-Firewall ist ein Merkmal von Windows XP Service Pack 2 und anderen Betriebssystemen, mit dem Ihr Computer geschützt wird, indem ein nicht berechtigter Zugriff über das Netzwerk blockiert wird. Wenn auf Ihrem Druckserver ein Betriebssystem mit Windows-Firewall installiert ist, müssen Sie den Windows-Firewall so konﬁgurieren, dass die Kommunikation zwischen dem Druckserver und den Client-Computern nicht blockiert wird.
Seite 403 WICHTIG Sie können das Dienstprogramm auch starten, indem Sie [Ausführen] aus dem [Start]-Menü auswählen, und "D:\German\WF_UTIL\CNAC3FW.EXE" eingeben und auf [OK] klicken. (In diesem Fall wird davon ausgegangen, dass dem CD- ROM-Laufwerk der Buchstabe "D:" zugewiesen wurde. Der tatsächliche Buchstabe für das CD-ROM-Laufwerk hängt von dem Computer ab, den Sie verwenden.) Klicken Sie auf [Block.
Seite 404: Konﬁgurieren Des Windows-Firewalls, Um Die Blockierung Der Kommunikation Mit Client-Computern Einzurichten
Sie [Systemsteuerung] aus dem [Start]-Menü aus, und klicken Sie anschließend auf [Netzwerk- und Internetverbindungen] ➞ [Windows- Firewall]. Vergewissern Sie sich, dass das Kontrollkästchen neben [Canon LBP5200 RPC Server Process] auf der Registerkarte [Ausnahmen] im Dialogfeld [Windows- Firewall] aktiviert ist.
Seite 405 Doppelklicken Sie auf [Deutsch] und anschließend auf [WF_UTIL] und dann auf [CNAC3FW.EXE]. Das [CAPT-Windows-Firewall-Dienstprogramm] wird gestartet. WICHTIG Sie können das Dienstprogramm auch starten, indem Sie [Ausführen] aus dem [Start]-Menü auswählen, und "D:\German\WF_UTIL\CNAC3FW.EXE" eingeben und auf [OK] klicken. (In diesem Fall wird davon ausgegangen, dass dem CD- ROM-Laufwerk der Buchstabe "D:"...
Seite 406: Index
Bundsteg, 4-27, 4-54 Installation, 6-5 Paketinhalt, 6-5 Papiereinzugseinheit PF-96, 6-2 Platz zur Aufstellung, 6-4 CanoFine verwenden, 4-62 CAPT (Canon Advanced Printing Technology), 3- Client, 3-62, 3-75 Abbrechen eines Druckauftrags, 4-20 Abgleichmethode, 4-62 Abgleichmodus, 4-62 Abmessungen, 8-6 Administratorrechte, 3-23, 3-28, 3-33, 3-40, 3-45...
Seite 407 Vorsichtsmaßregeln zum Umgang, 5-50 Gerätestatus abfragen, 4-37 Drucker-Anschluss, 6-13 Druckerfreigabe-Einstellungen Windows 2000/XP/Server 2003, 3-70 Windows 98/Me, 3-66 Druckername, 3-18, 3-22, 3-37, 3-54 Helligkeit, 4-61 Druckertreiber Herunterladen und Installieren, 3-62, 3-76 Deinstallation, 3-86 Hilfsfach, 1-5 Installation, 3-5 Druckserver, 3-63 Info über Farbdruck, 8-7 Installation Eigenschaften von Drucker Windows 2000, 3-23...
Seite 408 Maximale Leistungsaufnahme, 8-3 Papierformat, 4-23 Mehrzweckfach, 1-5 Ändern (Papierkassette), 2-43 Monitorproﬁl, 4-62 Liste, 2-2 Papierführung, 2-38 Papierführungen, 1-5, 2-19 Papiergrenzführung, 2-20 Papiergrenzmarkierung, 2-39 Papierlampe, 1-7 Neben-Ausgabefach, 1-5, 2-13 Papierprobleme, 7-40 NetSpot Console, 8-14 Papierquelle, 4-28 NetSpot Device Installer, 8-13 Auswahl, 2-10 Netzwerkkarte Fassungsvermögen, 2-3 Entfernen, 6-19...
Seite 409 Anzeigen, 4-77 Dienstprogramm, 4-81 Papierformat eintragen, 4-80 Qualität, 4-58 Teile und Funktionen, 4-75 Verbrauchsmaterialien/Kopienzähler, 4-81 Voreinstellungen, 4-78 Status-Lämpchen, 6-13 Stromanschluss, 1-5 Ränder, 4-52 Stromversorgung Registerkarte [Abgleichen], 4-31 Anschließen des Netzkabels, 1-8 Registerkarte [Allgemein], 4-32 Ausschalten des Druckers, 1-12 Registerkarte [Anschlüsse], 4-34 Einschalten des Druckers, 1-11 Registerkarte [Details], 4-33 Netzschalter, 1-5...
Seite 410 Umschläge, 2-4, 2-27 Anschluss, 1-6 Kabel, 1-13 Klasse-Treiber, 3-9, 3-14, 3-27, 3-44 Verbesserte Sättigung, 4-62 Verriegelungslösehebel, 1-5, 7-22 Verschiedene Probleme, 7-52 Verschmelzungseinheit, 1-5 Verschmelzungswalze, 5-36 Verwendbares Papier, 2-2 Vollfarbe, 4-60 Wenn nichts gedruckt wird, 7-42 Wichtige Sicherheitsvorschriften, xv Windows-Firewall, 8-15 Index 8-23...
Seite 411: Lage Der Seriennummer
Die Etiketten sind für einen Kundendiensttechniker erforderlich, um die Seriennummer für Reparatur oder Wartung zu prüfen. Die Seriennummern sollten nicht entfernt werden. ■ Im Inneren der oberen Schutzabdeckung Seriennummer ■ Verpackungskarton (seitlich) LBP5200 9631AXXX [AA] XXXX000000 Seriennummer CANON INC. Made in China 8-24 Lage der Seriennummer...
