Eurotronic LIGHT butler Bedienungsanleitung

www.eurotronic.org
automatisches
Licht in allen
Räumen
2. Schrauben Sie anstelle der Glühlampe den
LIGHTbutler in die Fassung. Den Sicherheits-
abstand von 3 cm einhalten! Justieren Sie den
LIGHTbutler.
3. Schrauben Sie das Leuchtmittel in die Fassung
des LIGHTbutler. Die Fassung darf durch den
LIGHTbutler nicht an Stabilität verlieren. Evtl. Fas-
sung mit zusätzlichem Kabelbinder fixieren.
Bitte lesen Sie vor dem Anbringen des LIGHTbut-
lers die Bedienungsanleitung. Bewahren Sie die
Unterlagen zum Nachschlagen auf und geben Sie
diese bei Weitergabe des Gerätes mit.
Lieferumfang
1 LIGHTbutler
1 Bedienungsanleitung
Bestimmungsgemäße Verwendung

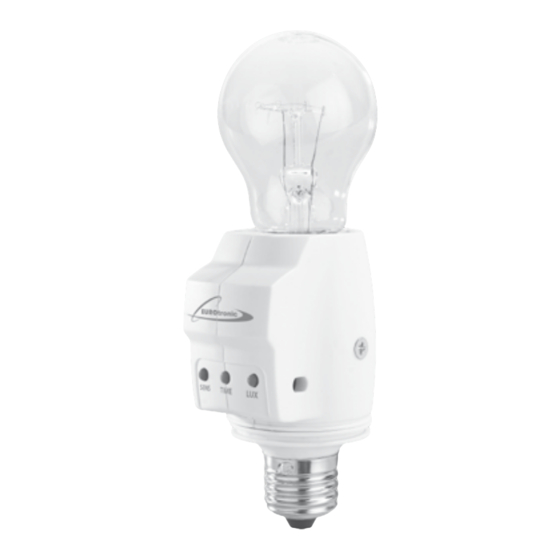

Mit dem LIGHTbutler haben Sie einen aktiven
Bewegungsmelder erworben, der zur sicheren
Beleuchtung von Räumen aller Art, sowie im
Außenbereich bei entsprechendem IP-Schutz,
verwendet werden kann. Durch automatisches
Ein- und Ausschalten des Lichtes kann der
LIGHTbutler zur Reduzierung der Energiekosten
beitragen.
Bitte verwenden Sie den LIGHTbutler nur zu
diesem Zweck.
Hinweis:
Die max. Glühlampenlast beträgt 60W, bei ge-
schlossen Leuchten max. 40W. Energiesparleuch-
ten können ebenfalls betrieben werden.
Aus Sicherheitsgründen
muss um das Leuchtmittel
herum ein Abstand von
mindestens 3 cm einge-
halten werden.
Evtl. LIGHTbutler mit
zusätzlichem Kabelbinder
fixieren.
Hinweis:
Es gibt auch E-27 Glühlampen in Tropfenform.
Der Anwender ist verantwortlich für den ord-
nungsgemäßen Einsatz des LIGHTbutler
(Semi-Leuchte).
1 – Funktion LIGHTbutler
LIGHTbutler ist ein aktiver Bewegungsmelder.
Der integrierte Doppler-Radar-Sensor sendet
elektromagnetische Wellen aus und empfängt
deren Echo. Jede kleinste Bewegung im Erfas-
sungsbereich der Lampe wird vom Sensor als
Echoveränderung wahrgenommen und bewirkt das
Einschalten des Lichtes. Das Einstellen der Däm-
merungsempfindlichkeit, der Einschaltdauer und
des Erfassungsbereichs ist ebenfalls durchführbar.
Auch eine Erfassung von Bewegungen durch
Lampenschirme hindurch ist möglich.
Bedien- u. Anzeigenelemente
2 –
Einstellung der
Dämmerungs-
schwelle
(g Kap. 4)
Einstellung der Leuchtdauer
(g Kap. 5)
Einstellung des Erfassungsbereiches
(g Kap. 6)
4 – Einstellung LUX:
Dämmerungsschwelle
Über den Einsteller LUX lässt sich die Dämme-
rungsschwelle individuell einstellen.
unempfindlich empfindlich
Einstellung TIME:
5 –
Leuchtdauer
Über den Einsteller TIME lässt sich die Leuchtdau-
er der Lampe einstellen. Eine individuelle Zeitein-
stellung von 1 – 12 Minuten ist möglich.
1 Minute 12 Minuten
3 –
Montage
Warnhinweis:
230 V Wechselspannung: Lebensgefahr!
Vor der Mon tage die Leuchte stromlos schalten.
Wichtig: Bei der Montage des LIGHTbutler ist dar-
auf zu achten, dass er erschütterungsfrei befestigt
wird. Der Anschluss an einen Dimmer führt zur
Beschädigung des LIGHTbutlers.
1. Schrauben Sie das Leuchtmittel aus der Fas-
sung der Lampe, in der Sie den LIGHTbutler ver-
wenden möchten.
Einstellung SENS:
6 –
Erfassungsbereich
Über den Einsteller SENS lässt sich der Erfas-
sungsbereich einstellen. Auch eine Erfassung von
Bewegungen durch Lampenschirme hindurch ist
möglich.
1 Meter 6 Meter
Frei einstellbarer Erfassungsbereich in einem Radius
von 1–6 m bei Deckenmontage und 3 m bei Wandmontage.
