Window Master WEW 02M Montageanleitung

Wichtige Informationen
Important information
— —
For all WindowMaster products it is Es wird empfohlen, einen WindowMaster
recommended to make a WindowMaster Wartungsvertrag abzuschließen, um eine
service contract to ensure long life and a lange Lebensdauer und die einwandfreie
reliable functioning of the product. Funktion des Produktes zu gewährleisten.
— —
The function of the rain sensor is to be Die Funktion des Regensensors muss
tested regularly. regelmäßig überprüft werden.
— —
The wind sensor is to be checked visually Der Windsensor wird visuell überprüft und
and its function checked. die Funktionen werden überprüft /
— kontrolliert.
The rain sensor is to be cleaned every 3 -
—
6 months with a soft damp cloth using a Der Regensensor sollte alle 3-6 Monate
small amount of household cleaner diluted mit einem weichen, feuchten Tuch und
in water. mildem Reinigungsmittel gereinigt werden.
— —
The product is to be installed by Das Produkt darf nur von WindowMaster
Wi ndowMaster professionals or an oder einem autorisierten EIB-
authorized EIB-electrician. Elektroinstallateur installiert werden.
— —
The product must be disposed of in Das Produkt ist nach Nationalen
conformity with national regulations for Bestimmungen als elektronischer Müll zu
electronic waste and not with usual entsorgen und darf nicht in den Hausmüll
household waste. gelangen.
— —
The packing can be disposed of together Die Verpackung kann zusammen mit dem
with ordinary household waste. allgemeinen Haushaltsmüll beseitigt
— werden.
We reserve the right to make technical
—
changes. Technische Änderungen vorbehalten.
— —
In case of technical questions contact the Bei technischen Fragen wenden Sie sich
supplier. bitte an den Lieferanten.
Declaration of Conformity Konformitätserklärung
According to the Council Directives Laut den Richtlinien 2006/95/EWG und
2006/95/EEC and 2004/108/EEC. 2004/108/EWG.
We herewith declare that the WindowMaster Wir erklären hiermit, dass die WindowMaster
WEW 02M weather station WEW 02M Wetterstation
- are in conformity with the provisions of - der Niederspannungsrichtlinie 2006/95/EWG
Low Voltage Directive 2006/95/EEC and und der EMC Richtlinie 2004/108/EWG
EMC Directive 2004/108/EEC as inklusive deren Änderungen entsprechen und
as amended, and - gemäß den harmonisierten Normen
- have been manufactured according to the EN 55022, EN 55014-1, EN 55014 2,
following harmonized standards: EN 55022, EN 61000-3-2,
EN 55014-1, EN 55014-2, EN 61000-3-2, EN 50090-2-2 hergestellt sind.
EN 61000-3-3 and EN 50090-2-2.
WindowMaster A/S:
(Jan Norup, Manager Product Solutions)
Skelstedet 13, DK-2950 Vedbæk, 05 October 2009
Declaration no. 034 100708 CE
www.WindowMaster.com
WindowMaster A/S Skelstedet 13 2950 Vedbæk Danmark Tel.: +45 4567 0300 Fax: +45 4567 0390
WindowMaster GmbH Zum Bache 4 32549 Bad Oeynhausen Deutschland Tel.: +49 (0) 5731-7583-0 Fax: +49 (0) 5731-7583-79
WindowMaster Control Systems Ltd. UNIT 21 Port Tunnel Business Park Dublin 17 Ireland Tel: +353 (0) 1894 1444 Fax: +44 (0) 1536 526321
WindowMaster AG Industriestrasse 7 4632 Trimbach Schweiz Tel.: +41 (0) 62 289 22 22 Fax: +41 (0) 62 289 22 20
WindowMaster Control Systems Ltd. Kettering Parkway Wellingborough Road Kettering Northants NN15 6XR United Kingdom Tel.: +44 (0) 1536 510990 Fax: +44 (0) 1536 526321
Vigtig information
—
Det anbefales at tegne en WindowMaster
serviceaftale for at sikre en lang levetid
samt en upåklagelig funktion af
WindowMaster produktet.
—
Regnsensorens funktion skal kontrolleres
jævnligt.
—
Vindhastighedsmåleren checkes visuelt og
funktionen kontrolleres.
—
Regnsensoren skal rengøres hver 3. - 6.
måned med en blød klud opvredet i vand
tilsat en smule rengøringsmiddel.
—
Produktet skal tilsluttes af WindowMaster
fagfolk eller autoriseret EIB-elinstallatør.
—
Elektriske produkter må ikke smides ud
med almindeligt husholdningsaffald, men
skal bortskaffes i henhold til nationale
regler for elektronisk affald.
—
Emballagen kan bortskaffes sammen med
almindeligt husholdningsaffald.
—
Der tages forbehold for tekniske
ændringer.
—
Ved tekniske spørgsmål kontakt Deres
leverandør.
Overensstemmelseserklæring
I henhold til direktiverne 2006/95/EØF og
2004/108/EØF.
Vi erklærer hermed, at WindowMaster
WEW 02M vejrstation
- er i overensstemmelse med
Lavspændingsdirektivet 2006/95/EØF og
EMC direktivet 2004/108/EØF med
senere ændringe og,
- - er fremstillet i overensstemmelse med
EN 61000-3-3 und følgende harmoniserede standarder:
EN 55022, EN 55014-1, EN 55014 2,
EN 61000-3-2, EN 61000-3-3
EN 50090 -2-2 .
WEW 02M
Weather station
Wetterstation
Vejrstation
Installation instructions:
Read installation instructions carefully
before proceeding and keep for future
reference.
(Translated text)

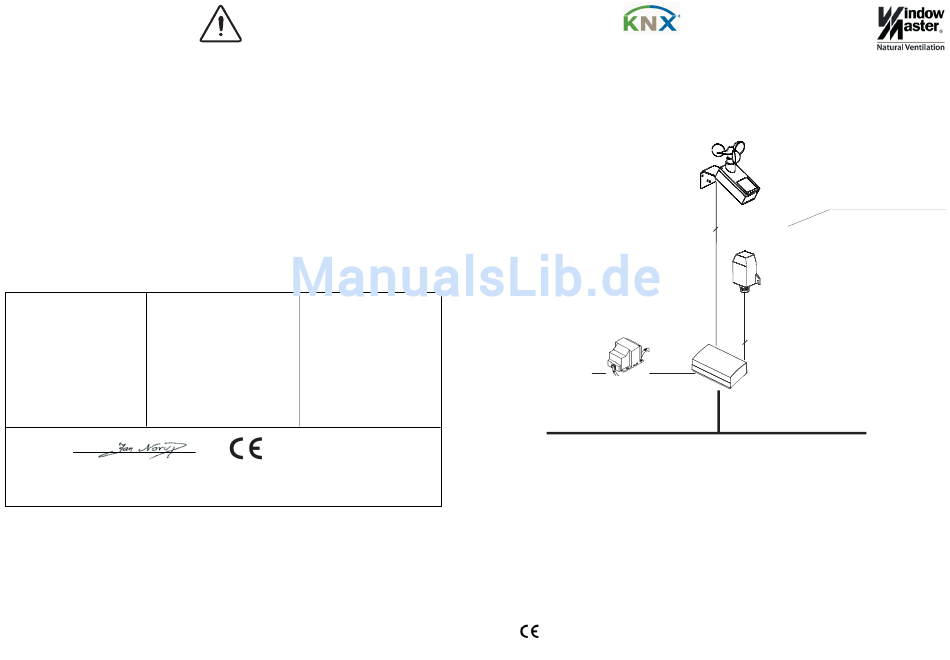

UK – WLA 340 to be placed as high as possible
min. 2m above the highest point of the buing.
D – WLA 340 so hoch wie möglich montieren
jedoch min. 2m über die höchste Stelle des Gebäudes.
DK – WLA 340 placeres så højt som muligt dog
mindst 2m over højeste punkt på bygningen.
230 V
-
og
KNX
·
Cables used outdoors have to be
resistant to ultraviolet light if they are
exposed to sun.
·
The wind and rain sensor is to be
placed as high as possible
however min. 2 m above the
highest point of the building to give
a true measuring.
·
The WLA 340 sensor is to be connected
to the KNX interface WEI 12M with
the supplied ultraviolet light
resistant cables.
·
The outdoor temperature sensor
WOT 100 is to be placed at the
north side of the building where it is
not exposed directly to sunlight.
The sensor is IP 43.
M00426 WEW 02M install 1110-UK-D-DK ©WindowMaster 2009, 2010 ®WindowMaster is a registered trademark used under licence by WindowMaster Group
UK D
Montageanleitung
Vor Montage beginn bitte sorgfältig die
Montageanleitung lesen und für spätere
Verwendung aufbewahren.
(Übersetzer Text)
WLA 340
Rain and wind sensor
Regen und Wind-Sensor
Regn/vindsensor
2
6 x 0,5 mm max. 50m
2 x 0,75 mm , max. 100 m.
2
2 x 0,75 mm
max. 1 m
WEP 005
WEI 12M
Power supply
KNX interface
Stromversorgung
KNX-Schnittstelle
Strømforsyning
KNX interface
D
UK
·
Im Aussenbereich verwendete Kabel
sollten UV-beständig sein wenn diese
direkter Sonneneinstrahlung ausgesetzt
sind.
·
Der Wind/Regensensor WLA 340
muss am höchstmöglichen Ort,
jedoch mind. 2 m über dem
höchsten Punkt des Gebäudes
montiert werden, um eine
verlässliche Messung zu erzielen.
·
Der Sensor WLA 340 wird mittels der
mitgelieferten UV-beständigen
Kabel an die KNX-Schnittstelle
WEI 12M angeschlossen.
·
Der Außentemperatursensor
WOT 100 muss an der Nordseite
des Gebäudes plaziert werden,
damit er nicht dem direktem
Sonnenlicht ausgesetzt ist.
Die Schutzart des Sensors ist IP43.
DK
Monteringsvejledning
Læs vejledningen grundigt igennem før
montering. Vejledningen bør gemmes.
(Original tekst)
2
4m WLL 601 (2x4x0.75mm )
- UV resistant cable supplied
- UV beständiges Kabel wird mitgeliefert
- UV resistent kabel medleveres
WOT 100
Outdoor temperature sensor
Außentemperatursensor
Udetemperatursensor
– to be placed on the north side of the building
– auf der Nordseite des Gebäudes montieren
– skal placeres på husets nordside
2
DK
·
Kabler anvendt udendørs skal, hvis de
udsættes for sollys, være UV-bestandige.
·
Vind/regnsensoren WLA 340
placeres så højt som muligt dog
min. 2 m over bygningens højeste
punkt for at give en retvisende
måling.
·
WLA 340 sensoren tilsluttes KNX
interface WEI 12M med de medleverede
UV-bestandige kabler.
·
Udendørstemperatursensoren
WOT 100 placeres på bygningens
nordside, således at den ikke
udsættes for direkte sollys.
Sensoren er IP 43.
