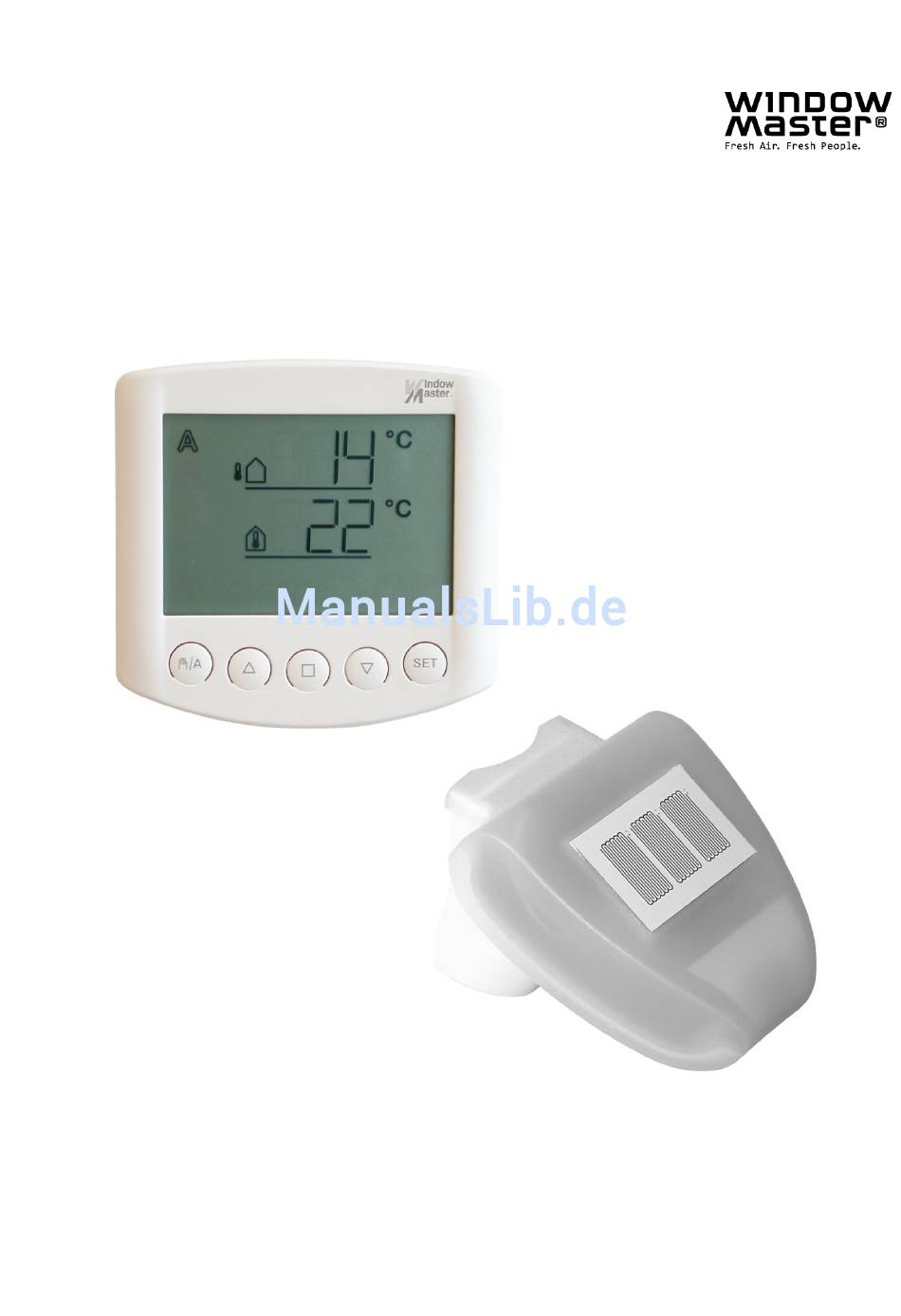

Window Master NV Solo Anleitung
Inhaltsverzeichnis
®
NV Solo
Regelung eines Raumes/Zone
Vor Montage beginn bitte sorgfältig die Anleitung lesen und für spätere Verwendung aufbewahren. (Originaltext)
DE
+49 (0) 5221 6940 -500 Vertrieb / -650 Technik
CH
+41 (0) 62 289 22 22
NV Solo® install 1507-D
info@windowmaster.de
info@windowmaster.ch
©WindowMaster 2007, 2015
®WindowMaster is a registered trademark used under licence by WindowMaster Group
www.Windowmaster.com
Inhaltsverzeichnis
Verwandte Anleitungen für Window Master NV Solo
Inhaltszusammenfassung für Window Master NV Solo
- Seite 1 Vor Montage beginn bitte sorgfältig die Anleitung lesen und für spätere Verwendung aufbewahren. (Originaltext) +49 (0) 5221 6940 -500 Vertrieb / -650 Technik info@windowmaster.de www.Windowmaster.com +41 (0) 62 289 22 22 info@windowmaster.ch NV Solo® install 1507-D ©WindowMaster 2007, 2015 ®WindowMaster is a registered trademark used under licence by WindowMaster Group...
-
Seite 2: Inhaltsverzeichnis
10. Technische Daten ..................................25 10.1 Bedienteil ....................................25 10.2 Wetterstation ................................... 25 10.3 Werkseinstellungen.................................. 26 10.4 Persönliche Einstellungsdaten für den AUTOMATICHEN Betrieb .................... 26 10.5 Normen ....................................26 10.7 Anschlussbeispiele .................................. 26 ® 10.7 Anschlussplan NV Solo ................................27... -
Seite 3: Beschreibung
1. Beschreibung ® Mit der Wetterstation NV Solo kann das Öffnen und Schließen von Fenstern in einem Raum (einer Zone) automatisch gesteuert werden, um so das gewünschte Innenklima sicherzustellen. AUTOMATISCHER Betrieb; Öffnen des Fensters ab einer wählbaren Innentemperatur Schließen des Fensters unterhalb einer wählbaren Außentemperatur (Außentemperatursperre) ... -
Seite 4: Bedienteil
2. Bedienteil 2.1 Tasten und Symbole Das Bedienteil zeigt die Steuerungssignale, die Außen- und Innentemperatur sowie eventuell Regen- oder Windalarm an. Des Weiteren wird die Bedienungseinstellung angezeigt und eventuell auch der Batteriestatus. Die Wetterdaten werden einmal pro Minute aktualisiert. Außentemperatur Zeigt die aktuelle Außentemperatur an. -
Seite 5: Anzeige Der Windgeschwindigkeit
2.2 Anzeige der Windgeschwindigkeit Drücken Sie während der Temperaturanzeige die Taste einmal kurz, und die Windgeschwindigkeit wird angezeigt. Durch erneutes kurzes Drücken von oder nach ca. 60 Sekunden Wartezeit wechselt das Display wieder auf die Temperaturanzeige. Die Anzeige der Windgeschwindigkeit funktioniert bei der AUTOMATISCHEN wie auch der MANUELLEN Einstellung. -
Seite 6: Einstellung Der Werte Für Den Automatischen Betrieb
Manuell/automatisch -Taste schaltet zwischen dem AUTOMATSICHEN und dem MANUELLEN Betrieb hin und her. Nach einer manuellen Bedienung über die Tasten oder befindet sich die Steuerung im MANUELLEN Modus. Der AUTOMATISCHE Modus ist dann abgeschaltet, und es erfolgt keine Steuerung nach Temperatur mehr. -
Seite 7: Innentemperatur
3.1 Innentemperatur Der erste einstellbare Parameter ist die Innentemperatur, d. h. diejenige Innentemperatur, bei der das Fenster öffnen soll. Diese Temperatur ist auf 25°C voreingestellt. Überschreitet die aktuelle Innentemperatur diesen Wert, öffnet das Fenster, außer die Außentemperatur wäre tiefer als der festgesetzte Sperrwert (Pkt.3.2) oder es würde ein Wind- oder Regenalarm registriert (Pkt. 3.3 und 3.4). -
Seite 8: Außentemperatursperre
Das Innentemperatur-Symbol blinkt. Passen Sie den Wert mit den Pfeiltasten an oder wählen Sie (bei +41°C und +4°C). Durch die Wahl von erfolgt die Steuerung nicht nach Temperatur, weshalb die Einstellung der Außentemperatursperre (Pkt. 3.2) übersprungen werden kann. Das Fenster kann manuell bedient werden, und der Wind- und Regenalarm sind aktiv, sofern sie im AUTOMATISCHEN Betrieb aktiviert worden sind (Pkt. -
Seite 9: Tabelle: Windgeschwindigkeit
Wählt man beim Windalarm nicht aktiv aus, wird das Fenster trotz hoher Windgeschwindigkeiten nicht geschlossen. Bei Blinken des Windalarm-Symbols kann der Wert für den Windalarm über oder das Drücken von (bei 21 m/s und 0 m/s) eingestellt werden. wird der „Windalarm” nicht aktiviert. Durch die Auswahl von Bestätigen Sie Ihre Wahl durch Drücken der -Taste. -
Seite 10: Speichern Der Werte Sav
Wählt man nicht aktiv aus, wird das Fenster trotz Regen nicht geschlossen. Bei Blinken des Regenalarms kann zwischen den Einstellungen aktiv ( ) oder nicht aktiv ( ausgewählt werden. Die Wahl zwischen erfolgt über die Tasten Bestätigen Sie Ihre Wahl durch Drücken der -Taste. -
Seite 11: Funkverbindung Zur Wetterstation
4.1 Funkverbindung zur Wetterstation In einem ersten Schritt wird die Funkverbindung zwischen dem Bedienteil und der Wetterstation eingelernt. Die Antenne blinkt, also kann die Verbindung zwischen dem Bedienteil und der Wetterstation eingelernt werden. Wählen Sie mit der Taste zwischen den beiden Optionen LEA und CLR: (Learn=lernen) um eine Funkverbindung zur Wetterstation zu lernen (Clear=löschen) um eine bestehende Funkverbindung zu löschen Bestätigen Sie Ihre Wahl mit der Taste... -
Seite 12: Wind- Und Regenalarm, Zeitlich Begrenzt Oder Andauernd
Drücken Sie nun die orange Programmiertaste im Innern der Wetterstation, um die Funkverbindung zu lernen (ein Übersichtsbild über das Innere der Wetterstation finden Sie unter Pkt. 6.4.1.b). Das Lernen war erfolgreich, wenn die LED (das kleine weiße Viereck) über der Programmiertaste zweimal kurz blinkt. -
Seite 13: Betriebsstellung Lea
, LEA und CLR: (Continue, weiter) um die individuelle Einstellung der Öffnungsposition, Fahrzeit und der ® Kontroll-Intervallzeit zu überspringen. NV Solo wendet in diesem Fall die ab Werk eingestellten Werte an. (Learn POS=Position ablesen) um die gewählte Öffnungsposition einzustellen (Learn STEP=Intervall einstellen) um Fahr- und Intervallzeit einzustellen (Clear=löschen) um die eingegebenen Werte zu löschen und zu den ab Werk eingestellten... -
Seite 14: A Option Leapos
4.4.A Option LEA Das Display zeigt (CLS=schließen) an und die Uhr blinkt. Schließen Sie das Fenster durch Gedrückthalten der Taste ganz. Ist das Fenster ganz geschlossen, drücken Sie die -Taste. Das Display wechselt jetzt automatisch auf die Einstellung des nächsten Parameters: Bestimmung einer fixierten Öffnungsposition (OPN). Das Display zeigt OPN und die Uhr blinkt. -
Seite 15: B Option Leasp
Nach dem erfolgten und gespeicherten Einstellen der Grundeinstellung können die Werte für den AUTOMATISCHEN Betrieb eingegeben werden. Bei der Erstinbetriebnahme prüfen Sie bitte vorher die Funktion der Sensoren (Pkt.7.6). 4.4.B Option LEA Nach der Bestätigung von Das Display zeigt die Fahrzeit „5 sec” an und die Uhr blinkt. Das Einstellen der Zeit erfolgt über die Pfeiltasten Bestätigen Sie Ihre Wahl durch Drücken der -Taste. -
Seite 16: C Option Clr
Das Einstellen der Grundeinstellung kann durch Drücken von verlassen werden. Die geänderten Einstellungen werden hierbei nicht gespeichert. Nach dem erfolgten und abgespeicherten Einstellen der Grundeinstellung können die Werte für den AUTOMATISCHEN Betrieb eingegeben werden. Bei der Erstinbetriebnahme prüfen Sie bitte vorher die Funktion der Sensoren (Pkt.7.6). -
Seite 17: Wetterstation
Unaufmerksamkeit z. B. einen Finger klemmen kann. Bei Klemmgefahr darf die Bedienung unter keinen Umständen kleinen Kindern überlassen werden. ® NV Solo ist ein 24 V DC Produkt und darf nicht an eine andere Spannung angeschlossen werden, da der Antrieb hierdurch beschädigt wird. ... -
Seite 18: Halter
Die Wetterstation muss an einer senkrechten Wand (bzw. einem Mast) angebracht und in die horizontale Richtung ausgerichtet werden. 6.2.2 Halter Die Wetterstation beinhaltet einen kombinierten Wand-/Masthalter. Der Halter ist bei der Lieferung an den Sensor montiert. 6.2.2.a Entfernen Sie den Halter mithilfe 6.2.2.b Schieben Sie den Halter nach unten heraus eines Schraubendrehers Bei senkrechter Wandmontage richten Sie die... -
Seite 19: Montagelöcher Wetterstation
6.3 Montagelöcher Wetterstation 6.4 Anschluss der Wetterstation 6.4.1 Platine 6.4.1.a Der Deckel der Wetterstation mit dem Regensensor ist auf der rechten und der linken Seite eingerastet (siehe Abb. 6.3.a.1). Nehmen Sie den Deckel von der Wetterstation ab. Gehen Sie sorgfältig vor, um die Kabelverbindung zwischen dem Regensensor im Deckel und der Platine im Unterteil nicht abzureißen. -
Seite 20: Stromanschluss
6.4.2 Stromanschluss Der Fensterantrieb wird an die Steuerung angeschlossen. Mehrere Fensterantriebe können parallel an die Steuerung angeschlossen werden. Berücksichtigen Sie dabei die maximale Kapazität der Steuerung. Eine Beschreibung des Anschlusses von Fensterantrieben an eine WUC-Steuerung oder WSC-Brandzentrale finden Sie in den entsprechenden Anleitungen. Führen Sie das Kabel von der Steuerung zur Wetterstation durch die Gummidichtung an der Unterseite der Wetterstation. -
Seite 21: Bedienteil
Schließen Sie das Gehäuse, indem Sie den Deckel über das Unterteil stülpen. Der Deckel muss rechts und links mit einem deutlich hörbaren „Klick” einrasten. 6.4.2.a 6.4.2.b Prüfen Sie, ob Deckel und Unterteil richtig Schieben Sie den Sensor von oben in den verrastet sind! Die Abbildung zeigt die montierten Halter. -
Seite 22: Funksignal
7.4 Funksignal Achten Sie bei der Planung darauf, dass ausreichender Funkempfang gewährleistet ist. Die Reichweite von Funksteuerungen wird zum einen durch die gesetzlichen Bestimmungen für Funkanlagen und zum anderen durch bauliche Gegebenheiten begrenzt, wenn das Funksignal durch Wände und Decken dringen muss. Um die Empfangsqualität nicht zu beeinträchtigen, sollte ein Mindestabstand von 30 cm zwischen den Funksendern eingehalten werden. -
Seite 23: Prüfung Der Sensoren
7.6 Prüfung der Sensoren Prüfen Sie die Funktion der Sensoren, vgl. Pkt.7.6.1 - 7.6.3. ® Bei Fehlfunktion der Sensoren während des Gebrauchs von NV Solo werden im Display anstelle der Werte die entsprechenden Fehlermeldungen (siehe Pkt. 9) angezeigt 7.6.1 Windsensor Die Anzeige der Windgeschwindigkeit erreichen Sie durch kurzes Drücken der... -
Seite 24: Batterien
8.2.1 Batterien Das Batteriefach befindet sich im Innern des Bedienteils. Öffnen Sie das Bedienteil, indem Sie die Verriegelung am unteren Gehäuserand lösen. Hierzu drücken Sie mit einem Schraubendreher vorn gerade in den Spalt. Es werden zwei handelsübliche Batterien 1,5 V oder 1,2 V vom Typ AA (Mignon/LR6) benötigt. -
Seite 25: Servicedaten Abfragen
Fehler: anstelle der Windgeschwindigkeit Ursache: Der Windsensor der Wetterstation ist defekt. Vorgehen: Die Wetterstation muss ausgetauscht werden 9.1 Servicedaten abfragen Die Software-Version von Bedienteil und Wetterstation kann im Display angezeigt werden. Durch langes Drücken der -Taste (3 Sekunden) gelangen Sie über die Grundeinstellungen zum Service-Bereich. Es wird zunächst die Software-Version des Bedienteils ( , Panel) angezeigt und nach kurzem Drücken der -Taste die Software-Version der Steuerung/Wetterstation (SEN=Sensor). -
Seite 26: Werkseinstellungen
10.3 Werkseinstellungen Das Bedienteil wurde wie folgt voreingestellt: Öffnen ab Innentemperatur > 25° C Sperren bis Außentemperatur > 5° C Windalarm ab 4 m/s Regenalarm eingeschaltet (ON) Fahrzeit 5 Sekunden (LEASP) Intervallzeit 7 Minuten (LEASP) ... -
Seite 27: Anschlussplan Nv Solo
® 10.7 Anschlussplan NV Solo...
