Montage und Anschluß Jalousieaktor JAL -
1. Montieren Sie den Jalousieaktor auf der Hutschiene.
Place the Shutter Actuator on DIN 35mm rail.
2. Schließen Sie den Jalousieaktor am KNX Bus an.
Connect the Shutter Actuator to the KNX bus.
3. Verkabeln Sie den Jalousieaaktor laut Zeichnung. Die Schaltkontakte sind sind durch vorgeschaltete Leitungschutzschalter
abzusichern. Die maximale Absicherung entnehmen Sie bitte den Technischen Daten.
Wire up the Shutter Actuator as descripted in the circuit diagram. The switching contacts must be fused with a circuit breaker.
The correct dimension of the circuit breaker is descripted in the technical data.
4. Busspannungsversorgung zuschalten.
Switch on KNX power supply.
5. Versorgungsnetzspannung und Netzspannung Eingänge zuschalten.

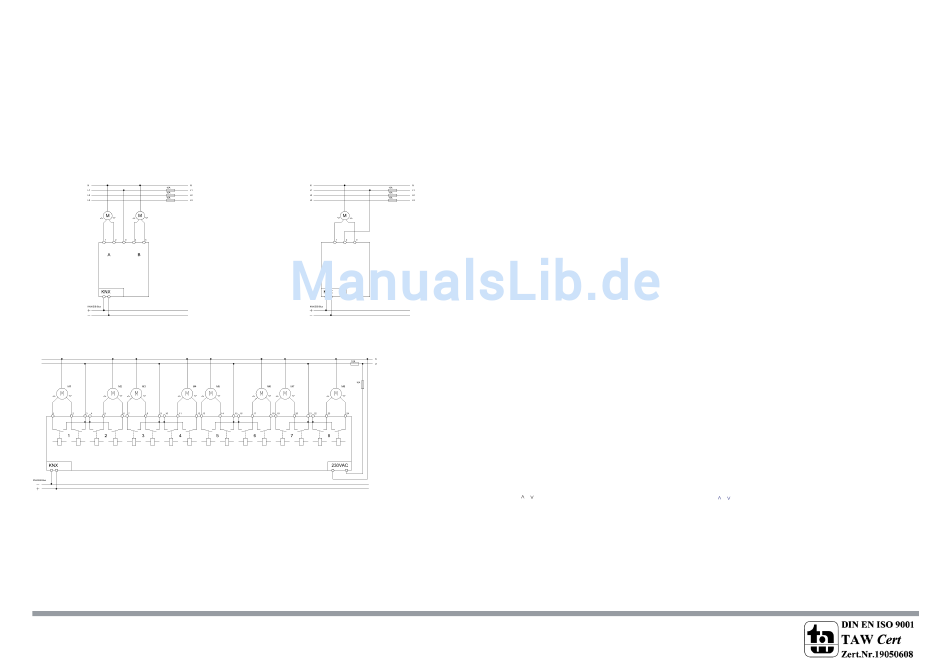

Anschluß JAL-0206.01 -
Exemplary circuit diagram JAL-0206.01
Anschluß JAL-0810.01 -
Exemplary circuit diagram JAL-0810.01
MDT technologies GmbH, Geschäftsbereich Gebäudeautomation
Tel.: + 49 - 2263 - 880
Fax: + 49 - 2263 - 4588
•
Stand: 0212
Installation Shutter Actuator JAL
Switch up mains power suppy.
Anschluß JAL-01UP.01 -
Exemplary circuit diagram JAL-01UP.01
E-Mail: automation@mdt.de
www.mdtautomation.de
•
•
Beschreibung Jalousieaktor JAL -
Description Shutter Actuator JAL
Der Jalousieaktor empfängt KNX Telegramme und steuert mehrere Jalousieantriebe mit Endlagenschaltern unabhänig
voneinander. Jeder Kanal wird über zwei monostabile Relais geschaltet und kann zusätzlich über Taster am Aktor manuell betätigt werden.
Jeder Kanal ist durch die ETS3 individuell programmierbar. Zur Auswahl stehen Statusrückmeldungen, Sperrfunktionen,
zentrale Schaltfunktionen sowie umfangreiche Kalibrier- und Positionierfunktionen. Die Schaltstellungen der Relais können für den Fall eines
Busspannungsausfalles oder einer Wiederkehr individuell für jeden Kanal programmiert werden. Der Jalousier ist in Ausführungen zur Monta-
ge auf Hutschiene und Installation in der Schalterdose erhältlich. Die Montage muß in trockenen Innenräumen erfolgen.
The MDT Shutter Actuators receive KNX/EIB telegrams and control up to 8 independent shutter or sunblind drives. Each output uses a
monostable relay and can be operated manually via a push button. A green LED indicates the switching status of each channel. The outputs
are parameterised individually via ETS3. The device provides extensive functions like status response, block functions, central function and
positioning shutters, blinds and other hangings. Additionally the device provides up to 8 scenes per channel. If the mains voltage fails, all
outputs are switched off. After bus voltage failure or recovery the position of the shutter is selected in dependence on the parameterisation.
The Shutter Actuator is available as modular installation device and flush mounted device for fixed installation in dry rooms.
Inbetriebnahme Jalousieaktor JAL -
Commissioning Shutter Acuator JAL
Hinweis: Die Produktdatenbank finden Sie unter www.mdtautomation.de\downloads.html
Note: Before commisioning please download application software at www.mdtautomation.de\downloads.html
1. Pysikalische Addresse vergeben und Applikationsprogramm in der ETS3 erstellen.
Assign the physical address and set parameters with the ETS3.
2. Laden Sie die Physikalische Addresse und das Applikationsprogramm in den Jalousieaktor.
Drücken Sie den Programmiertaster wenn Sie dazu aufgefordert werden.
Upload the pysical address and parameters into the Shutter Actuator.
After request press programming button.
3. Die rote LED erlischt nach erfolgreicher Programmierung.
After sucessfull programming the red LED goes out.
Handbedienung Jalousieaktor JAL -
Manually operating Shutter Actuator AKK
1. Wählen Sie mit den < > Tasten den gewünschten Kanal aus.
2. Mit den
Tasten können sie den Kanal schalten.
1. Select the desired channel with the < > buttons.
2. Use the
buttons to switch the output.
