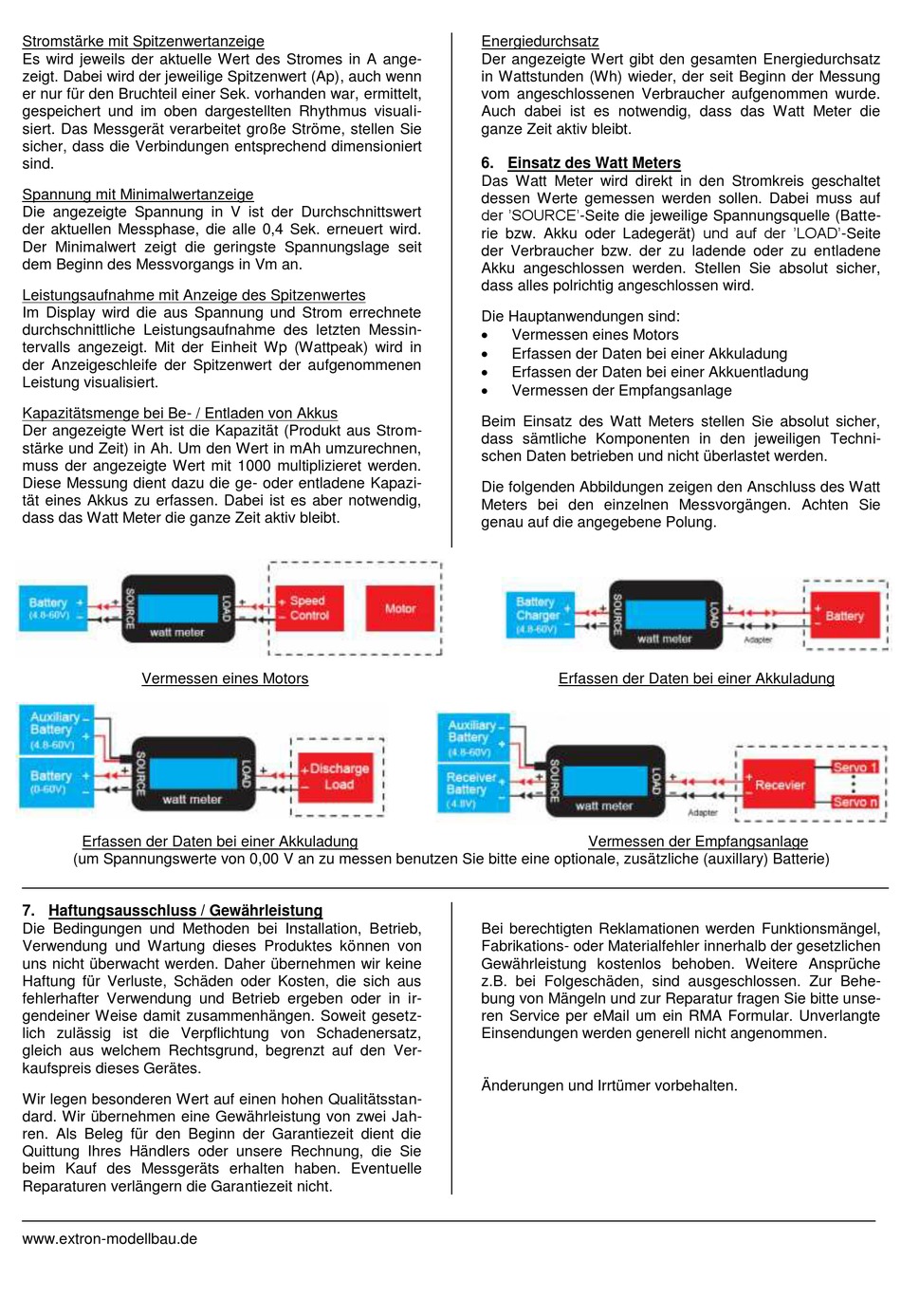

Stromstärke mit Spitzenwertanzeige
Es wird jeweils der aktuelle Wert des Stromes in A ange-
zeigt. Dabei wird der jeweilige Spitzenwert (Ap), auch wenn
er nur für den Bruchteil einer Sek. vorhanden war, ermittelt,
gespeichert und im oben dargestellten Rhythmus visuali-
siert. Das Messgerät verarbeitet große Ströme, stellen Sie
sicher, dass die Verbindungen entsprechend dimensioniert
sind.
Spannung mit Minimalwertanzeige
Die angezeigte Spannung in V ist der Durchschnittswert
der aktuellen Messphase, die alle 0,4 Sek. erneuert wird.
Der Minimalwert zeigt die geringste Spannungslage seit
dem Beginn des Messvorgangs in Vm an.
Leistungsaufnahme mit Anzeige des Spitzenwertes
Im Display wird die aus Spannung und Strom errechnete
durchschnittliche Leistungsaufnahme des letzten Messin-
tervalls angezeigt. Mit der Einheit Wp (Wattpeak) wird in
der Anzeigeschleife der Spitzenwert der aufgenommenen
Leistung visualisiert.
Kapazitätsmenge bei Be- / Entladen von Akkus
Der angezeigte Wert ist die Kapazität (Produkt aus Strom-
stärke und Zeit) in Ah. Um den Wert in mAh umzurechnen,
muss der angezeigte Wert mit 1000 multiplizieret werden.
Diese Messung dient dazu die ge- oder entladene Kapazi-
tät eines Akkus zu erfassen. Dabei ist es aber notwendig,
dass das Watt Meter die ganze Zeit aktiv bleibt.
Vermessen eines Motors
Erfassen der Daten bei einer Akkuladung
(um Spannungswerte von 0,00 V an zu messen benutzen Sie bitte eine optionale, zusätzliche (auxillary) Batterie)
7. Haftungsausschluss / Gewährleistung
Die Bedingungen und Methoden bei Installation, Betrieb,
Verwendung und Wartung dieses Produktes können von
uns nicht überwacht werden. Daher übernehmen wir keine
Haftung für Verluste, Schäden oder Kosten, die sich aus
fehlerhafter Verwendung und Betrieb ergeben oder in ir-
gendeiner Weise damit zusammenhängen. Soweit gesetz-
lich zulässig ist die Verpflichtung von Schadenersatz,
gleich aus welchem Rechtsgrund, begrenzt auf den Ver-
kaufspreis dieses Gerätes.
Wir legen besonderen Wert auf einen hohen Qualitätsstan-
dard. Wir übernehmen eine Gewährleistung von zwei Jah-
ren. Als Beleg für den Beginn der Garantiezeit dient die
Quittung Ihres Händlers oder unsere Rechnung, die Sie
beim Kauf des Messgeräts erhalten haben. Eventuelle
Reparaturen verlängern die Garantiezeit nicht.
www.extron-modellbau.de
Energiedurchsatz
Der angezeigte Wert gibt den gesamten Energiedurchsatz
in Wattstunden (Wh) wieder, der seit Beginn der Messung
vom angeschlossenen Verbraucher aufgenommen wurde.
Auch dabei ist es notwendig, dass das Watt Meter die
ganze Zeit aktiv bleibt.
6. Einsatz des Watt Meters
Das Watt Meter wird direkt in den Stromkreis geschaltet
dessen Werte gemessen werden sollen. Dabei muss auf
der 'SOURCE'-Seite die jeweilige Spannungsquelle (Batte-
rie bzw. Akku oder Ladegerät) und auf der 'LOAD'-Seite
der Verbraucher bzw. der zu ladende oder zu entladene
Akku angeschlossen werden. Stellen Sie absolut sicher,
dass alles polrichtig angeschlossen wird.
Die Hauptanwendungen sind:
Vermessen eines Motors
Erfassen der Daten bei einer Akkuladung
Erfassen der Daten bei einer Akkuentladung
Vermessen der Empfangsanlage
Beim Einsatz des Watt Meters stellen Sie absolut sicher,
dass sämtliche Komponenten in den jeweiligen Techni-
schen Daten betrieben und nicht überlastet werden.
Die folgenden Abbildungen zeigen den Anschluss des Watt
Meters bei den einzelnen Messvorgängen. Achten Sie
genau auf die angegebene Polung.
Erfassen der Daten bei einer Akkuladung
Vermessen der Empfangsanlage
Bei berechtigten Reklamationen werden Funktionsmängel,
Fabrikations- oder Materialfehler innerhalb der gesetzlichen
Gewährleistung kostenlos behoben. Weitere Ansprüche
z.B. bei Folgeschäden, sind ausgeschlossen. Zur Behe-
bung von Mängeln und zur Reparatur fragen Sie bitte unse-
ren Service per eMail um ein RMA Formular. Unverlangte
Einsendungen werden generell nicht angenommen.
Änderungen und Irrtümer vorbehalten.
