Extron WATT METER 80 Bedienungsanleitung

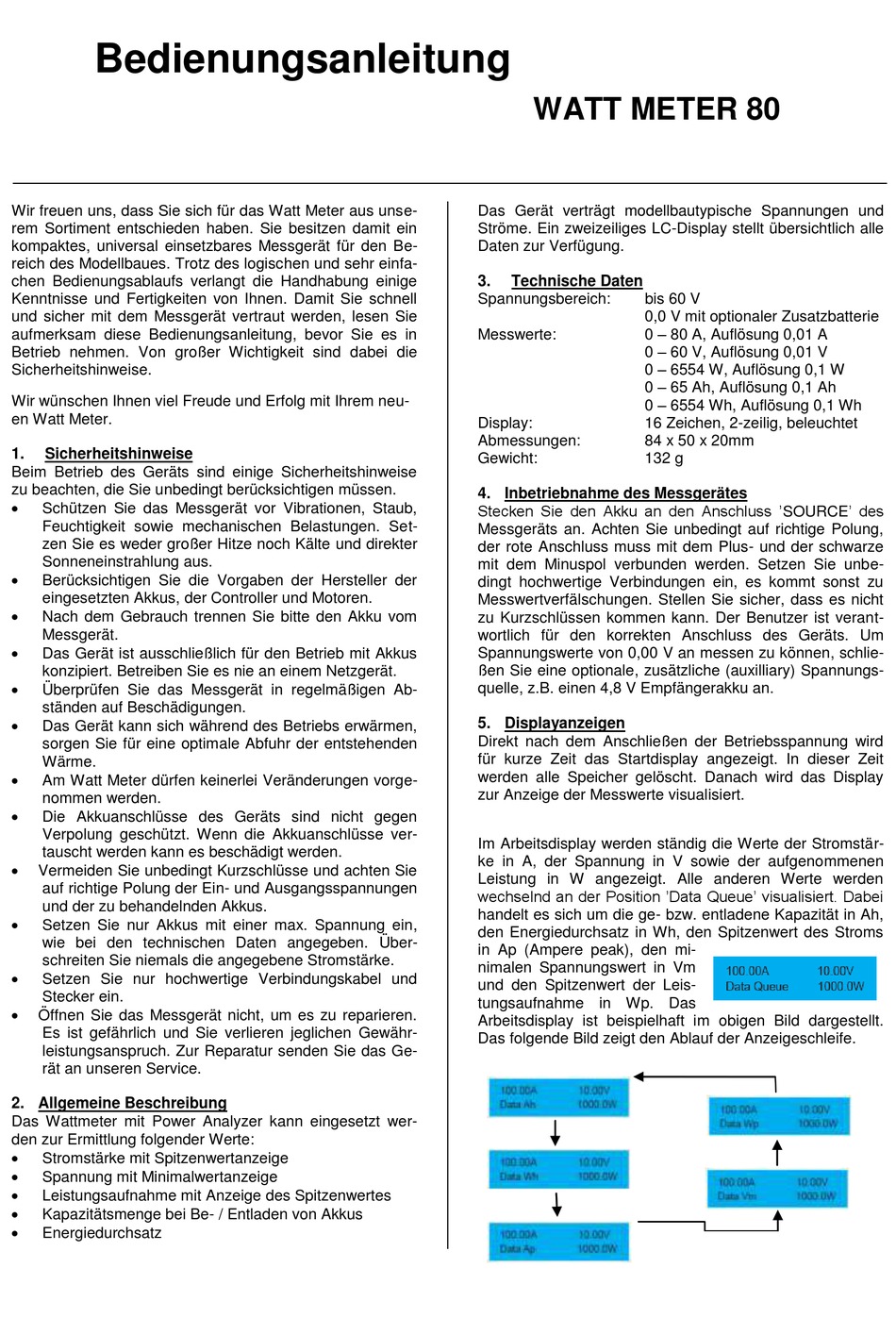

Bedienungsanleitung
Wir freuen uns, dass Sie sich für das Watt Meter aus unse-
rem Sortiment entschieden haben. Sie besitzen damit ein
kompaktes, universal einsetzbares Messgerät für den Be-
reich des Modellbaues. Trotz des logischen und sehr einfa-
chen Bedienungsablaufs verlangt die Handhabung einige
Kenntnisse und Fertigkeiten von Ihnen. Damit Sie schnell
und sicher mit dem Messgerät vertraut werden, lesen Sie
aufmerksam diese Bedienungsanleitung, bevor Sie es in
Betrieb nehmen. Von großer Wichtigkeit sind dabei die
Sicherheitshinweise.
Wir wünschen Ihnen viel Freude und Erfolg mit Ihrem neu-
en Watt Meter.
1. Sicherheitshinweise
Beim Betrieb des Geräts sind einige Sicherheitshinweise
zu beachten, die Sie unbedingt berücksichtigen müssen.

Schützen Sie das Messgerät vor Vibrationen, Staub,
Feuchtigkeit sowie mechanischen Belastungen. Set-
zen Sie es weder großer Hitze noch Kälte und direkter
Sonneneinstrahlung aus.

Berücksichtigen Sie die Vorgaben der Hersteller der
eingesetzten Akkus, der Controller und Motoren.

Nach dem Gebrauch trennen Sie bitte den Akku vom
Messgerät.

Das Gerät ist ausschließlich für den Betrieb mit Akkus
konzipiert. Betreiben Sie es nie an einem Netzgerät.

Überprüfen Sie das Messgerät in regelmäßigen Ab-
ständen auf Beschädigungen.

Das Gerät kann sich während des Betriebs erwärmen,
sorgen Sie für eine optimale Abfuhr der entstehenden
Wärme.

Am Watt Meter dürfen keinerlei Veränderungen vorge-
nommen werden.

Die Akkuanschlüsse des Geräts sind nicht gegen
Verpolung geschützt. Wenn die Akkuanschlüsse ver-
tauscht werden kann es beschädigt werden.

Vermeiden Sie unbedingt Kurzschlüsse und achten Sie
auf richtige Polung der Ein- und Ausgangsspannungen
und der zu behandelnden Akkus.

Setzen Sie nur Akkus mit einer max. Spannung ein,
wie bei den technischen Daten angegeben. Über-
schreiten Sie niemals die angegebene Stromstärke.

Setzen Sie nur hochwertige Verbindungskabel und
Stecker ein.

Öffnen Sie das Messgerät nicht, um es zu reparieren.
Es ist gefährlich und Sie verlieren jeglichen Gewähr-
leistungsanspruch. Zur Reparatur senden Sie das Ge-
rät an unseren Service.
2. Allgemeine Beschreibung
Das Wattmeter mit Power Analyzer kann eingesetzt wer-
den zur Ermittlung folgender Werte:

Stromstärke mit Spitzenwertanzeige

Spannung mit Minimalwertanzeige

Leistungsaufnahme mit Anzeige des Spitzenwertes

Kapazitätsmenge bei Be- / Entladen von Akkus

Energiedurchsatz
WATT METER 80
Das Gerät verträgt modellbautypische Spannungen und
Ströme. Ein zweizeiliges LC-Display stellt übersichtlich alle
Daten zur Verfügung.
3. Technische Daten
Spannungsbereich: bis 60 V
0,0 V mit optionaler Zusatzbatterie
0 – 80 A, Auflösung 0,01 A
Messwerte:
0 – 60 V, Auflösung 0,01 V
0 – 6554 W, Auflösung 0,1 W
0 – 65 Ah, Auflösung 0,1 Ah
0 – 6554 Wh, Auflösung 0,1 Wh
Display: 16 Zeichen, 2-zeilig, beleuchtet
Abmessungen: 84 x 50 x 20mm
Gewicht: 132 g
4. Inbetriebnahme des Messgerätes
Stecken Sie den Akku an den Anschluss 'SOURCE' des
Messgeräts an. Achten Sie unbedingt auf richtige Polung,
der rote Anschluss muss mit dem Plus- und der schwarze
mit dem Minuspol verbunden werden. Setzen Sie unbe-
dingt hochwertige Verbindungen ein, es kommt sonst zu
Messwertverfälschungen. Stellen Sie sicher, dass es nicht
zu Kurzschlüssen kommen kann. Der Benutzer ist verant-
wortlich für den korrekten Anschluss des Geräts. Um
Spannungswerte von 0,00 V an messen zu können, schlie-
ßen Sie eine optionale, zusätzliche (auxilliary) Spannungs-
quelle, z.B. einen 4,8 V Empfängerakku an.
5. Displayanzeigen
Direkt nach dem Anschließen der Betriebsspannung wird
für kurze Zeit das Startdisplay angezeigt. In dieser Zeit
werden alle Speicher gelöscht. Danach wird das Display
zur Anzeige der Messwerte visualisiert.
Im Arbeitsdisplay werden ständig die Werte der Stromstär-
ke in A, der Spannung in V sowie der aufgenommenen
Leistung in W angezeigt. Alle anderen Werte werden
wechselnd an der Position 'Data Queue' visualisiert. Dabei
handelt es sich um die ge- bzw. entladene Kapazität in Ah,
den Energiedurchsatz in Wh, den Spitzenwert des Stroms
in Ap (Ampere peak), den mi-
nimalen Spannungswert in Vm
und den Spitzenwert der Leis-
tungsaufnahme in Wp. Das
Arbeitsdisplay ist beispielhaft im obigen Bild dargestellt.
Das folgende Bild zeigt den Ablauf der Anzeigeschleife.
