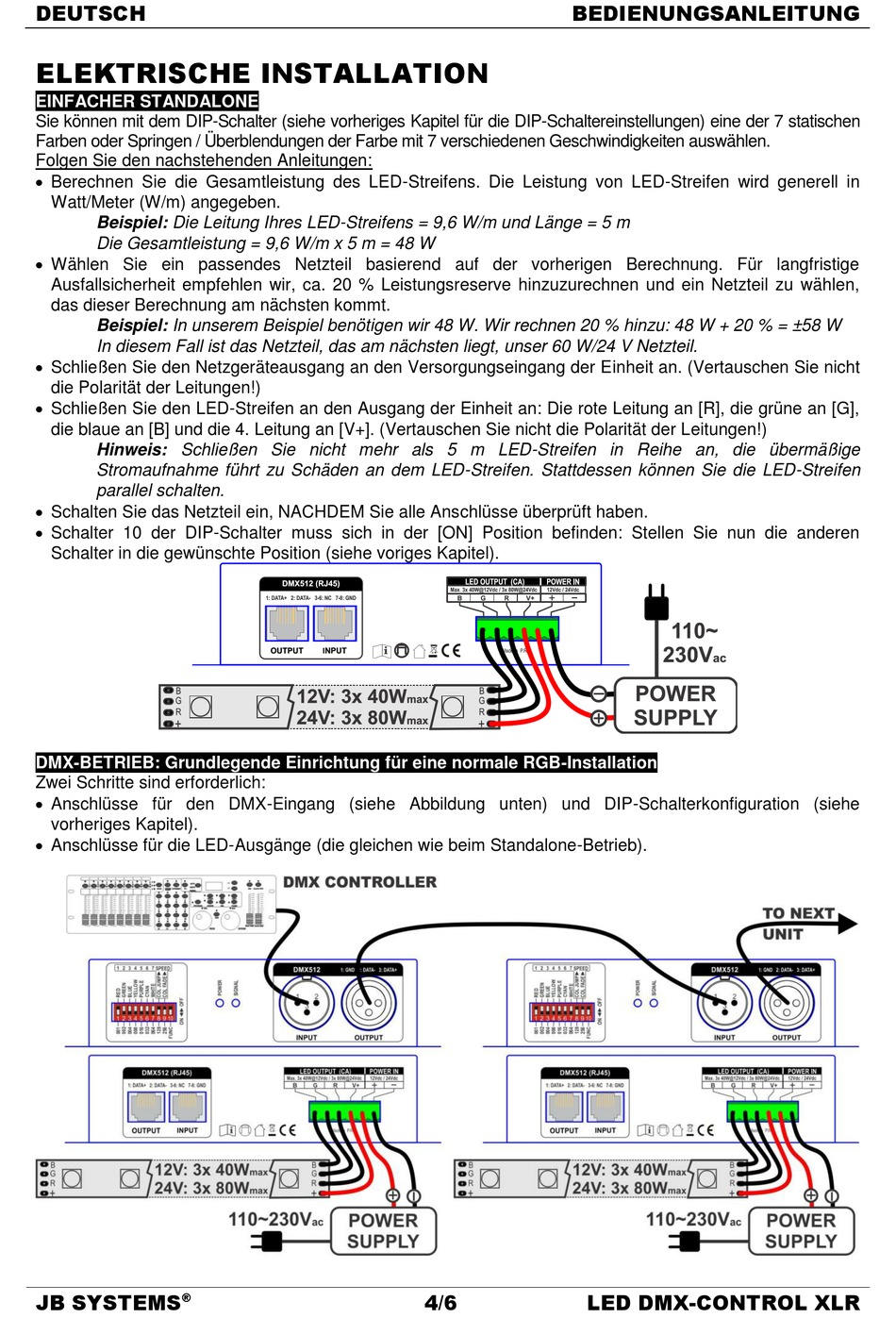

ELEKTRISCHE INSTALLATION

EINFACHER STANDALONE
Sie können mit dem DIP-Schalter (siehe vorheriges Kapitel für die DIP-Schaltereinstellungen) eine der 7 statischen
Farben oder Springen / Überblendungen der Farbe mit 7 verschiedenen Geschwindigkeiten auswählen.
Folgen Sie den nachstehenden Anleitungen:
 Berechnen Sie die Gesamtleistung des LED-Streifens. Die Leistung von LED-Streifen wird generell in
Watt/Meter (W/m) angegeben.
Beispiel: Die Leitung Ihres LED-Streifens = 9,6 W/m und Länge = 5 m
Die Gesamtleistung = 9,6 W/m x 5 m = 48 W
 Wählen Sie ein passendes Netzteil basierend auf der vorherigen Berechnung. Für langfristige
Ausfallsicherheit empfehlen wir, ca. 20 % Leistungsreserve hinzuzurechnen und ein Netzteil zu wählen,
das dieser Berechnung am nächsten kommt.
Beispiel: In unserem Beispiel benötigen wir 48 W. Wir rechnen 20 % hinzu: 48 W + 20 % = ±58 W
In diesem Fall ist das Netzteil, das am nächsten liegt, unser 60 W/24 V Netzteil.
 Schließen Sie den Netzgeräteausgang an den Versorgungseingang der Einheit an. (Vertauschen Sie nicht
die Polarität der Leitungen!)
 Schließen Sie den LED-Streifen an den Ausgang der Einheit an: Die rote Leitung an [R], die grüne an [G],
die blaue an [B] und die 4. Leitung an [V+]. (Vertauschen Sie nicht die Polarität der Leitungen!)
Hinweis: Schließen Sie nicht mehr als 5 m LED-Streifen in Reihe an, die übermäßige
Stromaufnahme führt zu Schäden an dem LED-Streifen. Stattdessen können Sie die LED-Streifen
parallel schalten.
 Schalten Sie das Netzteil ein, NACHDEM Sie alle Anschlüsse überprüft haben.
 Schalter 10 der DIP-Schalter muss sich in der [ON] Position befinden: Stellen Sie nun die anderen
Schalter in die gewünschte Position (siehe voriges Kapitel).
DMX-BETRIEB: Grundlegende Einrichtung für eine normale RGB-Installation
Zwei Schritte sind erforderlich:
 Anschlüsse für den DMX-Eingang (siehe Abbildung unten) und DIP-Schalterkonfiguration (siehe
vorheriges Kapitel).
 Anschlüsse für die LED-Ausgänge (die gleichen wie beim Standalone-Betrieb).
