Gesamtanordnung
1
2
3
Technische Beschreibung
Normwerkstoffgröße: 450mm x 300mm
Maximale Formungsfl äche: 430mm x 280mm
Maximale Ziehtiefe: 160mm
Gesamtbreite: 639mm
Gesamthöhe: 525mm
Gesamtlänge: 986mm
Gewicht: 75Kg

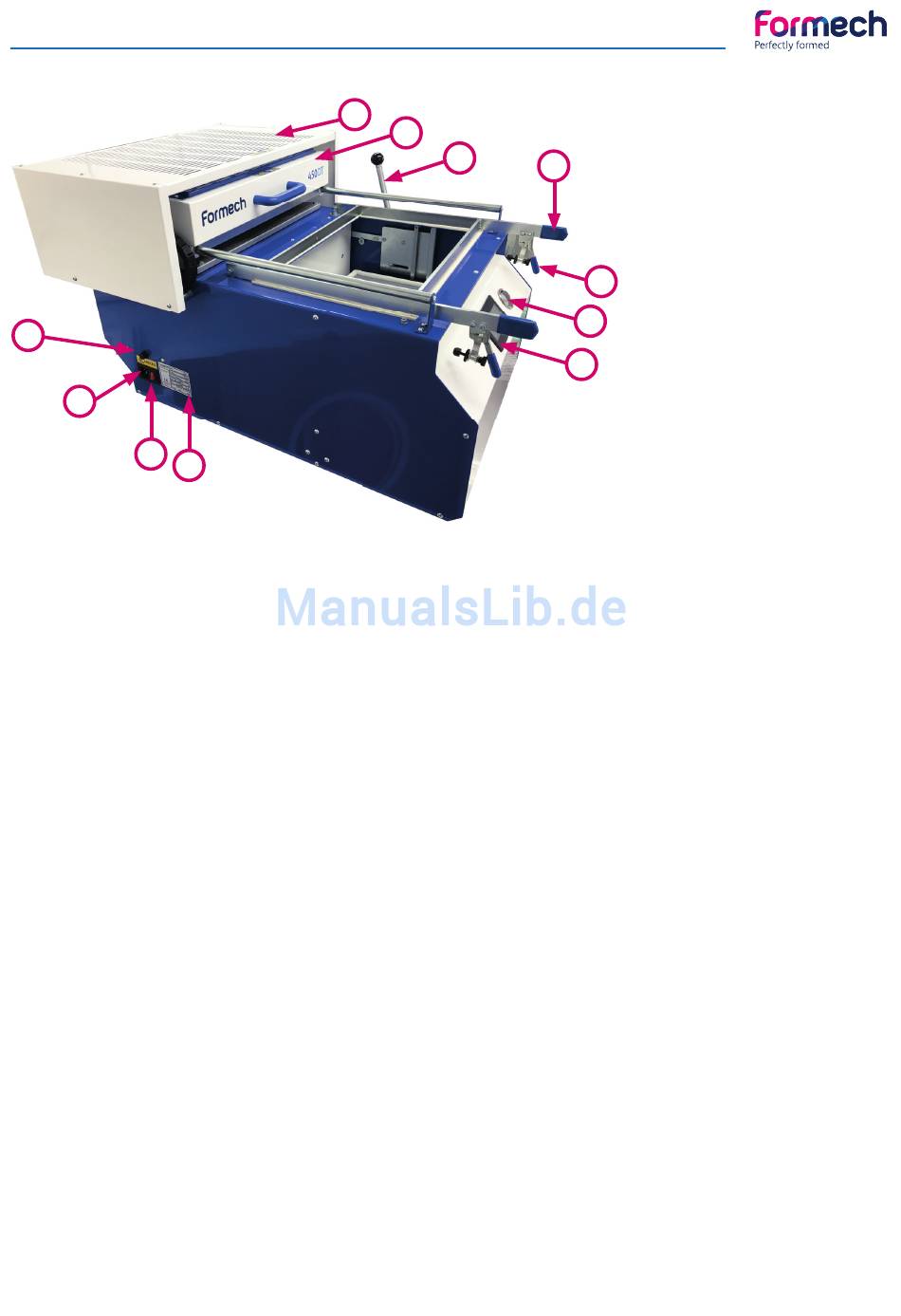

Maschinenanordnung
1. Sicherungskasten
Die Maschine wird durch eine 13A Sicherung geschützt, welche von außen erreichbar ist.
2. Netzanschlusssteckdose C20
Die Maschine besitzt seitlich eine C20 Steckdose. Das Stromkabel hat einen C19 Stecker, welcher in diese
Steckdose passt. Falls Ihre Maschine eine spezielle Spannung oder Frequenz hat, kann sie mit einem Kabel
geliefert werden, dass nicht für eine Stromsteckdose vorbereitet wurde. Siehe den Sicherheitsparagraphen
am Anfang dieser Anleitung. Achten Sie auf die Sicherheitskennzeichnungen. Bevor Sie Wartungsarbeiten
durchführen, muss immer die Hauptstromzufuhr bei der Netzeingangssteckdose entfernt werden.
3. Netzschalter AN / AUS
Dies ist der Hauptnetzschalter. Stellen Sie ihn auf 'AN', um die Maschine mit Strom zu versorgen, nachdem
das Stromkabel angeschlossen wurde. Beim ‚AUS' Stellen hat die Maschine keine Stromzufuhr mehr.
4. Typenschild
Auf dem Typenschild steht der Model-Typ, der benötigte elektrische Anschlusswert und andere wichtige
Daten.
11
4
10
9
8
Elektrik Beschreibung
Stromversorgung Einphasig: 208V-240V ac
Frequenz: 50-60Hz
Gesamtstrom- verbrauch: 2.3Kw
Bedienungsanleitung - Formech 450DT V1.0 - 0317
8
1. Sicherungskasten 13A
2. Netzanschlusssteckdose
C20
3. Netzschalter AN/AUS
4. Typenschild
5. Sensorbildschirm HMI
7
6. Unterdruckmesser
6
7. Materialklemmen
8. Klemmrahmen
5
9. Tischhebel
10. Heizungskasten
11. Sicherheitsbeschriftung
(heiße Oberfl ächen)
+ Druckluftauslass
