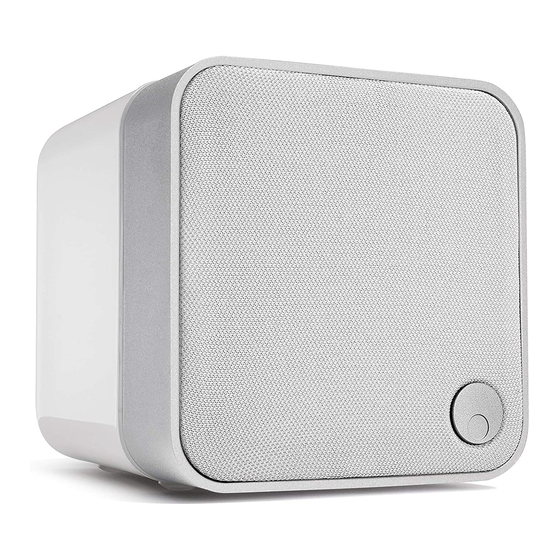

Cambridge Audio Minx Min 12 Installationsanleitung

Supplied accessories
/ Im Lieferumfang enthaltenes Zubehör / Accessoires fournis / Accesorios sumi-
nistrados / Accessori in dotazione / Meegeleverde accessoires / Medföljande tillbehör /
Принадлежности, входящие в комплект поставки
1 - key hole bracket, 2 - terminals, 3 - screw.
1 - Montageklammer mit Befestigungsbohrung, 2 - Anschlussklemmen, 3 - Schraube.
1 - support à visser, 2 - bornes, 3 - vis.
1 - soporte de bocallave, 2 - terminales, 3 - tornillo.
1 - staffa serratura , 2 terminali, 3 - vite.
1 - sleutelgatsteun, 2 - contacten, 3 - schroef.
1 - nyckelhålsfäste, 2 - terminaler, 3 - skruv.
1 - кронштейн с отверстием для подвешивания; 2 – клеммы, 3 - винты.
1 2
характеристики
Min 12
Sensitivity (SPL) 86dB (2.83 Vrms input)
Frequency response 150Hz - 20kHz
Impedance 8 Ohms compatible
Recommended Amp Power 25-200W*
Drivers 1 x 2.25"
Speaker dimensions 78 x 78 x 85mm
(H x W x D) (3.1 x 3.1 x 3.3")
Weight 0.43Kg (0.95lbs)
considerable increased.
X201
Power output 200W
Mains voltage 100V/110-120V/220-240V
Drivers 1 x 6.5" Subwoofer
2 x 6.5" Passive Radiator
Speaker dimensions 219 x 210 x 222mm
(H x W x D) (8.6 x 8.3 x 8.7")
Weight 5.0Kg (11.0lbs)
Minx is a trademark of Cambridge Audio. All rights reserved.
© Copyright Audio Partnership Plc 2014
Cambridge Audio is a brand of Audio Partnership Plc.
Registered in England No. 2953313
www.cambridge-audio.com
Part No. AP32374/4
3
Min 22
88dB (2.83 Vrms input)
120Hz - 20kHz
8 Ohms compatible
25-200W*
2 x 2.25"
154 x 78 x 85mm
(6.0 x 3.1 x 3.3")
0.75Kg (1.65lbs)
X301
300W
100V/110-120V/220-240V
1 x 8" Subwoofer
1 x 8" Passive Radiator
311 x 266 x 278mm
(12.4 x 10.5x 11.0")
7.5Kg (16.5lbs)
Installation guide
Installationsanleitung
Guide d'installation
Guía de instalación
Guida all'installazione
Installatiehandleiding
Installationsguide
Руководство по установке
The crossed-out wheeled bin is the European Union symbol for indicating separate collection for
electrical and electronic equipment. This product contains electrical and electronic equipment
which should be reused, recycled or recovered and should not be disposed of with unsorted regular
waste. Please return the unit or contact the authorised dealer from whom you purchased this
product for more information.
Die durchgestrichene Abfalltonne auf Rädern ist das Symbol der Europäischen Union, das das getrennte Sammeln von Elektro- und
Elektronikgeräten anzeigt. Dieses Gerät enthält elektrische und elektronische Teile, die wiederverwendet, recycelt oder wiederhergestellt
werden können und nicht mit unsortiertem normalem Restabfall entsorgt werden dürfen. Bitte geben Sie das Gerät zurück oder wenden Sie
sich für weitere Informationen an Ihren Fachhändler, von dem Sie dieses Gerät gekauft haben.
La poubelle à roulettes barrée d'une croix est le symbole de l'Union européenne indiquant la collecte séparée des appareils et dispositifs
électriques et électroniques. Ce produit contient des dispositifs électriques et électroniques qui doivent être réutilisés, recyclés ou récupérés,
et qui ne doivent pas être jetés avec les déchets ordinaires non triés. Veuillez remettre l'appareil au revendeur agréé chez qui vous avez acheté
ce produit, ou le contacter pour plus d'informations.
El cubo con ruedas tachado es el símbolo de la Unión Europea para indicar un conjunto separado de equipos eléctricos y electrónicos. Este
producto contiene equipos eléctricos y electrónicos que deben ser reutilizados, reciclados o recuperados y no deben desecharse con los
producto para obtener más información.
dispositivi e apparecchiature elettriche ed elettroniche. Questo prodotto contiene parti elettriche ed elettroniche che devono essere riutilizzate,
negoziante, o mettervi in contatto con il distributore autorizzato presso il quale lo avevate acquistato per ulteriori informazioni.
De doorgekruiste verrijdbare afvalbak is het symbool van de Europese Unie waarmee wordt aangegeven dat elektrische en elektronische
apparatuur gescheiden dient te worden ingezameld. Dit product bevat elektrische en elektronische inrichtingen die opnieuw moeten worden
gebruikt, gerecycled of hersteld en niet mogen worden weggegooid bij het ongesorteerde normale afval. Breng het apparaat terug of neem
contact op met de bevoegde dealer waarbij u dit product hebt gekocht voor meer informatie.
Den överkorsade soptunnan är Europeiska Unionens symbol för att indikera separat uppsamling av elektrisk och elektronisk utrustning.
Denna produkt innehåller elektrisk och elektronisk utrustning som kan återanvändas, återvinnas eller återhämtas och inte får kasseras med
normalt osorterat hushållsavfall. Ta tillbaka apparaten eller kontakta den auktoriserade återförsäljaren som du köpte produkten från för med
information.
Ящик с колесами и с крестом – это символ Евросоюза для указания на отдельную коллекцию электрического и
электронного оборудования. Это изделие содержит электрические и электронные компоненты, которые должны
быть повторно использованы, переработаны или восстановлены и не должны утилизироваться совместно с
несортированными обычными отходами. Постарайтесь возвратить устройство или обратитесь к авторизованному
дилеру, у которого Вы приобрели это изделие, для получения дополнительной информации.
This guide is designed to make installing and using
this product as easy as possible. Information in this
document has been carefully checked for accuracy
at the time of printing; however, Cambridge
Audio's policy is one of continuous improvement,
change without prior notice.
Befolgen Sie für die Installation und Verwendung des Produkts
die Schritte in dieser Bedienungsanleitung. Die Informationen
in dieser Anleitung wurden zur Zeit der Drucklegung hinsichtlich
ihrer Genauigkeit sorgfältig überprüft. Cambridge Audio ist jedoch
bestrebt, seine Produkte ständig zu verbessern, und daher können
sich das Design und die technischen Daten ohne vorherige
Ankündigung ändern.
Ce manuel vise à faciliter l'installation et l'utilisation de ce produit.
avant leur impression. Toutefois, comme Cambridge Audio a pour
principe d'améliorer constamment ses produits, les caractéristiques
Esta guía está diseñada para que instalar y utilizar este producto
sea lo más fácil posible. La precisión de la información que contiene
su impresión. No obstante, la política de Cambridge Audio se basa en
Read all instructions Avoid damp
Lesen Sie alle
Anweisungen.
Lisez toutes les
instructions
Lea las instrucciones
Leggere tutte le
istruzioni Undvik fukt
Lees alle instructies Не допускайте попадания влаги.
Läs alla instruktioner
Прочтите все инструкции.
Avoid extreme temperatures Avoid direct sunlight
Vermeiden Sie extreme
Temperaturen.
Évitez les températures
extrêmes
Evite las temperaturas
extremas
Evitare temperature estreme Evitare la luce solare diretta
Vermijd extreme temperaturen Vermijd direct zonlicht
Undvik extrema temperaturer Undvik direkt solljus
Не допускайте воздействия высоких Не допускайте воздействия прямого
температур. солнечного света.
Questa Guida è stata ideate per rendere l'installazione e l'impiego
di questo prodotto più facili possibile. Le informazioni contenute
loro esattezza al momento della stampa; in ogni caso la poltica
di Cambridge Audio è fatta di miglioramenti continui, per cui il
di preavviso.
Deze handleiding is bedoeld om de installatie en het gebruik van
het product zo eenvoudig mogelijk te maken. De in dit document
verstrekte informatie is voor het drukken zorgvuldig gecontroleerd op
nauwkeurigheid; het beleid van Cambridge Audio is echter gericht op
zonder voorafgaande kennisgeving worden gewijzigd.
Denna handbok är utformad för att underlätta installation och
användning av denna produkt. Informationen i detta dokument
har kontrollerats noggrant vid tryckningstillfället. Cambridge Audio
har dock en policy av kontinuerliga förbättringar, vilket innebär att
Настоящее руководство поможет пользователю упростить
установку оборудования и эксплуатировать его с максимальной
эффективностью. Содержащаяся в настоящем документе
информация была тщательно проверена на момент публикации.
Однако компания Cambridge Audio проводит политику постоянного
усовершенствования выпускаемой ею продукции, и поэтому
оставляет за собой право вносить изменения в конструкцию
изделий и их технические характеристики без предварительного
уведомления.
Secure all cables
Vermeiden Sie feuchte Verlegen Sie alle Kabel
Umgebungen. so, dass sie keine
Évitez l'humidité Gefahr darstellen oder
Evite la humedad im Weg sind.
Evitare l'umidità Fixez tous les câbles
Vermijd vocht Proteja los cables
Fissare tutti i cavi
Bevestig alle kabels
Anslut alla kablar
Закрепите все кабели.
Avoid solvent-based cleaners
Setzen Sie das Produkt
Verwenden Sie keine
keiner direkten Sonne-
Reinigungsmittel
neinstrahlung
Lösungsmittelbasis.
Évitez la lumière directe
Évitez les nettoyants à
du soleil
base de solvants
Evite la luz solar directa
Evite limpiadores basa-
dos en disolvente
Non utilizzare detergenti a base di sol-
venti
Vermijd reinigingsmiddelen op basis van
oplosmiddelen
Undvik rengöringsmedel baserade på
lösningsmedel
Не применяйте чистящие средства на
основе растворителей.
auf
