NesteQ FanMax Gebrauchsanweisung

USER MANUAL / GEBRAUCHSANWEISUNG
PACKAGE CONTENT / VERPACKUNGSINHALT
TECHNICAL SPECIFICATIONS / TECHNISCHE DATEN
Dimensions (L x W x H) / Maße (L x B x H)
Material / Material
Color / Farbe
Cable length / Kabellängen
Connector type / Anschlusstyp
LEDs
Rated voltage (output) / Ausgangsspannung
Rated voltage (input) / Eingangsspannung
MANUFACTURER / HERSTELLERANGABEN
ELVT Europe
Liebigstr. 2 - 20
22113 HAMBURG
GERMANY / DEUTSCHLAND
EMAIL: support@nesteq.net
http://www.nesteq.net

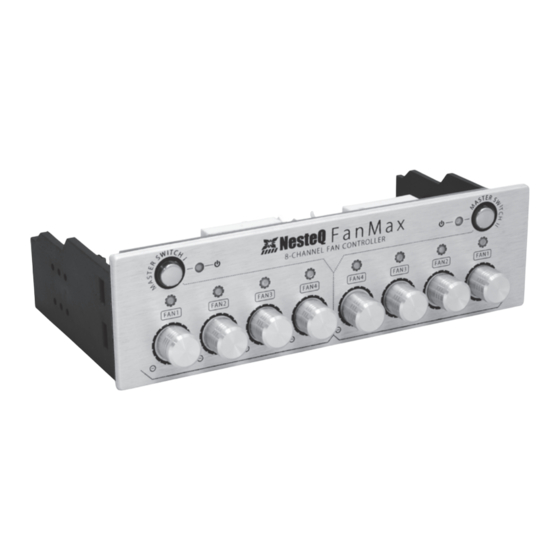

FanMax
8-Channel Fan Controller
fan controller
RoHS
C O M P L I A N T
* Power cable soldered to fan controller /
Stromkabel ist an der Lüftersteuerung angelötet
78mm x 149mm x 43mm
Aluminum, Plastic / Aluminium, Kunststoff
Silver or Black / Silber oder Schwarz
600 mm
3-Pin (standard molex) & PWM compatible / kompatibel
2 blue LEDs for Main Switches ( Cooling Zones ), 8 LEDs
for fan monitoring / 2 blaue LEDs für die Hauptschalter
( Cooling Zones ), 8 blaue LEDs zur Lüfterüberwachung
6 12 volt
DC 12 volt (4-Pin standard molex)

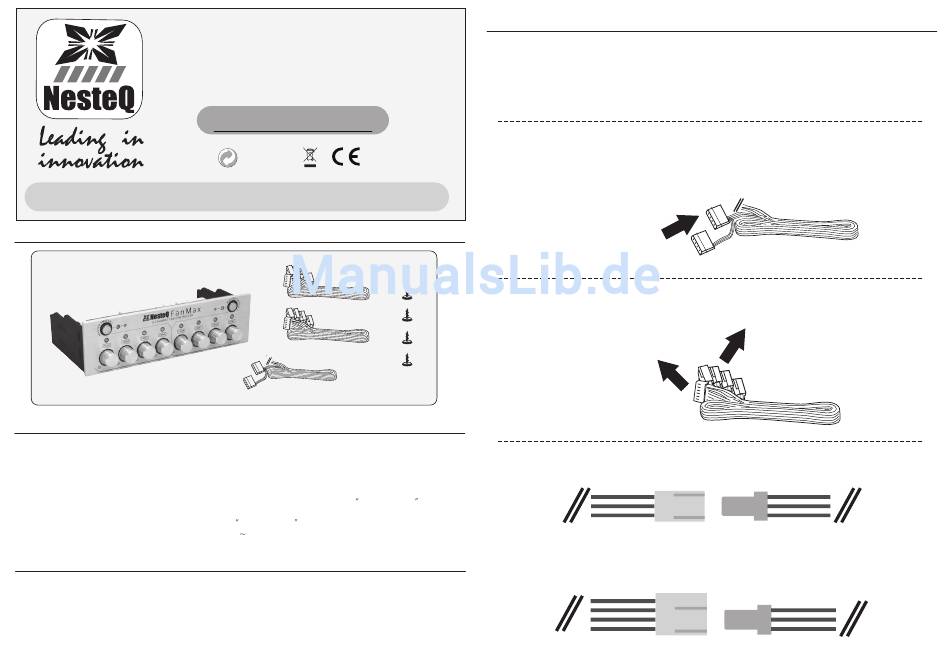

INSTALLATION / INSTALLATION
1.
Install the FanMax fan controller into your case by using the screws supplied with it. Make sure,
that all screws are tightened well and the fan controller cannot move.
Installieren Sie die FanMax Lüftersteuerung in Ihrem Gehäuse. Verwenden Sie die mitgelieferten
Schrauben und überprüfen Sie den festen Sitz der Lüftersteuerung.
2.
Power cable coming from fan controller /
Stromkabel von der Lüftersteuerung kommend
4-Pin from power supply /
4-Pin vom Netzteil
3.
To FanMax fan controller /
Zur FanMax Lüftersteuerung
3-Pin from fan / 3-Pin vom Lüfter
PWM from fan / PWM vom Lüfter
To fans /
Zu den Lüftern
x2
3-Pin from fan controller /
3-Pin von der Lüftersteuerung
3-Pin from fan controller /
3-Pin von der Lüftersteuerung
