Fieldpiece SRL8 Bedienungshandbuch

Kältemittel-
Lecksuchgerät mit
beheizter Diode
Modell: SRL8
SENSITIVITY AUTO-ZERO
H
LOW-BATT
M
L
L/M/H ZERO
MUTE ON/OFF
BATTERY PRESS FOR
CHECK 1 SECOND
Heated Diode
Refrigerant
Leak Detector
SRL8
BEDIENUNGSHANDBUCH
Verfahrensweise zur Leckerkennung
Halten Sie das SRL8 von potenziellen Kältemittellecks fern,
bis die Aufwärm- und Kalibrierungsperiode abgeschlossen ist.
Die Aufwärm- und Kalibrierungssequenz läuft für etwa 30
Sekunden, nachdem der Schalter ON/OFF betätigt wurde.
Warten Sie, bis sich das SRL8 vollständig aufgewärmt hat,
bevor Sie es einsetzen. Beim Einschalten wechselt das
Messgerät auf hohe Empfindlichkeit und führt automatisch
einen Nullabgleich durch.
Kältemittellecks treten meist an Lötnähten
Kältemittelleitungen oder in Bereichen, bei denen sich der
Querschnitt oder die Richtung dieser Leitungen ändert, auf.
Das SRL8 erkennt die Konzentration eines Kältemittels.
Dank der Nullabgleichsfunktion kann der Anwender auf
einfache Weise Lecks an Stellen erkennen, an denen
Kältemittel in der Luft ist, zum Beispiel wenn ein Kühlschrank in
einen geschlossenen Raum leckt. Während des Detektierens:
1. Die Sondenspitze sollte sich ziemlich nah an der Leitung
befinden. Bei kleinen Lecks sollte der Abstand 0,64 cm
(1/4 Zoll) nicht überschreiten. In solchen Fällen kann
eine zweite Hand hilfreich sein, die die Spitze entlang der
Kältemittelleitung führt.
2. Die Spitze sollte mit einer Geschwindigkeit von 2,54–
7,62 cm (1–3 Zoll) pro Sekunde an der Kältemittelleitung
entlang geführt werden.
3. Entdeckt das SRL8 ein Leck, ertönt ein Alarm und
die LED-Balkenanzeige leuchtet auf. Bewegen Sie
die Sonde weiter auf das Leck zu, leuchten mit
steigender Konzentration mehr Leuchtdioden auf.
(Hinweis: Bewegt sich der Stab des SRL8 durch eine
sehr hohe Konzentration von Kältemittel, müssen Sie
möglicherweise warten, bis das SRL8 einen Nullabgleich
durchgeführt hat, oder Sie müssen diesen manuell
durchführen, damit sich der Sensor nachjustieren kann,
bevor Sie mit Schritt 4 fortfahren.)
Beschreibung
Das SRL8 ist ein tragbares, hochempfindliches Kältemittel-
Lecksuchgerät mit überragender Akkulebensdauer, Mobilität
und Bedienerfreundlichkeit, das mit einem Zinndioxid-
Halbleiter-Gassensor (beheizte Diode)
Mikroprozessor arbeitet.
Durch die Sondenspitze wird Gas zum Sensor am Sockel
der flexiblen Sonde gepumpt. Der Sensor reagiert chemisch
auf jede Art von Kältemittel im zugeführten Gas und
sendet ein mV-Signal an einen von einem Mikroprozessor
gesteuerten Stromkreis.
Das SRL8 kann Leckagen von weniger als 2,8 g/Jahr
(0,1 oz/Jahr) erkennen, womit es die strengsten SAE J1627
Standards übertrifft. Das SRL8 wird mit einem Steckdosen-
und einem Autoladegerät für den ultrakompakten Lithium-
lonen-Akku geliefert, der 15 Stunden Dauerbetrieb des SRL8
ermöglicht, bevor ein erneutes Aufladen erforderlich wird.
Dies reicht für einen gesamten Arbeitstag aus.
Das SRL8 verfügt
über verschiedene
SENSITIVITY
AUTO-ZERO
Einstellmöglichkeiten,
H
um die Empfindlichkeit
M
exakt an den Bedarf
L
anpassen zu können
und Fehlauslösungen
zu vermeiden. Eine
kurze, automatische
Selbstkalibrierung von
30 Sekunden Dauer nach dem Einschalten sorgt für optimale
Leistung.
Ein integrierter, auswechselbarer Filter fängt Feuchtigkeit
und schädliche Partikel auf. Das SRL8 verfügt zudem über
einen manuellen und einen automatischen Nullabgleich. So
L/M/H
können Hintergrundverunreinigungen ausgeblendet und eine
4. Sobald die maximale Kältemittelkonzentration lokalisiert
ist, lassen Sie das Messgerät entfernt vom Leck einen
MUTE
Nullabgleich durchführen. Dann machen Sie einen
zweiten Durchlauf, um die Lage des Lecks zu bestätigen.
BATTERY
CHECK
Heated Diode
Refrigerant
Leak Detector
von

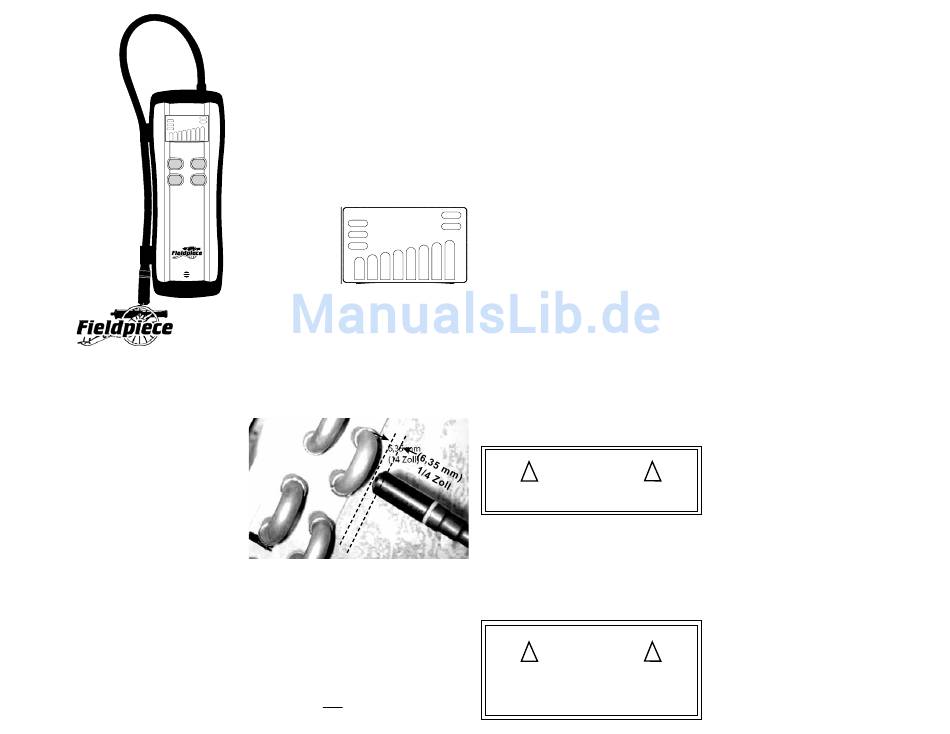

SRL8 beim Testen einer A-Coil, 6,35 mm (1/4 Zoll)
von der Leitung entfernt.
Überprüfen und Auswechseln des Filters
SRL8
Der Filter hält Feuchtigkeit und Schmutzpartikel vom
Sensor fern. Wird der Filter nass, engt er den Luftstrom ein
und sollte ersetzt werden. Schrauben Sie die Sensorspitze
ab. Ersetzen Sie dann den weißen Filter, sodass sich das
abgerundete Ende an der Spitze des Stabes befindet.
Verwenden Sie ausschließlich einen von Fieldpiece
gelieferten Filter.
Weitere Filter können über den Lieferanten bezogen
werden. Das Modell RFL2 enthält 10 Filter und 5 O-Ringe.
größtmögliche Empfindlichkeit gewährleistet werden. Über
die Taste MUTE (Stummschaltung) können bei Bedarf die
akustischen Signale unterdrückt werden.
Betrieb
und einem
Ein-/Ausschaltschutz
Zum Ein-/Ausschalten des SRL8 die Taste ON/OFF eine
Sekunde lang gedrückt halten. Diese kleine Verzögerung
schützt vor unbeabsichtigtem Ein- oder Ausschalten und
verlängert so die Akku-Lebensdauer. Wird vergessen, das
SRL8 auszuschalten, schaltet es sich nach zehn Minuten
Inaktivität automatisch aus.
LED-Balkenanzeige
Die aus acht Segmenten bestehende LED-Anzeige zeigt
die erfasste Kühlmittelkonzentration an. Mit steigender
Kühlmittelkonzentration in der Luft leuchten mehr Balken der
Anzeige auf.
LOW-BATT
Taste L/M/H (Empfindlichkeit)
Die Empfindlichkeitsstufe wird mit der Taste L/M/H
eingestellt. Niedrige (L), mittlere (M) bzw. hohe (H)
Empfindlichkeit wird jeweils durch die entsprechende LEDs
angezeigt.
Je höher die Kältemittelkonzentration in der Umgebungsluft
ist, um so niedriger sollte die Empfindlichkeitseinstellung
sein, um Fehlauslösungen auf ein Minimum zu reduzieren.
ZERO
Installieren und Ersetzen des Sensors
ON/OFF Für das SRL8 können Ersatzsensoren (Modell RHD1)
bezogen werden. Stellen Sie sicher, dass das Gerät
ausgeschaltet ist, bevor Sie den Sensor installieren oder
PRESS FOR
1 SECOND ersetzen. Schrauben Sie die Sondenspitze vom SRL8 ab.
Ziehen Sie dann den Sensor vorsichtig aus dem Sockel, um
ihn zu ersetzen.
! Warnung
Der Sensor kann nach Gebrauch heiß sein.
Setzen Sie den neuen Sensor vorsichtig ein, und
ersetzen Sie die Sondenspitze. Der Sensor kann in zwei
verschiedenen Konfigurationen eingesetzt werden. Mit
beiden funktioniert das SRL8 einwandfrei.
Ist kein Sensor installiert oder der Sensor defekt, ertönt
beim Einschalten der Einheit ein Warnton. Danach schaltet
sich das Gerät ab.
Vorsicht
!
Das SRL8 NICHT ohne ordnungsgemäß
montierten Filter verwenden. Dies könnte zu einer
Beschädigung des Instrumentes führen.
MUTE-Taste (Stummschalten) und Akkukontrolle
Durch Drücken der Taste MUTE wird der Ton des
SLR8 ein- bzw. ausgeschaltet. Wird die MUTE-Taste eine
Sekunde lang gedrückt, wird auf der LED-Balkenanzeige die
verbleibende Akkuladung (in Prozent) angezeigt.
ZERO-Taste und automatischer Nullabgleich
Das SRL8 verfügt über zwei Modi für den Nullabgleich:
manuell und automatisch. Dies wird von der LED „Auto-
Zero" angezeigt, die entweder leuchtet oder nicht. Dank
dieser Modi kann der Anwender die beste Sensitivität
einstellen, indem er das Basisliniensignal gleichsetzt mit der
Hintergrundverunreinigung.
Das SRL8 stellt beim Einschalten standardmäßig
den automatischen Nullabgleich ein. Falls nicht manuell
ausgelöst, stellt sich das SRL8 im automatischen Modus
alle zwei Sekunden auf Null. Der Nullabgleich wird durch
ein zweimaliges Aufblinken der LED „Auto-Zero" angezeigt.
Um zwischen dem automatischen und manuellen Modus
zu wechseln, halten Sie die Taste ZERO für zwei Sekunden
gedrückt. Im manuellen Modus leuchtet die LED „Auto-Zero"
LED nicht mehr auf. Um das SRL8 in diesem Modus auf
Null zu stellen, drücken Sie einfach die Taste ZERO in einer
nicht kontaminierten Umgebung. Das SRL8 zeigt einen
erfolgreichen Nullabgleich mittels eines kurzen zweimaligen
Aufblinkens der LED „Auto-Zero" an.
Kurze Hinweise
1.
Passen Sie zum Lokalisieren größerer Lecks die
Empfindlichkeit an.
2.
Stellen Sie sicher, dass das SRL8 zwischen zwei
Erkennungen einen Nullabgleich durchführt. Achten Sie
auf das zweimalige Aufblinken der „Auto-Zero"-LED.
!
Vergleichbarkeit von Lecksuchgeräten
Fieldpiece bietet zwei Leckdetektoren an. Das SRL8
verfügt über einen beheizten Sensor. Der Vorteil einer
beheizten Diode liegt darin, dass sie das absolute
Konzentrationsniveau ermittelt. Sie kann über ein Leck
gehalten werden und wird dann kontinuierlich piepen.
Sie ist außerdem ursprünglich sehr empfindlich. Der
hauptsächliche Nachteil ist, dass der Sensor im Laufe seines
Lebens weniger empfindlich wird und irgendwann ersetzt
werden muss. Außerdem reagiert er verschieden stark auf
bestimmte Kältemittelarten.
Das SRL2 nutzt einen Infrarot-Sensor (IR). Es ermittelt
eine VERÄNDERUNG der Konzentration. Deshalb muss
der Stab in Bewegung bleiben. Der wichtigste Vorteil des
IR-Sensors von Fieldpiece ist, dass seine Empfindlichkeit
über die gesamte Lebensdauer des Instrumentes erhalten
bleibt. Der Sensor reagiert nicht auf Luftfeuchtigkeit oder Öl,
!
seine Empfindlichkeit ist nahezu für alle Kältemittel gleich.
Der wichtigste Nachteil eines Infrarot-Sensors ist seine
Empfindlichkeit gegenüber mechanischen Störungen.
