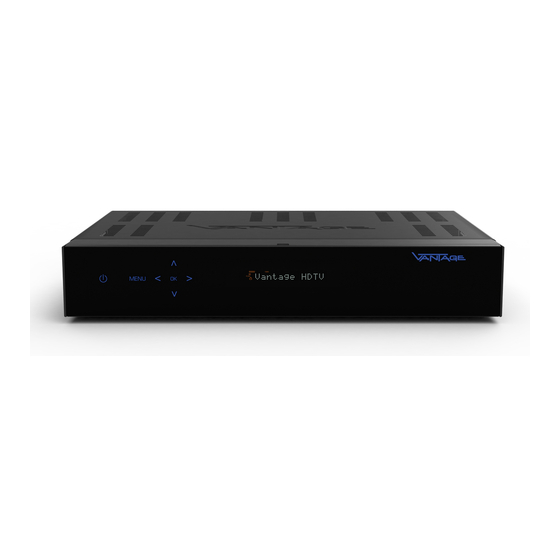

Inhaltszusammenfassung für Vantage HD 8000S
-
Seite 2: Sicherheitshinweise
icherheitshinweise icherheitshinweise Dieses Produkt wurde so hergestellt, dass es den internationalen Sicherheitsnormen entspricht. Bitte lesen Sie alle Sicherheits- und Betriebsanleitungen sorgfältig durch, bevor Sie das Produkt in Betrieb nehmen und bewahren Sie dieses Handbuch auf, um es auch künftig zu Rate ziehen zu können. STROMVERSORGUNG Wechselstrom 90-250V~, 50/60Hz. -
Seite 3: Inhaltsverzeichnis
nhalt nhalt Sicherheitshinweise ......2 Kanalliste..........18 Um die Kanalübersicht in einer bestimmten Reihenfolge (Alphabet Satellit/Anbieter/HD) anzuzeigen ..........19 Kapitel 1 Electronic Program Guide (EPG) ... 19 Vor der Inbetriebnahme ......4 Allgemeine Eigenschaften ......4 Kapitel 5 Zubehör ............4 Menüaufbau ........... -
Seite 4: Vor Der Inbetriebnahme
• 2 x USB Anschluss • 2 Common Interface und 2 Smartcard Leser • Blindscan Zubehör • Bedienungsanleitung, Microfasertuch • Fernbedienung inkl. Batterien • HDD Einbau Kit • HDMI Kabel • Vantage CD Rom: Bedienungsanleitung, DVR Studio Pro Testversion, Settingseditor, Uploadtool Deutsch... -
Seite 5: Bedienung Und Funktionen
apitel 2 >> Bedienung und Funktionen edienung und Funktionen Vorderseite Power ( ) Taste Menü Taste Schaltet Ihren Receiver An/Aus. Ruft das Menü auf Beendet das Menü oder kehrt zum Pfeiltasten (◄/►) Taste vorherigen zurück Dient zur Lautstärken Regelung und OK Taste bewegt den Cursor links/rechts im Menü... -
Seite 6: Fernbedienung
apitel 2 >> Bedienung und Funktionen Fernbedienung Power ( ) Taste für TV und STB MenüTaste Schaltet den TV und die STB an und aus. Zeigt das Menü an. Ziffer (0~9) Tasten Mit ihr wird das aktuelle Menü verlassen oder zum direkten Anwählen von Kanälen und zur zum vorangegangenen zurückgegangen. - Seite 7 apitel 2 >> Bedienung und Funktionen Fernbedienung FWD>> Taste spult das aufgenommene Programm mit bis zu x16 Geschwindigkeit vor. PiP Taste ( Bild in Bild ) Startet die Bild in Bildfunktion. Timer Taste Öffnet das Timer Menü. Timeshift Taste Startet die Time Shift Funktion. Mode ( ) Taste Schaltet zwischen Radio und TV Kanälen hin...
- Seite 8 apitel 2 >> Bedienung und Funktionen Deutsch...
-
Seite 9: Zusatzfunktionen
apitel 2 >> Bedienung und Funktionen Fernbedienung Zusatzfunktionen Fernbedienung anlernen • Sollten Sie im Lernmodus der Fernbedienung 30 Sekunden lang keine Taste drücken, wird der Modus beendet und die LED geht aus. • TV Power Taste hat enthält vorprogrammierten Daten. Programmieren der Fernbedienung •... -
Seite 10: Kapitel 3 Anschlüsse
apitel 3 >> Anschlüsse nschlüsse Hinweise zum Aufstellen des Receivers • Stellen Sie Ihren Receiver nur in horizontaler Position auf. • Stellen Sie keine schweren Dinge wie z.B. einen TV auf Ihren Receiver. • Desweiteren sollten Sie Ihren Receiver nicht an folgenden Plätzen aufstellen: mit direkter Sonneneinstrahlung, vibrierende Plätze, feuchte Plätze und zu warm oder zu kalte Plätze. -
Seite 11: Anschließen Des Analog Receivers
Anschließen des Analog Receivers Um den Benutzern weiterhin den Einsatz ihres Analog Receivers zu ermöglichen, wurde der Vantage mit einem Loop Trough Ausgang ausgestattet. Dieser befindet sich auf der Rückseite des Geräts und ist mit “LOOP” gekennzeichnet. Anschließen des Receivers an den TV Um den Receiver mit dem Fernsehgerät zu verbinden gibt es fünf verschiedene Methoden:... -
Seite 12: Grundeinstellungen Und -Maßnahmen
apitel 4 >> Grundeinstellungen und -maßnahmen rundeinstellungen und -maßnahmen Menü Informationen Ein Menü ist ein Textfeld das auf dem Bildschirm angezeigt wird. Optionen die ausgewählt werden könnnen sind generell hervorgehoben. Nicht hervorgehobene Optionen können nicht ausgewählt werden. Die meisten Menüs zeigen Kurzinformationen am unteren Rand des Bildschirms. -
Seite 13: Zeiteinstellungen
apitel 4 >> Grundeinstellungen und -maßnahmen Inbetriebnahme Zeiteinstellungen 1 Wählen Sie mit den Pfeiltasten (▲/▼) die gewünschte Zeitzone aus. 2 Mit den Pfeiltasten (▲/▼) wählen Sie nun zwischen den Option Sommerzeit AN oder AUS. 3 Drücken Sie die Blaue Taste zum Fortfahren. Antenneneinstellungen Tuner 1 1 Wählen Sie mit den Pfeiltasten (▲/▼) den gewünschten Satelliten aus. - Seite 14 apitel 4 >> Grundeinstellungen und -maßnahmen Inbetriebnahme Antenneneinstellungen Tuner 2 1 Wählen Sie mit den Pfeiltasten (▲/▼) zwischen den Anschlussarten des Tuner 2 aus. 2 Wenn Sie die Optionen: Signal : Gleich - Gleiche Konfiguration wie Tuner 1 oder Loop Through - Durchschleifbetrieb wählen, werden die Einstellungen automatisch übernommen.
-
Seite 15: Auto Scannen
apitel 4 >> Grundeinstellungen und -maßnahmen Inbetriebnahme Auto Scannen 1 Wählen Sie nun mit den Pfeiltasten (▲/▼) Auto Scannen und drücken Sie OK Es erscheint die vorinstallierte Satellitenliste. 2 Wählen Sie nun mit den Pfeiltasten (▲/▼) einen der eingestellen Satelliten und ändern, mit den Pfeiltasten (▲/▼), die Suchoption auf folgende Werte. -
Seite 16: Terrestrisch (Optional) Auto Scannen
apitel 4 >> Grundeinstellungen und -maßnahmen Terrestrisch (optional) Auto Scannen 1 Drücken Sie OK und der automatische Suchlauf startet. 2 Drücken Sie OK um die Kanäle zu speichern. 3 Drücken Sie nun Back um das Menü zu verlassen. Sie können nun mit den Pfeiltasten (▲/▼) den gewünschten Kanal auswählen. -
Seite 17: Info Leiste
apitel 4 >> Grundeinstellungen und -maßnahmen Grundfunktionen Info Leiste Die Kanalinformationen erscheinen bei jedem Kanalwechsel für eine bestimme Zeit. Die Zeit kann im Menü OSD Einstellungen verändert werden. Allgemeine Informationen Durch drücken der INFO Taste können Sie allgemeine Informationen zum aktuellen Kanal sehen. -
Seite 18: Sleep Timer Funktion
apitel 4 >> Grundeinstellungen und -maßnahmen Grundfunktionen Sleep Timer Funktion Drücken Sie die grüne (Sleep) Taste um die Zeit einzustellen, die vergehen soll, bis die Box sich von alleine ausschaltet. Zoom Funktion Mit der Zoom ( ) Funktion können Sie Bildausschnitte vergrößern. 1 Drücken Sie die Zoom ( ) Taste. -
Seite 19: Um Die Kanalübersicht In Einer Bestimmten Reihenfolge (Alphabet Satellit/Anbieter/Hd) Anzuzeigen
apitel 4 >> Grundeinstellungen und -maßnahmen Grundfunktionen Um die Kanalübersicht in einer bestimmten Reihenfolge (Alphabet/Satellit/Anbieter/HD) anzuzeigen 1 Drücken Sie die farbigen (Rot/Grün/Gelb/ Blau) Tasten. Die Kanalübersicht wird hervorgehoben. 2 Wählen Sie Alphabet, Satellit, Anbieter, oder Favoriten, indem Sie die Pfeiltasten (▲/▼) verwenden. -
Seite 20: Kapitel 5 Menüaufbau
apitel 5 >> Hauptmenü Deutsch... -
Seite 21: Hauptmenü
apitel 5 >> Hauptmenü auptmenü Das Hauptmenü wurde sehr benutzerfreundlich gestaltet um sicherzustellen dass alle Funktionen einfach zu erreichen und zu bedienen sind. Das Hauptmenü besteht aus 7 Untermenüs mit verschiedenen Funktionen. Installation Im Installation Menü können Sie ihre Antenne konfigurieren und einen Kanalsuchlauf durchführen. - Seite 22 apitel 5 >> Hauptmenü Installation Anmerkung • Was ist ein rauscharmer Signalumsetzer? Der rauscharme Signalumsetzer (Low Noise Block oder kurz: LNB) befindet sich im Zentrum der Empfangsschüssel der Satellitenantenne. Er verstärkt das sehr schwach empfangene Satellitensignal und wandelt das empfangene Mikrowellensatellitensignal um, so dass das Signal die Übertragung von der Empfangsschüssel zu Ihrem Empfänger nicht unterschreitet.
-
Seite 23: Motoreinstellung
apitel 5 >> Hauptmenü Installation Installation >> Tuner (1 oder 2) >> Motoreinstellung Motoreinstellung DiSEqC 1.2 Wenn der Motor im Antenneneinstellungsmenü auf DiSEqC 1.2 eingestellt ist. 1 Wählen Sie mit den Pfeiltasten (▲/▼) die Option Motor Einstellung und drücken Sie OK. - Seite 24 apitel 5 >> Hauptmenü Installation 9 Mit den Pfeiltasten können Sie die Option Limits aktivieren/deaktivieren auswählen und mit OK bestätigen. 10 Es gibt 3 verschiedene Methoden den Motor an die gewünschte Stelle zu bringen: kontinuierlich, schrittweise (Impulse), Zeit (Sekunden). Wenn Sie kontinuierlich gewählt haben drücken Sie einmal die Pfeiltasten (◄/►) und der Motor dreht solange bis auf dem ausgewählten TP Signal erscheint oder Sie noch einmal die Pfeiltaste drücken.
- Seite 25 apitel 5 >> Hauptmenü Installation Positioner 1 Diese Funktion wird verwendet, wenn von dem Zusatzgerät, das die Schwenkvorrichtung der Antenne steuert, ein DiSEqC 1.2-Steuerbefehl empfangen wird. Wählen Sie mit den Pfeiltasten (▲/▼) einen Satelliten aus und drücken Sie die OK Taste. Es erscheint die Satellitenübersicht.
-
Seite 26: Auto Scannen
apitel 5 >> Hauptmenü Installation Installation >> Tuner (1 oder 2) >> Auto Scannen Auto Scannen Wählen Sie hier nun die Satelliten die Sie im Antenneneinstellungs Menü konfiguriert haben. Um den Kanalsuchlauf zu starten müssen Sie keine weiteren Information angeben. 1 Wählen Sie mit den Pfeiltasten (◄/►) die Option Auto Scannen aus dem Installations Menü... - Seite 27 apitel 5 >> Hauptmenü Installation Wenn Sie Ihren gewünschten Transponder nicht finden können, wählen Sie Neu, um die Transponderinformationen, wie folgt, zu ändern: • Frequenz Geben Sie die Transponderfrequenz mit Hilfe der Zifferntasten (0~9) ein. • Symbolrate Geben Sie über die Zifferntasten (0~9) den Wert für die Symbolrate ein. •...
-
Seite 28: Blindscan
apitel 5 >> Hauptmenü Installation 4 Drücken Sie die Rote Taste im Menü Manuelles Scannen • Satellit: Wählen Sie mit den Pfeiltasten (◄/►) oder Page (+/-) Tasten den gewünschten Satellit • Transponder: Mit den Pfeiltasten (◄/►) lässt sich der Transponder ändern •... -
Seite 29: Grundeinstellungen
apitel 5 >> Hauptmenü Installation Installation >> Grundeinstellungen Grundeinstellungen Sollten Sie nach dem Speichern von Änderungen Probleme mit dem Receiver haben, können Sie in diesem Menü die Einstellungen auf den Auslieferungszustand zurücksetzen. 1 Wählen Sie mit den Pfeiltasten (◄/►) die Option Grundeinstellungen aus dem Menü Installation und drücken Sie dann OK. -
Seite 30: Osd Einstellung
apitel 5 >> Hauptmenü System Setup System Setup >> OSD Einstellung OSD Einstellung In diesem Menü können Sie die Transparenz des OSD, der Fenster, die Bannerzeit und die Bildschirmschoner Zeit einstellen. 1 Wählen Sie mit den Pfeiltasten (◄/►) die Option OSD Einstellung aus dem Menü System Setup und drücken Sie OK. -
Seite 31: Audioeinstellungen
apitel 5 >> Hauptmenü System Setup • TV Seitenverhältnis: Sie könnnen wählen zwischen 4:3, 16:9 oder Auto • Seitenverhältnis: Sie können zwischen folgenden Optionen wählen: Letter Box, Pan & Scan, Gemischt oder Voll (siehe Begriffserklärung S.51) • Bildübergang: Mit dieser Option können Sie einstellen ob beim Umschalten das Bild kurz einfriert oder der Bildschirm schwarz werden soll. -
Seite 32: Timer Einstellungen
apitel 5 >> Hauptmenü System Setup System Setup >> Timer Einstellungen Timer Einstellungen In diesem Menü können Sie einen Timer-Event für ein bestimmtes Programm festlegen. • Einschaltzeit: geben Sie mit den Zifferntasten die gewünschte Zeit ein. • Dauer: Die Länge der Aufnahme. •... -
Seite 33: Kanaleinstellung
apitel 5 >> Hauptmenü Kanaleinstellung In diesem Menü können Sie die Radio und TV Programme bearbeiten und sie in Favoriten Listen einteilen. Drücken Sie die Menü Taste und wählen Sie mit den Pfeiltasten (◄/►) Kanaleinstellung. Kanaleinstellung >> Kanäle löschen Kanäle löschen Sie können hier die Radio und TV Kanäle löschen 1 Wählen Sie mit den Pfeiltasten (◄/►) die Option Kanäle löschen aus dem Menü... -
Seite 34: Alle Kanäle Löschen
apitel 5 >> Hauptmenü Kanaleinstellung Kanaleinstellung >> Alle Kanäle löschen Alle Kanäle löschen Mit diesem Menü können Sie alle Kanäle löschen 1 Wählen Sie mit den Pfeiltasten (◄/►) die Option Alle Kanäle löschen aus dem Menü Kanaleinstellung und drücken Sie OK. Es erscheint nun eine Systemmeldung die Sie bestätigen müssen. -
Seite 35: Kanäle Editieren
apitel 5 >> Hauptmenü Kanaleinstellung Kanaleinstellung >>Kanäle Editieren Kanäle Editieren Hier können Sie die Kanallisten bearbeiten. Wählen Sie mit den Pfeiltasten (◄/►) die Option Kanäle Editieren aus dem Menü Kanaleinstellung und drücken Sie OK. • FAV Taste: zeigt die Favoriten Listen •... -
Seite 36: Software Manager
apitel 5 >> Hauptmenü Kanaleinstellung Kanaleinstellung >> Software Manager Software Manager Sie können die Software für den Receiver über Satellit erneuern, sofern eine neue Software für das Gerät verfügbar ist. Während des Downloads sollten Sie ihren Receiver nicht ausschalten da er sonst Schaden nehmen könnte. -
Seite 37: Lock Controll
apitel 5 >> Hauptmenü Jugendschutz Jugendschutz >> Lock Control Lock Control Sobald Sie nun das gesperrte System benutzen wollen, werden Sie aufgefordert den Pin Code einzugeben. Mit den Pfeiltasten (◄/►) können Sie den Status auswählen. • Systemsperre: Setzen Sie diese Option auf gesperrt um die Tasten auf der Vorderseite des Receivers zu sperren. -
Seite 38: Multimedia
Multimedia >>PVR Einstellungen Die Beschreibung der PVR Einstellungen und PVR Funktionen finden Sie im Kapitel PVR Funktionen ab Seite 42. Multimedia >>Player Einstellungen Vantage Player Zeit: Legt die Einblendedauer der Mediaplayer Funkti- onen fest. Automatisches fortsetzen: Die Wiedergabe wird von der letzten gesehenen Position fortgesetzt. -
Seite 39: Interne Festplatte
apitel 5 >> Hauptmenü Multimedia Multimedia >> Interne Festplatte Bei der Verwendung einer internen SATA Festplatte beachten Sie bitte das die Festplatte FAT32 formatiert sein muss. Sollte sie in NTFS formatiert sein, benutzen Sie bitte einen PC um die Formatierung zu ändern. 1 Medien Dateien abspielen Wählen Sie mit den Pfeiltasten die gewünschte Datei und drücken Sie OK. -
Seite 40: Netzwerk
apitel 5 >> Hauptmenü Multimedia Multimedia>> Netzwerk (optional) • Bevor Sie mit dem Setup starten, stellen Sie sicher dass das Netzwerkkabel eingesteckt ist. 1) TCP IP Setup Geben Sie hier die entsprechenden Werte für folgende Daten ein: TCPIP Typ / IP Adresse / Netzwerkmaske / Gateway / DNS Typ / DNS Server Hinweis: Die empfohlene Einstellung lautet DHCP (Dynamic Host Configuration Protocol) wobei die... -
Seite 41: Allgemeine Schnittstelle
apitel 5 >> Hauptmenü Allgemeine Schnittstelle Condtional Access CI A Common Interface Steckplatz 1 CI B Common Interface Steckplatz 2 CA A Kartenleser 1 CA B Kartenleser 2 Das Gerät verfügt über 2 Common Interface (allgemeine Schnittstelle) Steckplätze die alle Standartsysteme wie: Irdeto, Viaccess, Cryptoworks, Conax und Mediaguard unterstützen. -
Seite 42: Pvr Funktionen
apitel 2 >> PVR Funktionen PVR Funktionen In diesem Kapitel werden die Einstellungen und Funktionen des PVR ( Personal Video Recoder) beschrieben. Multimedia >>PVR Einstellungen Maximale Aufnahmezeit: mit dieser Option legen Sie die maximale Aufnah- melänge bei manuellen Aufzeichnungen fest. Maximale Timeshift Aufnahmezeit: mit dieser Option legen Sie die maximale Aufnah- mezeit für den Timeshiftmodus fest. -
Seite 43: Aufzeichungsmodi
apitel 2 >> apitel 2 >> PVR Funktionen PVR Funktionen Aufzeichungsmodi Timeshift: Es gibt zwei Möglichkeiten Timeshift zu nutzen: 1. Sie können im Menü: Multimedia >>PVR Einstel- Timeshift auf Auto einstellen , Timeshift lungen puffert die gesehene Sendung automatisch 2. Sie aktivieren Timshift manuell durch drücken der Timeshift Taste. -
Seite 44: Komfort Funktionen
apitel 2 >> apitel 2 >> PVR Funktionen PVR Funktionen Timeraufzeichnungen: Timer bewirken das sich der Receiver zur ge- gebenen Zeit einschaltet und, wenn gewünscht, automatisch eine Aufzeichnung startet. Nach dem Ende der Sendung oder zum festgelegten Ende des Timers schaltet der Receiver wieder in den Ursprungszustand (z.B. - Seite 45 Pause Taste: Sie können mit dieser Taste die aktuelle Wiedergabe anhalten, nochma- liges drücken lässt die Wiedergabe fortfahren. Info Taste: Einmaliges drücken der Info Taste zeigt die Steuerungselemente des Vantage Players an. Zweimaliges drücken zeigt Infornationen zur aktuellen Wiedergabe an.
-
Seite 46: Die Schnittfunktion
2 >> Bedienung und Funktionen PVR Funktionen Vantage Player Funktionen Die Schnittfunktion Der Vantage Player bietet Ihnen die Möglichkeit Ihre Aufzeichnungen zu schneiden. So können Sie z.B. ohne weitere Hilfsmittel Werbepausen in einer Aufzeichnung entfernen. Starten Sie die Schnittfunktion indem Sie wäh- rend der Wiedergabe die Zoom ( ) Taste drücken. -
Seite 47: Komfortfunktionen
apitel 2 >> Komfort Funktionen apitel 2 >> Komfort Funktionen In diesem Kapitel beschreiben wir Komfortfunktionen des Receivers. PiP: Bild in Bild Die Bild in Bild Funktion wird durch drücken der PiP Taste gestartet. Im Bild in Bild Modus wird der derzeitig empfangene Kanal im PiP Fenster dargestellt. Sie können nun den Kanal des Hauptbildschirms mit den numerischen Tasten, mit den CH+/- Tasten oder über die Kanalliste ändern. -
Seite 48: Fehlerbehebung
ehlerbehebung ehlerbehebung Problem Lösung Keine LED-Anzeige auf der Vorderseite. Schließen Sie das Stromkabel richtig an. Kein Strom Kein Bild Stellen Sie sicher, dass der Digitalempfänger eingeschaltet ist. Überprüfen Sie den Zustand der Verbindungen. Überprüfen Sie die Kanäle und den Videoausgangsstatus Schlechte Bildqualität Überprüfen Sie den Signalpegel, wenn er zu niedrig ist, versuchen Sie, die Ausrichtung Ihrer... -
Seite 49: Technische Daten
echnische Daten echnische Daten TUNER & KANÄLE Eingangsfrequenz 950-2150MHz Anschluss F-type, IEC 169-24, Female DVB-S2:10-30Ms/s(QPSK),10-31Ms/s(8PSK) Symbolrate 2-45Ms/s Demodulation QPSK, 8PSK DVB-S2: Auto1/2,2/3,3/4,3/5,4/5,5/6,8/9,9/10(8PSK ) Convolution code rate Auto 2/3,3/4,3/5,5/6,8/9,9/10(8PSK ) Satellite(DVB-S2) DVB-S: Auto1/2,2/3,3/4,5/6,7/8 2 Tuner Vertikal: DC13.5V LNB Versorgung & Horizontal: DC18V Polarisation Strom: MAX. - Seite 50 echnische Daten echnische Daten Systemressourcen Hauptprozessor ST40 CPU core: 266MHz(STi7101) Flash Memory 8 Mbyte (Optional Expand) Video DDR SDRAM 64 Mbyte (Optional Expand) System DDR SDRAM 64 Mbyte (Optional Expand) EEPROM 8Kbyte A/V & Schnittstellen HDMI(TMDS Haupt Video Ausgang) Digital Ausgang(HD) YPbPr( Component) Video : CVBS / RGB Ausgang TV-Scart &...
- Seite 51 echnische Daten ichtige Entsorgung des Produktes (Elektroschrott & Elektrogeräteabfall) (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennsystemen) Diese auf dem Produkt oder in den Unterlagen zu ihm zu findende Kennzeichnung zeigt an, dass es nach Ablauf seiner Betriebszeit nicht mit dem übrigen Hausmüll entsorgt werden darf.
-
Seite 52: Begriffserklärung
echnische Daten Begriffserklärung DiSEqC: DiSEqC (Digital Satellite Equipment Control) bezeichnet eine Datenübertragungstechnik zwischen SAT-Receiver und Multischalter (Switch) oder Satelliten-Antenne. Sie ist wes- entlich flexibler als die 14/18 Volt- und 22 kHz-Technik, die jeweils nur 2 Schaltzustände übertragen können und damit maximal die Umschaltung zwischen 4 Signalströmen (Feeds) erlauben. - Seite 53 echnische Daten Common Interface Modul: CI Module (Common Interface) sind die Schnittstelle zwischen Receiver Smartcard. Es gibt eine Vielzahl von Modulen zu kaufen und die Auswahl ist abhängig vom Verschlüsselungssystem oder des gewünschten Programms. Es gibt Module die bereits ein Abo enthalten das eine bestimmte Laufzeit hat wie z.B.
- Seite 54 echnische Daten RGB: Beim RGB-Signal werden die sogenannten Primärfarben rot, grün und blau jeweils in einem eigenen Kanal übertragen. RGB Signal werden über Scart Anschlüsse and den TV oder Monitor ausgegeben. YUV: Alte Bezeichung für das heutige Component Video bzw. YPbPr. Component Video wird u.
-
Seite 55: Festplatteneinbau
Einbauanleitung für interne Festplatten: Hinweis: Aus Sichreheitsgründen sollten nur erfahrene User Eingriffe am Gerät vornehmen .Der Receiver ist vor jedem Eingriff vom Stromnetz zu trennen. 1. Lösen Sie die Gehäuseschrauben und entfernen das Gehäuseblech. 2. Nehmen Sie den Festplattenträger und die Schrauben aus der Verpackung (im Liefer- umfang enthalten) und montieren eine 3,5 Zoll SATA Fesplatte auf dem Träger. - Seite 56 echnische Daten 4. Setzen Sie nun den Festplattenträger in das Gerät ein und befestigen ihn mit den mitge lieferten Schrauben. Deutsch...
- Seite 57 echnische Daten 5. Stecken Sie nun die Stromversorung sowie das SATA Kabel (Rot) an die Festplatte an. 6. Wenn Sie sich vergewissert haben das die Festplatte korrekt montiert und angeschlos sen wurde, (die Anschlüsse werden wie in der Abbildung dargestellt gesteckt) fahren Sie mit Schritt 7 fort.
