Meranus SUNSET POOL Serie Aufbauanleitung Seite 16

Werbung

Heben Sie einen Graben aus, der die beiden
Schnittpunkte der Kreise verbindet, bzw. spa-
ren Sie diesen Graben in der Bodenplatte aus.
Der Graben muß absolut waagerecht verlau-
fen! Die Maße entnehmen sie bitte nachfol-
gender Tabelle.
Maße: Tiefe a = 250 mm (unter dem Boden,
der Bodenplatte
Breite b = 200 mm
Länge c = siehe Tabelle
Poolmaße m
5,25 x 3,20
6,25 x 3,60
7,25 x 4,60
8,55 x 5,00
5,40 x 3,50
6,50 x 4,20
7,70 x 5,00
9,20 x 6,00
2. Montaqe der Träqer und Stützen
Setzen Sie den Grundträger, der in den Boden
eingelassen wird, aus den Elementen mit den
beiliegenden Schrauben an den Verbindungs-
platten mit den Schrauben M 16 zusammen.
Bei den Becken 4,60 x 7,25,5,00 x 8,55 und
6,00 x 9,20 besteht der Grundträger aus den
beiden Außenstücken, auf denen die senk-.
rechten Stützen (Schrauben M10) verschraubt
werden und einem Zwischenstück.

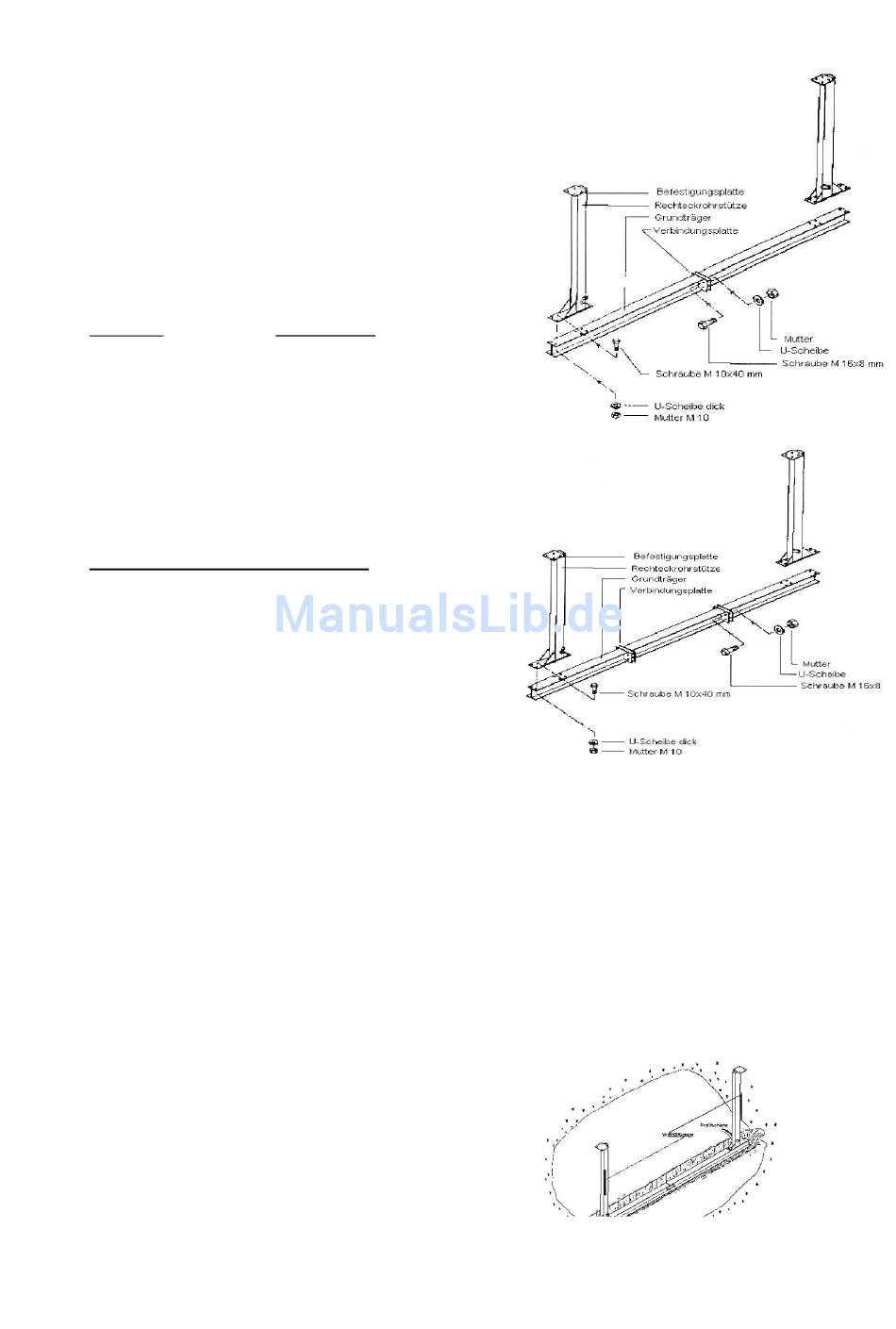

Entsprechend der nebenstehenden Zeichnun-
gen werden die Seitenstützen mit den Schrau-
ben M10 an dem Grundträger befestigt.
3. Setzen der Stützkonstruktion
Der montierte Träger wird jetzt in den vorberei-
teten Graben gestellt. Der Grundträger muß
absolut waagerecht sein und die Stützen senk-
recht.
Richten Sie die Stützkonstruktion so aus, dass
die im unteren Bereich an die Träger ange-
schweißten Begrenzungsplättchen mit der
Oberkante des Boden/der Bodenplatte über-
einstimmen.
Verwenden Sie bitte eine Wasserwaage zur
Korrektur.
Länqe c (cm)
320
320
460
440
370
420
500
600
Befestigungsplatte
~
Rechteckrohrstütze
Grundträger
~ungSPlatte
I
,
J
L
~"
,/ ',:>
I '"
." "'~
I . (",/' ".."-
f!:?
j-'" .." """
<./< 'II
~
.' '.j
mm
"""-.
Schr.ube M 10x40 mm
"
'"
.-- U-Scheibe dick
@
e- MutterM10
r~
Befestigungsplatte
RechteckrohrstützE
~
~)
8-
- U-Scheibe dick
10x40 mm
iJ
MutterM10
Füllen Sie den Graben mit Erde und verdich-
ten Sie diese. Haben Sie als Untergrund eine
Bodenplatte aus Beton vorgesehen, empfeh-
len wir Ihnen, die Platte und den Boden an
einem Stück auszugießen. In beiden Fällen
sollte an einer Stelle der Potentialausgleich
am Träger angebracht werden.
Abschließend überprüfen Sie die Stützen auf
senkrechten Stand.
l
U~~~:ibe
Schraube M 16x8
l
~~~
"
~
Mutter
L.: U-Scheibe
Schraube M 16x8
-
'g
