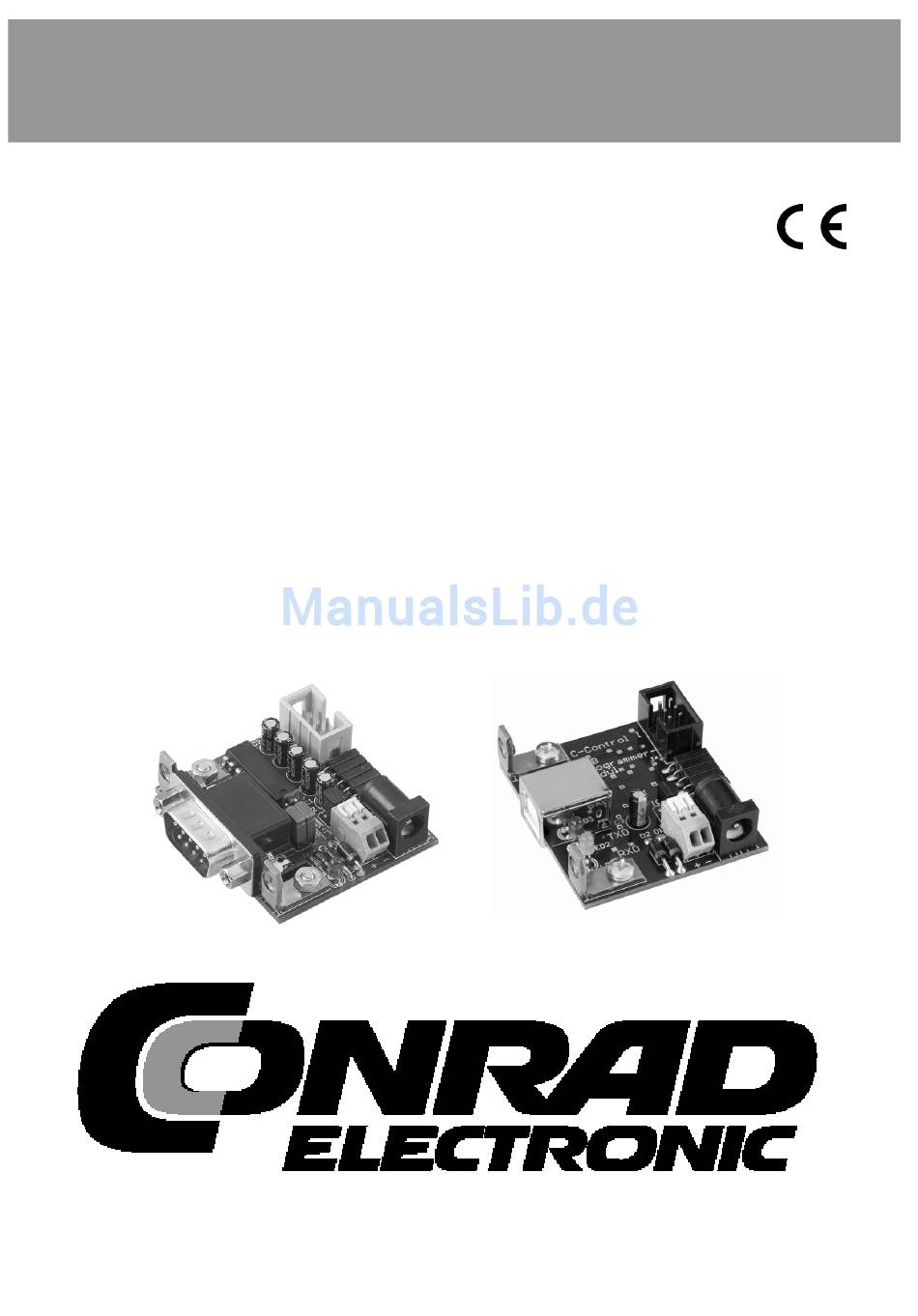

- Seite 1 Bedienungsanleitung Version 01/05 BA002 C-Control I Schnittstellen- / Programmiermodul 2.0 RS232 Best.- Nr. 19 88 34 Best.- Nr. 19 83 18 Bitte informieren Sie sich regelmäßig über Updates im Internet.
- Seite 2 Diese Bedienungsanleitung gehört zur C-Control I Produktserie. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie diese Produkte an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Bei Schäden die durch Nichtbeachtung der Bedienungsanleitung entstehen, erlischt der Garantieanspruch.
-
Seite 3: Bestimmungsgemäße Verwendung
Best.-Nr. 95 05 56 alte Generation Die Produkte können zusammen mit den C-Control I Einheiten und dem angebotenen Zubehör in beliebige technische Systeme integriert werden, die nicht industriellen, medizinischen, gesundheits- oder Lebenssichernden Zwecken dienen oder durch deren Betrieb Gefahren für Personen oder Sachwerte entstehen können. -
Seite 4: Sicherheitshinweise
Das möglicherweise entstandene Kondenswasser könnte dabei zur Zerstörung des Gerätes führen. Wird Ihre C-Control I Anwendung im Freien installiert, ist auf möglichen Blitzeinschlag zu achten. Montieren Sie Ihre Anwendung nie an besonders Blitz gefährdeten Stellen, wie auf freien Bergkuppen, Dächern von Gebäuden,... -
Seite 5: Montage
Allgemeines / Montage Der C-Control I Steuercomputer braucht für das Laden eines compilierten Programms eine Verbindung über eine Schnittstelle zu Ihrem PC. Die Schnittstelle zwischen PC und dem Steuercomputer arbeitet bidirektional, über sie werden neben den Befehlscodes zur Programmierung eines Anwender- Programms auch einige Konfigurations- und Steuerbefehle sowie Statusinformationen übertragen. - Seite 6 Die Stromversorgung erfolgt wie über das Application-Board. Stromversorgung Hinweis Wenn sie eine C-Control I Unit-M 2.0, Unit-M 1.2 oder Unit-M 1.1 an einen Programmieradapter anschließen muss die Betriebsspannung entweder vom Programmieradapter oder von der Anwenderschaltung bzw. dem Application-Board zur Verfügung gestellt werden.
- Seite 7 Ansprechen der SMD- Schmelzsicherung im Rechner führen. Diese ist jedoch von einem Anwender praktisch nicht zu wechseln. Der Schnittstellenadapter hat einen eigenen 5V/100mA Festspannungsregler und versorgt die C-Control I Unit mit der zur Programmierung notwendigen Betriebsspannung. Der Schnittstellenadapter bietet Ihnen drei Möglichkeiten zur Versorgung mit einer Gleichspannung.
-
Seite 8: Technische Daten
Wenn alle Daten- Verbindungen hergestellt sind, können sie die Stromversorgung einschalten. Ausführliche Informationen zum Programm-Download oder dem Schnittstellenbetrieb in einer Zielapplikation entnehmen Sie bitte dem Manual der C-Control I Units (BA001) auf der Installations- CD im Verzeichnis Manuals, oder aus dem Internet unter: http://www.c-control-support.de Inbetriebnahme USB Für den Betrieb des Schnittstellen-/Programmiermoduls USB ist ein Treiber erforderlich. - Seite 9 Schnittstellen-/Programmiermodul RS232...
