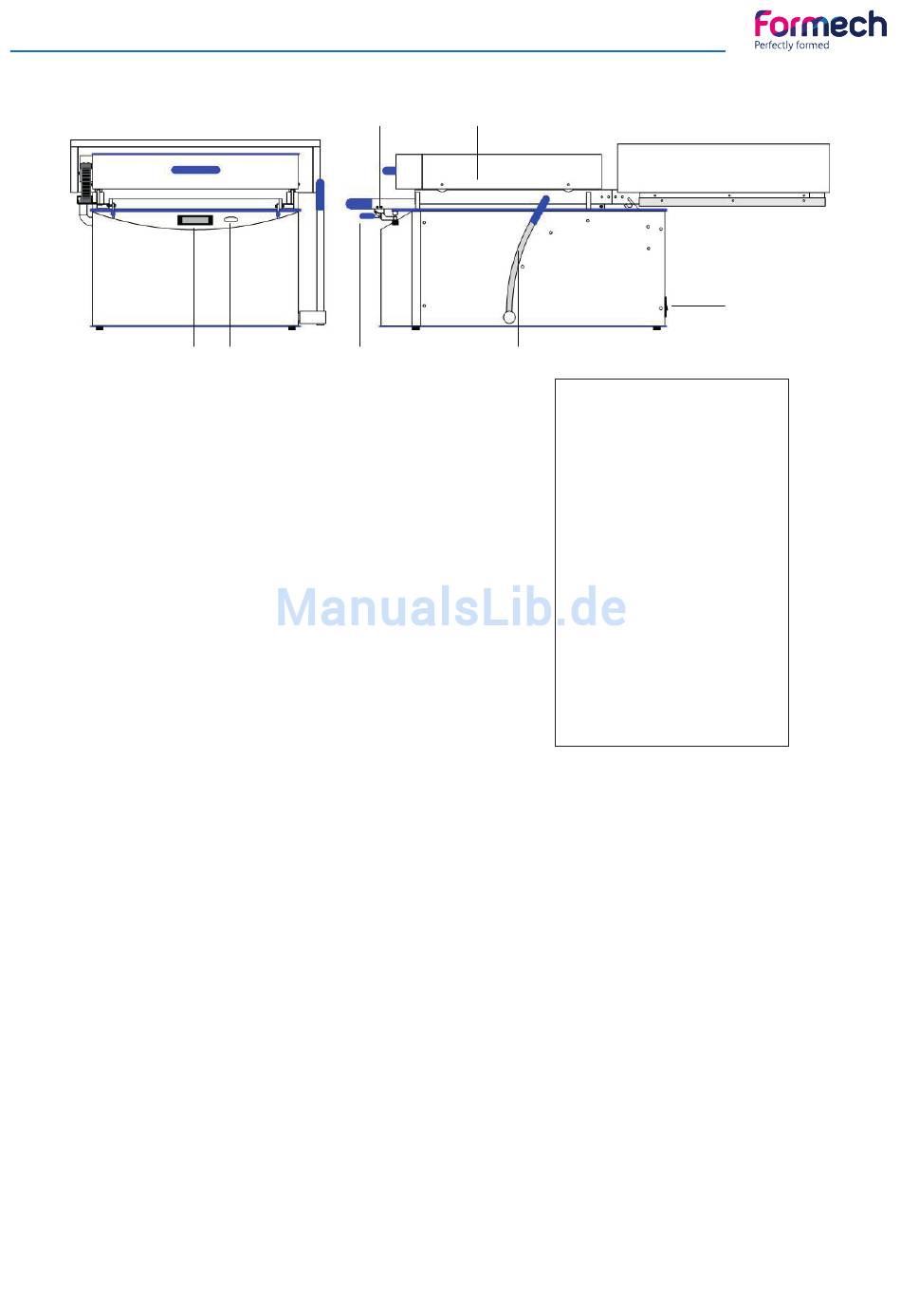

Gesamtanordnung 508DT

Elektrik Beschreibung

220/240V, 13 amps, 50Hz Einphasig
208/220V, 13 amps, 60Hz 2 phasen (Nordamerika)
Gesamtstrom- verbrauch: 3,2 kW

Technische Beschreibung

Normwerkstoffgröße: 457 x 508mm
Maximale Formungsfl äche: 482 x 432mm
Maximale Ziehtiefe: 185mm
Gesamtbreite: 730mm
Gesamthöhe: 540mm
Gesamtlänge: 1400mm
Gewicht: 100kg

Transport / Aufbau - 508DT

Die 508DT wird auf einer Palette festgeschnallt oder in einer Kiste geliefert. Die Maschine kann ausgepackt
werden und dann auf eine Werkbank, einen Tisch oder den 508DT Gerätewagen gestellt werden. Stellen
Sie sicher, dass die Struktur, Größe und Belastbarkeit der Werkbank oder des Tisches ausreichend für das
Maschinengewicht sind. Es werden mindestens 2 Personen gebraucht, um die Maschine anzuheben. Falls der
508DT Wagen verwendet wird, stellen Sie sicher, dass die 2 Halteschrauben der Maschine auf der unteren
Seite des Wagens/ der Maschine angebracht werden.
Geräuschemission
Die Geräuschemissionen der Formech 508DT sind geringer als 70dB(A).

Lagerung der Maschine

Die Formech 508DT muss an einem trockenen Ort gelagert werden. Falls die Maschine über einen längeren
Zeitraum nicht verwendet wird, lassen Sie die Pumpe von Zeit zu Zeit laufen (1x pro Monat).
1 2 4
3 5
6
9
7

Beschriftung

1- Touch screen
(Berührungsbildschirm)
2- Unterdruckmesser
3- Klemmrahmen
4- Werkstoffklemme
5- Heizungskasten
6- Tischhebel
7- Typenschild
Netzanschlusssteckdose
Hauptsicherung
Netzschalter AN/AUS
Abluftöffnung
Bedienungsanleitung - Formech 508DT/FS - Rev 3
