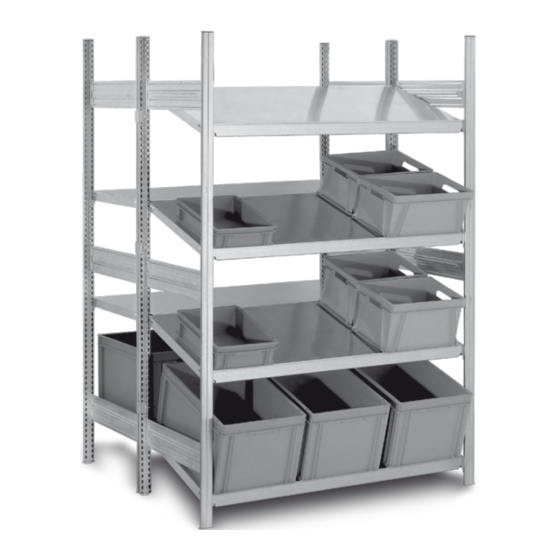

horges ORION PLUS Aufbau- Und Betriebsanleitung

Sehr geehrter Kunde,
wir beziehen uns hiermit auf unsere Aufbau- und Betriebsanleitung HA 125-09/1 für das Stecksystem "ORION PLUS".
Damit die Regale die an sie gestellten Anforderungen erfüllen können und um ihre Funktionsfähigkeit auch in Zukunft zu
erhalten, ist es unbedingt erforderlich, diese Montageanleitung zu beachten.
Der Rahmen
für das Stecksystem "ORION PLUS" zusammengebaut. Dabei ist die Anordnung der Stützenverbinder für
Schlauchregale in nachfolgender Abb. 1 dieser Aufbauanleitung zu beachten!
Verbinderblechanordnung, damit auch weiterhin ein Schutz gegen seitliches Herabfallen gewährleistet ist. Bitte
holen Sie dazu unsere Beratung ein!
2.1 Entsprechend der Aufbau- und Betriebsanleitung HA 125/09-1 – Montage der Regale mit Aussteifungstraversen auf
Seite 3 – zwei Stützrahmen aufstellen, je zwei Schlauchtraversen in die untere (175 mm) und obere Einhängeposition

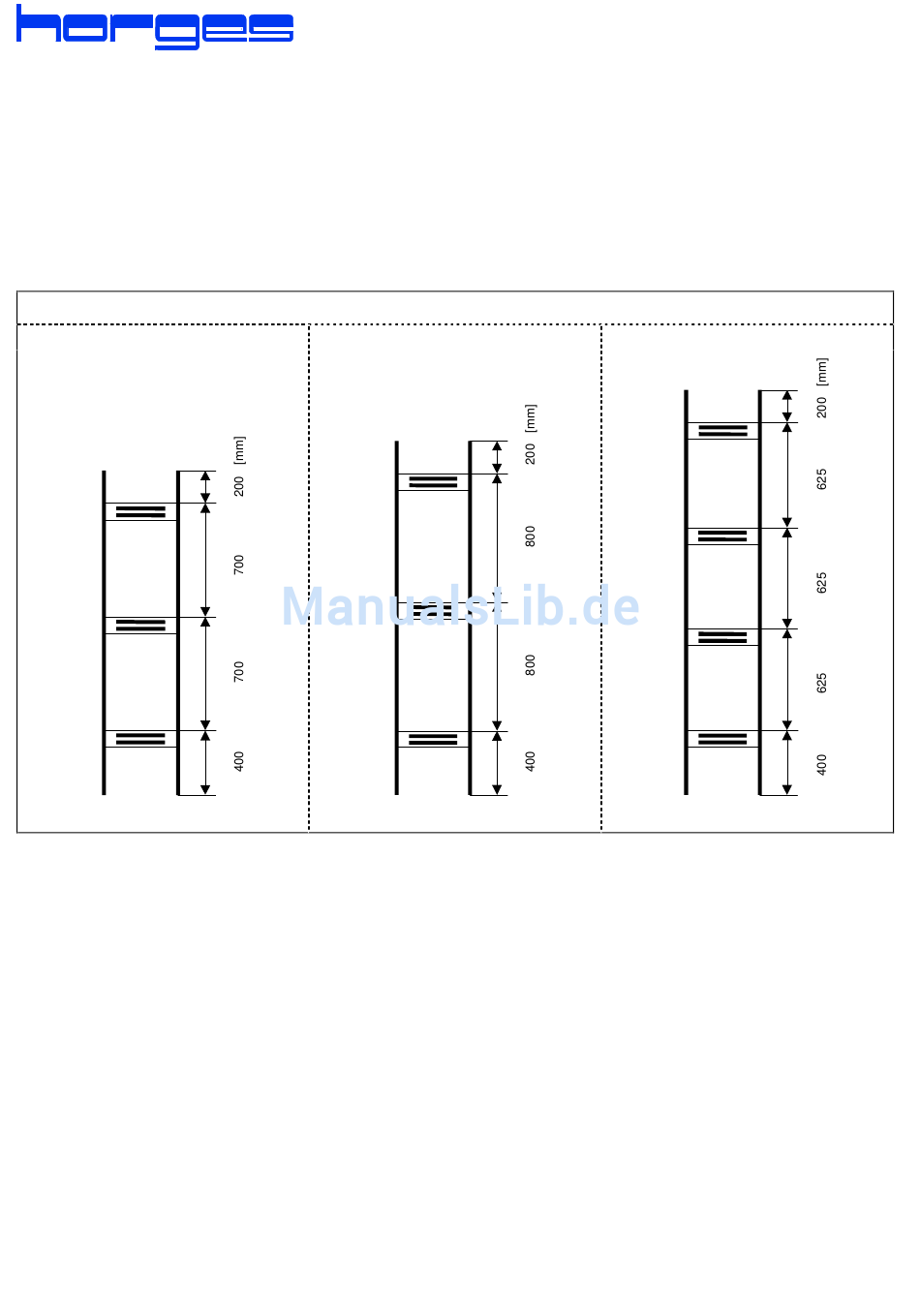

(entsprechend Abb. 2) einhängen und mit Sicherungsstiften sichern. Die Anordnung der Schlauchtraversen in Abb. 2
ist zu beachten! Das oberste Traversenpaar muss mindestens 425 mm unterhalb der Oberkante Rahmenhöhe
angeordnet sein.
2.2 Die übrigen Schlauchtraversen entsprechend der Gefachhöhen (Abb. 2) in die Stützprofile einhängen und mit
Sicherungsstiften sichern.
2.3 Anschließend werden die seitlichen Traversenbleche links und rechts in die Stützenprofile des Rahmens eingehängt
(Abb. 3). Die Traversenbleche werden in jeder Fachebene 90 mm unterhalb der Schlauchtraversen
(Maß Oberkante Traversenblech zu Oberkante Schlauchtraverse) angeordnet.
2.4 Die Schlauchwannen auf die Traversen legen (Abb. 4).
wird entsprechend der Aufbau- und Betriebsanleitung
