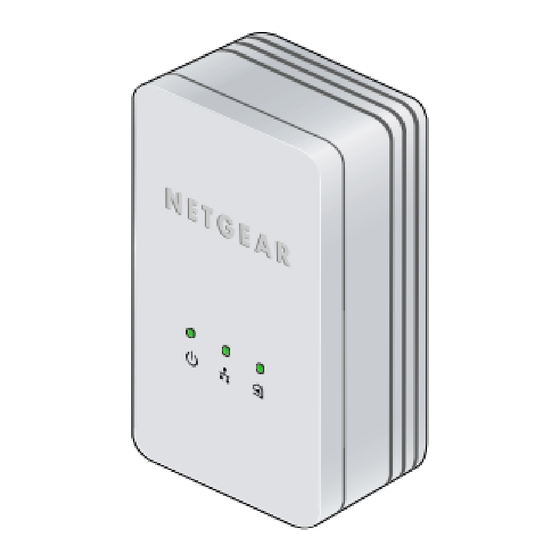

NETGEAR Powerline 200 Mini XAVB1301 Installationsanleitung

LED- und Tastenbeschreibungen
Power-LED
Netzwerk-LED
Powerline-LED
Security-Taste
Reset-Taste
Objekt Beschreibung
Power- • Leuchtet grün. Das Gerät wird mit Strom
LED versorgt.
• Leuchtet gelb. Der Adapter befindet sich im
Energiesparmodus.
• Blinkt grün. Der Adapter nimmt
Sicherheitseinstellungen vor.
• Aus. Das Gerät wird nicht mit Strom versorgt.
Netzwerk- • Leuchtet. Der Adapter wird über den
LED Netzwerkanschluss an ein eingeschaltetes
Netzwerkgerät angeschlossen.
• Aus. Keine Netzwerkverbindung vorhanden.
Objekt Beschreibung
• Leuchtet. Der Adapter ist mit dem Powerline-
Powerline-
LED Netzwerk verbunden.
• Aus. Der Adapter hat keine kompatiblen Powerline-
Geräte erkannt, die denselben Verschlüsselungscode
verwenden.
Mit der Pick-A-Plug-Funktion können Sie den
Anschluss mit der schnellsten Verbindungsrate
wählen. Diese ist anhand der LED-Farbe erkennbar:
Grün: Gelb: Rot:
Übertragungs- Übertragungsrate
Übertragungs-
rate > 80 MBit/s > 50 und <
rate < 50 MBit/s
(Schnell) 80 MBit/s (Mittel)
(Langsam)
Drücken Sie die Reset-Taste eine Sekunde lang, um
Reset-
Taste den Powerline-Adapter auf die werkseitigen
Voreinstellungen zurückzusetzen.
Security- Halten Sie nach dem Anschließen des neuen Adapters
die Security-Taste zwei Sekunden lang gedrückt.
Taste
Halten Sie daraufhin die Security-Taste eines weiteren
Adapters im vorhandenen Netzwerk ebenfalls zwei
Sekunden lang gedrückt. Beide Tasten müssen inner-
halb von zwei Minuten gedrückt werden.
Um den Stromsparmodus zu aktivieren, drücken Sie
mindestens 10 Sekunden lang auf die Security-Taste.
Wenn Sie erneut auf die Security-Taste drücken, wird
der Adapter wieder eingeschaltet.
Achtung: Drücken Sie die Security-Taste des Powerline-
Adapters erst, wenn die Installation abgeschlossen ist und
die Adapter miteinander kommunizieren (zu erkennen an
der blinkenden Powerline-LED). Andernfalls kann die
Powerline-Kommunikation vorübergehend unterbrochen
werden. In diesem Fall kann der Powerline-Adapter mithilfe
der Reset-Taste auf die werkseitigen Voreinstellungen
zurückgesetzt werden.
Technischer Support
Vielen Dank, dass Sie sich für Produkte von NETGEAR
entschieden haben.
Nach der Installation des Geräts können Sie das Produkt mit der
Seriennummer, die Sie auf dem Etikett Ihres Produkts finden,
unter folgender Adresse registrieren: https://my.netgear.com.
Die Registrierung ist Voraussetzung für die Nutzung des
telefonischen Supports. Die Registrierung über unsere Website
wird dringend empfohlen.
Produkt-Updates und Internetsupport finden Sie unter
http://www.netgear.de/support.
NETGEAR empfiehlt, nur die offiziellen NETGEAR Support-
Stellen zu nutzen.
Das Benutzerhandbuch finden Sie unter
http://downloadcenter.netgear.com
oder über den
entsprechenden Link auf der Produktseite.
Die vollständige EU-Konformitätserklärung finden Sie unter:
http://support.netgear.com/app/answers/detail/a_id/11621/.
NETGEAR, Inc. NETGEAR, das NETGEAR-Logo und Connect
with Innovation sind Marken und/oder
350 East Plumeria Drive
eingetragene Marken von NETGEAR, Inc. und/
San Jose, CA 95134 USA
oder seiner Tochtergesellschaften in den USA
und/oder anderen Ländern. Informationen
können ohne vorherige Ankündigung geändert
Marz 2013
werden. © NETGEAR, Inc. Alle Rechte
vorbehalten.
Nur für die Verwendung in Innenräumen
vorgesehen. Gilt für den Verkauf in den
EU-Mitgliedsstaaten, in den EFTA-Staaten und
in der Schweiz.
Installationsanleitung
Powerline 200 Mini (2 Stk.)
XAVB1301
Lieferumfang
Powerline 200
Mini-Adapter
Netzwerkkabel
