Wichtig: Alle Verbindungen vorbohren!
a
g

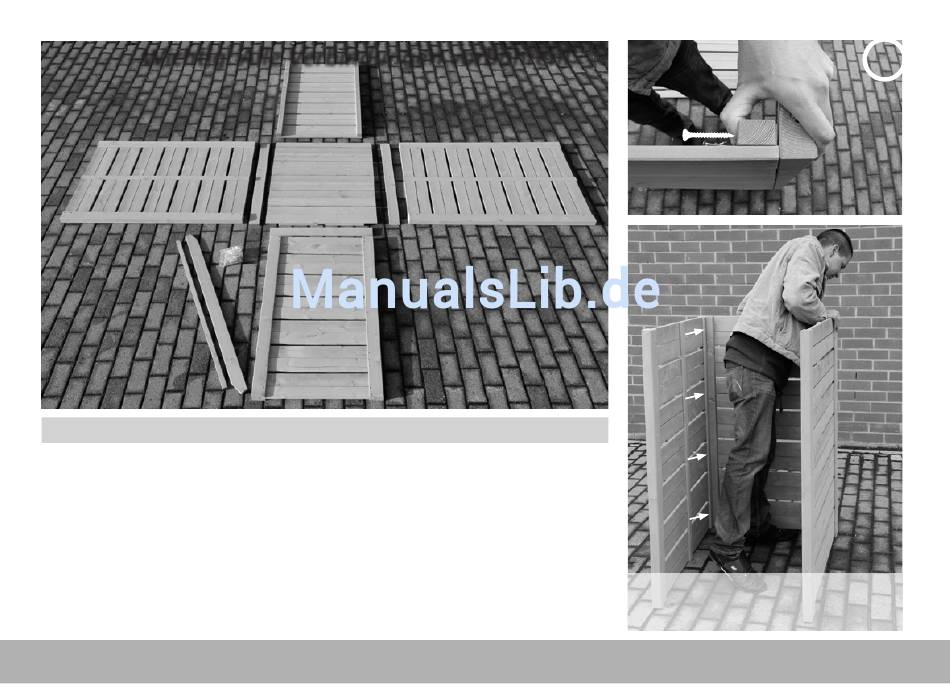

Einzelteile
2 Seitenwände
1195 x 900 mm
1 Rückwand
1195 x 665 mm
1 Tür
1165 x 655 mm
1 Klappdeckel
730 x 920 mm
2 Abdeckleisten Seite 920 x 70 mm
1 Abdeckleiste vorne 665 x 70 mm
1 Anschlagleiste
15 x 28 x 1175 mm
1 Diagonalstrebe für die Tür
1 Aluleiste (ist an der Seitenwand befestigt)
www.traumgarten.de
b
d
e
e
f
c
h
(a)
Beschlagbeutel enthält:
1 Türriegel
(b)
4 Scharniere A2 60x60 mm
(c)
6 Stück 4x50 mm Edelstahlschrauben
(d)
8 Stück 4x40 mm Edelstahlschrauben
(e)
15 Stück 4x25 mm Edelstahlschrauben
(f)
8 Stück 4x70 mm Edelstahlschrauben
(g)
12 Stück 3x30 mm Edelstahlschrauben
(h)
20 Stück 3x16 mmEdelstahlschrauben
a
a
Die Rückwand (b) zwischen beide Seitenwän-
de (a) setzen und mit jeweils 4 Schrauben
4,0 x 70 mm verbinden.
1
a
b
a
b
