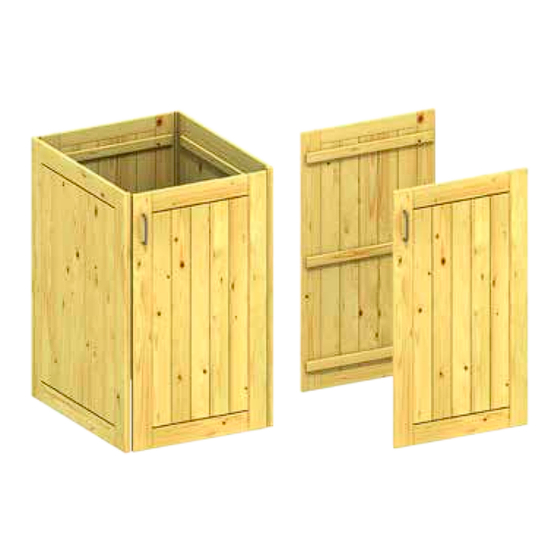

TraumGarten BINTO Montageanleitung
Verwandte Anleitungen für TraumGarten BINTO
Inhaltszusammenfassung für TraumGarten BINTO
- Seite 1 MONTAGEANLEITUNG BINTO Art. 1785 - V2.5 Aufbau des Mülltonnenbox-Systems, Maßbeispiele und Tipps traumgarten.de...
- Seite 2 Lesen Sie die gesamte Montageanleitung vor Baubeginn *Das Holz wurde mit Holzschutzmittel zum vorbeugenden Schutz vor holzzerstörenden Pilzen und bitte sorgfältig durch und beachten die zusätzlichen Tipps Insekten behandelt. Enthält Kupfercarbonat und N,N-Didecyl-N-methyl-poly-(oxethyl)-ammonium- und Aufbauhinweise. Aufbauvideo: traumgarten.de propionat. Holz für den Außenbereich.
-
Seite 3: Montagevorbereitung
Wissenswertes zu den BINTO Elementen System-Elemente aus Holz Edelstahl-Elemente Holz ist ein natürlicher Werkstoff der unterschiedlich quellen, schwinden und Lagerung: Lagern Sie folierte Bauteile niemals in der direkten Sonne oder bei sich auch verdrehen kann. Leichter Verzug bei den Türen oder auch Trocken- starker Hitze oder über einem längeren Zeitraum ein. - Seite 4 BINTO Grundgestell-Metall, Art. 1768 und BINTO Erweiterungsgestell-Metall, Art. 1769 Einzelteile (je Gestell) 1 x Rahmen ohne Scharnier 1195 x 800 mm 1 x Rahmen mit Scharnier 1195 x 800 mm 3 x Rahmenverbinder (Winkelstahl) 30 x 30 x 633 mm...
- Seite 5 A. Rahmen und Rahmenverbinder A. Rahmenverbinder, Erweiterungsgestell 8 x 16 8 x 16 B. Anschlagswinkel für die Türmagneten B. Anschlagswinkel für die Türmagneten oben unten C. Kreuzstreben C. Kreuzstreben , Erweiterungsgestell Klebewinkel* für die Rückwand 4,8 x 25 4,8 x 25 D.
- Seite 6 BINTO Grund- und Erweiterungsverkleidung HPL Einzelteile Grundverkleidung Einzelteile Erweiterungsverkleidung 1 x Tür 1171 x 654 mm 1 x Tür 1171 x 654 mm 1 x Rückwand 1183 x 657 mm 1 x Rückwand 1183 x 657 mm 2 x Leiste 12, senkrecht neben Rückwand 1183 x 12 mm 1 x Leiste 30, senkrecht für Rückwand...
- Seite 7 90 mm ø 5 ø 3 90° ca. 1 - 2° 128 mm 4,5 x 16 Polyamidscheibe 32 mm Die Scharniere haben im Drehpunkt etwas Luft. Bitte Die Polyamidscheiben dienen zum Höhenausgleich Wichtig! Bitte von außen durch die HPL Verklei- das Scharnierband leicht (1 - 2°) nach unten drücken der Tür.
- Seite 8 BINTO Grund- und Erweiterungsverkleidung Nadelholz Einzelteile Grundverkleidung Einzelteile Erweiterungsverkleidung 1 x Tür 1171 x 654 mm 1 x Tür 1171 x 654 mm 1 x Rückwand 1183 x 657 mm 1 x Rückwand 1183 x 657 mm 2 x Seitenwand 1183 x 845 mm Alle Maße sind Ca.-Angaben, da es materialbedingt zu Schwankungen kommen kann...
- Seite 9 BINTO Grund- und Erweiterungsverkleidung Hartholz Einzelteile Grundverkleidung Einzelteile Erweiterungsverkleidung 1 x Tür 1171 x 654 mm 1 x Tür 1171 x 654 mm 1 x Rückwand 1183 x 657 mm 1 x Rückwand 1183 x 657 mm 2 x Seitenwand 1183 x 845 mm Alle Maße sind Ca.-Angaben, da es materialbedingt zu Schwankungen kommen kann...
- Seite 10 BINTO Grund- und Erweiterungsverkleidung Metall Einzelteile Grundverkleidung Einzelteile Erweiterungsverkleidung 1 x Tür, gelocht, inkl. Trägerplatte 1171 x 655 mm 1 x Tür, gelocht, inkl. Trägerplatte 1171 x 655 mm 1 x Rückwand, ungelocht 1193 x 663 mm 1 x Rückwand, ungelocht...
- Seite 11 BINTO Klappdeckel Nadelholz Einzelteile der Klappdeckel Beschlagsatz für Klappdeckel (je Deckel 1 Beschlagsatz-Set) 1 x Deckel 1 x Teleskopstütze 2 x Abdeckleisten (seitlich) 2 x Scharnier (A2) 1 x Abdeckleisten (quer) 2 x Blechschraube (für Teleskopstütze) 4,2 x 25 mm 2x Puffer &...
- Seite 12 BINTO Klappdeckel Hartholz Einzelteile der Klappdeckel Beschlagsatz für Klappdeckel (je Deckel 1 Beschlagsatz-Set) 1 x Deckel 1 x Teleskopstütze 2 x Abdeckleisten (seitlich) 2 x Scharnier (A2) 1 x Abdeckleisten (quer) 2 x Blechschraube (für Teleskopstütze) 4,2 x 25 mm Puffer &...
- Seite 13 BINTO Klappdeckel Edelstahl Einzelteile der Klappdeckel Beschlagsatz für Klappdeckel (je Deckel 1 Beschlagsatz-Set) 1 x Deckel 1 x Teleskopstütze 2 x Abdeckleisten (seitlich) 2 x Scharnier (A2) 1 x Abdeckleisten (quer) 2 x Blechschraube (für Teleskopstütze) 4,2 x 25 mm 1 x Blende (Edelstahl U-Profil) 2 x Spanplattenschraube (für Teleskopstütze)
- Seite 14 BINTO Klappdeckel HPL Einzelteile der Klappdeckel Beschlagsatz für Klappdeckel (je Deckel 1 Beschlagsatz-Set) 1 x Deckel 1 x Teleskopstütze 2 x Abdeckleisten (seitlich) 2 x Scharnier (A2) 1 x Abdeckleisten (quer) 2 x Blechschraube (für Teleskopstütze) 4,2 x 25 mm 1 x Blende (Edelstahl U-Profil) 10 x Blechschrauben (für Teleskopst., Scharnier, Stoßpuffer) 3,9 x 16 mm...
- Seite 15 BINTO Pflanzschalen 1791 Planzschale, links, rechts, solo / 1792 Pflanzschale, mittig Einzelteile Art. 1791 Passend vorbohren, damit die Schrauben beim Eindrehen nicht brechen! 1 x Außenschale, Edelstahl 745 x 900 x 90 mm Die Pflanzschale von oben in den Metallrahmen verschrauben.
- Seite 16 Laufe der Zeit die Tonnenabmessungen umstellen. Daher bitte idealerweise Es gibt zwei Aufbauarten: mit Klappddeckel oder mit Pflanzschale. Die Türen schon vor dem Kauf prüfen, ob Ihre Tonnen auch wirklich für das BINTO-System sind DIN links und DIN rechts anschlagbar.
