Montage
Nehmen Sie alle Teile aus der Verpackung und überprüfen Sie mit dieser Anleitung die Voll-
ständigkeit. Legen Sie die Kleinteile an einen geeigneten Platz. Das zusammensetzen des
Rahmens sollte auf geeignetem Untergrund erfolgen.
Rahmen zusammensetzen

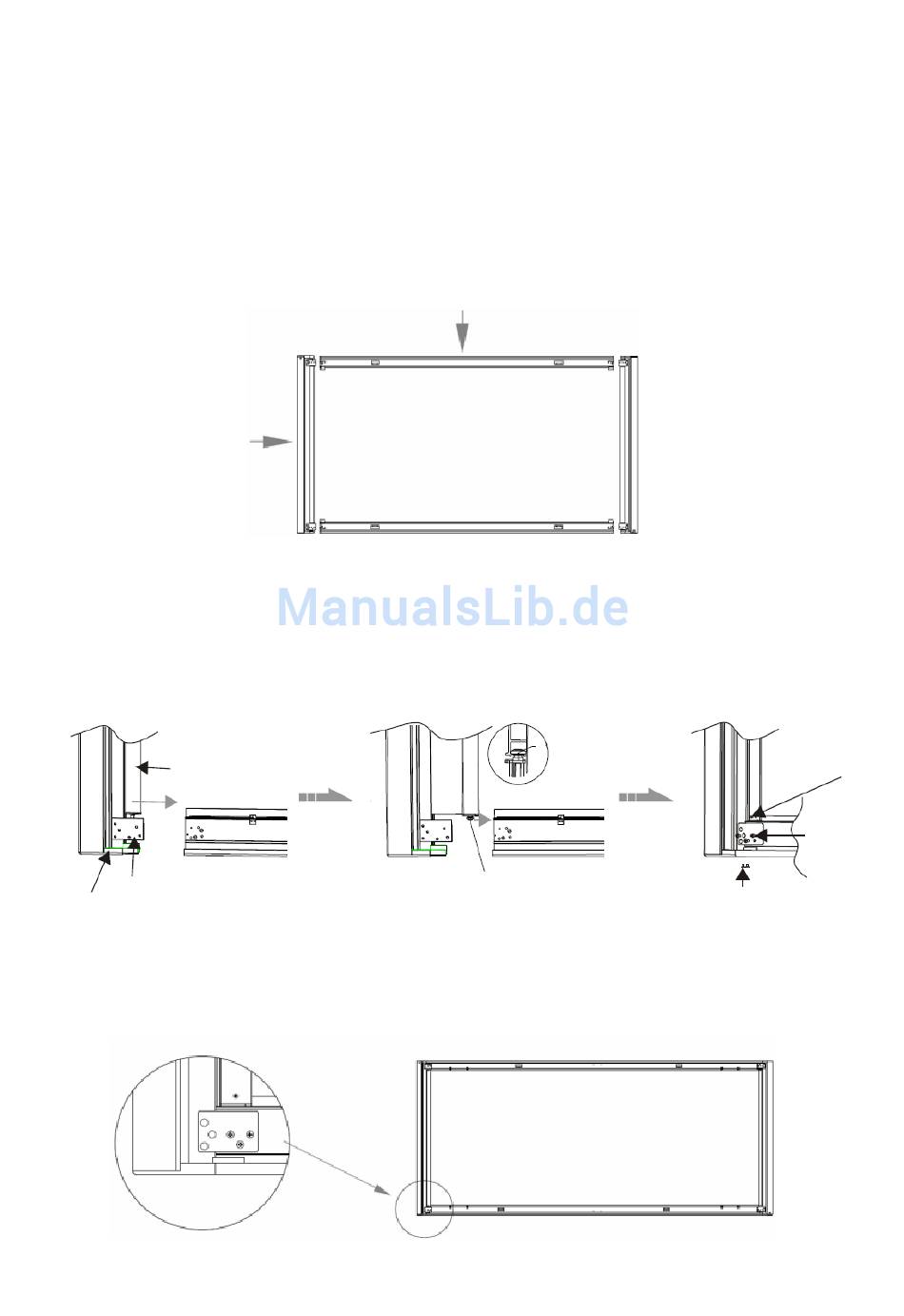

Legen Sie die Rahmenteile wie abgebildet mit der Sichtseite nach unten gedreht aus.
Längsrahmen
Maskierungs-
rahmen
Zuerst die beiden Längsrahmen an einen der beiden Maskierungsrahmen anlegen, dabei die
Verbindungsplatte 1 in die Führung des Längsrahmen stecken. Hierbei darauf achten das die
Zugstange des Maskierungstuches auch mit der Rolle in die entsprechende Führung des
Längsrahmens eingefädelt wird. Wenn alles zusammenpasst die Verbindungsplatten ver-
schrauben. Es ist empfehlenswert die Montage zu zweit auszuführen damit beide Eckverbin-
dungen gleichzeitig zusammengesetzt werden können und ein Verklemmen der Zugstange
verhindert wird.
M3x6mm
Führungsrolle
Blechschraube
Zugstange
Maskierung
M5x8mm
Schraube
Führungsrolle
Verbindungs-
M4x6mm
Verbindungs-
Platte 2
Schraube
platte 1
Die Montage des zweiten Maskierungsrahmens funktioniert in gleicher Weise. Wenn alle
Ecken verschraubt sind und die Maskierung sich leichtgängig in den Führungsschiene ver-
schieben lässt ist die Montage des Rahmens abgeschlossen.
Seite 3
