Inhaltszusammenfassung für WS-Spalluto WS Screens WS-GR

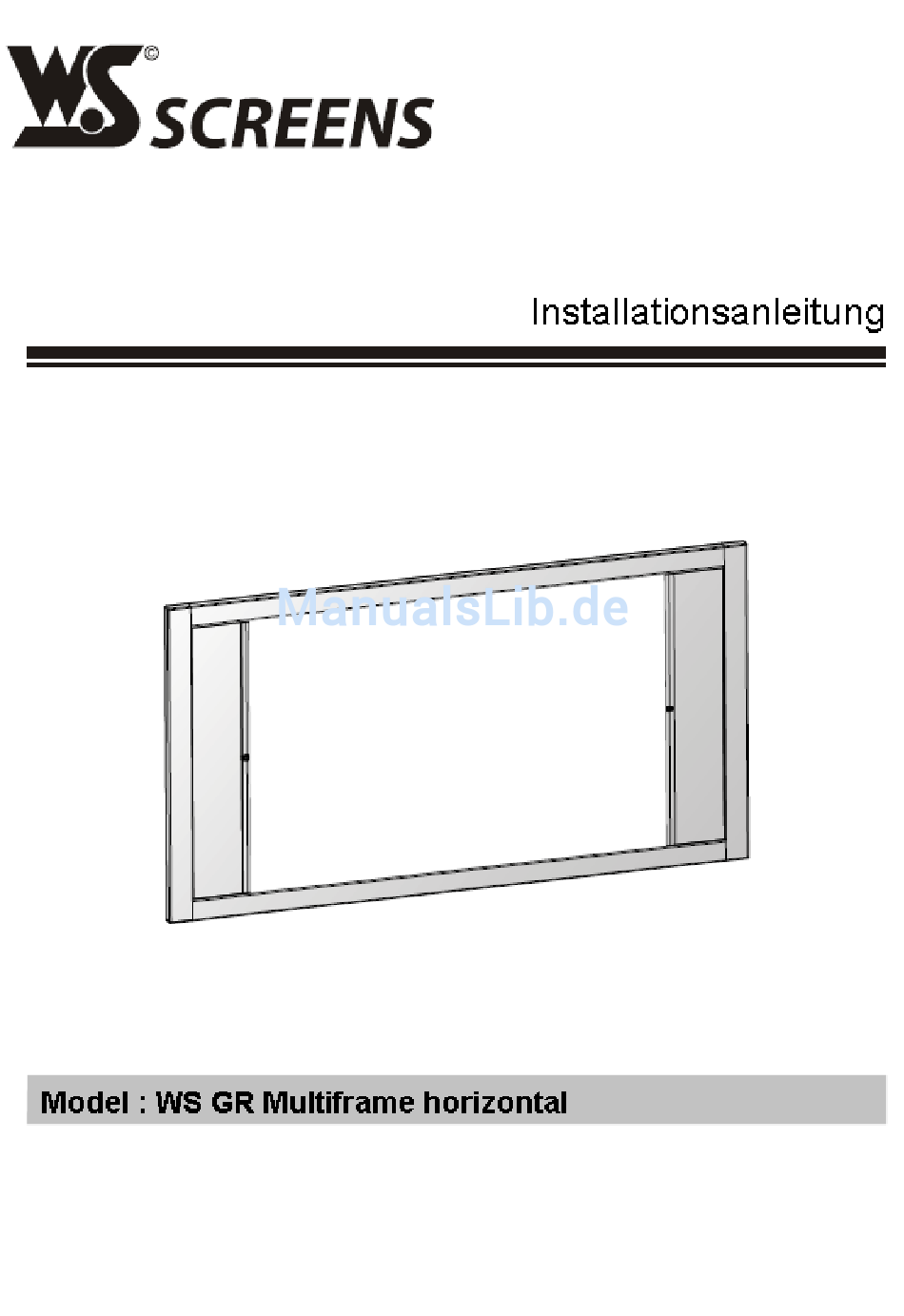

- Seite 1 Wir bedanken uns für den Kauf dieser Leinwand. Bitte lesen Sie diese Anleitung vor Aufbau und Benutzung sorgfältig und bewahren sie diese für den späteren Gebrauch auf. Seite 1...

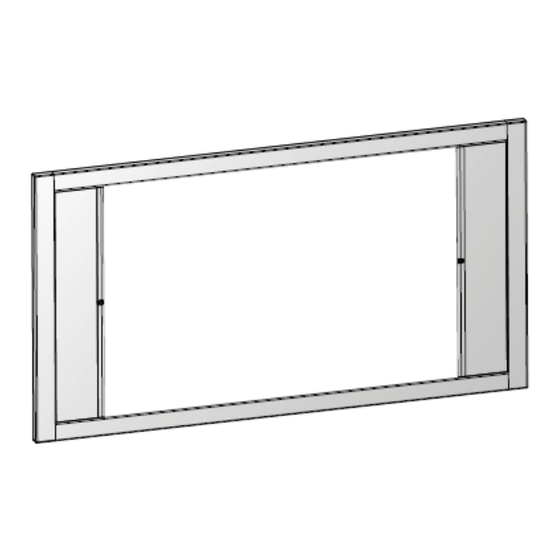

- Seite 2 Beschreibung Längsrahmen Maskierungs- rahmen Tuch Rahmen Draufsicht Rahmen Metallstab Seitenansicht Feder Projektionstuch Verbindungs- platte 1 Verbindungs- platte 2 Zubehör Maskierungsrahmen (2x) Wandbefestigungsschienen Sicherungsschrauben (2x) Längsrahmen (2x) 5x40mm Schrauben M5x8mm Schrauben (12x) inkl. Dübel (6Sets) M2.5x8mm Blechschrauben (8x) M4x6mm Schrauben (8x) 7x08x28mm Federnsatz Seite 2...
-
Seite 3: Montage
Montage Nehmen Sie alle Teile aus der Verpackung und überprüfen Sie mit dieser Anleitung die Voll- ständigkeit. Legen Sie die Kleinteile an einen geeigneten Platz. Das zusammensetzen des Rahmens sollte auf geeignetem Untergrund erfolgen. Rahmen zusammensetzen Legen Sie die Rahmenteile wie abgebildet mit der Sichtseite nach unten gedreht aus. Längsrahmen Maskierungs- rahmen... - Seite 4 Projektionstuch aufspannen Rollen Sie das Tuch wie abgebildet vorsichtig auf der Rahmenrückseite aus. Schieben Sie anschließend die vier Metallstäbe durch die Taschen am Tuchrand. Auch hier empfiehlt es sich die Arbeit zu zweit auszuführen. Richten Sie die Stangen und das Tuch gleichmäßig im Rahmen aus und spannen Sie dieses anschließend mit den Federn im Rah- men ein.
- Seite 5 Wandbefestigung Die Wandbefestigungsschienen sind mit zwei Gurten am Rand verbunden, dies sichert den richtigen Abstand zwischen oberer und unterer Schiene. Die Schienen haben verschiedene Bohrungen gem. gezeigter Abbildung. Die Länge der Schiene ist von der Leinwandgröße bzw. dem Modell abhängig. oberes Schienenprofil unteres Schienenprofil Angaben in mm...
- Seite 6 Bei der Wandinstallation sollte je nach Untergrund entsprechendes Montagematerial einge- setzt werden. Richten Sie hierzu die obere Schiene mit Hilfe einer Wasserwaage aus und zeichnen Sie die Bohrlöcher entsprechend an. Die untere Schiene sollte dank der Gurte im richtigen Abstand hängen. Zur Sicherheit hier aber prüfen ob die Distanz auf rechter und linker Seite identisch ist.
- Seite 7 Größen Maskierungsrahmen Seitenrahmen Seitenansicht Seitenansicht Technische Änderungen, Irrtümer und Druckfehler vorbehalten. Seite 7...
-
Seite 8: Sicherheitshinweise
Sicherheitshinweise Garantieansprüche erlöschen bei unsachgemäßer Benutzung und Eigenverschulden. Die Missachtung der Sicherheitshinweise kann zu Verletzungen und / oder Schäden am Pro- dukt führen. Achten Sie auf einen sicheren Halt der Schrauben um Schäden zu vermeiden. Stellen Sie sicher das der Untergrund auf dem die Leinwand installiert ist gerade ist und eine ausreichende Tragfähigkeit hat.
