CLACK WS 1 + WS 1.25 Zeichnungen + Techn. Manual
Seite 1 von 15
ZEICHNUNGEN + TECHNISCHES MANUAL
ZENTRALSTEUERVENTILE
TECHNISCHE MANUAL und BEDIENUNGSANWEISUNG nur für ANLAGENBAUER
Anmerkung: Diese Unterlagen sind nur für Anlagenbauer / OEM's und für Anlagenbauer /OEM's
zum Training ihrer Kunden. Diese Unterlagen sind nicht als komplettes System Manual zu
verstehen
CHLORKOHLENWASSERSTOFFE
BENIN; GASOLINE ETC KÖNNEN DIE VERWENDETEN KUNSTSTOFFE WIE O-RINGE
UND KOMPONENTEN ANGREIFEN ODER SOGAR ZERSTÖREN UND ZU LECKAGEN
FÜHREN. VERMEIDEN SIE DESHALB UNBEDINGT DEN KONTAKT DIESER
CHLORKOHLENSTOFFE MIT DEM VENTIL ODER EINZELTEILEN DES VENTILES.

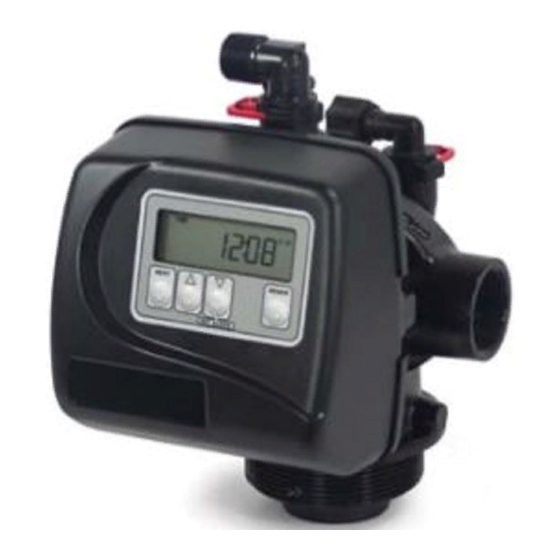

CLACK WS1
CLACK WS 1.25
UND DEREN DERIVATE WIE z.B. KEROSIN;
03-2013 WS1 TM CLACK / INAQUA

Werbung

loading

Inhaltszusammenfassung für Clack WS1

  • Seite 1 CLACK WS 1 + WS 1.25 Zeichnungen + Techn. Manual Seite 1 von 15 03-2013 WS1 TM CLACK / INAQUA ZEICHNUNGEN + TECHNISCHES MANUAL ZENTRALSTEUERVENTILE CLACK WS1 CLACK WS 1.25 TECHNISCHE MANUAL und BEDIENUNGSANWEISUNG nur für ANLAGENBAUER Anmerkung: Diese Unterlagen sind nur für Anlagenbauer / OEM’s und für Anlagenbauer /OEM’s zum Training ihrer Kunden.
  • Seite 2 CLACK WS 1 + WS 1.25 Zeichnungen + Techn. Manual Seite 2 von 15 03-2013 WS1 TM CLACK / INAQUA WS1 + WS 1.25 Identifikation WS1 mit 1,05“ Steigrohr Öffnung Identifikation Käfigfarbe grau Schwarzer Stopfen Anmerkung: Die WS1 Gleichstromkolben is bernsteinfarben, der Gegenstromkolben ist bernsteinfarben und schwarz WS1.25 mit 1,32“...
  • Seite 3 CLACK WS 1 + WS 1.25 Zeichnungen + Techn. Manual Seite 3 von 15 03-2013 WS1 TM CLACK / INAQUA Getriebe-Einheit mit Gleichstromkolben amber / weiß und Gegenstromkoben schwarz / amber mit Regenrationskolben mit Dichtungskäfig Atricle Nr. CLACK No. Description / Bezeichnung...
  • Seite 4 CLACK WS 1 + WS 1.25 Zeichnungen + Techn. Manual Seite 4 von 15 03-2013 WS1 TM CLACK / INAQUA WS1.25 Getriebe-Einheit mit Gleichstromkolben amber / weiß und Gegenstromkoben schwarz / amber mit Regenrationskolben mit Dichtungskäfig Atricle Nr. CLACK No.
  • Seite 5 Anmerkung: für Gegenstromregeneration ist der Injektor in der UP-Öffnung und der Stopfen ist in der anderen Öffnung .WS1 Gegenstromgehäuse haben keine DN - Markierung. Gegenstrom ist nicht realsierbar mt TC und EI Steuerung. Für Filterventile das nur rückspült sind in beiden Öffnungen nur Stopfen...
  • Seite 6 CLACK WS 1 + WS 1.25 Zeichnungen + Techn. Manual Seite 6 von 15 03-2013 WS1 TM CLACK / INAQUA WS1 + WS 1.25 Injektor Auswahl Information Tank Durchmesser Art. Nr. Injektor Order Injektor Farbe Down Nummer WS1 & WAS1.25...
  • Seite 7 CLACK WS 1 + WS 1.25 Zeichnungen + Techn. Manual Seite 7 von 15 03-2013 WS1 TM CLACK / INAQUA WS 1 + WS1.25 Injektor - Details braun V 3010-1B schwarz V 3010-1A Metrische Einheiten Metrische Einheiten Druck (kPa )
  • Seite 8 CLACK WS 1 + WS 1.25 Zeichnungen + Techn. Manual Seite 8 von 15 03-2013 WS1 TM CLACK / INAQUA gelb V 3010-1G grün V 3010-1H Metrische Einheiten Metrische Einheiten Schwarz V 3010-1A Metrische Einheiten Druck ( kPa) Druck ( kPa)
  • Seite 9 WS1 FRC Retainer Asy (0.5 gpm) / BLFC Gehäuse mit BLFC 371221 V3182 WS1 RFC / BLFC 371233 V3330-01 WS1 Brine Elbow Asy w RFC 3/8" / Sole Bogen mit BLFC 3/8" V3552 WS1 Brine Elbow Asy w/RFC 1/2" / Bogen mit BLFC 1" Option Not Shown Not Shown...
  • Seite 10 CLACK WS 1 + WS 1.25 Zeichnungen + Techn. Manual Seite 10 von 15 03-2013 WS1 TM CLACK / INAQUA WS1 + WS 1.25 DLFC - Auswahl Information ¾“ Atricle Nr. CLACK No. Description / Bezeichnung Menge 371215 H4615 Elbow Locking Clip / Verschlußklipp BLFC - DLFC...
  • Seite 11 371215 H4615 Elbow Locking Clip / Verschluss-Klipp BLFC - DLFC 370515 V3008-02 WS1 Drain FTG 1 Straight / DLFC - Fitting gerade V3166 WS1 Drain FTG Body 1" / DLFC - Gehäuse 371219 V3167 WS1 Drain FTG Adapter 1" / DLFC - Adapter...
  • Seite 12 CLACK WS 1 + WS 1.25 Zeichnungen + Techn. Manual Seite 12 von 15 03-2013 WS1 TM CLACK / INAQUA WS1 + WS 1.25 Wassermesser + Mischventil Atricle Nr. CLACK No. Description / Bezeichnung Menge 371227 V3151 WS1 Nut 1 QC / Überwurfmutter 1" QC...
  • Seite 13 CLACK No. Description / Bezeichnung Menge 371227 V3151 WS1 Nut 1 Quick Connect / 1" Überwurfmutter 371232 V3150 WS1 Split Ring / Splitring 371231 V3105 O-Ring 215 V3375-LF WS1 Fitting 1" & 1" Brass Sweat / 1" Adapter & 1" Messing Anschl.
  • Seite 14 CLACK WS 1 + WS 1.25 Zeichnungen + Techn. Manual Seite 14 von 15 03-2013 WS1 TM CLACK / INAQUA WS1 + WS 1.25 BY-PASS VENTIL Art Nr. 370 501 Atricle Nr. CLACK No. Description / Bezeichnung Menge 371227 V3151 WS1 Nut 1 Quick Connect / 1"...
  • Seite 15 WS1 + WS 1.25 MONTAGESCHLÜSSEL Art 370 502 / V3193-02 Obwohl man auch ohne spezielle Werkzeuge das Ventil komplett demontieren kann ist es hilfreich zusätzlich den WS1 Montageschlüssel zu nutzen und zu erwerben. Zum Öffnen/Schließen des Injektordeckels und den ByPass Anschlüssen Zum Öffnen/Schließen...
