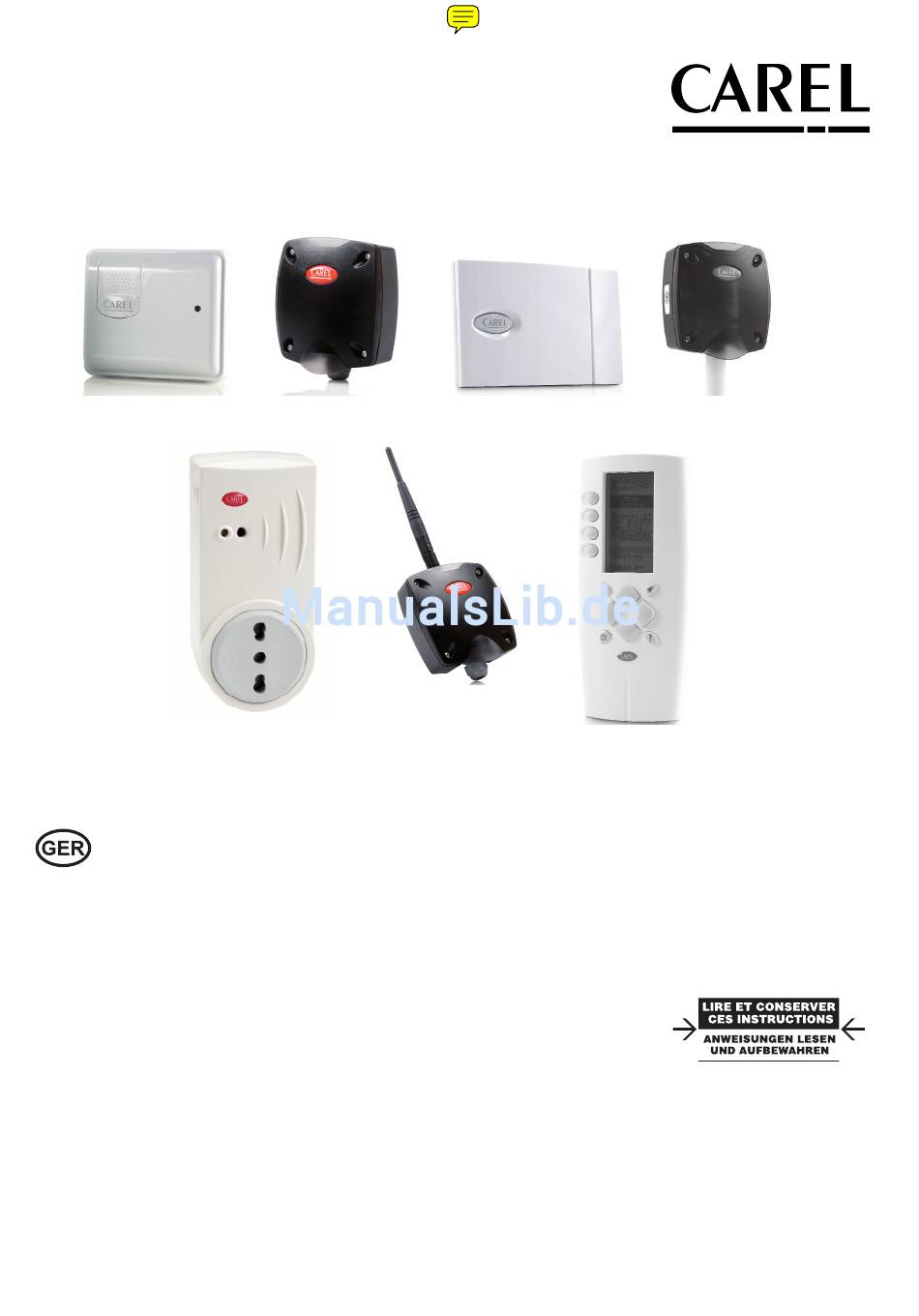

Wireless system Sensoren und Geräte des rTM SE-Systems rTM SE-Installationsanleitung I n t e g r a t e d C o n t r o l S o l u t i o n s & E n e r g y...
Seite 2
Achtung!!!! Die Geräte des rTM SE-Systems sind aufgrund einer am ZigBee™-Funkverbindungsprotokoll angebrachten Besserung nicht mit dem CAREL rTM-System kompatibel.
11. ALLGEMEINER ÜBERBLICK 4.4 Konfi guration der Router ..................15 11.1 Die Installation des rTM SE-Systems im Überblick .........43 4.5 Konfi guration des Sensors BP SE (eingebauter Messfühler) ....18 4.6 Konfi guration der Sensoren EP – SA – SI und des Impulszählers CI 21 12.
Die Installationsanleitung ist eine praktische Hilfe für den Installateur. Sie Anschließend werden im Detail die Tätigkeiten für eine korrekte Wartung leitet Schritt für Schritt durch die Installation des rTM SE-Systems und angeführt. hebt alle Vorgänge hervor, die für optimales Ergebnis ausschlaggebend...
3.1 Besichtigung des Installationsortes Es empfi ehlt sich, den Installationsort der Geräte des rTM SE-Systems zu besichtigen, um sich einen Gesamtüberblick zu verschaff en und eventuellen Problemstellungen vorzubeugen, welche nicht aus Fotos oder Layout-Zeichnungen hervorgehen und den korrekten Betrieb beeinträchtigen können.
Seite 8
RS485 Modbus® Access Point Router-Sensor EP1 °C/rH% Lux °C/rH% Cold Room SA Sensor Ab. 3.b – den Access Point und Router mit einem Kreis mit 30 m Radius anzeichnen; – eventuelle andere Geräte vorsehen, bspw. Router-Brücke; – weitere Router hinzufügen, um den Installationsbereich der Geräte mit dem Funksignal abzudecken; RS485 Modbus®...
Ab. 3.e Überprüfen, ob die Installation anderer Funkgeräte vorgesehen ist; deren technischen Merkmale kontrollieren, um zu überprüfen, ob sie auf derselben Frequenz von 2.4 GHz des rTM SE-Systems arbeiten (bspw. Alarmanlage, Warenlade- und Entladegeräte, Codelöscher etc.). 3.2 Installationsarbeiten Ein Elektrotechniker hat die nachstehenden Installationsarbeiten auszuführen und hat Folgendes auf der Layout-Zeichnung zu vermerken: •...
Seite 10
RTM SE ROUTER-COUNTERS RC 12…24 VAC/DC - 2 DI - 2 NTC WS01H02M20 RTM SE ROUTER- ACTUATOR RA 12 VAC/DC 2 D.I. - 1 NTC - 2 D.O. Für den Code WS01RC1M20 Router 230 Vac ist kein Transformator erforderlich. –...
Spezialprogramm “Clone_AP” konfi guriert werden. Sollte der Kanal schon aufgrund bereits installierter Systeme gesättigt sein, könnte eine verlangsamte Kommunikation zwischen den Geräten die Folge sein. Was die Datenübertragungszeiten des rTM SE-Systems betriff t, ist dieses Problem allgemein nicht signifi kant.
Seite 12
Vergleich mit dem vorhergehenden Befehl “Netw. Scan” (Punkt AP-2) überprüfen. AP-8 Mit den UP- und DOWN-Tasten den neuen Kanal wählen Der rTM SE-Palmtop wird an das neue Funknetz ange- und mit der rechten Taste bestätigen. bunden. Achtung! Der Palmtop kann auch durch das Öff nen des Fun- knetzes des gewünschten Access Points und durch...
RS485-Netzwerks. Es empfi ehlt sich, die Default-Einstel- angeschlossen sind, müssen diese so behandelt werden, lungen nicht zu ändern (siehe spezifi schen Abschnitt im als ob sie an die serielle RS485-Leitung des Access Points rTM SE-Handbuch). angeschlossen wären; doppelte Adressen sind zu vermeiden. RS485 Modbus ®...
5. Abtrennungstaste 6. DIP-Schalter für serielle Adresse 7. LEDs Access Point oder rTM SE-Palmtop Zum Öff nen des Funknetzes des Access Points, an den Die LED L1 blinkt schnell (0,25 s). das Gerät angebunden werden soll, die lokale Taste Das Funknetz wurde geöff net und ist für die Anbindung drücken, oder, mit dem rTM SE-Palmtop:...
Seite 15
WS01N02M20 • WS01H02M20 Access Point oder rTM SE-Palmtop Das Funknetz des Access Points durch Drücken der Taste T1 oder über den rTM SE-Palmtop schließen. Sobald das Funknetz geschlossen ist, blinkt L1 langsam (1 s). Achtung! Das Funknetz schließt sich automatisch 15 Minuten nach seiner Öff nung.
Für die Konfi guration der Plug/Switch-Router die folgenden Anweisungen befolgen: Schritt Gerät Aktion Anmerkungen Access Point oder rTM SE- Das Funknetz des Access Points, an den die Geräte angebun- Die LED L1 blinkt schnell (0,25 s). Das Funknetz wurde ge- Palmtop den werden sollen, öff...
Seite 17
Das Funknetz des Access Points durch Drücken der lokalen Tas- Die LED L1 blinkt langsam (1 s). Palmtop te oder über den rTM SE-Palmtop schließen. Router An jedem Router ein Etikett mit der seriellen Adresse anbrin- Auf der Layout-Zeichnung die Adresse und den zugehö- gen.
4.6 Konfi guration des Sensors BP SE (eingebauter Messfühler) Um die Zuordnung von BP SE Access Point, um den Handheld RTM SE verwenden mithilfe der folgenden Anweisungen untersuchen: Schritt Gerät Aktion Anmerkungen BP-1 rTM SE-Palmtop Der rTM SE-Palmtop muss an das Funknetz...
Seite 19
Gerät; sie dient dessen Erkennung. Sie ist auf dem Produ- ktetikett angebracht und ist sichtbar über: • den Supervisor; • den rTM SE-Palmtop (letzte 4 Anzeigestellen); • die Software Z-Confi g (für Funknetzanalysen). BP-9 CAREL-Code WS01U01M00 Der Sensor ist installationsbereit.
Seite 20
Die Konfi guration und Anbindung der Sensoren BP SE kann manuell erfolgen (ohne die Verwendung des rTM SE-Palmtops), indem der CLEAN-Schalter betätigt und der Magnetschraubendreher von CAREL, Code 0000000722 verwendet werden (es kann auch ein normaler Magnet verwendet werden). Schritt Gerät...
Seite 21
Vorgänge wiederholen, um andere Geräte an den WS01G01M00 Access Point anzubinden. WS01F01M00 WS01E02M00 SEN6 rTM SE-Palmtop Das Funknetz des Access Points schließen. Achtung! Das Funknetz schließt sich in jedem Fall automatisch nach 15 Minuten.aticamente rtM +0400030DE - rel. 1.2 - 04.04.2013...
Gerät; sie dient dessen Erkennung. Sie ist auf dem Produktetikett angebracht und ist sichtbar über: • den Supervisor; • den rTM SE-Palmtop (letzte 4 Anzeigestellen); • die Software Z-Confi g (für Funk SEN-8 Die Sensoren sind installationsbereit. SEN-9 rTM SE-Palmtop Zur Überprüfung, wie viele Sensoren an den Access...
MAC-Adresse (angegeben auf dem Produktetikett) Die folgenden Befehle ausführen: erkannt werden. signal Während dieser Phase empfängt der rTM SE-Palmtop in re- gelmäßigen Intervallen von 3 s eine Funkmeldung von allen Routern in der eigenen Reichweite. Tab. 4.h 4.2 Überprüfung der Systemkonfi guration Der erfolgreiche Abschluss der Anbindung kann durch die Überprüfung der Anzahl der angeschlossenen Einheiten kontrolliert werden.
5. PROCEDURA DI RESET RESET-Verfahren der verschiedenen Geräte Das Reset der Geräte dient in erster Linie dazu, einen Sensor von einem Funknetz abzutrennen und um ihn in der Folge an ein anderes Netz anzubinden. Im Falle der Sensoren BP SE kann die serielle Adresse auf den Default-Wert rückgesetzt werden (127).
Die Taste T1 erst loslassen, sobald alle LEDs ausgeschaltet sind (10 s). Weitere 15 s warten, bis die LED L1 fest leuchtet (L2 und L3 AUS) (Reset-Zustand). Alternativ mit dem rTM SE-Palmtop in Sequenz die unten angeführten Befehle ausführen und das Gerät mit * (Asteriskus) wählen, das den Access Point angibt.
Über den rTM SE-Palmtop (wie für den Access Point beschrieben) kann auch eine einfache Abtrennung erfolgen (der Sensor behält die vorher zugewiesene Adresse bei). Das Reset ist durch Wiederherstellung der Default-Adresse mit dem Palmtop nicht möglich (es kann nur über die lokale Taste des Gerätes ausgeführt werden).
6.3 Access Point Aktion LED-Sequenz (mit Zeiten in Sekunden) Bedeutung der Meldung L1 EIN Access Point im RESET-Status L1 blinkend (1 s) Access Point EIN mit konfi guriertem Funkkanal Druck der Taste T1 oder Öff nung des Access Point mit off enem Funknetz (ausgelegt L1 schnell blinkend 0,25 s Funknetzes über PC für die Anbindung an die Geräte)
Überprüfen, dass die drei LEDs immer eingeschaltet sind und alle 20 s 7.5 Überprüfung der seriellen Adresse am kurz blinken. Sensor BP SE • Das Funknetz des Access Points öff nen (mit dem rTM SE-Palmtop) und rund 20...30 s warten. • Den CLEAN-Schalter SW 2 anheben. •...
Den Sensor auf die ID 127 rücksetzen. • Eine neue ID mit rTM SE-Palmtop zuweisen. Nach abgeschlossener Installation wird empfohlen, ein Netzwerkpasswort über den rTM SE-Palmtop einzugeben, um unbefugte Zugriff e zu vermeiden. 7.12 Inbetriebnahme der Anlage Vom Supervisor aus überprüfen, dass: •...
Sekundärwicklung mit 12 oder 24 Vac min. 3 VA verwendet werden. • Verbindungskanal (verfügbar über rTM SE-Palmtop oder Supervisor) • PANID (Identifi kationscode des über den rTM SE-Palmtop oder den Achtung: Sicherstellen, dass die Versorgungsleitung der Access Supervisor verfügbaren Netzwerks) Points und der Router immer versorgt ist (rund um die Uhr), damit keine •...
Seite 31
(derselbe Kanal und PANID und erweiterter PANID). Hindernisse oder dicke Mauern, Metallregale etc. schwächen das Funksignal stark und reduzieren die Funkreichweite. Die Funksignalstärke mit dem rTM SE-Palmtop überprüfen (CAREL-Code WS01L01M00). Für weitere Informationen zum rTM SE-Palmtop siehe das rTM SE-Handbuch.
Nach abgeschlossener Installation wird empfohlen, ein Netzwerkpasswort einzugeben, um unbefugte Zugriff e zu vermeiden. Das Passwort in den Anlagendaten notieren. Ab. 8.e 8.1 Befestigung der Sensoren BP SE Der Sensor BP SE wird auf der vorgesehenen Halterung wie folgt befestigt: Die zusammen mit dem Sensor gelieferte Halterung mit zwei Schrauben an der Wand befestigen.
8.3 Elektroanschlüsse Sensor EP SE Die Sensoren EP SE, Router-Sensor EP1, Impulszähler und Router-Impulszähler weisen zwei digitale Eingänge auf. Der Sensor kann auch für die Überwachung der Temperatur zwei verschiedener Kühlstellen verwendet werden. In diesem Fall können die digitalen Eingänge verwendet werden, um den Zustand eines Kontaktes für allgemeinen Gebrauch zu erfassen;...
. Der maximale externe Kabeldurchmesser darf nicht über 8 mm betragen, um den Einlass in die Kabelverschraubung zu ermöglichen. Der Access Point und die Router müssen mit 12…24 Vac/dc versorgt werden (Carel empfi ehlt den 230-Vac-Steckertransformator, Code TRASP3E240; es kann jedoch jeder andere Transformator mit 12...24-Vac min. 3 VA, bspw. Code TRADR4W012, verwendet werden).
– die Grenzwerte der Alarmparameter konfi guriert wurden; – dass die Funksignalstärke und die Redundanz, die mit dem Feldmessgerät rTM SE-Palmtop in der Nähe jedes Sensors und Routers gemessen werden, ausreichend sind. • Eine genauere Prüfung kann anhand des Router-Sniff ers (Code WS01M02M20) vorgenommen werden, der in Diagramm- oder Tabellenform alle Funkverbindungen zwischen den Geräten aufzeigt.
10. WARTUNG Der wichtigste Wartungseingriff , der nach mehreren Jahren am rTM SE-System vorzusehen ist, ist der Austausch der Batterien (Sensoren BP SE und EP SE, SA, SI, CI). Der nötige Austausch der Batterie wird von einer Alarmvariable am Supervisor gemeldet.
PANID • erweiterter PANID AD-4 Programm Clone_AP (downloa- Das Programm Clone_AP im PC installieren und starten. 1. Folgendes einstellen: dbar von der Site KSA CAREL ksa. – Serieller COM-Port carel.com) – Kommunikationsgeschwindigkeit. 2. “Open” wählen. 3. Den neuen Funkkanal einstellen.
• Access Point • Router • Abzweigdose mit Transformator • Sensoren Den max. Abstand und das doppelte Funksignal für jedes Gerät anhand des rTM SE-Palmtops überprüfen. Parameterkonfi guration • Systemkonfi guration über den Supervisor Wartung • Überwachung des Batteriestandes über den Supervisor Tab.
12. INSTALLATIONSBEISPIELE EP sensor BP sensor BP sensor Ab. 12.a Die Sensoren in die Richtung des Access Points oder Routers ausrichten und Schattenzonen vermeiden, welche die Übertragung abdunkeln könnten. Router-Bridge Access Point Router-Bridge 2 ... 3 m Ab. 12.b rtM +0400030DE - rel. 1.2 - 04.04.2013...
Seite 41
RS485 Modbus® RTU 30 m Ab. 12.c Verwendungsbeispiel mit 15 Sensoren, 1 Access Point und 1 Router Ab. 12.d rtM +0400030DE - rel. 1.2 - 04.04.2013...
Seite 42
Verwendungsbeispiel mit 30 Sensoren, 1 Access Point und 2 Router-Brücken Ab. 12.e Verwendungsbeispiel mit 45 Sensoren, 1 Access Point und 3 Router-Brücken Ab. 12.f Verwendungsbeispiel mit 60 Sensoren, 1 Access Point und 4 Router-Brücken Ab. 12.g rtM +0400030DE - rel. 1.2 - 04.04.2013...
überprüfen, ob er die MAC des Gerätes angebunden hat. Reset- als nicht angebunden (mit rTM SE-Palmtop tieren und die Anbindungssequenz mit dem richtigen Funknetz auszuführen). wiederholen. Tab. 14.b Für weitere Informationen zum rTM SE-System siehe das Technische Handbuch. rtM +0400030DE - rel. 1.2 - 04.04.2013...
Installationsdaten Anlagendaten Kunde Kanal Adresse PANID Projekt Erweiterter PANID 0, 1, 2, 3 Netzwerkpasswort Datum (über Palmtop eingestellt) Kühlmöbel- MAC-Address Angebundener NTC-Messfühler Serielle ID Gerätetyp NTC-Messfühler1 I.D.1 I.D.2 Name (Hex) Access Point...
