Geräteübersicht

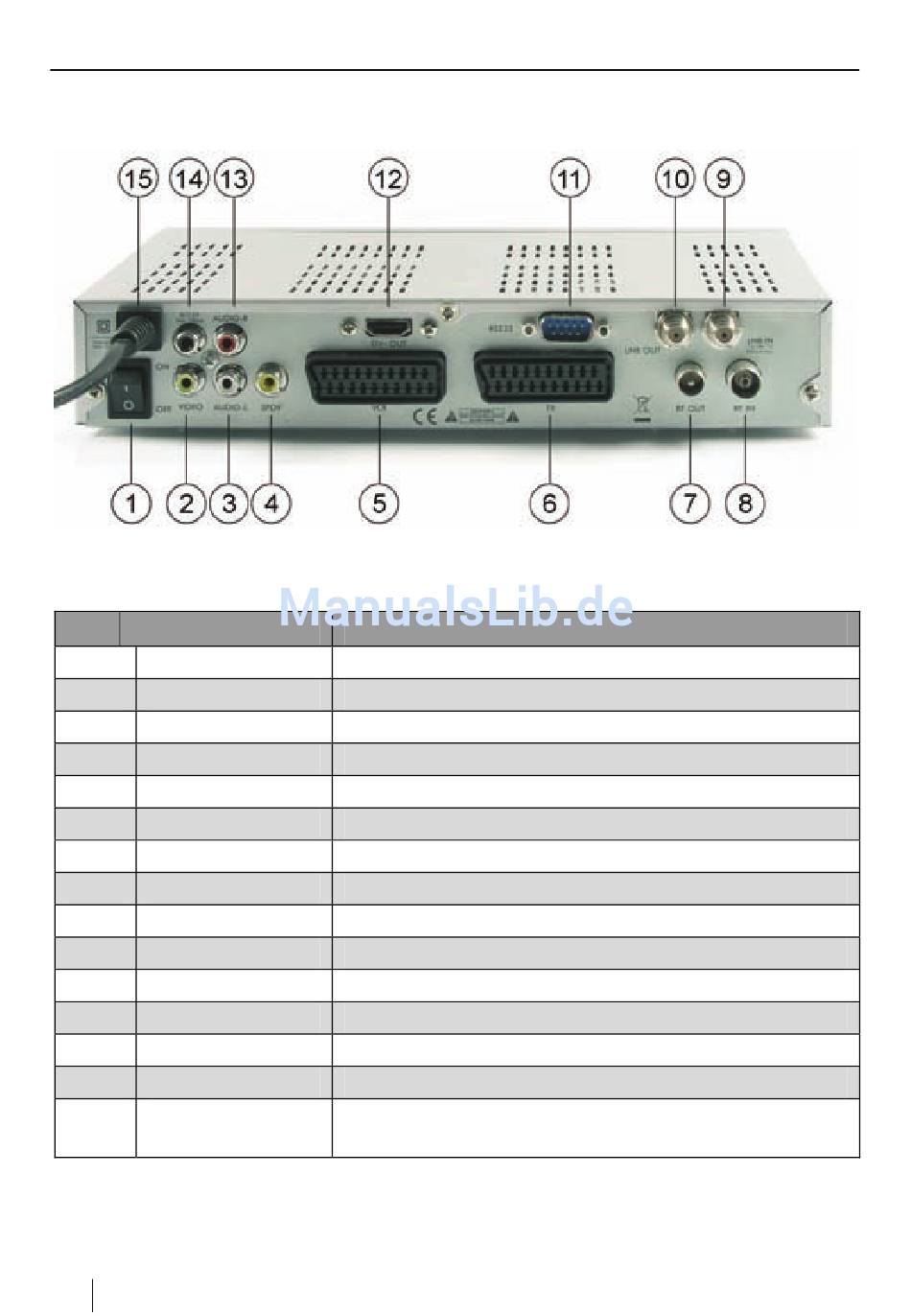

Rückseite mit Modulator (optional)
Abbildung 2:
Anschlüsse an der Rückseite des Receivers
Nr.
Symbol
1
POWER
2
VIDEO
3
AUDIO-L
4
SPDIF
5
VCR
6
TV
7
RF-OUT
8
RF-IN
9
LNB IN
10
LNB OUT
11
RS232
12
DV-OUT
13
AUDIO-R
14
0/12V
15
175 - 250 V ~,
50/60 Hz
10
DEU
Beschreibung
Netzschalter
Analoger Video-Ausgang (Composite)
Analoger Audio-Ausgang links
Digitaler Audio-Ausgang
SCART-Anschluss Videogerät
SCART-Anschluss TV-Gerät
Modulator -Ausgang
Modulator-Eingang
Anschluss des Satellitenantennenkabels
Durchschleif Anschluss des Receivers
Serielle Schnittstelle
Digitaler AV-Ausgang
Analoger Audio-Ausgang rechts
0/12 Volt-Ausgang
Netzanschluss
Smart MX 04+
