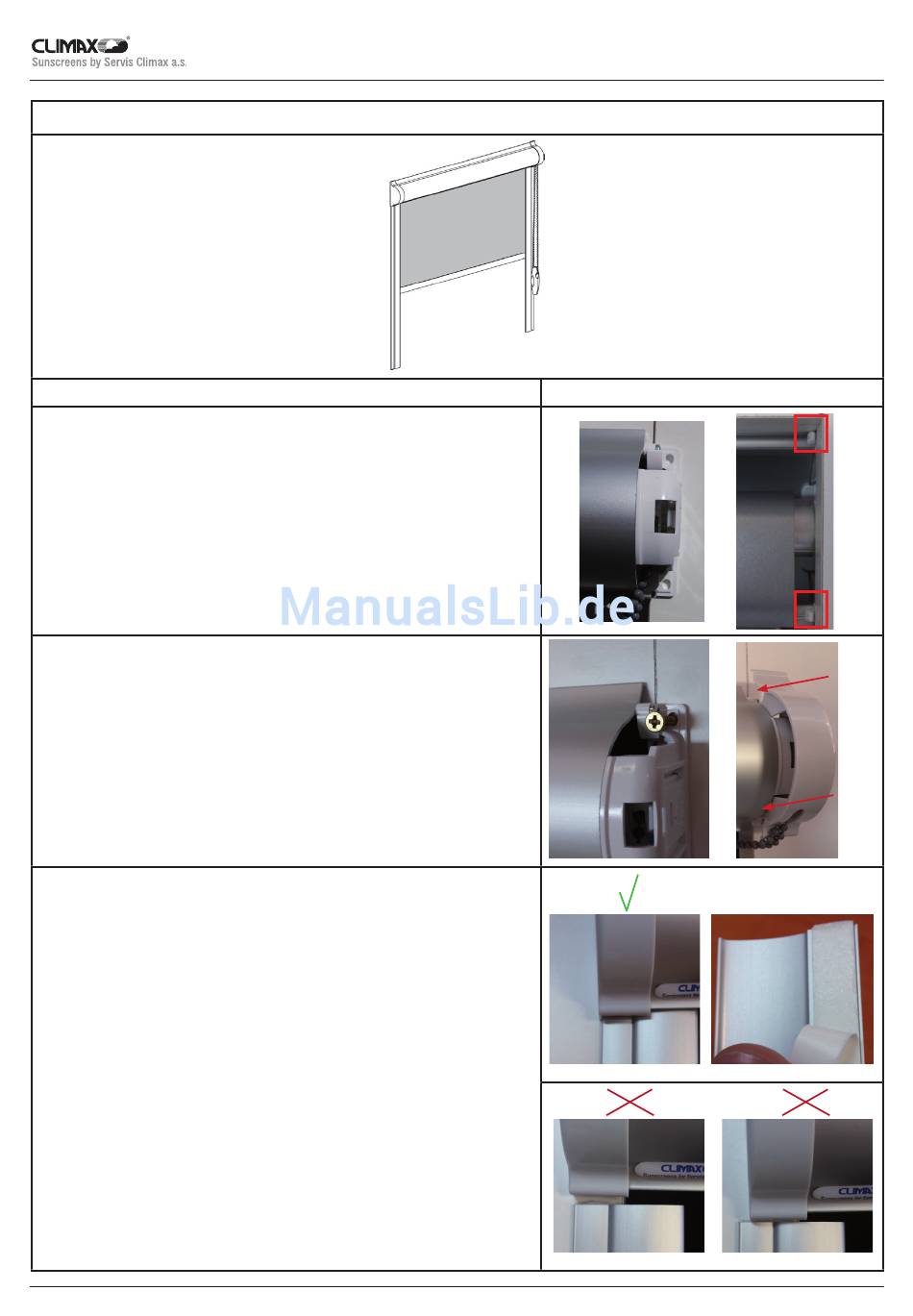

ORION – MONTAGEANLEITUNG

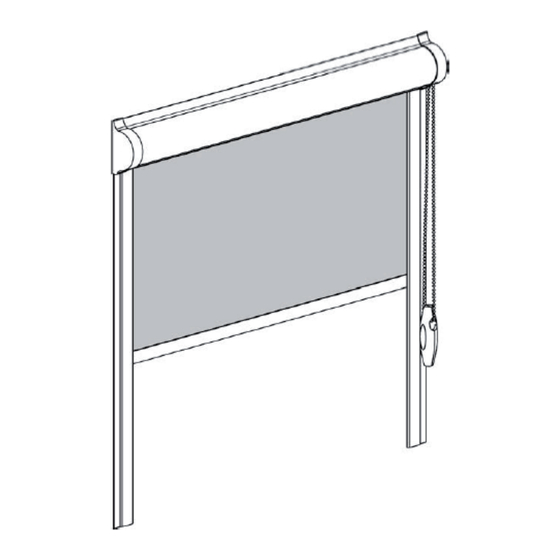

Stoffrollo Orion
ARBEITSSCHRITTE
- Kunststoff-Seitenabdeckungen abnehmen
- Kassette an die Glasleisten legen
- Die Stifte an den Kunststoffträgern müssen mit den
Glasleisten fl uchten (rot markiert)
- Befestigungspunkte für die Befestigung der Kassette
markieren
- Sollten die Stifte nicht an beiden Seiten anliegen, ist die
Kassette mittig auszurichten
- Kassette mit geeignetem Verankerungsmaterial
befestigen
(nicht im Lieferumfang enthalten)
- Nach erfolgter Verankerung Kunststoff-
Seitenabdeckungen aufsetzen
- Folie vom Doppelklebeband entfernen und die
Abdeckleiste auf die Glasleiste kleben
- Auf die korrekte Position der Abdeckleiste achten: Die
Abdeckleiste ist etwas unter die Kassette zu schieben
und muss mit dem Rand der Seitenabdeckung bündig
sein
- Beispiele für falsch positionierte Abdeckleiste
1
