PROGRAmmIERUNG
• Um in den Programmiermodus des Reglers zu kommen drücken und halten Sie die Taste solange, bis
die erste Setup LED anfängt zu leuchten. Gleichzeitig leuchtet links die Status LED grün. Sie befinden
Sich nun im Hauptmenü.
• Das Hauptmenü hat 6 verschiedene Menüpunkte. Durch kurzes Drücken der Taste wechseln Sie zwi-
schen den verschiedenen Menüpunkten (1 --> 2 --> 3 ...).
• Haben Sie den gewünschten Menüpunkt gefunden, drücken und halten Sie die Taste solange bis die
Status LED von Grün auf Rot wechselt.
• Sie befinden sich nun im ausgewählten Menü, der aktuell eingestellte Wert wird über die Setup LEDs
angezeigt. Durch kurzes Drücken der Taste können Sie den akutellen Wert verändern.
• Haben Sie den gewünschten Wert ausgewählt, warten Sie einfach 4 Sekunden, der Regler springt dann
automatisch zurück ins Hauptmenü.
• Wieder zurück im Hauptmenü können Sie nun den nächsten Menüpunkt auswählen. Haben Sie alle
gewünschten Parameter fertig eingestellt warten Sie einfach nochmals 4 Sekunden, der Regler verlässt
nun den Programmiermodus (alle Setup LEDs sind aus) und ist wieder betriebsbereit.

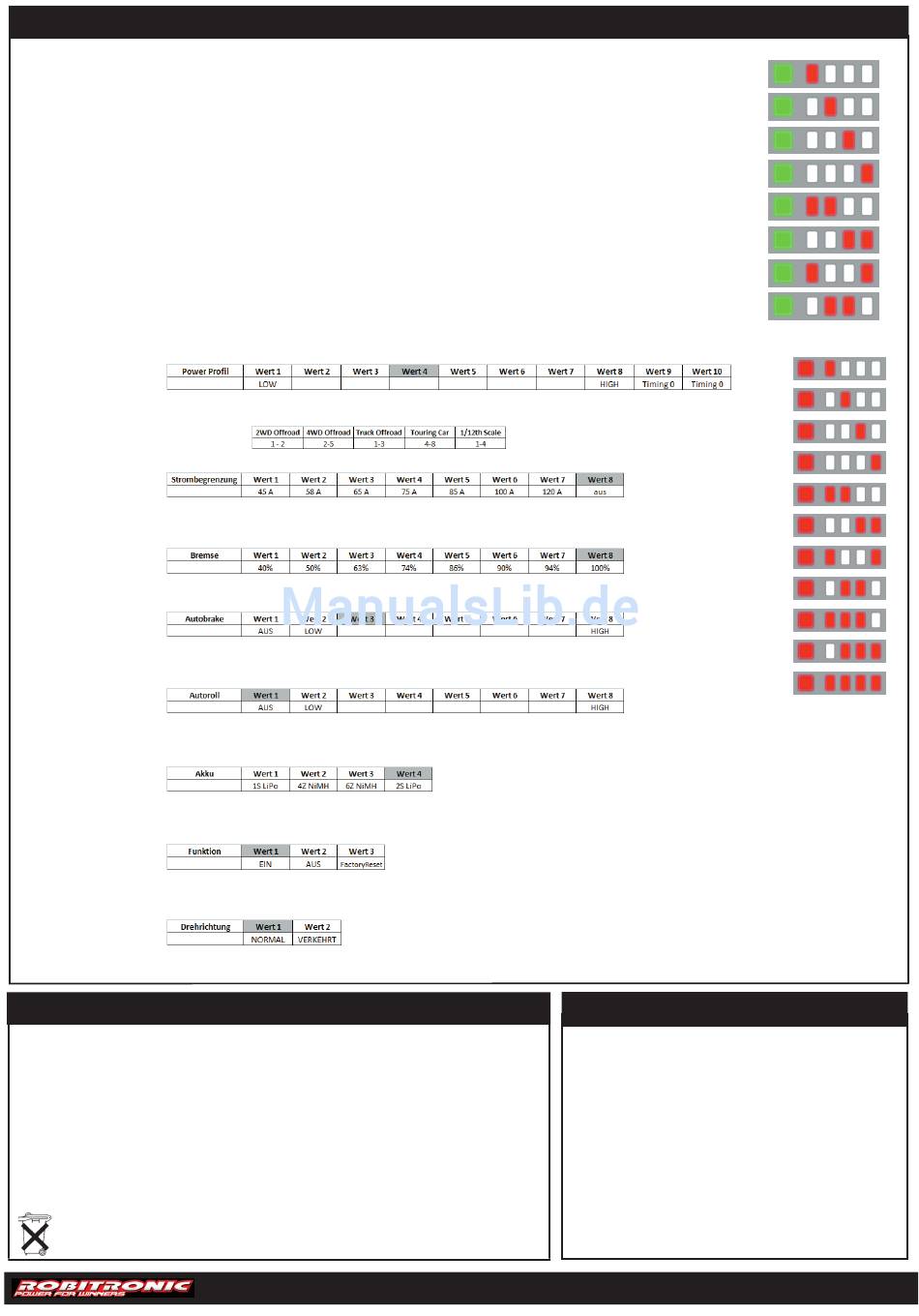

Menüpunkte im Detail:
1. Power Profil:
Das Power Profil verändert das Ansprechverhalten sowie die Leistung. Ein niedriger Wert bedeutet weniger Power und sanfteres Anspre-
chen, ein höherer Wert mehr Power und aggresiveres Ansprechen. Bei den Settings 9 und 10 ist das Motortiming 0 und die grüne LED
blinkt im Neutralbereich. Empfehlungen:
2. Strombegrenzung:
Ermöglicht den Motorstrom auf einen gewissen Wert zu begrenzen. Bei sehr rutschigen Verhältnissen manchmal
hilfreich.
3. Bremse:
Verändert die maximale Bremswirkung.
4. Autobrake:
Mit der Autobrake stellen Sie eine leichte Bremswirkung im Neutralbereich ein. Die Werkseinstellung simuliert einen
Brushed-Motor. Mehr Autobrake verbessert das Einlenkverhalten des Fahrzeugs.
5. Autoroll:
Mit der Funktion Autoroll legt der Regler einen geringen Strom im Neutralbereich an den Motor. Die Bremswirkung
von Motoren mit starkem Magnetfeld kann somit reduziert werden.
6. Akku:
Mit der Wahl des Akkus stellen Sie die Unterspannungsbegrenzung für den jeweiligen Akkutyp ein.
ACHTUNG: Beim Wert 1 (1S LiPo) wird zusätzlich ein Empfängerakku oder Voltage Booster benötigt!
7. Funktion:
Hier können Sie das Abschalten des Reglers über die Fernbedienung aktivieren oder deaktivieren. Beim Wert 1
(EIN) kann der Regler durch 8 Sekunden Halten von Vollbremse am Sender ausgeschaltet werden.
8. Drehrichtung:
Ermöglicht das Umkehren der Drehrichtung des Motors.
HINWEISE
• Verwenden Sie den Fahrtenregler niemals auf feuchten Untergrund, da die Elektronik durch Feuchtigkeit Schaden nehmen kann.
• Lassen Sie niemals ihr Fahrzeug mit eingeschaltenem Regler unbeaufsichtigt. Das Fahrzeug könnte unkontrolliert losfahren oder Feuer verur-
sachen.
• Trennen Sie bei Nichtbenutzung den Akku immer vom Regler. Da der Regler auch im ausgeschaltenem Zustand ein wenig Strom verbraucht
würde er sonst den Akku auf Dauer tiefentladen.
• Berühren Sie niemals den Kühlkörper nach dem Betrieb. Dieser kann extrem heiß werden.
• Nicht für Kinder unter 14 Jahren geeignet. Kein Spielzeug!
Mit dem Erwerb dieses Robitronic - Produktes haben Sie gleichzeitig eine zweijährige Garantie ab Kaufdatum erworben, sie deckt nur Material und/
oder Verarbeitungsschäden am Fahrtenregler ab.
Von der Garantie ausgeschlossen:
Schäden durch Normale Abnutzung, Schäden die durch Anwendung entstanden sind, sowie Schäden die durch Vernachlässigung der Sorgfaltsplicht
und unsachgemäßer Behandlung und Wartungsfehler entstanden sind sowie Veränderungen an Regler (Gehäuse, Platine, orig. Stecker, Kabel, ...)
Robitronic übernimmt keinerlei Haftung für Beschädigungen und Ausfälle die direkt oder indirekt, durch die Folge von sach- oder unsachgemäßen
Gebrauch dieses Produktes und dessen benötigten Zubehörprodukte und Chemikalien, die zum Betrieb erforderlich sind, entstehen.
Die WEEE Richtlinie wurde zum Schutz der menschlichen Gesundheit und der Umwelt aufgestellt, um sicherzustellen, dass ausge-
diente Produkte unter Nutzung der bestmöglichen Wiederaufbereitungs-, Rückgewinnungs- und technischen Recyclingmöglichkeiten
entsorgt werden. Entsorgen Sie Ihr altes Produkt am Ende seiner Lebensdauer nicht über den normalen Hausmüll. Bitte informieren
Sie sich über die örtlichen Sammelstellen für elektrische und elektronische Abfallprodukte.
(Werkseinstellungen grau hinerlegt)
Electronic Ges.m.b.H. - Brunhildengasse 1/1, 1150 Wien, Austria - Tel: +43-1-982 09 20, Fax: +43-1-982 09 21, www.robitronic.com
Hauptmenü:
1. Power Profil
2. Strombegrenzung
3. Bremse
4. Autobrake
5. Autoroll
6. Akku
7. Funktion
8. Drehrichtung
Autobrake / Autoroll:
Da hier immer nur eine von beiden Funktionen aktiv
sein kann deaktiviert der Regler die Andere automa-
tisch. Schalten Sie also Autoroll ein wird Autobrake
automatisch ausgeschaltet und umgekehrt.
FactoryReset:
FactoryReset finden Sie als Wert 3 bei Menüpunkt
7 (Funktion). Dieses Feature stellt alle Werksein-
stellungen wieder her. Um ein FactoryReset
durchzuführen, müssen Sie den Wert 3 unter
Funktion auswählen und danach die Taste Drücken
und Halten. Nach etwa 3 Sekunden sehen Sie ein
Lauflicht auf den Setup LEDs und der Regler geht
zurück in den betriebsbereiten Modus. Der Regler
hat nun alle Werkseinstellungen wiederhergestellt.
(Das Fernsteuerungs-Setup bleibt erhalten!)
ACHTUNG: Sicherheitshalber reicht nur das
Auswählen des 3. Werts nicht. Es muss zwingend
danach die Taste so lange gedrückt werden, bis das
Lauflicht sichtbar ist.
ZUBEHÖR
R01221................ Ersatz Powerkondensator
R01222................ Ersatz Hochleistungslüfter
RS500RT............. Silikonkabel 2,5mm² rot 1m
RS500SW............ Silikonkabel 2,5mm² schwarz 1m
RS503RT............. Silikonkabel 4,0mm² rot 1m
RS503SW............ Silikonkabel 4,0mm² schwarz 1m
RS515................. Goldkontaktstecker 4mm
RS147................. USB Interface
Werte:
1
2
3
4
5
6
7
8
9
10
11
