ULTRACOUSTIC AT108 Bedienungsanleitung

4. Audioverbindungen

Bis auf den XLR-Mikrofoneingang sind die Ein- und Ausgänge des
BEHRINGER ULTRACOUSTIC AT108 als 6,3-mm-Klinken- buchsen ausgelegt.
Genauere Informationen dazu findest Du in Kapitel 5 „Technische Daten".
Schau Dir bitte auch die Abbildungen 2.1 und 2.2 an, um mehr über die
Verkabelung Deines Verstärkers zu erfahren.
◊
Beachte bitte, dass alle Geräte unbedingt geerdet sein müssen.
Zu Deinem eigenen Schutz solltest Du in keinem Fall die Erdung
der Geräte bzw. der Netzkabel entfernen oder unwirksam machen!
Das Gerät muss jederzeit mit intaktem Schutzleiter an das Stromnetz
angeschlossen sein.

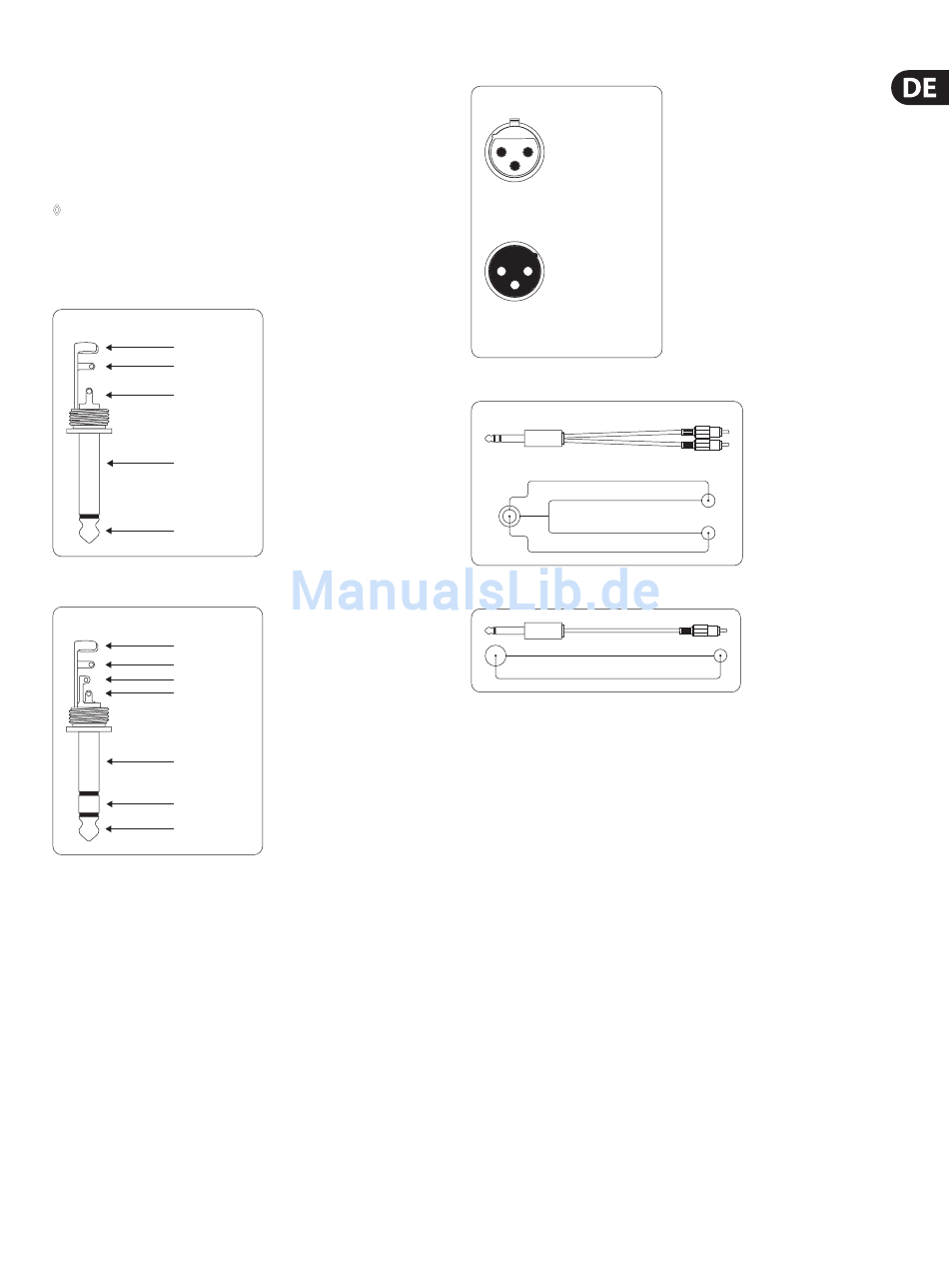

Unbalanced ¼" TS connector
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
tip
(signal)
Abb. 4.1: Verkabelung eines Monoklinkensteckers für den INSTRUMENT INPUT
¼" TRS headphones connector
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
ring
right signal
tip
left signal
Abb. 4.2: Verkabelung des Stereoklinkensteckers für den Kopfhörer und den CD INPUT
Balanced use with XLR connectors
2 1
3
input
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
1 2
3
output
For unbalanced use, pin 1 and pin 3
have to be bridged
Abb. 4.3: XLR-Verbindungen
ring
sleeve
tip
Abb. 4.4: Adapterkabel stereo
sleeve
tip
Abb. 4.5: Adapterkabel mono
R
L
tip
sleeve
R
sleeve
L
tip
sleeve
tip
