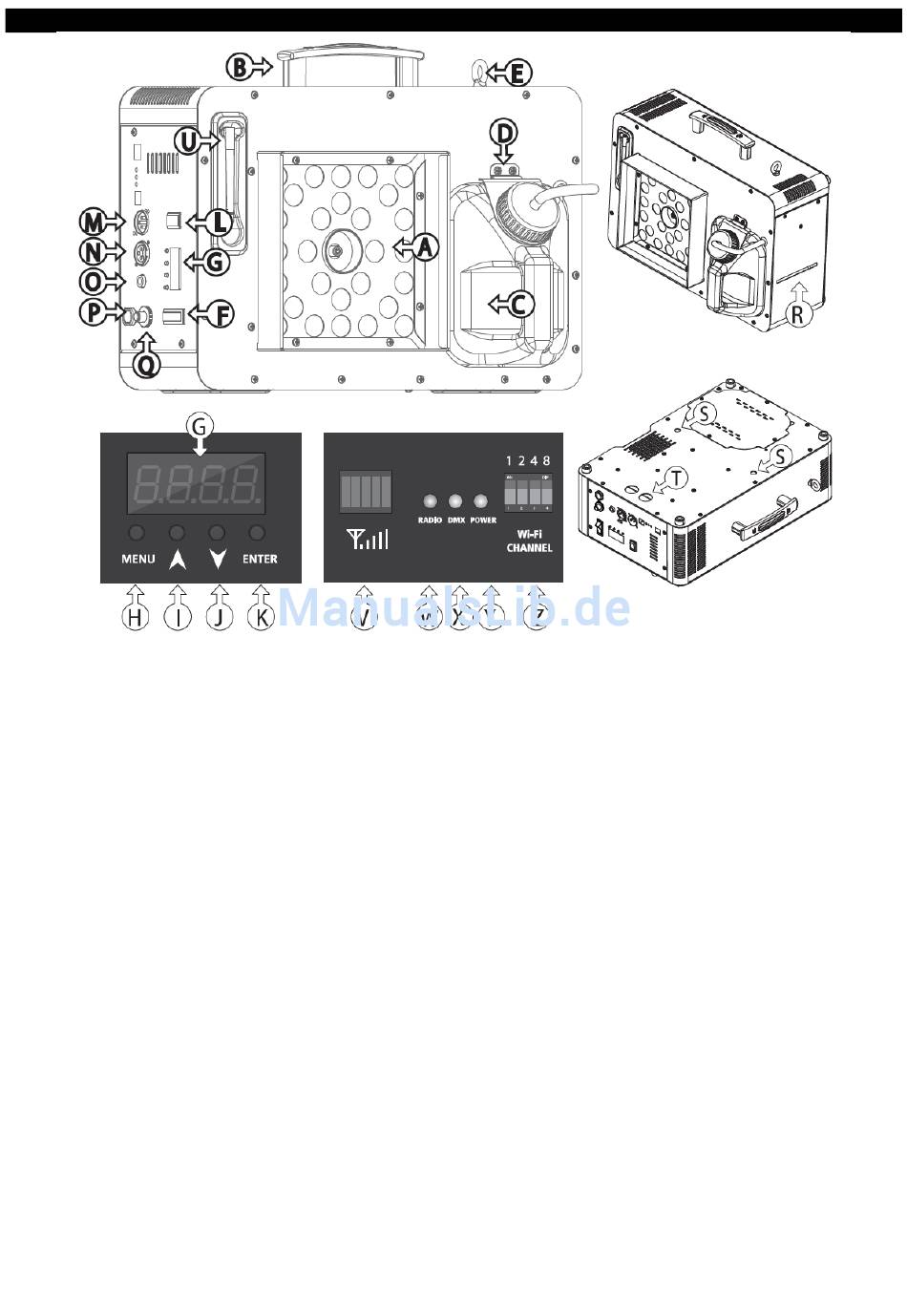

Ansicht - ADJ FOG FURY JETT PRO Bedienungsanleitung

ANSICHT

A. 28 LEDs
B. Griff
C. Nebelfluidbehälter
D. Behälter-Fixierring
E. Sicherheitsöse
F. Netzschalter
G. LED-Anzeige
H. Manuell
I. Nach oben
J. Nach unten
K. Enter
L. Manueller Nebel
M. 3-poliger XLR-Eingang für DMX
A.D.J. Supply Europe B.V. – www.americandj.eu – Fog Fury Jett Pro Bedienungsanleitung Seite 7
N. 3-poliger XLR-Ausgang für DMX
O. Anschluss für Steuerungsbuchse
P. Netzkabel
Q. NFB
R. Füllstandsanzeige für Nebelfluid
S. Einbau der Klemme M10*P1,5
T. Bohrung für Sicherheitsöse
U. Antenne
V. Signalstärkeanzeige
W. LED-Anzeige – Funk (grüne LED)
X. LED-Anzeige – DMX (gelbe LED)
Y. LED-Anzeige – Strom (rote LED)
Z. DIP-Schalter für WLAN-Kanal
