MDT SCN-P Betriebsanleitung

Technische Daten Präsenzmelder SCN-P -
SCN-P360D3.01
Technische Daten
SCN-P360K3.01
Technical Data
Reichweite
Operating distance
Bewegung*
Movement*
Präsenz*
Presence*
Empfindlichkeit einstellbar in 10 Stufen
Sensitivity adjustable in 10 steps
Erfassungsbereich
Angular coverage
Dynamikbereich Lichtsensor
Range of light sensor
Max. Kabelquerschnitt
Permitted wire gauge
KNX Busklemme
0,8mm Ø, solid core
KNX screw terminal
Versorgungsspannung
Power Supply
Leistungsaufnahme KNX Bus typ.
Power consumption KNX bus typ.
Umgebungstemperatur
Operation temperature range
Schutzart
Enclosure
Abmessungen (B x H x T)
75mm x 75mm x 35mm
Dimensions (W x H x D)
* bei maximaler Einbauhöhe von 4m
* at maximum mounting height of 4m
MDT technologies GmbH 51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880 Fax: + 49 - 2263 - 4588
•
Stand: 1213
Technical Data Presence Detector SCN-P
11m
5m
360°
5 - 1000 Lux
KNX Bus
<0,3W
0 bis + 40°C
IP 20
Papiermühle 1
•
knx@mdt.de www.mdt.de
• •
Betriebsanleitung Präsenzmelder SCN-P
nur für autorisiertes Elektrofachpersonal
Operating Instructions Presence Detector SCN-P
for authorised electricans
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom -
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet.
Installation and commissioning of the device only be carried out by authorised electricans. The relevant standards,
directives, regulations and instructions must be observed. The devices are approved for use in the EU and have the CE
mark. Use in USA and Canada is prohibited.
Anschlußklemmen, Bedien- und Anzeigeelemente Präsenzmelder SCN-P
Terminals, Operating and Display Switch Presence Detector SCN-P

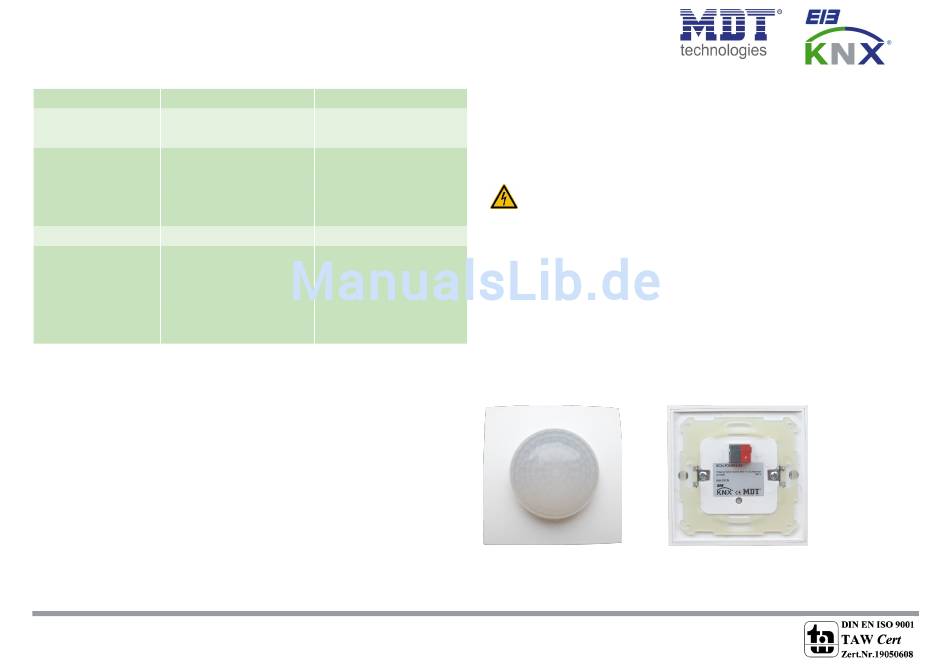

SCN-P360x4.01 Frontansicht - Front view
S3
S2
S1
3 4
1 - Busanschlußklemme 3 - Rote Programmier LED
- KNX busconnection terminal - Red programming LED
2 - Programmiertaster 4 - Green LED Bewegungsanzeige
- Programming key - Green LED Movement indicator
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Danger High Voltage
SCN-P360x4.01 Rückansicht - Back view
1
2
S1-S4 - Position Sensoren
S1-S4 - Sensor position
