Inhaltsverzeichnis
Verwandte Anleitungen für Futech TEMPPOINTER2
Inhaltszusammenfassung für Futech TEMPPOINTER2

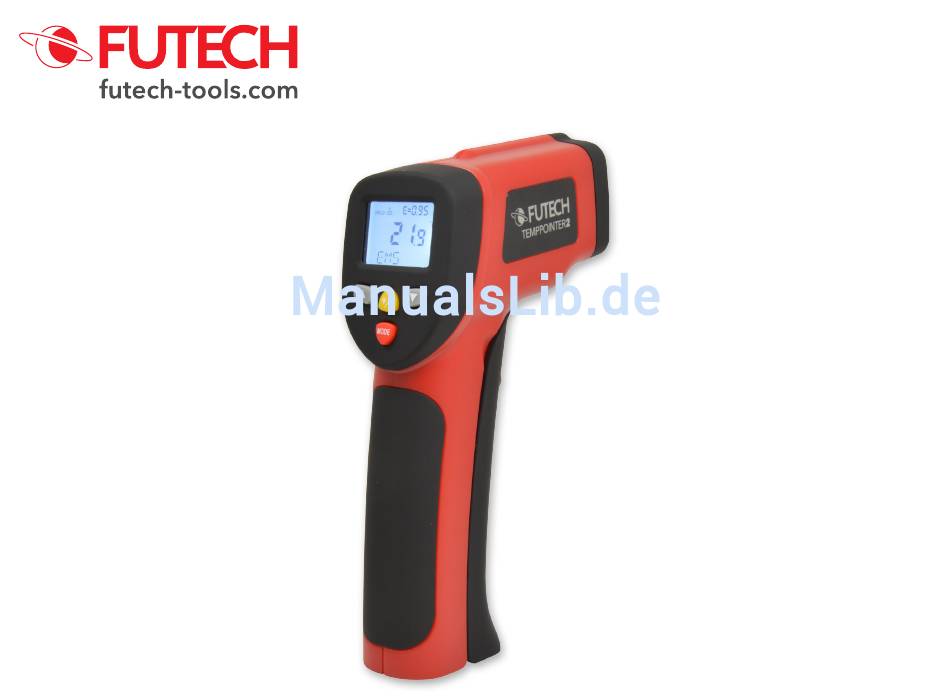

- Seite 1 TEMPPOINTER2 ANLEITUNG...
- Seite 2 Sie haben Sich für ein FUTECH-Gerät entschieden. FUTECH bietet Ihnen Präzisi- onsmessgeräte höchster Qualität. Unter Einbeziehung der fachmännischen Meinung des professionellen Endnutzers produzieren wir innovative Produkte, die auf Zweck- mäßigkeit ausgerichtet sind. PARA Professioneller Rotationslaser mit optimal sichtbaren Laserstrahlen. Automatische Ni- vellierung mittels elektronischer Servomotoren.
- Seite 3 TEMPPOINTER2 ANLEITUNG Teile des Gehäuses Laserstrahl Infrarot-Sensor Messkopf Batterieabdeckung Griff LCD-Display Pfeil nach oben Anzeigebeleuchtung / Laser Modus 10. Pfeil nach unten 11. Messergebnis 12. Scan SCAN 13. Halten HOLD ℃ 14. Laserpunkt ℉ 15. Emissionsgrad 16. Messeinheit - °C / °F 17.
- Seite 4 Wie funktioniert ein Infrarot-Thermometer? Jedes Objekt strahlt Infrarotstrahlen aus. Die Energie dieser Strahlen hängt von der Art des Materials ab (angegeben als „Strahlungskoeffizient“ oder „Emissionsgrad“ ei- nes Materials) und natürlich von der Temperatur des Objektes. Ein Infrarotdetektor absorbiert diese Strahlen und die Elektronen im Gerät wandeln sie in Temperatur um (°...
-
Seite 5: Praktische Informationen
TEMPPOINTER2 ANLEITUNG Wie groß ist der Messbereich? Je weiter entfernt Sie von dem Objekt sind, dessen Temperatur Sie messen möchten, desto größer ist der Messbereich. Je größer die zu messende Fläche, desto geringer ist die Genauigkeit. Aus diesem Grunde empfehlen wir, die Kamera möglichst nah an die zu messenden Objekte zu bringen. - Seite 6 Einsatz von Tempviewer2 Legen Sie eine 9V-Batterie in das Gerät ein. Achten Sie auf die Polarität. Diese wird im Gerät angegeben. Zum Einschalten des Geräts betätigen Sie den Auslöser oder drücken Sie die MO- DUS-Taste. Richten Sie das Thermometer auf die zu messende Oberfläche und halten Sie den Auslöser.
- Seite 7 TEMPPOINTER2 ANLEITUNG Temperatur außerhalb des Bereichs Wenn die Temperatur außerhalb des Bereichs liegt, erscheint „HI“ auf der Anzeige, wenn der Wert zu hoch ist und „LO“ wenn er zu niedrig ist. Ändern der Messeinheit Ändern Sie die Messeinheit von ° C zu ° F (und umgekehrt), indem Sie die Taste MODE einige Sekunden lang drücken.
-
Seite 8: Verantwortungsbereiche
über Gebrauchsgefahren Produkte und deren Wirkung in Kombi- seinrichtungen. des Produkts und schützende Gegen- nation mit dem Produkt von FUTECH. ∙ Entfernen von Hinweis- oder Warn- maßnahmen. Das Produkt darf erst dann schildern. in Betrieb genommen werden, wenn der Betreiber ∙... - Seite 9 TEMPPOINTER2 ANLEITUNG GEBRAUCHSGEFAHREN usw. führen einzuhalten. Kontaktieren Sie vor dem WARNUNG ∙ Achten Sie immer auf ausreichen- Transport oder Versand Ihr lokales Per- ∙ Fehlende oder unvollständige Instruk- de Absicherung Ihrer Baustelle. Be- sonen- oder Frachttransportunterneh- tion können zu Fehlbedienung oder achten Sie die länderspezifischen...
-
Seite 10: Laserklassifizierung
∙ Bei unsachgemäßer Entsorgung des vermeiden. Wenn Ihr Gerät nicht innerhalb des erfor- Produkts können folgende Ereignisse Der Betreiber hat sicherzustellen, dass derlichen Toleranzbereichs misst, muss eintreten: alle Benutzer diese Hinweise verstehen das Gerät zur Wartung in ihr Kunden- ∙ Beim Verbrennen von Kunststoffteilen und befolgen. -
Seite 11: Technische Daten
TEMPPOINTER2 ANLEITUNG TECHNISCHE DATEN genauigkeit -50°c ~ -23°c ± 7°c -23°c ~ -2°c ± 4°c -2°c ~ 94°c ± 2,5°c 94°c ~ 204°c ± (1,0%rdg + 1°c) 204°c ~ 426°c ± (1,5%rdg + 1°c) >426°c ± (3%rdg + 1°c) temperaturbereich ±... - Seite 12 JOIN US Facebook @futechtools LinkedIn futech-tools World Wide Web futech-tools.com...
