- Seite 1 Rehatec ® Bedienungsanleitung Stehgerät Standard...
-
Seite 2: Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde, an dieser Stelle möchten wir Ihnen dafür danken, daß Sie sich für einen hochwertigen Stehgerät von Rehatec entschieden haben. Wir möchten Sie bitten, vor der ersten Inbetriebnahme Ihres neuen Stehgerätes die Sicherheitshinweise und die Anweisungen aufmerksam durchzulesen und zu beachten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ................1 Zubehör ................3 Sicherheitshinweise ............4 Übersichtsdarstellung Stehgerät Standard ......5 Übersichtsdarstellung Stehgerät Multi ....... 6 Handhabung bei Anlieferung ..........7 Aufbau ................. 7 Einstellen des Gerätes ..........8 Inbetriebnahme ............9 Handhabung ..............10 Einsteigen ..............10 Aussteigen .............. -
Seite 4: Zubehör
Zubehör Folgendes Zubehör ist zusätzlich erhältlich. Die Teile werden wie folgt eingesetzt 10001 Sicherung für den Beckenrahmen: (nur bei Scherenbeckenrahmen möglich) Verhindert ein ungewolltes Öffnen durch den Patienten selbst oder eine Bedienperson 10003 Transportrollen: Für den Transport des Stehgerätes 10006 Fußriemen: Werden zur Fußfixierung benötigt 10008 Brustpelotte: Zur Stabilisierung des Oberkörpers nach vorne... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise > Den Patienten nie unbeaufsichtigt lassen !!! > Der Zusammenbau muß mit mindestens zwei Personen durchgeführt werden, um eventuellen Verletzungen vorzubeugen. > Vor Inbetriebnahme ist sicherzustellen, daß die Bedienperson (Helfer) in der sicheren Handhabung des Gerätes unterwiesen ist. > An der Tischsäule sind rote Markierungen angebracht. -

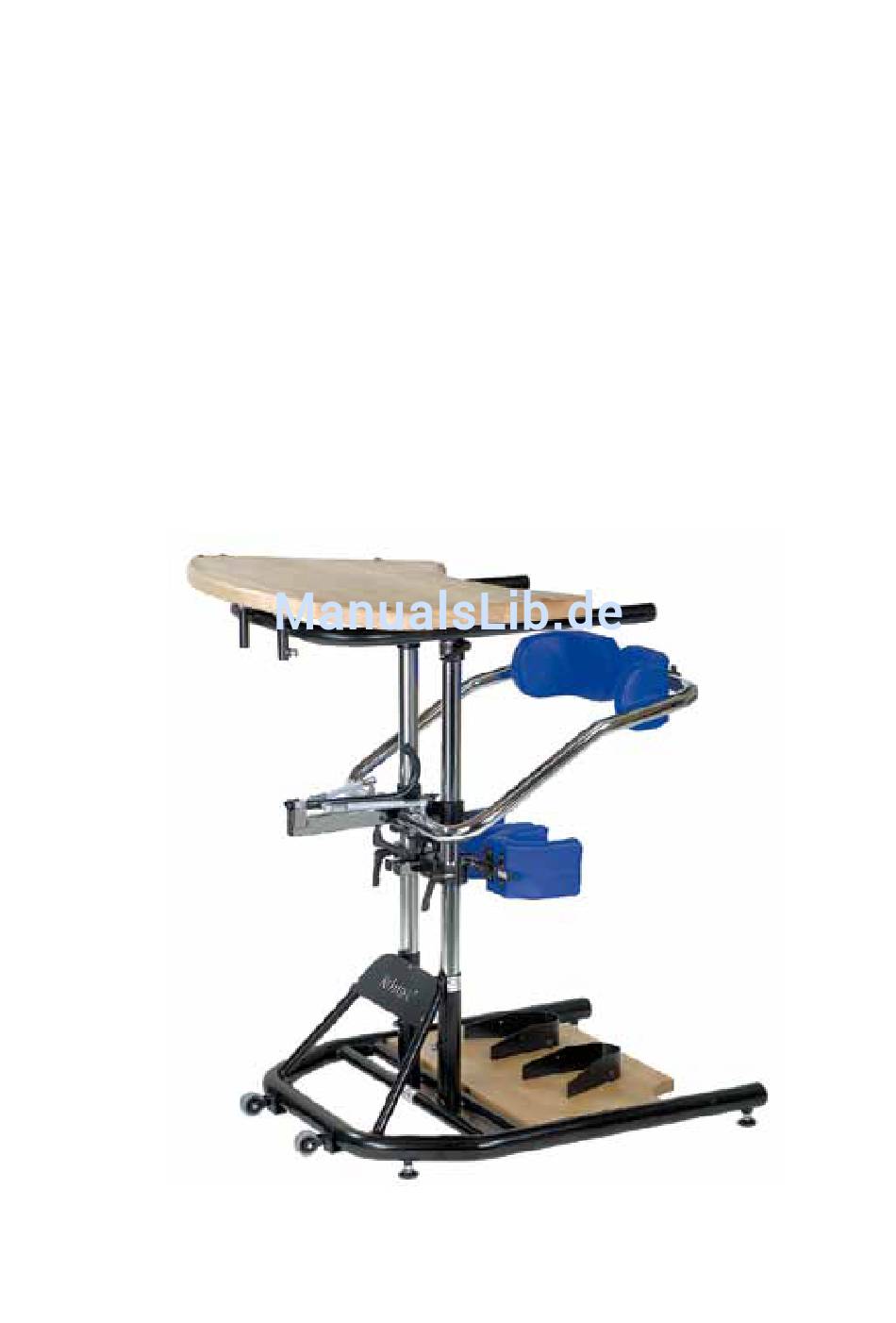

Seite 6: Übersichtsdarstellung Stehgerät Standard
Übersichtsdarstellung Stehgerät Standard Die untenstehende Abbildung soll Ihnen die Bezeichnung der wichtigsten Bauteile an einem Stehgerät zeigen und die Fragen, die eventuell beim Lesen dieser Gebrauchsanweisung auftreten, schnell und eindeutig beantworten. Tischplatte Tischhalterung Beckenpelotten Tischsäule Scherenbecken- Betätigungshebel rahmen Kniepelotten Mittelsäule Fußschalen Fußplatte Typenschild... -
Seite 7: Übersichtsdarstellung "Schrägverstellung" (Multi)
Übersichtsdarstellung „Schrägverstellung“ (Multi) Tischplatte Schwenkarmbeckenrahmen Tischumrandung Beckenpelotte Tischsäule Betätigungshebel Kniepelotten Mittelsäule Pedal Gasfeder Fußschalen Typenschild Kippsicherung Fußplatte... -
Seite 8: Handhabung Bei Anlieferung
Handhabung bei Anlieferung des Stehgerätes Aufbau Das Heidelberger Stehgerät wird in einem Karton geliefert. Die beiden Mittelsäulen können zum Verpacken durch 2 Transportsäulen ersetzt sein. Die Mittelsäulen befinden sich dann seperat verpackt im Karton. Das Stehgerät wird aus dem Karton geholt und auf einem ebenen, festen Untergrund gestellt. -
Seite 9: Einstellen Des Gerätes
Mittelsäulen mitgeliefert. Es ist zu beachten, daß das Maß „a“ nicht über- schritten werden darf. Daß Maß „a“ entnehmen Sie bitte der Tabelle. Artikelbezeichnung Maß „a“ max. Gewicht Standard 108 Multi 111 für Kleinkinder kleiner als 65 cm 40 kg Standard 102 für Kinder und... -
Seite 10: Inbetriebnahme
Maß „a“ (Ellenbogen) Der Ellenbogen wird 90° angewinkelt und das Maß zwischen dem Ellenbogen und der Fußplatte gemessen. Dieses Maß entspricht dem Maß der Tischoberkante. Maß „c“ (Spine) Maß zwischen Spine (vorderer Beckenknochen) und der Fußplatte. Dieses Maß ist die Oberkante der Beckenpelotten. Maß... -
Seite 11: Handhabung
Handhabung Wichtig: Vor Gebrauch ist zu prüfen, ob sich der Patient alleine in das Steh- gerät stellen kann. Je nach Krankheitsbild und Gewicht kann es sein, daß bis zu 3 Helfer gebraucht werden, um den Patienten aufzurichten. Das Stehgerät muß in senkrechter Position stehen. Es darf keinesfalls nach vorne geneigt sein. - Seite 12 Der Patient wird etwas nach vorne gezogen und die Knie in den Kniepelotten fixiert. Tischplatte muss festgehalten werden! Je nach Krankheitsbild müssen die Kniepelotten direkt am Knie oder unterhalb der Kniescheibe ange- setzt werden. Der Patient hält sich an der Tisch- halterung fest.
- Seite 13 Nun wird der Beckenrahmen geschlossen. Beim Scherenbeckenrahmen geschieht das durch Umlegen des Betätigungshebels Achten Sie beim Scherenbecken rahmen auf das vollständige Umlegen des Betätigungshebels bis in die Endposition. Beim Schwenkarmbeckenrahmen wird das schwarze Handrad gelöst und der Riegel nach oben gehoben. Dann kann der Beckenrahmen ge- öffnet werden.
-
Seite 14: Aussteigen
Bei der Option „Schrägverstellung“ kann nun das Stehgerät durch Betätigen der Gasdruckfeder nach vorne geneigt werden. Die Antikipp- stützen müssen dazu ausgefahren sein und der Helfer muß das Stehge- rät an der Tischplatte stützen. Wichtig: Je nach Krankheitsbild und Therapie ist zu klären, wie lange der Patient im Stehgerät verweilen darf. -
Seite 15: Pflege Und Wartung
> Sollten sich am Gerät Seitenführungspelotten befinden, müssen diese vom Körper entfernt werden. > Der Beckenrahmen wird geöffnet. > Der Patient kann sich nun langsam ablassen und in den gebremsten Rollstuhl setzen. > Den Patienten in den gebremsten Rollstuhl setzen und die Füße aus Fußschalen herausheben. -
Seite 16: Wartung
Ihren Fachhändler oder eine autorisierte Person und entziehen Sie das Gerät sofort der Benutzung! Garantie Sie haben sich für ein hochwertiges Produkt von Rehatec entschieden. Auf das von uns gelieferte Stehgerät Standard verpflichten wir uns zu: 3 Jahren Garantie auf den Rahmen Sofern nachweislich ein Werkstoff- oder Herstellungsfehler vorliegt, werden schadhafte Teile kostenlos ersetzt. -
Seite 17: Typenschilder
Typenschilder Rehatec Dieter Frank GmbH Rehatec Dieter Frank GmbH Achtung! Achtung! Patient nie unbeaufsichtigt lassen nur auf festem, ebenem und Stehgerät TYP: horizontalen Untergrund verwenden. Seriennummer: xxxxxxx Max. Patientengewicht 100 kg Typenschild Hinweisschild am Grundgestell Rehatec Dieter Frank GmbH Achtung! Beim Lösen der Klemmschraube... -
Seite 18: Garantiekarte
Herzlichen Glückwunsch! Sie haben ein hochwertiges Gerät der Firma Rehatec erworben. Das unten bezeichnete Rehatec-Erzeugnis ist von einwandfreier Qualität und zweckmäßiger Konstruktion. Rehatec verpflichtet sich Schäden, die infolge von Materialfehlern entstehen, im Rahmen der dreijahrigen Garantie ab Kaufdatum kostenlos zu beheben. Von der Garantie ausgenommen sind lediglich Polster, Holzteile, Stoffe und Gasfeder.
