3. Hardware Installation
Wenn Sie die EX-1010 installieren, beachten Sie unbedingt die folgenden Installationshin-
weise. Da es technisch große Unterschiede bei Computern gibt, können wir Ihnen nur
eine generelle Anleitung zum Einbau der Karte geben. Bei Unklarheiten halten Sie sich
bitte an die Betriebsanleitung Ihres Computersystems.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus. Ziehen Sie
bei allen Geräten den Netzstecker. Entfernen Sie vorsichtig das Gehäuse Ihres Compu-
ters (lösen Sie dazu evtl. zuvor die Schrauben des Gehäuses). Suchen Sie einen freien
PCI-Express Slot.

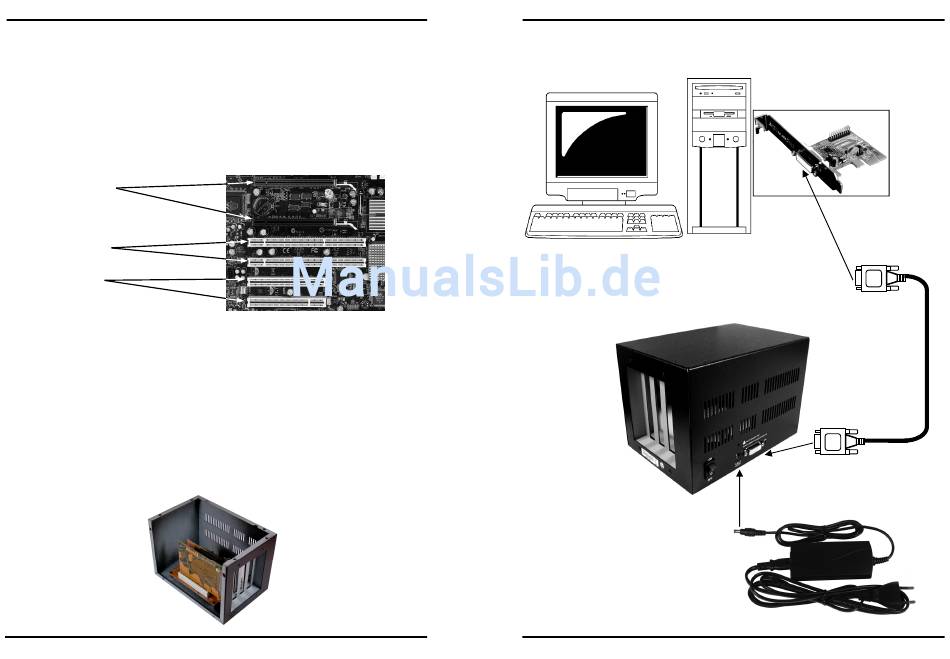

PCI-Express
Slots
PCI-X Slots
PCI-Slots
Stecken Sie die mitgelieferte PCI-Express Karte (EX-1095) vorsichtig in den ausgewähl-
ten PCI-Express Slot ein. Beachten Sie, dass die EX-1095 dabei korrekt eingesteckt wird
und das kein Kurzschluss entsteht. Bitte wenden Sie in keinem Fall Gewalt an. Die Karte
sollte sich mit leichtem Druck in den Slot einsetzen lassen! Nun können Sie Ihre Karten in
die EX-1010 einbauen (siehe Bild unten) und das mitgelieferte Kabel an die EX-1010 an-
schließen (siehe Anschlussbeispiel). Verbinden Sie zum Schluss noch das externe Netz-
teil mit der EX-1010.
Wichtig!!! Schalten Sie die Box immer ein bevor Sie den PC einschalten und erst ab
nachdem der PC komplett heruntergefahren wurde. Es ist sonst möglich, dass die
Karten nicht korrekt erkannt werden! Eine Hot-Plug & Play Funktion unterstützt die
EX-1010 nicht!
4 PCI Slot Erweiterung
4 PCI Slot Erweiterung
4 PCI Slot Erweiterung
4 PCI Slot Erweiterung
Seite 4 4 4 4
Seite
Seite
Seite
4 PCI Slot Erweiterung
4 PCI Slot Erweiterung
4 PCI Slot Erweiterung
4 PCI Slot Erweiterung
4. Anschlussbeispiel
12V DC/AC Power Adapter
Seite 5 5 5 5
Seite
Seite
Seite
