Luoman Lillevilla 281 Bedienungsanleitung
Blockbohlenhaus mit 28mm
wandstärke
sockelmaß 3400 mm x 2500 mm
Quicklinks
Lillevilla 281
Sehr geehrter Kunde,
lesen Sie diese Anleitung vor dem Aufbau bitte vollständig
durch. Bei Unklarheiten wenden Sie sich bitte vor dem
Aufbau an Ihren Verkäufer.
Falls Sie Ersatzteile benötigen, verwenden Sie bitte die
Teileliste dieser Aufbauanleitung und tragen Sie in dieser
bitte unbedingt die Garantienummer ein, bevor Sie diese
Liste Ihrem Fachberater zur Bearbeitung aushändigen.
Für die Meldung eines Garantiefalles
benötigten Sie einen Garantiecode.
Diesen finden Sie auf der letzten Seite
der dem Bausatz beiliegenden
Montageanleitung und der
Verpackung des Hauses!
Werkskontrolle durch:________________________
Außerdem:
Bestimmte holzhandwerkliche Fertigkeiten sind für den Aufbau er-
erforderlich. Gerne empfehlen wir Ihnen auch ein professionelles
Aufbauteam.
Berücksichtigen Sie die allgemeinen sowie die örtlichen Bauvor-
schriften und halten Sie die in der Statik vorgeschriebenen Fun-
damente und Befestigungen ein!
Diese sind nicht im Lieferumfang enthalten. Unsere Statik erfasst
mehr als 80% des Bundesgebietes; wird Ihr Bauvorhaben hiervon
nicht abgedeckt und werden ggfs. weiterführende Berechnungen
bzw. bauliche Veränderungen vorgeschrieben, sind diese nicht im
Kaufpreis enthalten. Wenden Sie sich in solchen Fällen bitte an
Ihren Verkäufer.
Wandbohlen
Sockelmaß
Hausaußenmaß (inkl.
Dachüberstände)
Dachfläche
Firsthöhe
Türblattmaß Doppeltür
Durchgangsmaß
Seitenwandhöhe
Umbauter Raum
Gewicht
alle Angaben circa.
Blockbohlenhaus LV 281 28mm , Aufbauanleitung – 12.03.2015 Seite 1
28 mm x 135 mm
3400 mm x 2500 mm
3730 mm x 2830 mm
10,2 m²
2310 mm
1450 mm B/1714 mm H
1430 mm B/1700 mm H
2310 mm – 1890 mm
16,7m³
590 kg
Blockbohlenhaus mit 28mm
Wandstärke
Sockelmaß 3400 mm x 2500 mm

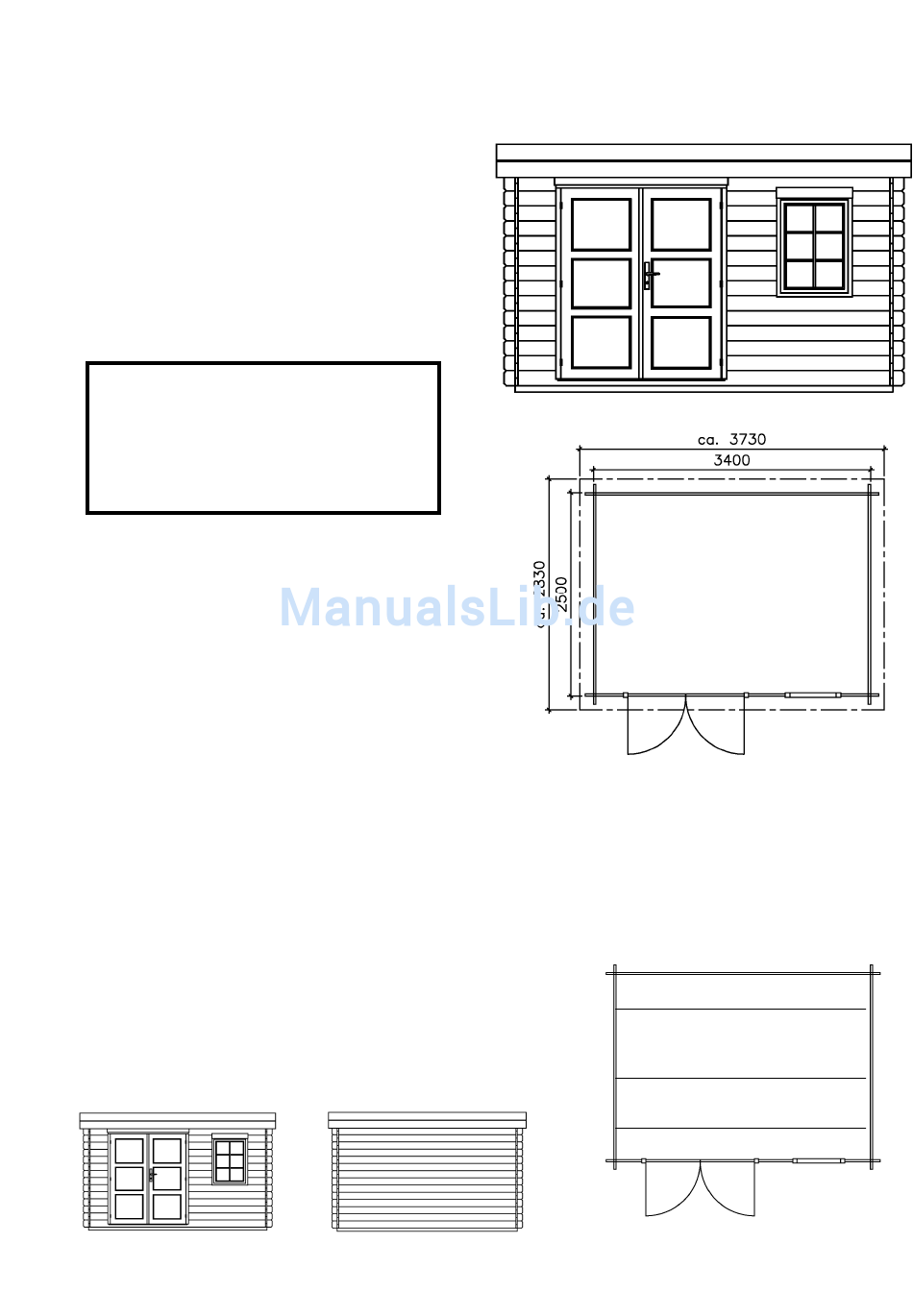

Grundriss und Fundamentplan
(5 Fundamenthölzer)
1
2
3
4
5
Verwandte Anleitungen für Luoman Lillevilla 281
Inhaltszusammenfassung für Luoman Lillevilla 281
- Seite 1 Blockbohlenhaus mit 28mm Wandstärke Lillevilla 281 Sockelmaß 3400 mm x 2500 mm Sehr geehrter Kunde, lesen Sie diese Anleitung vor dem Aufbau bitte vollständig durch. Bei Unklarheiten wenden Sie sich bitte vor dem Aufbau an Ihren Verkäufer. Falls Sie Ersatzteile benötigen, verwenden Sie bitte die...
- Seite 2 Die Voraussetzung für die einwandfreie Funktion und lange Lebensdauer Ihres Blockbohlenhauses ist die fachgerechte Lagerung, der fachgerechte Aufbau und die fachgerechte Pflege sowie die fachgerechte Instandhaltung. Bedingt durch die Natürlichkeit des Werkstoffes Holz weist jedes Holzteil eine eigene, unterschiedliche Struktur und Zeichnung auf. Zulässig und damit nicht reklamationswürdig sind deshalb die im Folgenden ge- nannten charakteristischen Holzmerkmale: Im Holz fest verwachsene Äste, keine durchgehenden Löcher durch her-...
- Seite 3 Vorab ein paar Worte zum Holz: Unser Werkstoff ist reine Natur. Massivholz besitzt die Eigenschaft, Feuchtigkeit aufzunehmen und abzugeben und passt sich deswegen den gegebenen Witterungsverhältnissen optimal an: Es ‘lebt und arbeitet’ bei den unterschiedlichen Witterungseinflüßen, trotz technischer Trocknung und korrektem Holzschutz doch immer, besonders aber in der ersten ‚Saison’.
- Seite 4 Zeichnung 1 Blockbohlenhaus LV 281 28mm , Aufbauanleitung – 12.03.2015 Seite 4...
- Seite 5 1. Fundament Das A&O für die Stabilität, Funktion und Haltbarkeit Ihres Hauses ist ein gutes Fundament. Nur ein absolut waagerecht ausnivelliertes und tragfähiges Fundament gewährleistet einwandfreie Passung der Blockbohlen, der Doppeltür sowie gute Stabilität. Um den Anforderungen gegen abhebende Wind- und Soglasten zu genügen, schreiben wir gem.
-
Seite 6: Wandaufbau Und Einbau Der Doppeltür
2. Vorsortierung Lassen Sie sich bitte nicht durch die auf den ersten Blick etwas verwirrende Vielzahl von Teilen beim Öffnen des Bundes schrecken – vorsortiert ist alles viel einfacher! Hierzu bedienen Sie sich bitte der Zeichnung 1, die Ihnen alle Teile der 4 Wände zeigt und Ihnen einen Überblick über den gesamten Aufbau gibt. - Seite 7 Dieser „Rahmen“ gibt Ihnen die Größe des Hauses vor und so können Sie die Fundamenthölzer leicht exakt ausrichten – hierbei unbedingt auf Rechtwinkeligkeit der Wände achten! Diese erste Bohlenlage in den Eckfügungen auf den Fundament- hölzern mit dünnen Schrauben befestigen. Hierzu unbedingt sorgfältig vorbohren, sonst würde die Bohle beschädigt! Zeichnung 4.
- Seite 8 Bauen Sie nun nach der Zeichnung 1 die Wände Bohlenlage um Bohlenlage bis zur 6. Seitenwandbohle weiter. Jetzt kommt der etwas knifflige Teil, die Montage und der Einbau der Doppeltür. Als Erstes wird der Türrahmen montiert: Am einfachsten ist es, auf freier, gerader Bodenfläche (Betonpflaster oder Garagen- boden) die drei Rahmenleisten liegend Schlitz in Zapfen zusammen- zustecken (Scharniere zeigen nach oben) und mit ein/zwei Schrauben leicht miteinander zu verbinden (hier bitte unbedingt vorbohren).
- Seite 9 Nun folgen die seitlichen Abstandshölzer R3. Diese werden mittels je 3 Schrauben 4,5x70mm an den oberen Seitenwandbohlen von innen her befestigt. Bitte unbedingt vorbohren. Hier besonders auf eine stabile Befestigung achten! Blockbohlenhaus LV 281 28mm , Aufbauanleitung – 12.03.2015 Seite 9...
- Seite 10 Nun setzten Sie die Türflügel ein und richten Sie diese mit Rahmen so aus, dass diese gängig sind – kontrollieren Sie auch nochmals, dass das Haus ‘in Waage’ steht. Dies hat direkten Einfluss auf die Passung der Doppeltür (das Anheben einer Hausecke verändert die Passung sofort).
- Seite 11 5. Fußboden Die Fußbodendielen haben Nut und Feder – die Unter-/Rückseite erkennen Sie an der Trockennut (eingefräste Rille) und gelegentlich vorkommender Baumkante. Beachten Sie bitte hier, wie auch bei den Profilbrettern der Dachein- deckung, dass auf der Rückseite aus produktionstechnischen Gründen Hobelfehler sowie Baumkante erlaubt sind und keinen Rekla- mationsgrund darstellen.
- Seite 12 6. Dachfläche Nun werden die 4 Stück Pfetten R1 gleichmäßig auf den oberen Wandbohlen Vorder- und Rückwand (A6 und B1) aufgesetzt. Zwischen den Pfetten werden die Wandbohlen B3 / Rückwand und A8 Vorderwand eingesetzt. Zu den Seitenwänden hin benutzen Sie bitte die Wandbohlen B2 für die Rückwand und A7 für die Vorderwand.
- Seite 13 Achten Sie beim ganzen Dach auf Parallelität der Traufkanten und gleich bleibenden Überstand sowie gleichmäßiger und stabiler Auflage auf den Pfetten. Alle Profilbretter gut und fest an Wänden und Pfetten vernageln – das letzte Brett besäumen Sie bitte (z.B. mit einer Stichsäge), so dass Sie einen bündigen Abschluss an der Außenkante Pfetten erhalten.
- Seite 14 Blockbohlenhaus LV 281 28mm , Aufbauanleitung – 12.03.2015 Seite 14...
- Seite 15 Hieran werden (waagerecht) die Windfedern A9 und B4 befestigt. Diese Details entnehmen Sie bitte den Zeichnungen. A9/B4 Anschließend die seitlichen Windfedern C5 befestigen. Hierfür liegen insgesamt 72 Schrauben 3,5x40mm bei. Blockbohlenhaus LV 281 28mm , Aufbauanleitung – 12.03.2015 Seite 15...
- Seite 16 Der Spalt zwischen Dachfläche und Dacheinfassung dient als Wasserablauf. Blockbohlenhaus LV 281 28mm , Aufbauanleitung – 12.03.2015 Seite 16...
- Seite 17 7. Sturmsicherung Ihr 28 mm Haus ist extrem stabil – keine Frage, dennoch sind die Zugkräfte und Belastungen durch Windböen bei einem Haus sehr stark. Die Wandbohlen sollten nun so sorgfältig zusammengefügt sein, dass die Wände des Hauses gut ausgeglichen und gleichmäßig Nut-in- Feder geschlossen sind;...
- Seite 18 versetzt mit diesen Leisten. Die Rahmen der Türen, falls noch nicht geschehen, ebenfalls mit jeder Wandbohle vernageln. Ein Tipp: Wenn für die Rahmen statt der Nägel Schrauben verwendet werden (nicht im Lieferumfang enthalten), können bei Bedarf die Rahmen und damit die Gängigkeit der Türflügel besser nachreguliert werden.
-
Seite 19: Holzschutz Und Pflege
Angebot an sinnvollen Zubehörteilen, wie zum Beispiel Regenrinnen und auch eine Auswahl guter Dacheindeckungen, wie zum Beispiel eine selbstklebende alukaschierte Dachbahn, die Ihnen helfen, Ihr Blockbohlenhaus „Lillevilla 281 / 28mm“ noch wertiger und langlebiger zu gestalten. Gute Lüftung und die Vermeidung von Staunässe ist ansonsten immer noch der beste Holzschutz! Regelmäßige Sichtkontrolle hilft Schäden zu vermeiden, bevor Sie... - Seite 20 – etwas Weißleim und der „Schaden“ ist schnell und unproblematisch behoben! In diesem Sinne wünschen wir Ihnen „natürliche“ Freude und Nutzen mit Ihrem Gartenhaus „Lillevilla 281 / 28mm“. Alle unsere Bausätze bestehen aus nordischen Nadelhölzern, technisch getrocknet und chemisch unbehandelt (bis auf die Fundamenthölzer).Veränderungen der Hobelprofile / Hobelbreiten...
- Seite 21 Teileliste Lillevilla 281 / 28mm 3400 mm x 2500 mm Kontrolle Abmessungen in Beschreibung Anzahl Marke mm ca. Fundamentbalken 36 x 60 x 3400 Fussbodendielen 16 x 87 x 2439 Fussleisten in veränderl. Dimensionen 28 x 28 12 lfdm Wandbohle, Ausschnitt Tür unten...
