Luoman Lillevilla 271 Bedienungsanleitung
Blockbohlenhaus mit 19 mm wandstärke sockelmaß 2600 mm x 2600 mm
Quicklinks
Lillevilla 271
Sehr geehrter Kunde,
lesen Sie diese Anleitung vor dem Aufbau bitte vollständig
durch. Bei Unklarheiten wenden Sie sich bitte vor dem
Aufbau an Ihren Verkäufer.
Falls Sie Ersatzteile benötigen, verwenden Sie bitte die
Teileliste dieser Aufbauanleitung und tragen Sie in dieser
bitte unbedingt folgende Garantienummer ein, bevor Sie diese
Liste Ihrem Fachberater zur Bearbeitung aushändigen.
Werkskontrolle durch:________________________
Außerdem:
Bestimmte holzhandwerkliche Fertigkeiten sind für den Aufbau
erforderlich. Gerne empfehlen wir Ihnen auch ein professio-
nelles Aufbauteam. Berücksichtigen Sie bitte die allgemeinen
sowie die örtlichen Bauvorschriften.
Wandbohlen
Sockelmaß
Hausaußenmaß (inkl.
Dachüberstände)
Außenmaß Wände
Dachfläche
Firsthöhe
Seitenwandhöhe
umbauter Raum
Gewicht
alle Angaben circa.
Blockbohlenhaus Lillevilla 271 Aufbauanleitung – 19.11.2014 Seite 1
19 mm x 112 mm
2600 mm x 2600 mm
3090 mm x 3030 mm
2720 mm x 2720 mm
9,5 m²
2320 mm
1830 mm
14 m³
410 kg
Blockbohlenhaus
mit 19 mm Wandstärke
Sockelmaß 2600 mm x 2600 mm

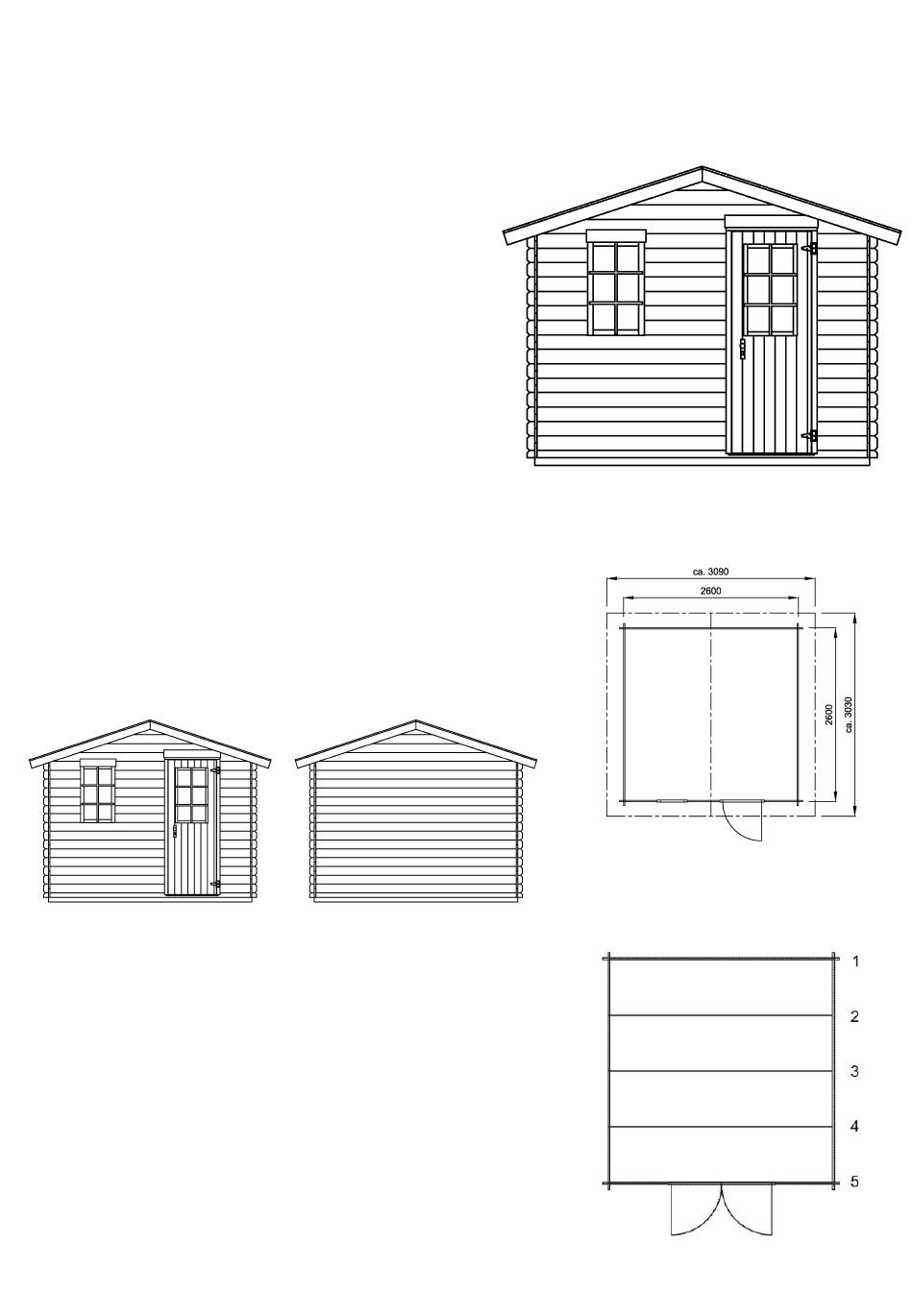

Grundriss und Fundamentplan
(5 Fundamenthölzer)
Verwandte Anleitungen für Luoman Lillevilla 271
Inhaltszusammenfassung für Luoman Lillevilla 271
- Seite 1 3090 mm x 3030 mm Dachüberstände) Außenmaß Wände 2720 mm x 2720 mm Dachfläche 9,5 m² Firsthöhe 2320 mm Seitenwandhöhe 1830 mm umbauter Raum 14 m³ Gewicht 410 kg alle Angaben circa. Blockbohlenhaus Lillevilla 271 Aufbauanleitung – 19.11.2014 Seite 1...
- Seite 2 Fussbodenbretter werden zu Fussbodenkonstruktion dehnt oder Fussbodenbretter nicht stramm ineinander verlegt. sich in der nassen Jahreszeit zu stramm ineinander, so aus und drückt sich hoch. dass hier eine wenig Spiel / Luft bleibt. Blockbohlenhaus Lillevilla 271 Aufbauanleitung – 19.11.2014 Seite 2...
- Seite 3 Aufbau beauftragen. Verbauen Sie keine Einzelteile, die offensichtlich beschädigt oder reklamationswürdig sind! Für die Zusendung evtl. beschädigter Teile kalkulieren Sie bitte je nach Art und Umfang einen Zeitraum von 3-5 Werktagen ein! Blockbohlenhaus Lillevilla 271 Aufbauanleitung – 19.11.2014 Seite 3...
- Seite 4 Trocknung und korrektem Holzschutz doch immer, besonders aber in der ersten ‚Saison’. Es wird sich bei hoher Feuchtigkeit ausdehnen (und damit werden die Wände um einige cm ‚wachsen’), um sich bei Trockenheit wieder zu setzen. Somit Blockbohlenhaus Lillevilla 271 Aufbauanleitung – 19.11.2014 Seite 4...
- Seite 5 Hobelbreiten / Dimensionen behalten wir uns in der laufenden Produktion vor. Angegebene Wand- sowie Dach- Fußbodenstärken sind hiervon ausgenommen. Gesamtsockelmaß der Häuser werden hiervon nicht beeinflusst. Alle angegebenen Maße sind ca. Maße. Blockbohlenhaus Lillevilla 271 Aufbauanleitung – 19.11.2014 Seite 5...
- Seite 6 Zeichnung 1 Blockbohlenhaus Lillevilla 271 Aufbauanleitung – 19.11.2014 Seite 6...
- Seite 7 Zeichnung 3 Zeichnung 2 Warum ein Streifenfundament? Weil Ihnen dies die optimale Belüftung bietet somit Staunässe verhindert, denn bei Staunässe fault Holz unweiger- lich und schnell. Zeichnung 2c Max 50cm Fundamenthölzer Betonstreifen Blockbohlenhaus Lillevilla 271 Aufbauanleitung – 19.11.2014 Seite 7...
-
Seite 8: Wandaufbau Und Einbau Tür Und Fenster
Schlagschutz zu erhalten – auch die über die Ecken hinaus stehenden Bohlenenden erfordern besonders sorgfältige Arbeit, um ein Abbrechen zu vermeiden! Die 19mm Bohlen sind naturgemäß recht anfällig für mechanische Beschädigungen. Arbeiten Sie sorgfältig und vorsichtig! Blockbohlenhaus Lillevilla 271 Aufbauanleitung – 19.11.2014 Seite 8... - Seite 9 Die Vorder- und Rückwand sollten ca. 2-3mm über die Funda- menthölzer überstehen: Dies ergibt eine Tropfkante und schützt vor Nässe – auf jeden Fall aber auf eine ausreichende Kante nach innen als sichere Auflage der Fußbodendielen achten. Zeichnung 3. Zeichnung 3 Blockbohlenhaus Lillevilla 271 Aufbauanleitung – 19.11.2014 Seite 9...
- Seite 10 (dieser hat einen Ausschnitt für die Tür). Abschließend den fertig montierten Rückwandgiebel B3 vorsichtig aufsetzen, um ein Abbrechen der Enden zu vermeiden. Achten Sie ebenfalls einen gleichmäßigen Abschluss oberen Wandbohlen. Vermitteln Sie ggf. einzelne Wandbohlen in der Höhe. Blockbohlenhaus Lillevilla 271 Aufbauanleitung – 19.11.2014 Seite 10...
- Seite 11 Verbretterung der Tür hindurch. Diese Arbeit erfordert besondere Aufmerksamkeit, passen Sie das Türblatt lieber einmal mehr ‚trocken’ (d.h. nur provisorisch befestigt) an, bevor Sie dieses endgültig mit den Schrauben fixieren. Zeichnung 8. Zeichnung 8 Blockbohlenhaus Lillevilla 271 Aufbauanleitung – 19.11.2014 Seite 11...
- Seite 12 Gründen Hobelfehler sowie Baumkante erlaubt sind und keinen Reklamationsgrund darstellen. Auch sind ausgebrochene Kantenäste bei Bodendielen zu akzep- tieren. Eine teilweise abgebrochene Feder kann ebenfalls vor- kommen, wird Ihnen jedoch kein Problem beim Schließen der Bodenfläche verursachen. Zeichnung 3 Blockbohlenhaus Lillevilla 271 Aufbauanleitung – 19.11.2014 Seite 12...
- Seite 13 Giebelfläche. Um den statischen Ansprüchen gerecht zu werden, muss die Pfette mit den Giebeln durch Schrauben bzw. durch 2 schräg eingeschlagene Nägel verbunden werden. Zeichnung 5 Anfang Überstand besäumen Blockbohlenhaus Lillevilla 271 Aufbauanleitung – 19.11.2014 Seite 13...
- Seite 14 Arbeiten Sie sicher! – Die Dachfläche ist nicht begehbar! Befestigen Sie nun die Traufkantenbretter C5 bündig mit der Dach- fläche. Zeichnung 6 Zeichnung 6 Die Dachbretter sollten mit je 2 Nägeln an der Pfette / Seitenwand befestigt werden. Blockbohlenhaus Lillevilla 271 Aufbauanleitung – 19.11.2014 Seite 14...
- Seite 15 Die Dachbretter ( gilt auch für Fussbodendielen ) nicht zu stramm Nut in Feder verlegen. Lassen Sie ein wenig Spiel, damit das Holz arbeiten kann und die Dachkonstruktion sich nicht hebt oder wölbt! Blockbohlenhaus Lillevilla 271 Aufbauanleitung – 19.11.2014 Seite 15...
- Seite 16 Bohlen in der warmen Jahreszeit in der Breite etwas ‚schwinden‘, also ‚schmaler‘ werden, um sich dann bei Feuchtigkeit wieder auszudehnen. Eine stabile und feste Verbindung Fundament-Haus- Dach ist ebenfalls für die Standfestigkeit sehr wichtig. Blockbohlenhaus Lillevilla 271 Aufbauanleitung – 19.11.2014 Seite 16...
- Seite 17 Rahmen befestigen. Achten Sie bitte beim Vernageln der Fenster- kreuze auf entsprechenden Seitenabstand zu den Scheiben..und bitte immer auf gute Belüftung des Hauses und speziell der Bodenkonstruktion als Schutz vor Feuchtigkeit und Fäulnis achten. Blockbohlenhaus Lillevilla 271 Aufbauanleitung – 19.11.2014 Seite 17...
-
Seite 18: Holzschutz Und Pflege
Regelmäßige Sichtkontrolle hilft Schäden zu vermeiden, bevor Sie entstehen... und bitte denken Sie daran, dass ein Nachregulieren der Doppeltür zur Pflege dazugehört und nicht zu vermeiden ist. Blockbohlenhaus Lillevilla 271 Aufbauanleitung – 19.11.2014 Seite 18... - Seite 19 Katalogabbildungen sind möglich. Dach- und Fussbodenbretter sind ggf. auf einheitliche Längen zu kappen. Evtl. vorhandene Auschnitte am Ende von Fussleisten haben keine Funktion und sind beim Einkürzen zu entfernen. Oben angeführte Punkte stellen keine Reklamationsgründe dar. Blockbohlenhaus Lillevilla 271 Aufbauanleitung – 19.11.2014 Seite 19...
- Seite 20 D 14 Dacheindeckung, Profilbretter 17 x 87 x 1570 Windverankerungsleisten 28 x 28 x 1750 Montageholz 19 x 60 x 250 Schrauben, Nägel usw. Beutel bearbeitet durch: ______________________________________ Berater: ______________________________________ Anschrift: ______________________________________ ______________________________________ Blockbohlenhaus Lillevilla 271 Aufbauanleitung – 19.11.2014 Seite 20...
