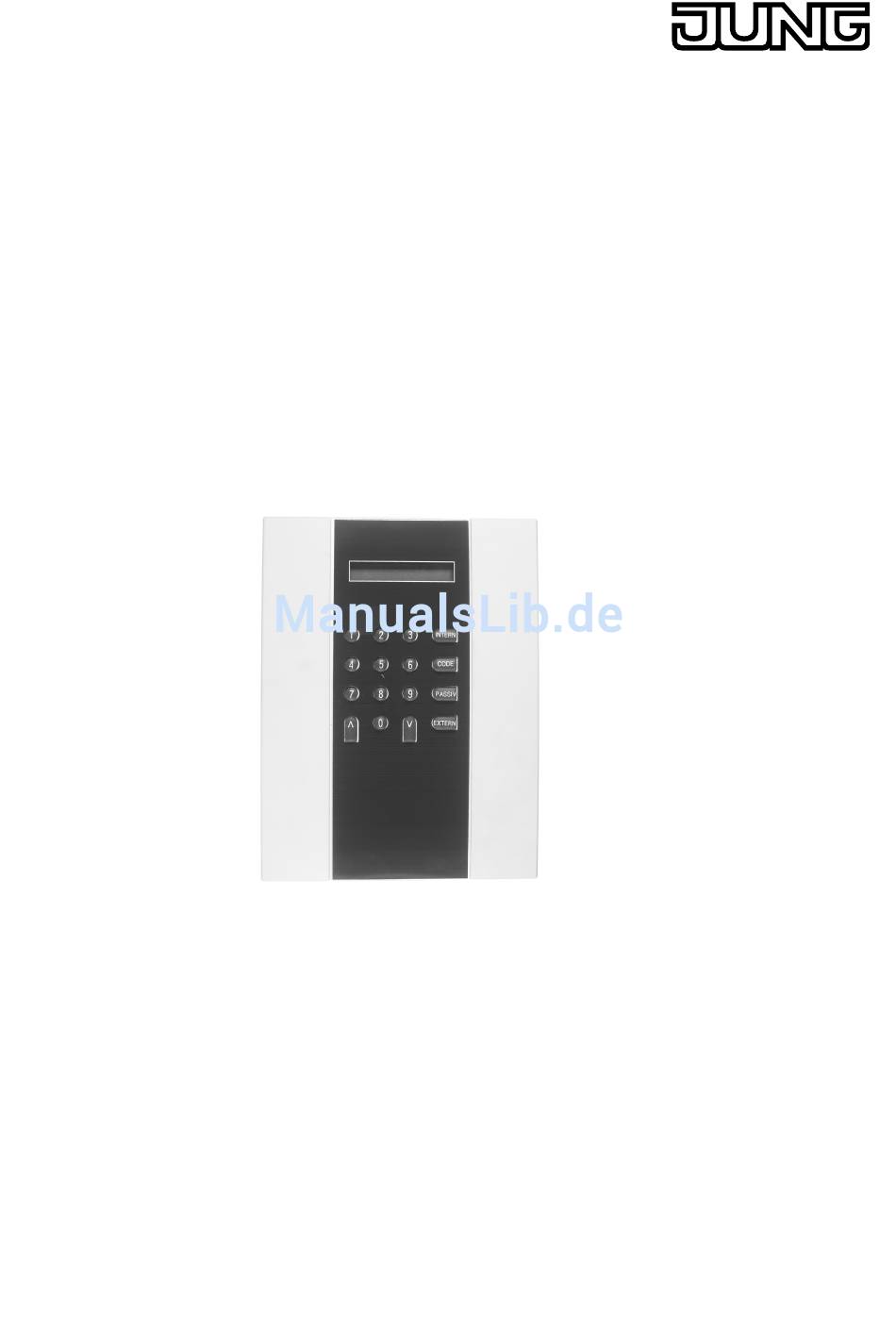

Funk-Alarmsystem
Funk-Türmodul-Dialog
Art. Nr. FUS 4340
Funktion
Das Funk-Türmodul Dialog ist Teil des Funk-Alarmsystems und ausschließlich in
Kombination mit der Funk-Alarmzentrale zu betreiben!
Das Funk-Türmodul Dialog dient als abgesetzte Bedien- und Informationseinheit des Funk-
Alarmsystems im Türeingangsbereich.
Das Funk-Türmodul Dialog erlaubt eine drahtlose Scharf- / Unscharfschaltung ohne
zusätzliche Netzversorgung.
Ein zweizeiliges Klartextdisplay gibt Auskunft über den Anlagenzustand und eventuell offene
Türen und Fenster.
Mit dem Funk-Türmodul Dialog kann eine "zwangsläufige Scharf-/ Unscharfschaltung" in
Verbindung mit Schlüsselschalter, Riegel-Schaltkontakt (RSK) und Sperrelement realisiert
werden.
Fehlalarme beim Betreten des zu überwachenden Bereichs (z.B.: Haus, Wohnung)
werden damit vermieden !
Über die Tastatur des Funk-Türmodul Dialog läßt sich das Funk-Alarmsystem nach vorheriger
Codeeingabe intern (Anwender ist anwesend) oder extern (Anwender ist abwesend) scharf
bzw. unscharf schalten.
Eine Änderung des Anwendercodes durch den Benutzer ist möglich.
An das Funk-Türmodul Dialog können folgende Komponenten angeschlossen werden:
•
Schlüsselschalter,
•
Riegelschaltkontakt,
•
Magnetkontakt,
•
Sperrelement,
•
externer Summer,
•
externe Sabotageschleife.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Jung FUS4340

Inhaltszusammenfassung für Jung FUS4340

  • Seite 1 Funk-Alarmsystem Funk-Türmodul-Dialog Art. Nr. FUS 4340 Funktion Das Funk-Türmodul Dialog ist Teil des Funk-Alarmsystems und ausschließlich in Kombination mit der Funk-Alarmzentrale zu betreiben! Das Funk-Türmodul Dialog dient als abgesetzte Bedien- und Informationseinheit des Funk- Alarmsystems im Türeingangsbereich. Das Funk-Türmodul Dialog erlaubt eine drahtlose Scharf- / Unscharfschaltung ohne zusätzliche Netzversorgung.

  • Seite 2: Installation Und Montage

    Installation und Montage Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen. Das Funk-Türmodul Dialog besteht aus einem Vorder- und Rückteil, die über 2 Gehäuseschrauben miteinander verschraubt sind. Im Gehäuserückteil befindet sich eine Anschlußplatine mit der Auswerteelektronik, dem Quittiersummer, den Anschlußklemmen, sowie die netzunabhängige Energieversorgung (Lithiumpack 14V / 1,9Ah).

  • Seite 3: Montage

    Montage Folgende Arbeitsschritte sind bei der Montage durchzuführen: Den Montageort festlegen. Die Montagehöhe ist so zu wählen, daß das Display gut ablesbar ist. Die Gehäuseschrauben lösen (Schrauben nicht aus Gehäuse entfernen!). Das Vorder und Rückteil voneinander trennen und das Flachbandkabel abziehen. Die Bohrungslöcher (Bohrschablone) anzeichnen.

  • Seite 4: Anschluß Des Schlüsselschalters

    Anschluß des Schlüsselschalters Klemme Bedeutung Schaltet das Funk-Alarmsystem extern scharf, wenn der Eingang Scharf gegen Masse (GND,0V) getastet wird. Unscharf Schaltet das Funk-Alarmsystem extern unscharf, wenn der Eingang gegen Masse (GND,0V) getastet wird. Masse (GND, 0 V) getastet wird. Ausgang (GND, 0 V) zur Anschaltung des Quittiersummers Summer im Schlüsselschalter.

  • Seite 5: Anschluß Von Magnet- Und Riegelschaltkontakt

    Anschluß von Magnet- und Riegelschaltkontakt Klemme Bedeutung Eingang zum Anschluß eines verdrahteten Magnetkontaktes. Schaltet der Eingang gegen Masse (GND, 0V) wird die Tür der Funk-Alarmzentrale als geschlossen ausgewertet. Wird der Eingang beschaltet, ist in dem Menüpunkt .Einstellung MK” der Eingang auf N.C.

  • Seite 6: Anschluß Des Motorischen Sperrelements

    Anschluß des motorischen Sperrelements Signal Aderfarbe Bedeutung +14 V Versorgungsspannung (+14V) des Sperrelements blau Masse (GND) grün Eingang Sperrelement „Auf“ braun Eingang Sperrelement „Zu“ Gemeinsamer gelb Gemeinsamer Anschluß des „Auf“ und „Zu“ Eingangs. Dieser muß auf die Versorgungsspannung (+14V) des Sperrelement geschaltet werden.

  • Seite 7: Gruppenzugehörigkeit

    Inbetriebnahme Nachdem alle Komponenten entsprechend den Anschlußbildern an das Funk-Türmodul Dialog angeschlossen wurden, erfolgt die Inbetriebnahme und das Einlernen in die FunkAlanzentrale. 14V Lithiumbatterie anschließen. Achtung: Auf korrekte Polung achten! Die Versorgungseingänge sind über eine selbstrückstellende Sicherung abgesichert. Bei einem Kurzschluß oder einer Verpolung spricht die Sicherung an.
  • Seite 8 Programmierung Programmieranleitung des Funk-Türmodul Dialog erläutert die grundsätzlichen Möglichkeiten der softwaregesteuerten Menüführung. Alle Funktionen sind so gestaltet, daß sie ohne Programmierkenntnisse durchgeführt werden können. Funktionstasten Eingabe des Zugangscode für den Anwender und den Installateur Die Taste [INTERN] wird für die Programmierung nicht verwendet. INTERN CODE Zugang zur Programmierebene und Bestätigungstaste, während der...

  • Seite 9: Softwaregesteuerte Menüführung

    Softwaregesteuerte Menüführung Folgende Menüs sind bei dem Funk-Türmodul Dialog verfügbar: 1. Menü Programmierung: Installateurcode (Maximal = 6 Ziffern, Werkseinstellung = 0000) I n s t a l l a t e u r c o d e j a = C O D E , W e i t e r = ∧ 2.

  • Seite 10: Programmierung: Installateurcode

    Programmierung: Installateurcode Mit dem Installateurcode (Werkseinstellung = 0000) hat man Zugang zur Programmierebene. Um die Einstellung für den Installateurcode abzuändern, ist folgendermaßen vorzugehen: Eingabe des Installateurcodes. Z i f f e r n , F u n k t i o n Die Taste [CODE] drücken.

  • Seite 11: Programmierung: Anwendercode

    Programmierung: Anwendercode Mit dem Anwendercode (Werkseinstellung = 1) wird das Funk-Türmodul Dialog als Schalteinrichtung bedient. Um die Einstellung für den Anwendercode abzuändern, ist folgendermaßen vorzugehen: Eingabe des Installateurcodes. Z i f f e r n , F u n k t i o n Die Taste [CODE] drücken.

  • Seite 12: Programmierung: Magnetkontakt (Mk)

    Programmierung: Magnetkontakt (MK) Das Funk-Türmodul Dialog verfügt über einen Eingang zum Anschluß eines verdrahteten Magnetkontaktes (MK). Uber den Menüpunk! .Einstellung „MK” läßt sich der Eingang von Schließer (normally open = N.O.) auf Öffner (normally closed = N.C.) umprogrammieren und umgekehrt. Eingabe des Installateurcodes.

  • Seite 13: Programmierung: Riegelschaltkontakt (Rsk)

    Programmierung: Riegelschaltkontakt (RSK) Das Funk-Türmodul Dialog verfügt über einen Eingang zum Anschluß eines verdrahteten Riegelschaltkontaktes (RSK). Über den Menüpunkt .Einstellung RSK” läßt sich der Eingang von Schließer (normally open = N.O.) auf Öffner (normally closed = N.C.) umprogrammieren und umgekehrt. Eingabe des Installateurcodes.

  • Seite 14: Bedienung

    Bedienung Tastaturbelegung Grundsätzlich ist bei der Tastatur zwischen Ziffern- und Funktionstasten zu unterscheiden. Die Zifferntasten dienen zur Eingabe des Anwendercodes. Mit den Funkionstasten wird das Funk-Alarmsystem intern/extern scharf oder unscharf geschaltet oder die .“Programmierung“ aufgerufen. Eingabe des Zugangscode für den Anwender Eingabe des Zugangscode für den Anwender Schaltet das Funk-Alarmsystem intern scharf (Der Anwender ist anwesend).

  • Seite 15: Änderung Des Anwendercodes

    Änderung des Anwendercodes Mit dem Anwendercode (max. 6 Ziffern) wird das Funk-Türmodul Dialog als Schalteinrichtung bedient (Werkseinstellung = 1). Um die Einstellung für den individuellen Anwendercode zu ändem, ist folgendermaßen vorzuqehen: Den alten Anwendercode eingeben. Z i f f e r n , F u n k t i o n Die Taste [CODE] drücken.

  • Seite 16: Intern Scharfschalten

    Intern Scharfschalten Über die Tastatur des Funk-Türmodul Dialog läßt sich das Funk-Alansystem intern scharf schalten (Anwender ist anwesend). Die interne Scharfschaltung ist nur nach vorheriger Eingabe des Anwendercodes möglich. Es ist hierzu der gültige Anwendercode über die Tastatur einzugeben und mit der gewünschten Funktionstaste ([INTERN] = intern scharfschalten) zu bestätigen Eingabe des Anwendercodes.

  • Seite 17: Extern Scharfschalten

    Extern Scharfschalten Die Funk-Alarmzentrale läßt sich über die Tastatur oder über einen angeschlossenen Schlüsselschalter am Funk-Türmodul Dialog extern scharfschalten (Anwender ist abwesend). Wird das Funk-Alarmsystem über die Tastatur des Funk-Türmodul Dialog extern scharf geschaltet. ist in der Funk-Alarmzentrale unbedingt eine Schad- und Alarm-Verzögerungszeit einzustellen! Werkseinstellung: Alarmverzögerung...

  • Seite 18: Extern Scharfschalten Über Die Tastatur

    Extern scharfschalten über die Tastatur über die Tastatur des Funk-Türmodul Dialog läßt sich das Funk-Alarmsystem extern scharfschalten (Anwender ist abwesend). Für diese Funktion ist das Einstellen einer Verzögerungszeit an der Funk-Alarmzentrale erforderlich! Den Anwendercode eingeben Z i f f e r n , F u n k t i o n Die Taste [EXTERN] drucken.

  • Seite 19: Unscharf Schalten

    Unscharf schalten Das Funk-Alarmsystem läßt sich am Funk-Türmodul Dialog über die Tastatur oder über einen angeschlossenen Schlüsselschalter von dem internen /externen schaden Zustand unscharf schalten. Unscharf schalten mit dem Schlüsselschalter Das Funk-Alarmsystem wird am Schlüssel-schalter vom scharfen Zustand unscharf geschaltet, indem der Schlüssel am Schlüssel-schalter in Richtung .“U“...

  • Seite 20: Offene Melder Anzeigen

    Offene Melder anzeigen Ist die interne oder externe Scharfschaltung nicht möglich (z.B. Fenster / Tür geöffnet), bleibt die Quittierung aus, statt dessen ertönt die Warnung. Es erscheint eine Meldung im Display: N R . 0 3 F M E A U F W o h n z i m m e r In diesem Beispiel ist der Funk-Magnetkontakt (Nr.

  • Seite 21: Funktion Des Motorischen Sperrelements

    Funktion des motorischen Sperrelements Mit dem motorischen Sperrelement wird die Zwangsläufigkeit des Funk-Alarmsystems realisiert. Das bedeutet, das Objekt (Haus, Wohnung, usw.) kann erst betreten werden, wenn das Funk- Alarmsystem unscharf geschaltet wurde. Auf diese Art werden Fehlalarme durch unbeabsichtigtes Eintreten des Anwenders in den überwachten Bereich vermieden. Wird ein motorisches Sperrelement eingesetzt, muß...
  • Seite 22 Was ist wenn..die Leistung der Batterie des Funk-Türmodul Dialog nachläßt ? Bei der Abfrage der offenen Melder wird im Display des Funk-Türmodul Dialog und der Funk-Alarmzentrale die Batterieunterspannung durch einen Stern („TME“) angezeigt. N R . 1 4 T M E * R S K T U E R M O D U L Beim Abschließen der Tür weisen Quittiertöne (5x kurz) auf die anstehende Batteriestörung hin.
  • Seite 23 . . . bei dem Scharfschalten Warntöne (10x) zu hören sind? Das Funk-Alarmsystem ist nicht scharfschaltbereit (siehe “Offene Melder anzeigen“) Das Funk-Türmodul Dialog hatte zum Zeitpunkt des Unscharfschaltens kurzzeitig keine Verbindung zur Funk-Alarmzentrale. Der Vorgang ist zu wiedeholen. Bei Verwendung eines Sperrelements und gestörter Funkverbindung (z.B. ein technisches Gerät blockiert durch eine Fehlfunktion die Funk-Übertragung) wird mit dem Aufschließen der Tür das Sperrelement in jedem Fall eingefahren, um den Zugang zu ermöglichen.

  • Seite 24: Technische Daten

    Anspruchsfrist ist durch Nachweis des Kaufdatums mittels beigefügter Rechnung, Lieferschein oder ähnlicher Unterlagen zu belegen. Der Käufer trägt in jedem Fall die Transportkosten.Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO.KG Service-Center Kupferstr.17-19 D-44532 Lünen Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die...
