Jung FUS4230 Montageanleitung

Funk-Alarmsystem
Funk- lasbruchmelder Art. Nr. FUS 4230
FUNKTION
Der Funk-Glasbruchmelder dient der kontaktlosen Überwachung von Fenstern auf Glasbruch
und der dabei entstehenden Luftdruckänderung.
INSTALLATION
Der Funk-Glasbruchmelder besteht aus einem Vorder- und einem Rückteil die miteinander
verschraubt sind. In dem Rückteil befinden sich die eigentliche Auswerteplatine zur Erken-
nung von Glasbruch und die Steuer- und Sendeplatine mit dem Sender. Der Glasbruchmelder
wird mit einem maximalen Radius von 6 m vor den zu detektierenden Scheiben montiert. Der
Funktionstest bei Installation und Wartung kann mit dem dafür vorgesehenen Glasbruchtest-
gerät durchgeführt.

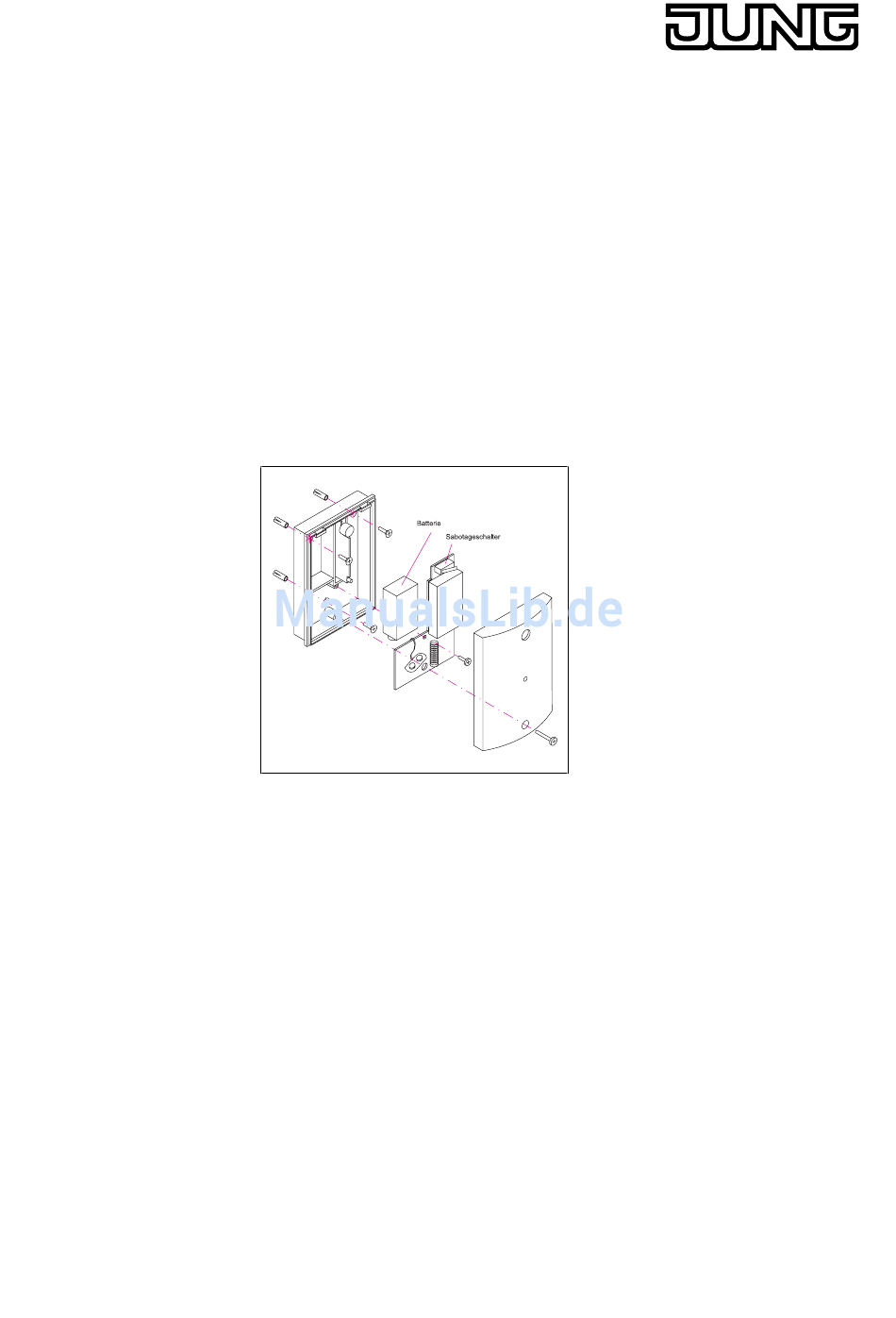

BILD 18: Funk- lasbruchmelder
WICHTI E HINWEISE ZUM MONTA EORT
Der akustische Glasbruchmelder wertet Geräusche bzw. Frequenzen aus, die typischerweise
bei Glasbruch entstehen. Aus diesem Grund ist auf den richtigen Montageort besonders zu
achten.
λ •
Der Montageort des Sensors darf nicht weiter als 6m von der zu detektierenden
Scheibe entfernt sein.
λ •
Der Glasbruchmelder ist möglichst an der, zu detektierenden Scheibe gegenüberlie-
genden Wand oder Decke zu montieren.
λ •
Mindestabstand von 1,5m zu Geräuschquellen (Lautsprecherboxen, Fernseher,
usw.) einhalten.
λ •
Bei Deckenmontage maximale Montagehöhe von 4m beachten.
λ •
Nicht hinter dicken Vorhängen montieren.
λ •
Keine Montage in Räumen mit einer Grundfläche kleiner 10qm.
λ •
Keine Montage in Räumen mit einer ständigen Lärmbelästigung wie z.B. Heizungs-
keller usw.
1
