8.5.- Funktion der pump down
Diese Funktion vermeidet Probleme beim Kompressor, die durch Kühlflüssigkeit verursacht werden, mittels einer Stopp/Start-
Technik der Anlage, gesteuert über das Flüssigkeitselektromagnet, den Niederdruckwächter und den Kompressor.
Das AUX relais muss als „Pump Down Betrieb" konfiguriert sein, das Flüssigkeitselektromagnet muss an den Klemmen
40 und 41 angeschlossen sein und muss einen Niederdruckwächter gemäß den folgenden Plänen haben (siehe Seite 7).
ABSCHALTUNG
Wenn die Temperatur am Eingang 1 den Wert des Sollwert (SP) erlangt, schließt sich das Flüssigkeits-
elektromagnet.
Dadurch, dass der Kompressor weiterhin in Betrieb ist (Relais KOMP. auf EIN) wird ein schneller Rückgang des Drucks im
Verdampfer erzeugt, wodurch der Niederdruckwächter aktiviert wird und der Kompressor sich abschaltet.
Wenn während dieses Vorgangs der Niederdruckwächter nicht die Druckveränderung erkennt, wird der Kompressor
nach Ablauf der unter Pump Down Dauer definierte Sicherheitszeit abgeschaltet.
ANLAUF
Wenn die Temperatur an der Fuehler 1 den Sollwert plus dem Differenzwert erreicht, öffnet sich das Flüssigkeits-
elektromagnet, wodurch der Druck im Verdampfer erhöht wird und der Niederdruckwächter deaktiviert wird, was die
Inbetriebnahme des Kompressors bewirkt.
Um den Hochdruck und den Niederdruck vor dem Anlauf auszugleichen, ist dieser viel sanfter, wodurch auch die
Lebensdauer des Kompressors erhöht wird.
Wenn eine bestimmte Zeit nach dem Öffnen des Flüssigkeitselektromagnets vergangen ist und der Niederdruck-
wächter sich nicht deaktiviert, schließt das Steuergerät erneut den Elektromagneten und aktiviert den Niederdruck-
alarm. Diese Zeit wird mittels dem Parameter Verz. Kompressor Ein festgelegt.
STAND-BY MIT PUMP DOWN
Wenn die Funktion „Pump Down Betrieb" aktiviert ist und der Kompressor in Betrieb ist, schaltet beim Beginn der
Stand-By-Funktion das Gerät den Kompressor auf eine kontrollierte Art, so wie im Abschnitt „ABSCHALTEN" erklärt
wird, ab und zeigt auf dem Bildschirm die Meldung „Pump Down Betrieb" an; nach Beendigung geht das Gerät
automatisch in den Stand-by-Modus über.

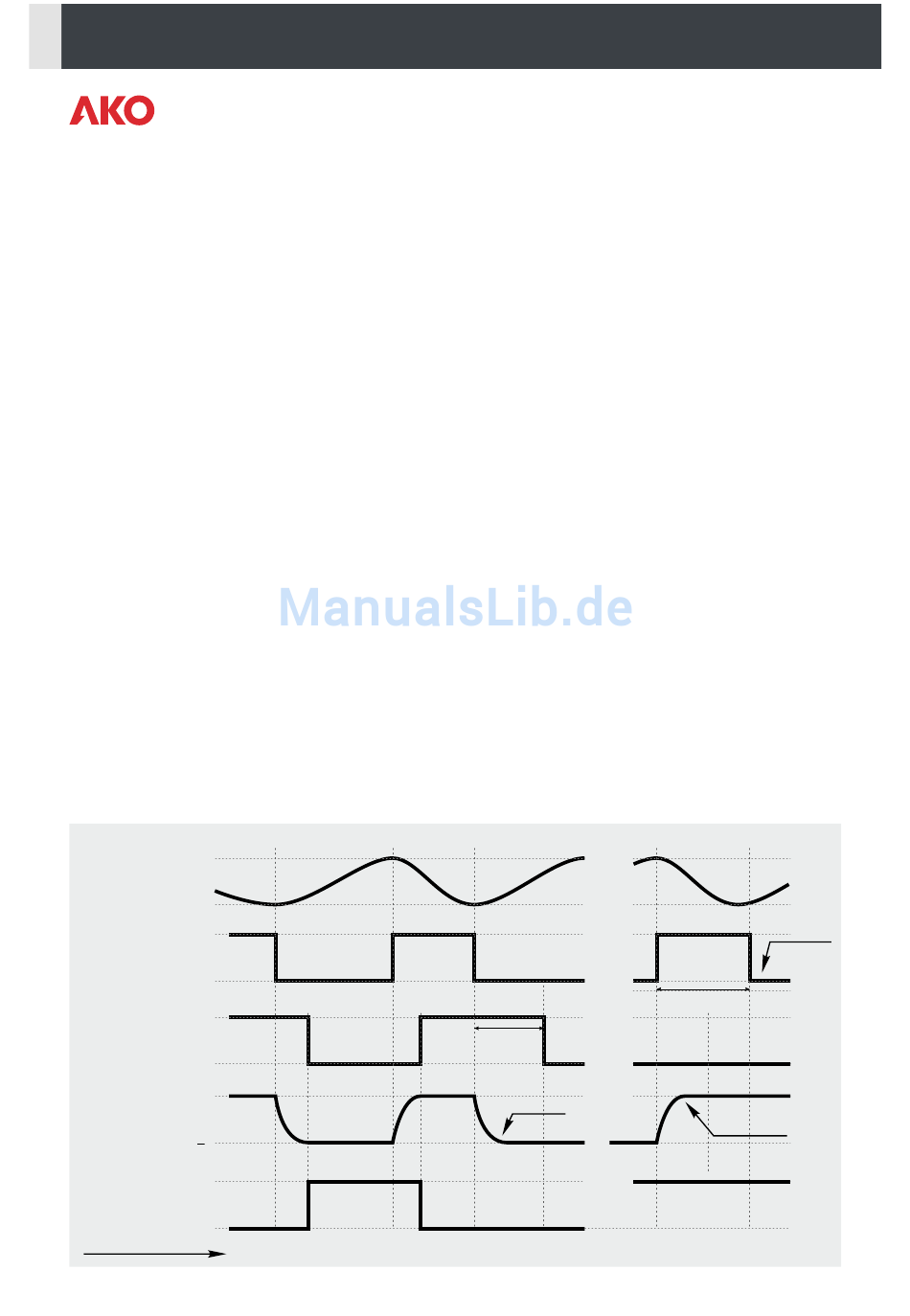

SP + DIF
Temperatur
SP
ON
Flüssigkeits-
AUX
elektromagnet
OFF
ON
Kompressor
COMP.
OFF
+
Druck im
Verdampfer
ON
Niederdruck-
Digital-
eingang
wächter
OFF
Zeit
SP
SP+DIF.
SP
Pump
Down
Dauer
Ausfall beim
Druckwächter
18
SP+DIF.
Alarm
Niederdruck
Verz.
Kompressor
Ein
Ausfall beim
Druckwächter
