Inhaltszusammenfassung für Hark Barolo

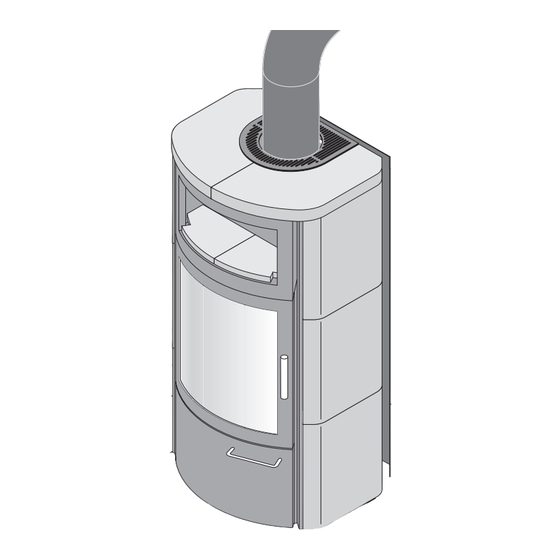

- Seite 1 Dauerbrandofen Barolo...
- Seite 2 Schornstein angeschlossen werden. Der Schornstein ist entsprechend den Anforderungen der DIN 18160 Teil 1 auszuführen und nach EN 13384 zu bemessen. Für den Rauchrohranschluss bietet die Firma HARK im Zubehör- programm komplette Rauchrohrsätze für jeden Dauerbrandofen Die originalen HARK-Rauchrohre und HARK-Rauchrohrknie ermöglichen eine einfache Montage des Dauerbrandofens.
-
Seite 3: Hinweis Zur Kachelmontage
Beim Anheizen Sekundärluft-Einstellein- richtung “Auf” Montage der Kachelverkleidung Der Kaminofen Barolo hat eine zweiteilige Seitenverkleidung. Diese besteht zum einen im hinteren Bereich aus einem fest angebrachten Blech und im vorderen Bereich aus keramischen Ofenkacheln. Legen Sie zunächst jeweils 3 Seitenkacheln auf dem Boden aus, um ein harmonisches Farbspiel zu erreichen. -
Seite 4: Verbrennungsluftversorgung
Verbrennungsluftversorgung Jetzt können Sie den Primärluftregler schließen und die Verbrennung hauptsächlich über den Sekundärluftregler regeln. Der Dauerbrandkaminofen Barolo ist mit einem Automatik- Leistungsregler (Abb. C) ausgerüstet, der die, für die Verbrennung Die hier benannte Menge an Anzündholz und der notwendige Primärluft (Luft von unten durch die Gussmulde) regelt. -
Seite 5: Betriebsempfehlung Zur Verbrennung Mit Holz
Scheitholz, ca. 25 bis 30 cm betragen. Heizen Sie nur mit Reinigung trockenem Holz (Restfeuchte unter 20 %). Geeigenete Messgeräte sind im Fachhandel oder bei der Firma Hark erhältlich. Zu feuchtes Holz hat einen zu geringen Heizwert, führt zu verrußten Der Dauerbrandofen und die Rauchrohre sind je nach Er fordernis, Scheiben und kann eine Schornstein ver sottung verursachen. -
Seite 6: Technische Daten
Anthrazit-Nuss 3, Sie auch die Bedienungsanleitung aus. Anthrazit-Brikett (25g) *Werte sind angegeben für Scheitholz Weitere nützliche Tipps zum Betrieb Ihres Kaminofens finden Sie auf unserer Website www.hark.de unter der Rubrik FAQ. Störung mögliche Ursachen Abhilfe Ofen entwickelt Rauch auf der bei den ersten Heizvorgängen... - Seite 7 Abbildung D Deck-Kachel/ Deck-Naturstein Konvektionsluftgitter Seiten-Kachel/ Seiten-Naturstein oberes Abstrahlblech Gewindestifte zur Ausrichtung und Verschiebesicherung der Deck-Kacheln/Deck-Natursteine Warmhaltefach-Kachel/ Warmhaltefach-Naturstein Justierung für Kachel-Stein- Kachel-Stein- Halteschiene Halteschiene Seiten-Kachel/ Höhennivellierung Seiten-Naturstein links für Seiten-Kachel/ Seiten-Naturstein Kachel-Stein- Halteschiene Haltewinkel für Halte- schiene IM Ä R LU Höhennivellierung rechts für Seiten-Kachel/ Seiten-Naturstein...
-
Seite 8: Barolo Ersatzteile
Barolo Ersatzteile Seriennummer IM Ä R LU Bedienungswerkzeug "Kalte Hand" für Betätigungsknauf... - Seite 9 Barolo Ersatzteile 1 Konvektionsluftgitter 26 Scharnier oben Aschekastenvortür 2 Deckkachel (Obersims) links 27 Aschekastenkvortür Deck-Naturstein (Obersims) links 30 Scharnier oben für Feuerraumtür 3 Deckkachel (Obersims) rechts 31 Scheibeninnenrahmen Deck-Naturstein (Obersims) rechts 32 Betätigungsknauf für Sekundärluft 4 Seitenkachel (links/rechts) 33 Sekundärluft-Schieber Seiten-Naturstein (links/rechts) 34 Sichtfenster für Feuerraumtür...
- Seite 10 Kurzanleitung zum Anfeuern mit Stückholz in HARK-Feuerstätten im Kamin- & Kachelofenbau Zu Beginn möchten wir Ihnen folgenden wichtigen Hinweis geben: Mit den ersten Brennstoffauflagen kann man nicht im reduzierten Betrieb sparsam heizen. Zuerst muss genügend Holz schnell und mit viel Sauerstoffzufuhr verbrannt werden, bis die Feuerstätte und der Schornstein Betriebstemperatur erreicht haben und gut „ziehen".
- Seite 11 Abbildung 5 zum Beispiel entstehen, wenn Brenngut auf die Glut im heißen Feuerraum nachgelegt wird, ohne dass die Luftregler gleichzeitig ausreichend geöffnet werden. Das Brenngut wird aufgrund der Glut und Hitze ausgasen, ohne dass die Gase gleich vollständig verbrannt werden. Wenn dann plötzlich Sauerstoff zugeführt wird (Luftregler oder Feuerraumtür schlagartig öffnen), können die unverbrannten Gase explosionsartig „verpuffen".
- Seite 12 HARK GmbH & Co. KG • Hochstraße 197 – 213 • 47228 Duisburg (Rheinhausen) • Telefon (0 20 65) 99 7 - 0 • Fax (0 20 65) 99 7 - 1 99 Diese Aufbauanleitung ist geistiges Eigentum der Firma HARK und darf nur mit ausdrücklicher Genehmigung der Geschäftsleitung weitergegeben, kopiert und zu ge werblichen Zwecken gebraucht werden.
