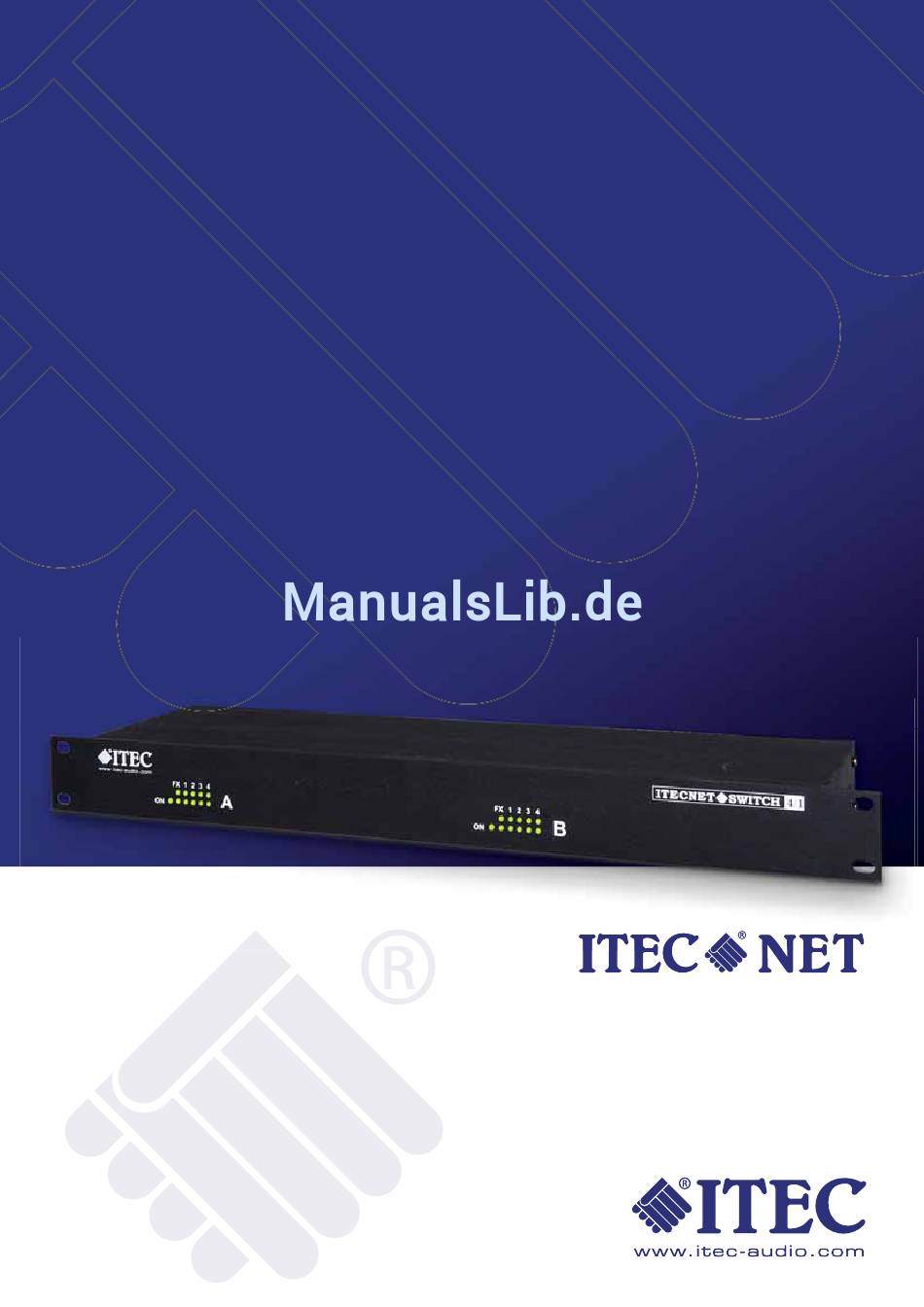

- Seite 1 ITECNET SWITCH BEDIENUNGSANLEITUNG VERSION 1.0 MAI 2011...
- Seite 2 ITECNET SWITCH - EINLEITUNG Werter Kunde! ITECNET ist ein Audio-Netzwerk, das auf den IEEE-802.3 Ethernet Standards basiert. Demzufolge können sowohl vorhandene Netzwerkstrukturen als auch alle handelsüblichen Komponenten wie z.B. Netzwerk- Switches verwendet werden. Warum also ein eigener ITECNET-Switch? Ziel dieser Entwicklung war es, für den Anwender die Möglichkeit zu schaffen, das gesamte Netz mit Komponenten von gleicher Zuverlässigkeit, Langlebigkeit und Robustheit...
-
Seite 3: Sicherheitshinweise
ITECNET SWITCH Sicherheitshinweise Bei der Installation des Gerätes sind die örtlichen Anschlussbedingungen, die vorgeschriebenen Schutz- maßnahmen und alle einschlägigen Normen unbedingt zu beachten. Die Installation und Konfiguration des ITECNET-Switch darf nur durch geschultes Fachpersonal durchgeführt werden. Der Stromanschluss erfolgt über das Original-Netzgerät oder direkt an eine eventuell vorhandene 24 V Gleichspannungsversorgung (Notstrom). - Seite 4 ITECNET ist ein dezentrales, Ethernet basierendes Audionetzwerk für die gleichzeitige Übertragung von bis zu 64 Audiokanälen in höchster Audioqualität. Gleichzeitig werden auch eine Vielzahl von Systemdaten, Meßwerten und IOs bedient und übertragen. Der ITECNET Switch gewährleistet zusammen mit den anderen ITECNET Komponenten die optimale Performance des Gesamtsystems.
-
Seite 5: Anschlüsse An Der Geräte-Rückseite
ITECNET SWITCH Anzeigeelemente an der Geräte-Vorderseite Betriebsanzeige Block A LEDs für LWL-Port A LEDs für Ports 1-4 A wie 1, jedoch für Block B wie 2, jedoch für Block B wie 3, jedoch für Block B Die LED für die LWL-Ports und für die Kupfer-Ports 1-4 haben jeweils folgende Funktionen: Die untere LED zeigt durch Dauerlicht eine gültige Full-Duplex Verbindung zu einer anderen Einheit an. - Seite 6 ITECNET SWITCH Betriebsarten 1. Zwei unabhängige Switches mit je einem LWL-Port und vier Kupfer-Ports. – 24 V DC 24 V DC 230 V AC ITECNET SWITCH www.itec-audio.com...
- Seite 7 ITECNET SWITCH 2. Verbindung der beiden Blöcke mit LWL. Es stehen 8 Kupfer-Ports zur Verfügung. – 24 V DC 24 V DC 230 V AC 3. Verbindung der beiden Blöcke mit einer Kupferleitung. Es stehen 2 LWL-Ports und 6 Kupfer-Ports zur Verfügung.
- Seite 8 2 x 4 Ports an RJ45 Stecker 2 x LWL Ports an SC-Anschluss SERIELLE SCHNITTSTELLE RS 232 Für Konfiguration (in Vorbereitung) Alle Angaben ohne Gewähr. Technische Änderungen vorbehalten. ITEC- Tontechnik und Industrieelektronik GesmbH, A-8200 Lassnitzthal 300 Tel.: +43 (0)3133 / 3780-0, office@itec-audio.com, www.itec-audio.com ITECNET SWITCH www.itec-audio.com...
