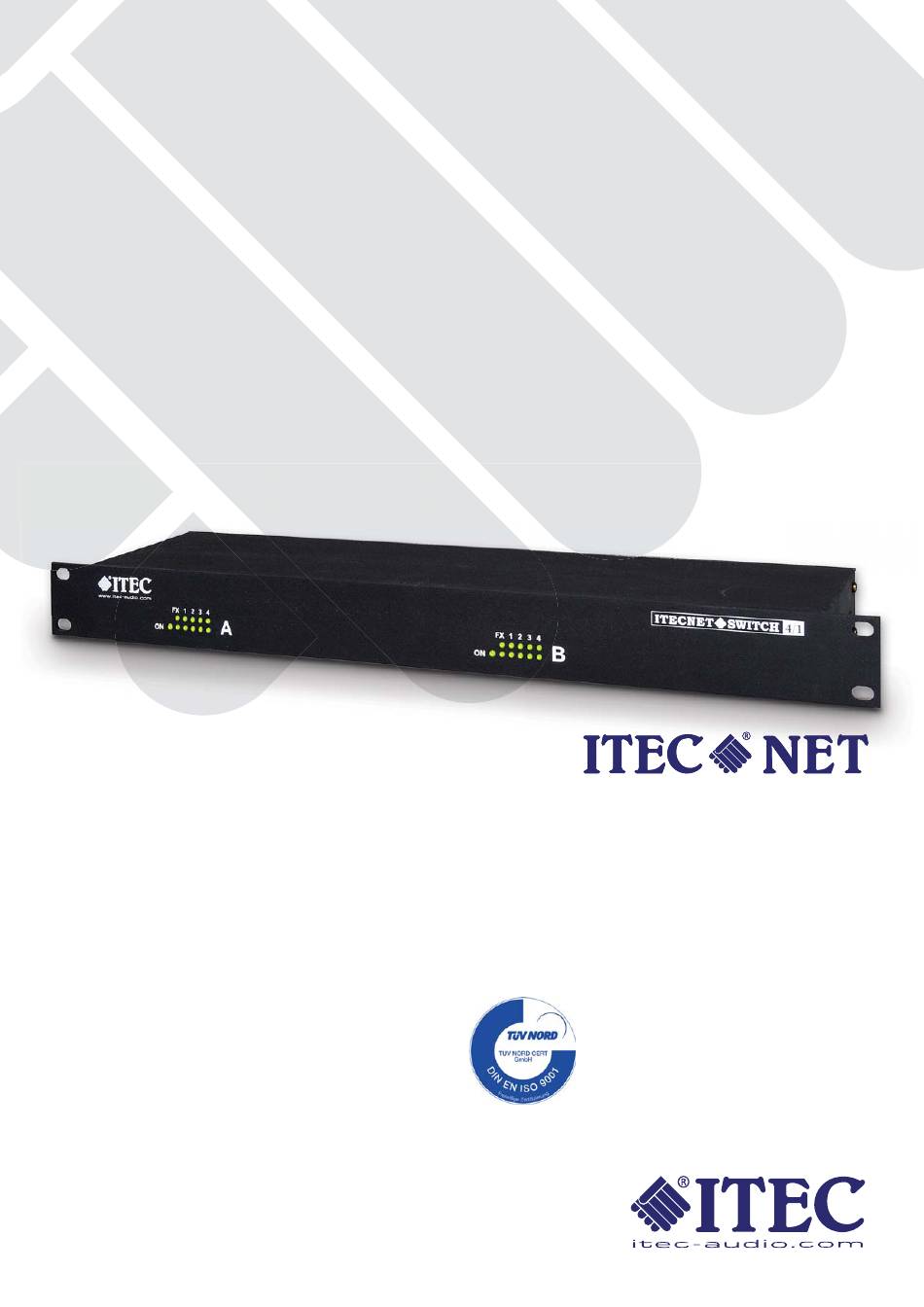

- Seite 1 ITECNET SWITCH BEDIENUNGSANLEITUNG Designed and Manufactured by ITEC Tontechnik und Industrieelektronik GesmbH 8200 Laßnitzthal 300 Austria / Europe SWITCH 1/4_DE_2017/03_REV_2021/04...
-
Seite 2: Werter Kunde
ITECNET SWITCH - EINLEITUNG Werter Kunde! ITECNET ist ein Audio-Netzwerk, das auf den IEEE-802.3 Ethernet Standards basiert. Demzufolge können sowohl vorhandene Netzwerkstrukturen als auch alle handelsüblichen Komponenten wie z.B. Netz- werk-Switches verwendet werden. Warum also ein eigener ITECNET-Switch? Ziel dieser Entwicklung war es, für den Anwender die Möglichkeit zu schaffen, das gesamte Netz mit Komponenten von gleicher Zuverlässigkeit, Langlebigkeit und Robustheit... -
Seite 3: Sicherheitshinweise
ITECNET SWITCH Sicherheitshinweise Bei der Installation des Gerätes sind die örtlichen Anschlussbedingungen, die vorgeschriebenen Schutzmaß- nahmen und alle einschlägigen Normen unbedingt zu beachten. Die Installation und Konfi guration des ITECNET-Switch darf nur durch geschultes Fachpersonal durchgeführt werden. Der Stromanschluss erfolgt über das Original-Netzgerät oder direkt an eine eventuell vorhandene 24 V Gleichspannungsversorgung (Notstrom). - Seite 4 ITECNET ist ein dezentrales, Ethernet basierendes Audionetzwerk für die gleichzeitige Übertragung von bis zu 64 Audiokanälen in höchster Audioqualität. Gleichzeitig werden auch eine Vielzahl von Systemdaten, Meßwerten und IOs bedient und übertragen. Der ITECNET Switch gewährleistet zusammen mit den anderen ITECNET Komponenten die optimale Performance des Gesamtsystems.
-
Seite 5: Anzeigeelemente An Der Geräte-Vorderseite
ITECNET SWITCH Anzeigeelemente an der Geräte-Vorderseite Betriebsanzeige Block A LEDs für LWL-Port A LEDs für Ports 1-4 A wie 1, jedoch für Block B wie 2, jedoch für Block B wie 3, jedoch für Block B Die LED für die LWL-Ports und für die Kupfer-Ports 1-4 haben jeweils folgende Funktionen: Die untere LED zeigt durch Dauerlicht eine gültige Full-Duplex Verbindung zu einer anderen Einheit an. -
Seite 6: Betriebsarten
ITECNET SWITCH Betriebsarten 1. Zwei unabhängige Switches mit je einem LWL-Port und vier Kupfer-Ports. – 24 V DC 24 V DC 230 V AC www.itec-audio.com SWITCH 1/4_DE_2017/03_REV_2021/04... - Seite 7 ITECNET SWITCH 2. Verbindung der beiden Blöcke mit LWL. Es stehen 8 Kupfer-Ports zur Verfügung. – 24 V DC 24 V DC 230 V AC 3. Verbindung der beiden Blöcke mit einer Kupferleitung. Es stehen 2 LWL-Ports und 6 Kupfer-Ports zur Verfügung.
- Seite 8 2 x LWL Ports an SC-Anschluss, Wavelengh: 1310 nm, Cable: MultiMode Fiber Serielle Schnittstelle RS232 Für Konfi guration (in Vorbereitung) Alle Angaben ohne Gewähr. Technische Änderungen vorbehalten. ITEC- Tontechnik und Industrieelektronik GesmbH, A-8200 Gleisdorf, Lassnitzthal 300 Tel.: +43 (0)3133 / 3780-0, offi ce@itec-audio.com, www.itec-audio.com SWITCH 1/4_DE_2017/03_REV_2021/04...
