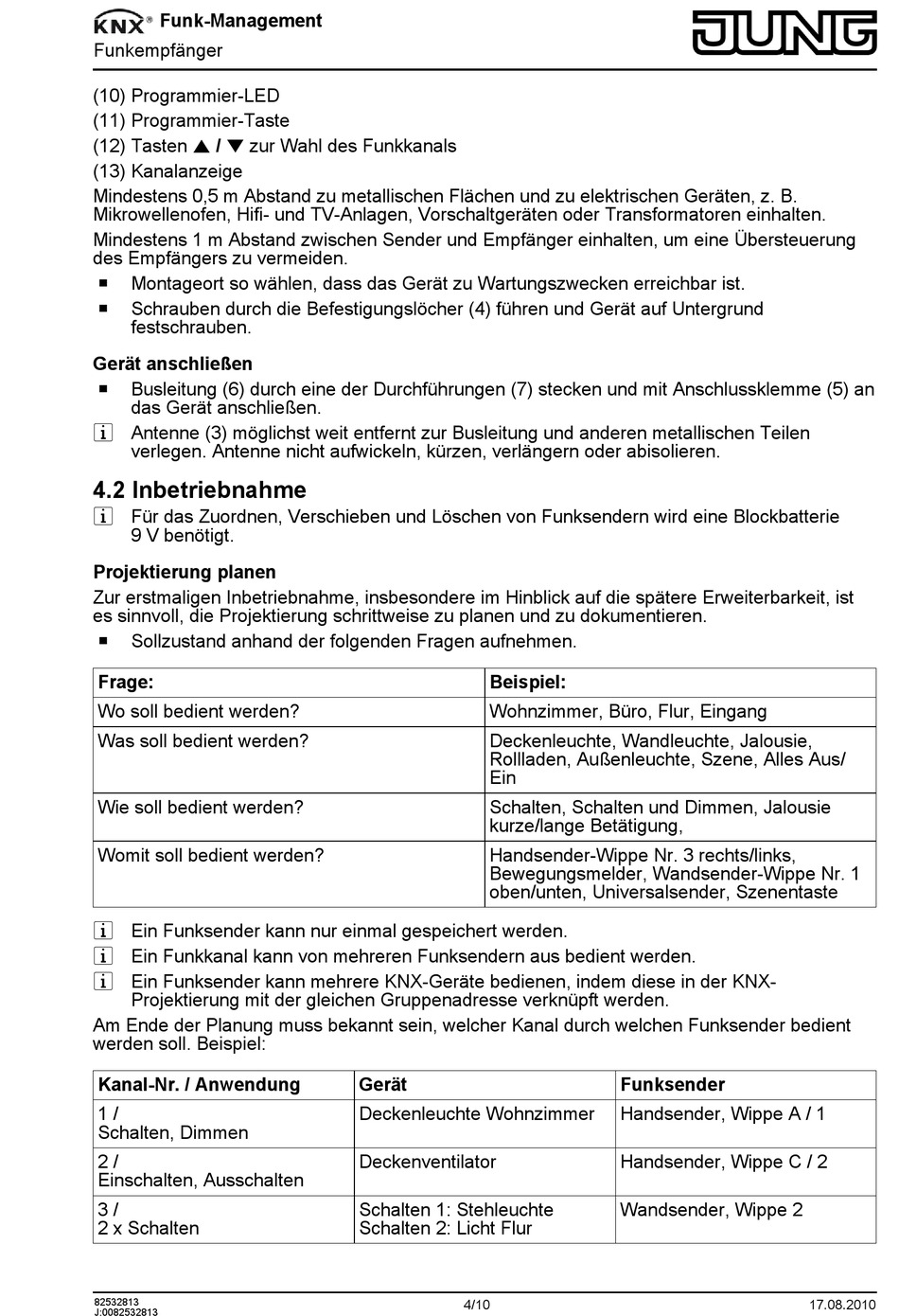

Funk-Management
Funkempfänger
(10) Programmier-LED
(11) Programmier-Taste
(12) Tasten n / o zur Wahl des Funkkanals
(13) Kanalanzeige
Mindestens 0,5 m Abstand zu metallischen Flächen und zu elektrischen Geräten, z. B.
Mikrowellenofen, Hifi- und TV-Anlagen, Vorschaltgeräten oder Transformatoren einhalten.
Mindestens 1 m Abstand zwischen Sender und Empfänger einhalten, um eine Übersteuerung
des Empfängers zu vermeiden.
o
Montageort so wählen, dass das Gerät zu Wartungszwecken erreichbar ist.
o
Schrauben durch die Befestigungslöcher (4) führen und Gerät auf Untergrund
festschrauben.
Gerät anschließen
o
Busleitung (6) durch eine der Durchführungen (7) stecken und mit Anschlussklemme (5) an
das Gerät anschließen.
i Antenne (3) möglichst weit entfernt zur Busleitung und anderen metallischen Teilen
verlegen. Antenne nicht aufwickeln, kürzen, verlängern oder abisolieren.
4.2 Inbetriebnahme
i Für das Zuordnen, Verschieben und Löschen von Funksendern wird eine Blockbatterie
9 V benötigt.
Projektierung planen
Zur erstmaligen Inbetriebnahme, insbesondere im Hinblick auf die spätere Erweiterbarkeit, ist
es sinnvoll, die Projektierung schrittweise zu planen und zu dokumentieren.
o
Sollzustand anhand der folgenden Fragen aufnehmen.
Frage:
Wo soll bedient werden?
Was soll bedient werden?
Wie soll bedient werden?
Womit soll bedient werden?
i Ein Funksender kann nur einmal gespeichert werden.
i Ein Funkkanal kann von mehreren Funksendern aus bedient werden.
i Ein Funksender kann mehrere KNX-Geräte bedienen, indem diese in der KNX-
Projektierung mit der gleichen Gruppenadresse verknüpft werden.
Am Ende der Planung muss bekannt sein, welcher Kanal durch welchen Funksender bedient
werden soll. Beispiel:
Kanal-Nr. / Anwendung
1 /
Schalten, Dimmen
2 /
Einschalten, Ausschalten
3 /
2 x Schalten
82532813
J:0082532813
Beispiel:
Wohnzimmer, Büro, Flur, Eingang
Deckenleuchte, Wandleuchte, Jalousie,
Rollladen, Außenleuchte, Szene, Alles Aus/
Ein
Schalten, Schalten und Dimmen, Jalousie
kurze/lange Betätigung,
Handsender-Wippe Nr. 3 rechts/links,
Bewegungsmelder, Wandsender-Wippe Nr. 1
oben/unten, Universalsender, Szenentaste
Gerät
Deckenleuchte Wohnzimmer
Deckenventilator
Schalten 1: Stehleuchte
Schalten 2: Licht Flur
4/10
Funksender
Handsender, Wippe A / 1
Handsender, Wippe C / 2
Wandsender, Wippe 2
