MA 8Port Node QuickMAnual
Version XIV.02
deutsch / english
Art. Nr. 1362M 0142

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MA lighting 8Port Node

  • Seite 1 MA 8Port Node QuickMAnual Version XIV.02 deutsch / english Art. Nr. 1362M 0142...
  • Seite 2 LIGHTING...

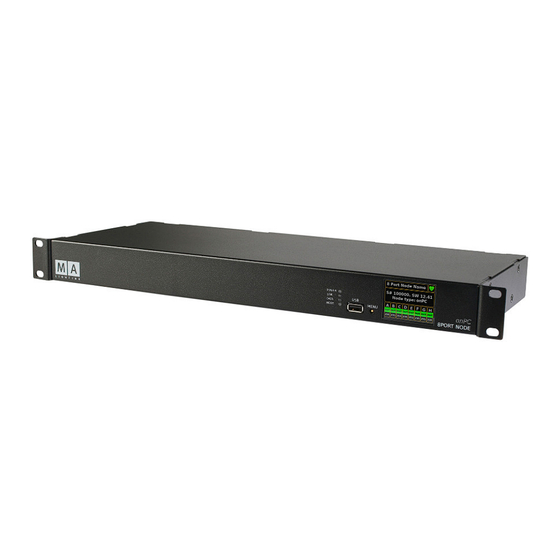

  • Seite 3 – ob als Ein- oder Ausgang. Der MA 8Port Node ist auch in einer „onPC” Version ist erhältlich, die in Kombination mit der kostenfreien grandMA2 onPC Software 2.048 Parameter zur Verfügung stellt. Außerdem lässt sich der 8Port Node onPC...

  • Seite 4: Bestimmungsgemäßer Gebrauch

    +49.5251.688865-30. In dringenden Notfällen nehmen Sie bitte Kontakt zu Ihrem nächsten Distributor oder zur MA Lighting Service-Hotline (Telefon: +49.5251.68 88 65-99) auf. Diese Hotline (24 / 7) ist nur für Notfälle – für Anwender, die z.B. mitten in einer Produktion...

  • Seite 5: Spezifikation

    (XLR 5 pin) an der Rückseite. Die DMX OUTs können auch zu DMX IN konfiguriert werden Quickstart ON / OFF Ethernet RJ 45 Netzwerk-Anschluss Anschluss an der Front nur für Updates per USB-Stick verwenden. Keine Wartung Peripheriegeräte anschießen (mouse, keyboard o.ä) 2“ TFT Farbmonitor Konformität 2 048 Parameter (nur bei MA 8Port Node onPC)
  • Seite 6 MA 8Port Node Daten Spannung: 100 – 240 V ~ (+/- 10%) 50 / 60 Hz (USA, Canada) Daten Weitbereichsnetzteil, schaltet automatisch um! Erforderliche Stromkabel: Nur ausreichend isolierte und geschützte Kabel verwenden Transport (min. Ø 3 x 1,0mm²) (Kabel und Stecker sind nicht im Lieferumfang enthalten) Erforderlicher Steckertyp Power In: PowerCon (blau) von Fa.
  • Seite 7 MA 8Port Node Transport Bitte das Gewicht des Gerätes beachten. Vorsichtig transportieren; bei Nichtbeachten können Daten Personen- oder Sachschäden entstehen. MA 8Port Node ca. 2,2 kg ohne Transportbehälter, Verpackung, Transport Schutztasche oder Koffer Vor dem Transport alle Kabel entfernen. Sicherheit Für den Transport und die Wahl des geeigneten Transportmittels ist ausschließlich der...

  • Seite 8: Symbole Und Warnzeichen

    MA 8Port Node Symbole und Warnzeichen Daten Transport Sicherheit Hauptschalter Wechsel- Das Gerät muss Achtung Achtung strom (AC) separat entsorgt Betriebsgrenzen AN / AUS werden. Warnung vor einer Warnung vor Gefahrenstelle Gefährlicher Die örtlichen Vorschriften elektrischer Spannung Quickstart beachten! Connect...

  • Seite 9: Allgemeine Sicherheitsvorschriften

    Allgemeine Sicherheitsvorschriften MA 8Port Node Ist das Netzkabel oder ein Stecker beschädigt, so sollten Lesen Sie vor dem Gebrauch alle Anweisungen der Sie diese umgehend durch eine Fachkraft austauschen Bedienungsanleitung. Achten Sie hierbei speziell auf die lassen. Sicherheitshinweise. Daten Es dürfen nur Netzkabel mit Sicherheitsprüfzeichen Bewahren Sie die Bedienungsanleitung für den späteren Gebrauch...
  • Seite 10 MA 8Port Node Warnhinweise Die Wartung des Gerätes darf ausschließlich durch geschultes Personal durchgeführt werden, da beim Öffnen und / oder Entfernen von Abdeckungen spannungsführender Teile freigelegt werden. Daten Neben anderen Risiken besteht hierbei die Gefahr eines elektrischen Schlages. Transport...
  • Seite 11 MA 8Port Node Betriebsgrenzen Temperatur Daten Betrieb: +5°C bis +40°C / 41°F bis 104°F Höhere Temperaturen können das Kühlsystem des Gerätes Transport überfordern und zum Ausfall von elektrischen Komponenten führen. Lagerung / Transport: -10°C bis +50°C / 14°F bis 122°F...
  • Seite 12 Anschlussmöglichkeiten (Fotos zeigen optionales Zubehör) MA 8Port Node Daten Transport 8 DMX OUT (XLR 5 pin) – Diese können auch zu DMX IN umkonfiguriert werden Sicherheit RJ45 Ethernet Netzwerkanschluss PowerCon In (blau) Netzanschluss: 100 – 240 V~ (+/- 10%) 50/60 Hz (USA, Kanada) Das Netzteil passt sich automatisch an die Netzspannung an.
  • Seite 13 Connect / Beispiele MA 8Port Node MA 8Port Node mit Konsole - max 2048 Paramet er pro Node Daten Transport MA 8Port Node onPC + MA onPC command wing mit Laptop/PC - max 4 096 Paramet er Sicherheit Betriebsgrenzen Quickstart Connect...
  • Seite 14 Montage + Optionen MA 8Port Node Option für die Montage im 19“ Rack Daten Transport Sicherheit Betriebsgrenzen Quickstart Connect Quickstart ON / OFF Wartung Konformität...
  • Seite 15 Display MA 8Port Node Das Display des MA 8Port Node zeigt lediglich die wichtigsten Einstellungen. Zum Konfigurieren ist unbedingt eine grandMA - Konsole oder die Software "onPC" erforderlich. Nach dem Einschalten erscheint im Display: Daten Transport Sicherheit Betriebsgrenzen Quickstart Connect...
  • Seite 16 Identify Mode: Markiert in der Konsole/onPC durch Blinken die Konfigurationszeile dieses MA DMX-Nodes Konformität Reset Mode: Der MA 8Port Node wird zurückgesetzt, alle Einstellungen bleiben erhalten Restore Mode: Der MA 8Port Node wird in das Factory Default zurückgesetzt (Werkseinstellung) HINWEIS: nach dem Reset die IP Nummer anpassen.
  • Seite 17 Reboot immer die werksseitige IP Adresse mit den letzten drei Stellen der Seriennummer in der letzten Gruppe (192.168.0.xxx). - Wird die Menü-Taste innerhalb dieser Zeit nicht gedrückt, wird der MA 8Port Node nur aktualisiert – alle Einstellungen bleiben erhalten Nach der Anweisung „Please remove USB stick for reboot”...
  • Seite 18 3 Gruppen der IP-Adresse müssen übereinstimmen. Wenn der Text im Feld "Firmware" rot dargestellt ist, dann hat der MA 8Port Node eine andere Version der Software geladen als die Konsole oder der onPC. In diesem Fall müssen die Software-Versionen angepasst...
  • Seite 19 Bei Bedarf die Firmware-Version des MA 8Port Node angleichen - falls das Feld "Version" rot unterlegt ist IP - Adresse des MA 8Port Node bei Bedarf ändern. Sind mehrere MA 8Port Node im Netz, kann der jeweilige Node mit der Taste IDENTIFY identifiziert werden - das Display und die LED des gewählten Node...
  • Seite 20 Speichern der Konfiguration MA 8Port Node Die Einstellungen der MA 8Port Node können auf der Festplatte der grandMA2 Konsole / onPC oder (ab Version 2.9) auf einem externen USB-stick gespeichert werden. Das Menü SETUP / NETWORK /MA NETWORK CONFIGURATION öffnen, ein Gerät selektieren und den Daten Button EXPORT CONFIGURATION drücken...

  • Seite 21: Wartung

    MA 8Port Node Reinigung Das Gerät benötigt nur ein Mindestmaß an Pflege. Vor dem Reinigen das Gerät von der Stromversorgung trennen. Die Oberfläche nur mit einem trockenen, nicht fusselnden Tuch reinigen. Daten Keine flüssigen Reiniger oder Druckluft verwenden. Keinerlei Lösungsmittel oder scharfe Reiniger verwenden.

  • Seite 22: Konformitätserklärung

    MA 8Port Node Konformitätserklärung Name des Herstellers: MA Lighting Technology GmbH Anschrift des Herstellers: Daten Dachdeckerstraße 16 D-97297 Waldbüttelbrunn Deutschland Transport Erklärt, dass das Produkt Produktkategorie: Kontrollgerät Sicherheit Produktnamen: MA 8Port Node Betriebsgrenzen den folgenden Richtlinien sowie den harmonisierten Normen entspricht:...
  • Seite 23 User alle Möglichkeiten zum Programmieren oder OffLine-Programmieren am Laptop oder PC. Mit der grandMA 3D - Software kann es zum perfekten Designstudio ergänzt werden. …. und es ist die Grundlage für die Funktion des MA 8Port Node. Die grandMA2 onPC und grandMA 3D Software stehen auf unserer Homepage www.malighting.com...
  • Seite 24 ...und die anderen Mitglieder der grandMA2 Familie grandMA2 full-size grandMA2 light grandMA2 ultra-light grandMA2 faderwing Die grandMA2 full-size und ihre kleineren Geschwister. Für alle Bereiche in der Beleuchtung – konventionelles Licht, Moving Lights, LEDs, Video usw. Ausgestattet mit zukunftsweisender Technologie und einigen Spezialitäten (z.B.
  • Seite 25 To achieve the highest flexibility, each DMX port can be individually configured as DMX-in or DMX-out. MA 8Port Node is also available as “onPC” versions, meaning that the MA 8Port Node onPC can be used in combination with the free-of-charge grandMA2 onPC software running on a computer to provide 2,048 parameters.

  • Seite 26: Intended Use

    LEDs, video and media via DMX signal. Data Transport Safety instructions Safety and environmet MA 8Port Node MA 8Port Node onPC Quickstart Optional accessory: Device for rack mounting Connect Manufacturer: MA Lighting Technology GmbH Quickstart Dachdeckerstraße 16 ON / OFF Germany D –...
  • Seite 27 Data MA 8Port Node Current: 100 – 240 V ~ (+/- 10%) 50 / 60 Hz (USA, Canada Automatic operation, no switching necessary! Data Power cable: Only adequately protected cables may be used (min. Ø = 3 x 1,0mm²). Transport...

  • Seite 28: Specification

    Maintenance Ethernet RJ 45 network connector USB Port connector on the front side. For update via USB-stick only. Do not connect any Conformity peripheral device (mouse, keyboard or similar) 2“ TFT color monitor 2 048 Parameter (MA 8Port Node onPC)
  • Seite 29 MA 8Port Node Transport Please be aware of the weight of the product. Be careful when moving it; Data otherwise you may injure your back or other parts of your body. MA onPC command wing approx. 2,2 kg / 4,8 pounds without cover, packaging,...
  • Seite 30 Symbols and warning labels MA 8Port Node Data Transport Safety Warning Warning Supply Alternating Dispose of as instructions voltage current hazardous Danger Area Danger of electric ON/OFF (AC) waste. Safety and shock Follow the local environmet applicable regulations! Quickstart Connect...

  • Seite 31: General Safety Instructions

    MA 8Port Node General Safety Instructions Do not ignore the safety purpose of the grounding-type plug. A grounding type plug has two blades and a third Read all the instructions in the user’s manual, especially the grounding connection. The third connection is provided...
  • Seite 32 MA 8Port Node Electric shock warning The unit should be serviced by qualified personnel only, as live parts may be exposed when opening and /or removing coverings; besides harm to others, you run the risk of suffering an electric Data shock.

  • Seite 33: Operating Limits

    Operating limits MA 8Port Node Temperature Operation: Data +5°C up to + 40°C / 41°F up to + 104°F Higher temperature can over-stress the cooling system of the apparatus and destroy hardware components. Transport Storage / Transport: -10°C up to + 50°C / 14°F up to + 122°F...
  • Seite 34 Connectivity MA 8Port Node (Illustration shows optional accessories) Data Transport Safety instructions 8 x DMX OUT (XLR 5 pin) Ports can also be configured to DMX IN RJ45 Ethernet socket Network connection PowerCon (blue) 100 – 240 V~ (+/- 10%)
  • Seite 35 MA 8Port Node MA 8Port Node connect t o console - max 2048 paramet ers per Node Data Transport MA 8Port Node onPC + MA onPC command wing wit h Lapt op/PC - max 4 096 paramet ers Safety instructions Safety and...

  • Seite 36: Installation

    Installation MA 8Port Node Options for 19” rack mounting Data Transport Safety instructions Safety and environmet Quickstart Connect Quickstart ON / OFF Maintenance Conformity...
  • Seite 37 Display MA 8Port Node The MA 8Port Node display will only show the most important settings. For configuring a node, you have to use a grandMA console or the „onPC“ software. After switching the device on, the display will show this menu:...
  • Seite 38 Identify Mode: identifies this MA 8Port Node by flashing the respective configuration line in the console/onPC Conformity Reset Mode: the MA 8Port Node will be reseted, all settings will remain. Restore Mode: the MA 8Port Node will be reseted to Factory Default NOTE: after reset customize IP -number.
  • Seite 39 IP address is set to 192.168.0.xxx (xxx means the last three digits of serial number of the unit) - When the button MENU is not pressed within this few seconds, the MA 8Port Node will be updated – all settings remain.
  • Seite 40 Update from grandMA2 console or onPC The 8Port Node can be updated from a grandMA console or using the onPC software. To do so, the 8Port Node must be present in the same network as the console (grandMA2, grandMA2 light, grandMA2 ultralight, or Data grandMA2 onPC), i.e.
  • Seite 41 MA 8Port Node (100 - 240V∼ (+/- 10%) ,50 or 60 Hz). Connect the MA 8Port Node using a network cable (RJ45 plug). Either via the switch / hub or by directly plugging it into a PC or laptop computer or grandMA 2 console.
  • Seite 42 Save Configuration /settings MA 8Port Node You can save the settings of MA 8Port Node on the hard drive of a grandMA2 console/onPC or (version 2.9 and higher) on a USB-flash drive. Open menu SETUP / NETWORK /MA NETWORK CONFIGURATION, select device and press button Data EXPORT CONFIGURATION.

  • Seite 43: Maintenance

    MA 8Port Node Cleaning The MA 4Port Node only requires minor attention. Disconnect electric power supply prior to cleaning. Clean the surface only with dry soft cloth. Do not use any liquid cleaner or compressed air. Data Do not use any solvent. Check ventilation holes are clear.

  • Seite 44: Declaration Of Conformity

    MA 8Port Node Declaration of Conformity Manufacturer’s name: MA Lighting Technology GmbH Manufacturer’s address: Data Dachdeckerstraße 16 D-97297 Waldbüttelbrunn Germany Transport declares that the product Product category: Control unit Safety Name of product: MA 8Port Node instructions Safety and is conform to the following directives and harmonized standards:...
  • Seite 45 Furthermore it is expandable to a complete design studio by connecting it to grandMA 3D. …. and it´s the basis for the function of the MA 8Port Node. The grandMA2 onPC and grandMA 3D software can be downloaded free of charge at www.malighting.com There...
  • Seite 46 The new signature console of MA Lighting is the grandMA2 full-size. It controls all kinds of lighting genres like conventionals, moving lights, LEDs, video and media. Equipped with the most up-to-date technology and even some special tools (e.g. keyboard drawer or multi-touch command screen) the grandMA2 full-size is at home in all lighting segments.
  • Seite 47 Änderungen ohne vorherige Ankündigungen möglich. Keine Haftung bei Fehlern oder Ungenauigkeiten in diesem Booklet. Without having any written permission from MA Lighting Technology GmbH it is not allowed to copy, reproduce or publish any part of this booklet, neither in printed form nor by photos or electronic media.
