Netzwerkkamera NWD6433M
Kurzanleitung
1. Einleitung
Lesen Sie diese Hinweise und die Anleitung vollständig durch. Diese
Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur
Inbetriebnahme und Handhabung.
Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben
oder unsicher in Bezug auf die Handhabung des Gerätes sein, dann
holen Sie den Rat eines Fachmannes ein. Bewahren Sie diese
Anleitungen bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter.
Die ausführliche Bedienungsanleitung sowie das deutsche Sprachpaket
finden Sie auf der beiliegenden CD sowie zum Download auf
www.indexa.de.
2. Lieferumfang
1 x Kamera
3 x Montageschrauben
3 x Dübel
1 x Fixierungsschraube 2 x 8 mm
1 x Inbusschlüssel
1 x DC-Adapter
1 x Bohrschablone
1 x Anschlusshülse RJ45
1 x Kurzanleitung
1 x Software-CD
3. Technische Daten und Anschlüsse
Sensor:
1/3 Zoll CMOS (4 Megapixel)
Objektiv:
2,8-12 mm Motorzoom-Objektiv
Erfassungswinkel:
80-31° horizontal
Auflösung:
2592 x 1520 bei 20 bps
oder 2560 x 1440 bei 25 bps
Lichtempfindlichkeit:
0,5 Lux (F1.4 Farbe); 0,2 Lux (s/w)
0 Lux (mit IR)
Tag/Nacht-Umschaltung: automatischer IR-Filter-Austausch
Infrarotausleuchtung:
bis zu 25 m (850 nm)
Kompression:
H.265 / H.264 / MJPEG
Spannungsversorgung:
12 V DC (max. 700 mA)
oder PoE 802.3af (max. 8 W)
Anschlüsse:
RJ-45 Ethernet; DC Anschluss
Farbe:
weiß ähnlich RAL 9003
Abmessungen:
Ø
117 x 97 mm
ONVIF:
17.06

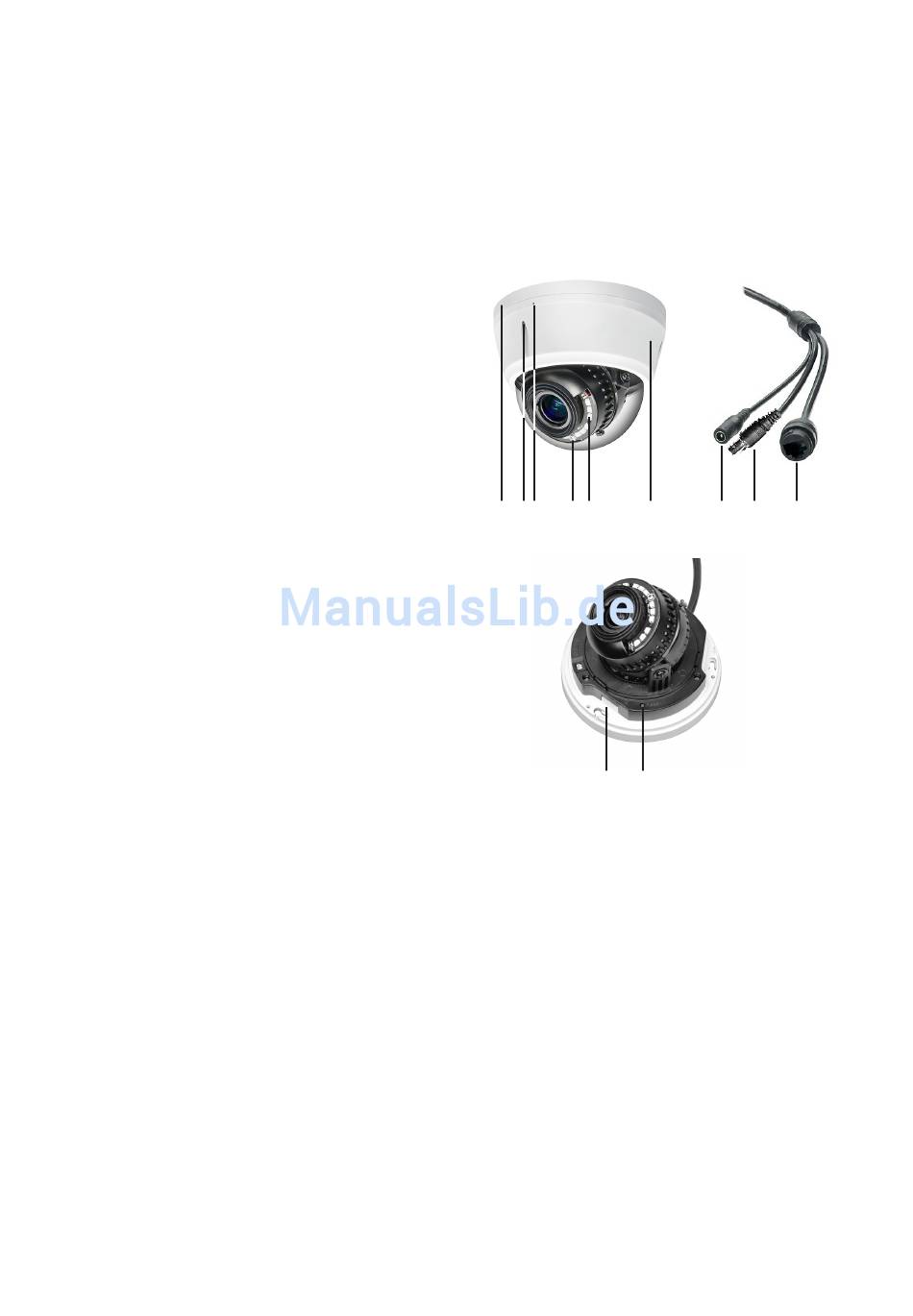

4. Ausstattung
1 2 3
4 5
10 11
1 Grundplatte
2 Gehäuseschraube
3 Loch für Fixierungsschraube
4
Helligkeitssensor
5
Infrarot-LEDs
6 Abdeckung
5. Systemanforderungen an einen
Computer
(bei Verwendung eines PC)
Für eine normale Anwendung sollte ein Computersystem über diese
minimalen Systemanforderungen verfügen:
CPU:
min. P4 und höher
Grafikkarte:
mehr als 256 MB Grafikkarte
RAM:
min. 1 GB Arbeitsspeicher (Empfehlung: 2 GB oder
höher)
OS:
Windows 7 und 8
Web Browser:
Internet Explorer 8 bis 11
1
6
7
8
9
7
DC 12 V-Anschluss
8
BNC-Anschluss
9
RJ45-Buchse
10 SD-Karten-Einschub
11 Reset-Taste
