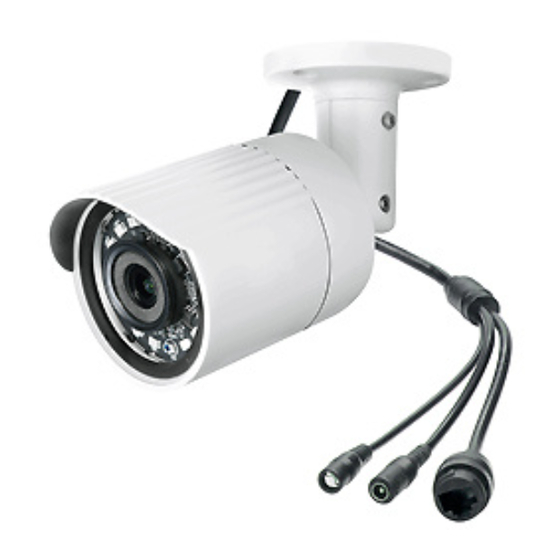

Netzwerkkamera NWB6210F
Kurzanleitung
1. Einleitung
Lesen Sie diese Hinweise und die Anleitung vollständig durch. Diese
Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur
Inbetriebnahme und Handhabung.
Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben
oder unsicher in Bezug auf die Handhabung des Gerätes sein, dann
holen Sie den Rat eines Fachmannes ein. Bewahren Sie diese
Anleitungen bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter.
Die ausführliche Bedienungsanleitung sowie das deutsche Sprachpaket
finden Sie auf der beiliegenden CD sowie zum Download auf
www.indexa.de.
2. Lieferumfang
1 x Kamera mit Wandarm
1 x Montageschrauben
1 x Startanleitung
1 x Software-CD
3. Technische Daten und Anschlüsse
Sensor:
1/2,8 CMOS
Objektiv:
F1.8, 2,8 mm
Sichtwinkel:
96° horizontal
Auflösung:
1920 x 1080 (2MP)
Lichtempfindlichkeit:
0,1 Lux Farbe; 0,01 Lux s/w
Tag/Nacht-Umschaltung: automatischer IR-Sperrfilter
Infrarotausleuchtung:
bis zu 15 m (850 nm)
Kompression:
H.264, MJPEG
Videostreams:
2 (Multi-Streams)
Sendeformat:
FTP, SMTP, Netzwerkspeicher, HTTP Event
Anwendungsbereich:
Innen- oder Außenbereich IP66
Temperaturbereich:
-10 bis + 40°C
Spannungsversorgung:
12 V DC, 1 A oder PoE 802.3af
Anschlüsse:
RJ-45 Ethernet, DC Anschluss
Netzwerk
10/100 Base T
4. Ausstattung
1
2
1 Infrarot-LEDs
2 Helligkeitssensor
3 Reset-Taste
4 DC 12 V 800 mA
5 RJ45-Buchse
5. Systemanforderungen an einen
Computer
Für eine normale Anwendung sollte ein Computersystem über diese
Systemanforderungen verfügen:
CPU:
min. Intel Core 2 Duo oder höher (Empfehlung: Core
i3 oder höher)
Grafikkarte:
256 MB Grafikkarte
RAM:
min. 1 GB Arbeitsspeicher (Empfehlung: 2 GB oder
höher)
OS:
Windows 2000, 2003, XP, Vista oder Windows 7, Mac
OS Leopard 10.5
Web Browser: Internet Explorer 6 bis 10
3
4
5
Werbung
Verwandte Anleitungen für indexa NWB6210F
Inhaltszusammenfassung für indexa NWB6210F
- Seite 1 Netzwerkkamera NWB6210F Kurzanleitung 4. Ausstattung 1. Einleitung Lesen Sie diese Hinweise und die Anleitung vollständig durch. Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, dann holen Sie den Rat eines Fachmannes ein.
-
Seite 2: Hardware-Installation
3. Achten Sie darauf, dass der Montageort der Kamera möglichst 6. Hardware-Installation staub- und vibrationsfrei ist, und dass eine gute Luftzirkulation Durch den flexiblen Wandarm kann die Kamera an einer Wand, Decke gegeben ist. oder Schräge montiert werden. Prüfen Sie vor der Montage der Kamera 4. - Seite 3 Diese Einstellungen können und sollten Sie nach der Installation ändern und notieren. 1. Legen Sie die Software-CD in Ihren PC ein. Wählen Sie bitte Ihr CD-Laufwerk aus und starten Sie die Software manuell (3_Netzwerk Video\NWB6210F). 2. Klicken Sie auf [Weiter] und akzeptieren Sie die Lizenzvereinbarung.
- Seite 4 4. Bestätigen Sie die Installation mit [Ja]. 5. Wählen Sie die gewünschte Sprache aus.
- Seite 5 6. Wählen Sie den Installationsort aus.
- Seite 6 7. Wählen Sie die zu installierenden Komponenten aus. Es wird empfohlen, die Grundeinstellungen beizubehalten. 8. Bestätigen Sie Ihre Auswahl mit [installieren].
- Seite 7 9. Nach der Installation können Sie die Installation mit [Beenden] abschließen. 10. Starten Sie den Intelligent IP Installer durch Klicken auf das Symbol auf dem Desktop. 11. Der Intelligent IP Installer durchsucht Ihr Netzwerk nach angeschlossenen Kameras. Eine erneute Suche können Sie mit der Schaltfläche [Suche] starten.
- Seite 8 12. Die Kamera fragt Sie nach Benutzernamen und Passwort. Werkseinstellungen sind für Benutzer: admin und Passwort: admin. 13. Das Kamerabild wird im Browser aufgebaut. Bei der ersten Verbindung eines PC mit einer Kamera muss ein Plug-In installiert werden. Der Browser weist Sie durch ein Pop-up-Fenster auf diese Installation hin. Beachten Sie, dass Ihre Browser-Einstellungen auf Standard und Pop-ups erlaubt sind.
- Seite 9 14. Bestätigen Sie die Installation des Plug-In "AxMediaControl.cab". 15. Sollte eine Firewall aktiviert sein, kann eine Verbindung ebenfalls verhindert werden. Erlauben Sie den Zugriff auf das Netzwerk.
- Seite 10 16. Nach erfolgter Installation des Plug-In (ca. 1-2 Minuten/lokal) erscheint das Live-Videobild. 17. Die Erstinbetriebnahme der Kamera ist abgeschlossen.
- Seite 11 Falls kein DHCP-Server im System gefunden wird, lautet die Werkseinstellung der Kamera 192.168.1.xxx. Wählen Sie bei einer Direktverbindung Kamera - PC diesen Bereich für Ihren Computer aus: >192.168.1.xxx. Empfohlene App für NWB6210F: Wir empfehlen die Verwendung der folgenden App: IP Cam Viewer lite für iOS und Android...
-
Seite 12: Sprache Ändern
! Die Sprache kann im Menü unter [System] geändert werden. Wählen Sie unter [Language] eine Sprache aus. Die Sprachen befinden sich auf der Software-CD. Nach der Auswahl der Sprache (de für Deutsch) klicken Sie auf [Upload]. Indexa GmbH Paul-Böhringer-Str. 3,...
