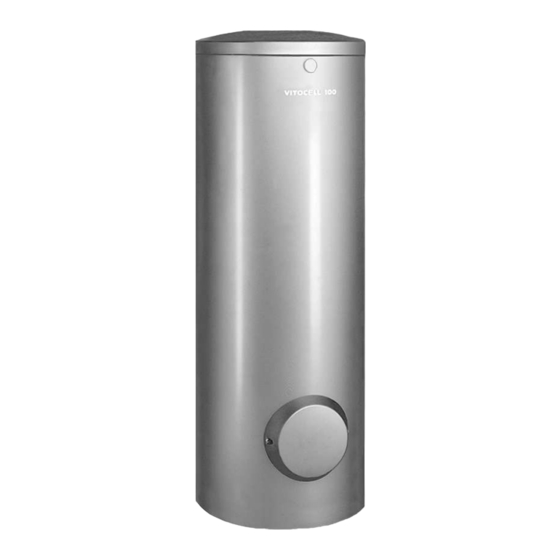

- Seite 1 Serviceanleitung für die Fachkraft Vitocell V 100 Typ CVA, 160 bis 1000 Liter Speicher Wassererwärmer VITOCELL V 100 Vitocell−V 100 300 Liter Inhalt Bitte aufbewahren! 5681 513 1/2003...
-
Seite 2: Allgemeine Informationen
Sicherheit von Menschen und an Bauteilen mit sicherheitstechnischer Sachwerten. Funktion sind unzulässig. ¨ Kennzeichnet wichtige Informa Bei Austausch müssen die passenden Original Einzelteile von Viessmann tionen für die Sicherheit von oder gleichwertige, von Viessmann Sachwerten. freigegebene Einzelteile verwendet werden. -
Seite 3: Inhaltsverzeichnis
Inhalt Inhaltsverzeichnis Seite Allgemeine Informationen Sicherheitshinweise ....................... Erstinbetriebnahme, Inspektion und Wartung Erstinbetriebnahme . -
Seite 4: Erstinbetriebnahme, Inspektion Und Wartung Erstinbetriebnahme
Erstinbetriebnahme, Inspektion und Wartung Erstinbetriebnahme Zur Inbetriebnahme des Speicher Wassererwärmers auch die Bedienungsanleitung beachten. 1. Speicher Wassererwärmer trink 2. Heiz− und trinkwasserseitige Ver wasserseitig befüllen. schraubungen und Elektro−Heiz einsatz (falls vorhanden) auf Dicht Hinweis! heit prüfen, falls erforderlich, Bis 500 Liter Inhalt: nachziehen. - Seite 5 Erstinbetriebnahme, Inspektion und Wartung Inspektion und Wartung (Fortsetzung) 160 bis 500 Liter Inhalt 3. Anodenschutzstrom mit Anodenprüfgerät prüfen 1. Deckel A, Wärmedämm Matte B (bei 500 Liter Inhalt 3 Wärmedämm−Matten) und Ther mometerfühler (falls vorhanden) abbauen. 2. Masseleitung C von der Steck zunge D ziehen.
-
Seite 6: Speicher Wassererwärmer Innen Reinigen
Erstinbetriebnahme, Inspektion und Wartung Inspektion und Wartung (Fortsetzung) 160 bis 500 Liter Inhalt 4. Speicher Wassererwärmer innen reinigen 1. Speicher Wassererwärmer trink wasserseitig entleeren. 2. 300 und 500 Liter Inhalt: Abdeckhaube A und Wärme dämm Matte B abbauen. 3. Flanschdeckel C abbauen. 4. -
Seite 7: Speicher Wassererwärmer Wieder In Betrieb Nehmen
Erstinbetriebnahme, Inspektion und Wartung Inspektion und Wartung (Fortsetzung) 160 bis 500 Liter Inhalt 5. Magnesiumanode prüfen und auswechseln (falls erforderlich) Magnesiumanode prüfen. Hinweis! Ist ein Anodenabbau auf 10 15 mm ∅ Bei beengten Platzverhältnissen festzustellen, empfehlen wir einen steht eine Kettenanode (Zubehör) Austausch der Magnesiumanode. -
Seite 8: H 750 Bis 1000 Liter Inhalt
Erstinbetriebnahme, Inspektion und Wartung Inspektion und Wartung (Forts.) 750 bis 1000 Liter Inhalt Gemäß DIN 1988 sind Besichtigung und (falls erforderlich) Reinigung spätestens zwei Jahre nach Inbetriebnahme und danach bei Bedarf durchzuführen. Hinweis! Wir empfehlen zusätzlich eine jährliche Funktionsprüfung der Magnesium anode. -
Seite 9: Magnesiumanode Prüfen Und Auswechseln
Erstinbetriebnahme, Inspektion und Wartung Inspektion und Wartung (Forts.) 750 bis 1000 Liter Inhalt 4. Speicher Wassererwärmer innen reinigen 1. Speicher Wassererwärmer trink wasserseitig entleeren. 2. Abdeckhaube A abbauen. 3. Flanschdeckel B abbauen. 4. Speicher Wassererwärmer vom Rohrsystem trennen, damit keine Reinigungsmittel und Verunreini gungen in das Rohrsystem gelangen können. - Seite 10 Erstinbetriebnahme, Inspektion und Wartung Inspektion und Wartung (Forts.) 750 bis 1000 Liter Inhalt 6. Speicher Wassererwärmer wieder in Betrieb nehmen 1. Speicher Wassererwärmer wieder an das Rohrnetz anschließen. 2. Neue Dichtungen A am Flansch deckel B einlegen. 3. Flanschdeckel B anbauen und Schrauben mit einem max.
-
Seite 11: Konformitätserklärung
Konformitätserklärung Konformitätserklärung für Speicher Wassererwärmer Wir, die Viessmann Werke GmbH & Co KG D 35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitocell V 100 mit den folgenden Normen Gemäß den Bestimmungen der übereinstimmt: Richtlinien DIN 4753 73/ 23/EWG AD Merkblätter... -
Seite 12: Einzelteillisten
A Typenschild 010 Wärmedämm Matte 011 Oberblech 012 Wärmedämm Matte Haube 013 Haube 015 Schriftzug Viessmann 016 Schriftzug Vitocell 028 Abdeckung Thermometer 029 Zentriertülle Nur bei Best. Nr. 3003 574 und 3003 595. Nur bei Best. Nr. 3003 701, 3003 702, 3003 703 und 3004 362. - Seite 13 Einzelteillisten Einzelteilliste (Fortsetzung) 160 bis 300 Liter Inhalt...
- Seite 14 007 Stellfuß 008 Thermometer 009 Wärmedämm Matte unten 010 Wärmedämm Matte oben II 011 Deckel 013 Haube mit Wärmedämmung 015 Schriftzug Viessmann 017 Wärmedämm Mantel 018 Haube mit Wärmedämmung 019 Wärmedämm Matte oben I 028 Abdeckung Thermometer Einzelteile ohne Abbildung...
- Seite 15 Einzelteillisten Einzelteilliste (Fortsetzung) 500 Liter Inhalt...
-
Seite 16: H 750 Bis 1000 Liter Inhalt
Einzelteillisten Einzelteilliste 750 bis 1000 Liter Inhalt Hinweise für Ersatzbestellungen! Best. Nr. und Herstell Nr. des Gerä tes (siehe Typenschild) sowie die Positionsnummer des Einzelteiles (aus dieser Einzelteilliste) angeben. Handelsübliche Teile sind im örtli chen Fachhandel erhältlich. Einzelteile 002 Deckel 003 Wärmedämm Matte oben 004 Wärmedämm Matte unten 005 Wärmedämm Mantel rechts... - Seite 17 Einzelteillisten Einzelteilliste (Fortsetzung) 750 bis 1000 Liter Inhalt...
-
Seite 18: Anhang
Anhang Produktkennwerte Speicherinhalt Liter 1000 Bereitschafts− kWh/24 h 1,55 1,70 1,95 2,80 3,23 3,57 Wärmeaufwand bei 45 K Temp.−Differenz Normkennwert Protokoll Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:... - Seite 20 Viessmann Werke GmbH & Co KG D 35107 Allendorf Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
