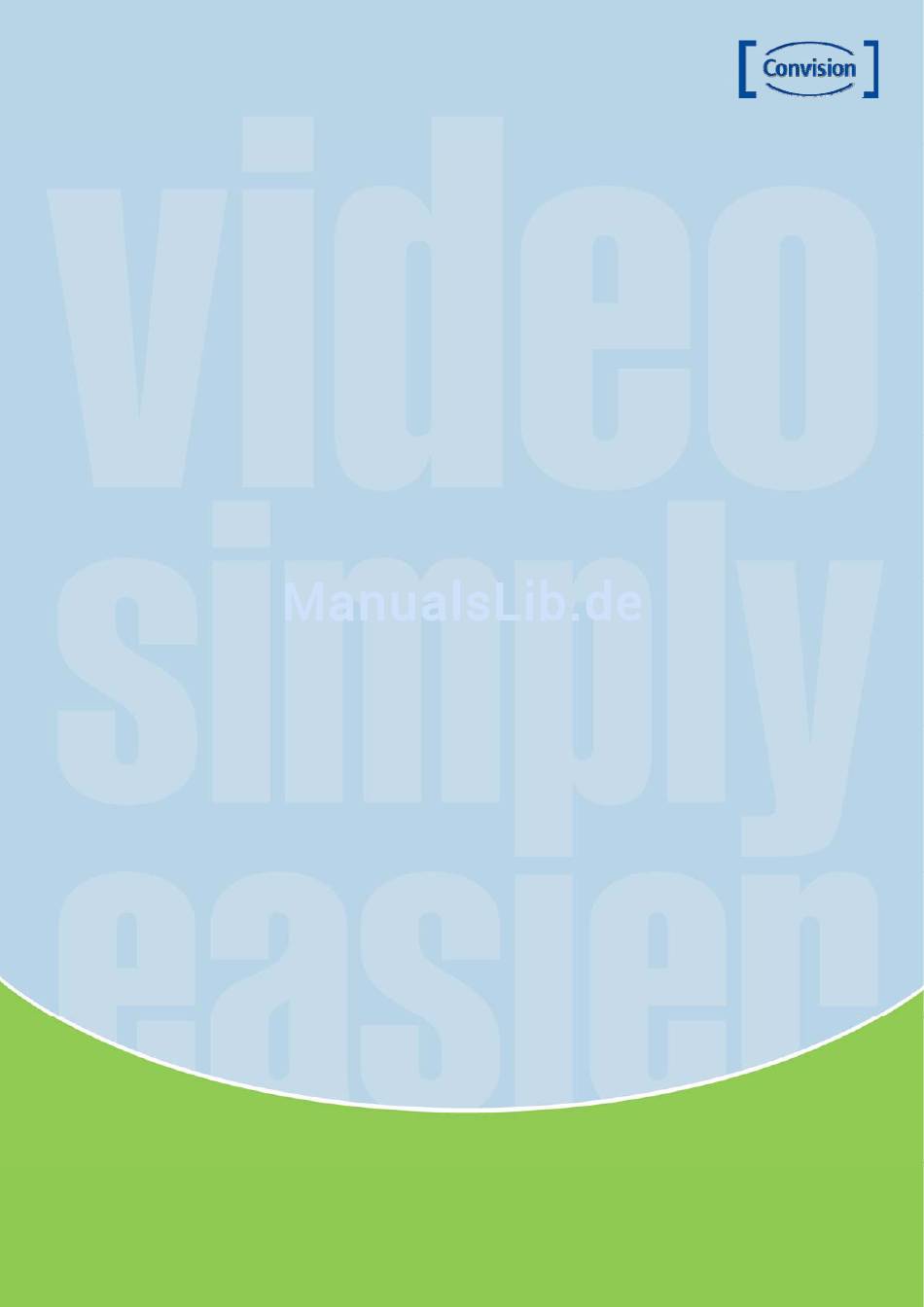

- Seite 1 Handbuch CC-6000 Stand: Januar 2011 Convision Systems GmbH Handbuch CC6000...
- Seite 2 Warnung vor gefährlicher elektrischer Spannung. Zur Wartung befolgen Sie bitte die Anweisungen des Handbuches. INFORMATION - Dieses Gerät entspricht den Richtlinien der Kategorie A für digitale Geräte, gemäß § Teil 15 der FCC- Richtlinien und der CE-Richtlinien. Diese Richtlinien dienen dem angemessenen Schutz gegen schädliche Störung wenn das Gerät in einer kommerziellen Umgebung genutzt wird.
- Seite 3 Warnung Die Kamera muss regelmäßig gewartet werden. Kontaktieren Sie bitte einen Spezialisten für die Inspektion. Benutzen Sie bitte Ihre Kamera bei einem Defekt nicht weiter Falls Sie Ihre Kamera bei Rauchentwicklung oder Überhitzung weiterbenutzen, kann ein Brand verursacht werden. Installieren Sie die Kamera nur auf einem haltfähigen Untergrund Bei nicht passendem Untergrund kann es zu Verletzungen kommen.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Beachten Sie Wichtige Schutzvorrichtung Vorsichtsmaßnahmen Einleitung Über das Benutzerhandbuch Eigenschaften Produkt und Zubehör Sensor Eingang Alarm Schnittstelle RS-232 Schnittstelle RS-422 / 485 Schnittstelle System Modus und Verbindungen Installation Video-Anschluss Audio-Anschluss Anschluss der seriellen Schnittstellen Anschluss von Sensor und Alarm-Geräten Stromanschluss Funktions-Überprüfung System Bedienung... -
Seite 5: Beachten Sie
- Schützen Sie die Kamera vor Feuchtigkeit und Staub. - Schützen Sie die Kamera vor direkter Sonneneinstrahlung. - Schützen Sie die Kamera vor Magnetfeldern und elektrischen Signalen. - Schützen Sie die Kamera vor Erschütterungen. - Schützen Sie die Kamera vor Regen. Manual CC-6000... -
Seite 6: Einleitung
Das Benutzerhandbuch stellt Informationen zur Installation und Bedienung zur Verfügung. Eigenschaften Der Convision CC-6000 ist ein Video- und Audioübertragungs-System basierend auf IP Netzwerk durch LAN, ADSL/VDSL, und Wireless LAN. Der Server arbeitet in einem der drei Modi: Encoder, Decoder und Duplex. Im Encoder Modus werden Video-Daten komprimiert und übertragen. -
Seite 7: Produkt Und Zubehör
Anschlussmöglichkeit für externe USB-Speicher Betriebssicherheit - Zuverlässiges Embedded System - Wiederinbetriebnahme, Doppel-Watchdog-Funktion Produkt und Zubehör CC-6000 System S/W CD & Benutzerhandbuch Wand-Halterung LAN Kabel Zubehör Funktionsbezeichnung Vorderansicht Manual CC-6000... - Seite 8 Sensor Sensor Eingang Alarm Relay Ausgang RS-422/485 Serieller Anschluss 2 (COM2) für PTZ Bedienung usw. Unterstützt RS-422 (COM2) und RS-485 Protokoll RS-232 Serieller Anschluss 1 (COM1) für PTZ Bedienung usw. Video Output Video Ausgang Video In Video Eingang Manual CC-6000...
-
Seite 9: Sensor Eingang
Alarm Schnittstelle Terminal Typ * Spannungs-Rate: 150VAC * Stromversorgung: 2A * Farbe: Grün Relais Typ * Schaltleistung: 0.5A 125VAC/1A 30VDC * Schaltnetzteil: Max 30W 62.5VA * Schaltspannung: Max 125VAC/60VDC Alarm –Ausgangs-Signal * NO Kontakt-Signal Verbindung zu externen Geräten Manual CC-6000... -
Seite 10: Rs-232 Schnittstelle
RS422 RX+ RS422 TX- or RS485 TRX- auswählbar mit S/W Setup RS422 TX+ or RS485 TRX+ auswählbar mit S/W Setup Verbindung zu externen Geräten RS-422 (4-Draht) RS-485 (2-Draht) CC-6000 Externes Gerät CC-6000 Externes Gerät TRX+ TRX- TRX+ TRX- Manual CC-6000... -
Seite 11: System Modus Und Verbindungen
System Modus und Verbindungen Der Convision CC-6000 arbeitet als Encoder und kann entweder im 1-zu-1 Modus oder im 1-zu-viele Modus betrieben werden. Folgende Kombinationen der Video, Audio und serieller Datenübertragung sind möglich: System Modus Video Audio Serielle Daten Encoder Übertragen Übertragen/Empfangen... - Seite 12 Seite limitiert ist, während mehr als eine Decoder Seite auf die Videodaten zugreifen möchte. # Cymanager Encoder Cymanager Site Remote Center Cymanager Encoder Decoder Der Cymanager ist ein Windows basiertes Remote Monitoring Programm für den Zugriff auf mehrere Encoder für Real-Time Monitoring oder zur Steuerung des Encoders und angeschlossenen Kameras. Manual CC-6000...
-
Seite 13: Installation
COM1 Schnittstelle des Remote Systems. Entsprechend werden die Kommandos an den COM2 Schnittstellen transparent weitergegeben. Anschluss von Sensor und Alarm-Geräten Verbinden Sie Sensor und Alarm Geräte mit den entsprechenden Anschlüssen. Stromanschluss Nach Kontrolle des Strombedarfs schließen Sie das benötigte Netzteil an den 12VDC Anschluss des Gerätes an. Manual CC-6000... -
Seite 14: Funktions-Überprüfung
DATA Grün blinkend Der vorhergehend gezeigte LED Status zeigt, dass der Encoder betriebsbereit ist ohne an einen Encoder angeschlossen zu sein. Sobald der Encoder angeschlossen ist, leuchtet die LINK LED grün und blinkt bei bestehender Video- oder Audio-Übertragung. Manual CC-6000... -
Seite 15: System Bedienung
5 Sekunden Orange blinkend Unsachgemäße Auflösung im Duplex Modus Keine Verbindung zum Remote System Grün Verbindung zum Remote LINK System Orange Illegale Verbindung (nicht unterstützte Kombination von System-Modi) Grün Daten Übertragung läuft … DATA Data Loss Keine Datenübertragung Manual CC-6000... -
Seite 16: Fehlerbehebung
Bei nicht sachgemäßer Verbindung funktioniert das Gerät nicht ordnungsgemäß. Bei Aufrechterhaltung der Verbindung wird eine Fehlerbehebung zur Korrektur angezeigt. Verbindungsfehler können unter folgenden Bedingungen auftreten: Inkompatibles Media Protokoll zwischen zwei Systemen Andere nicht autorisierte Verbindungen Bei Verbindungsfehlern blinkt die LINK LED orange. Manual CC-6000...
