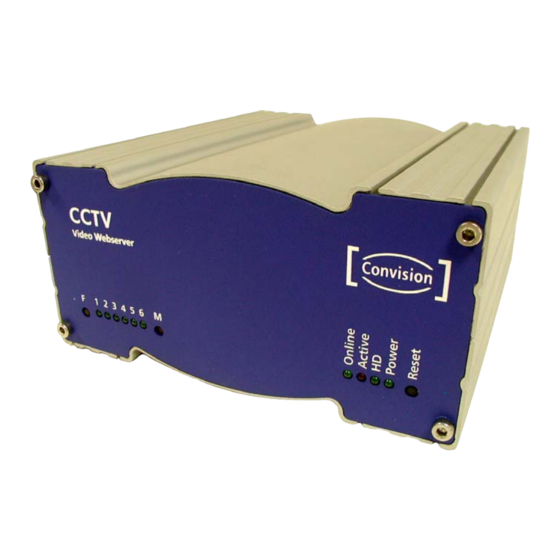

Convision V600+ Serie Installationsanleitung

Convision V600+ Serie Installationsanleitung

Ip - videoserver
Verfügbare Sprachen

Verfügbare Sprachen

Installation der Convision
gültig für V600+/V4000/V800/V1200/V1600 Serien und alle Hybrid Serien
1. Die Stromversorgung der Convision IP-Videoserver
Schließen Sie den 12V-DC Stecker (DC = Gleichstrom) des Verbindungskabels am
Netzteil an die Power 12V-DC-Buchse Ihres Convision Gerätes an. Verbinden Sie
das mitgelieferte Netzteil über das Netzkabel mit Ihrer Spannungsversorgung.
Betätigen Sie den Power-Schalter auf der Rückseite des Gerätes. Die LED Power
leuchtet jetzt.
Convision V1600 Serie
Convision V600+ Serie
♦ Schließen Sie das Netzteil entsprechend der Zeichnung an.
♦ Schalten Sie das Convision Gerät ein. Der Schalter befindet sich neben dem
Anschluss für das Netzteil.
♦ Die Power-LED an der Frontseite leuchtet jetzt.
♦ Wenn keine IP-Adresse vergeben ist, blinkt die Status-LED im Sekundentakt.
(Wenn ein DHCP-Server im Netzwerk vorhanden ist, wird automatisch eine IP-
Adresse vergeben).
IP - Videoserver
- 1 -
Anschluss Netzteil
loading

Inhaltszusammenfassung für Convision V600+ Serie

  • Seite 1 Anschluss Netzteil Convision V600+ Serie ♦ Schließen Sie das Netzteil entsprechend der Zeichnung an. ♦ Schalten Sie das Convision Gerät ein. Der Schalter befindet sich neben dem Anschluss für das Netzteil. ♦ Die Power-LED an der Frontseite leuchtet jetzt. ♦ Wenn keine IP-Adresse vergeben ist, blinkt die Status-LED im Sekundentakt.
  • Seite 2 Die Frontanzeige der Convision V1600 Serie Schalter 1 Schalter 2 Convision V4000, V800, V1600 ♦ Schalter 1: Auslösen einer Aktion, siehe Handbuch. ♦ Reset: Öffnung im LED-Feld, durch Betätigen wird ein Reset durchgeführt. Das Gerät wird neu gestartet und initialisiert. Die Taste ist versenkt um versehentliches Betätigen auszuschließen.
  • Seite 3 3. Die Frontanzeige Convision V600+ / Hybrid Serie Convision V600+ / Hybrid Serie ♦ Schalter F: Auslösen einer Aktion, siehe Handbuch. ♦ Schalter Reset: durch Betätigen wird ein Reset durchgeführt. Das Gerät wird neu gestartet und initialisiert. Die Taste ist versenkt um versehentliches Betätigen auszuschließen.
  • Seite 4: Anschließen Von Kameras

    4. Anschließen von Kameras Convision V1600 Serie Anschluss Kameras Convision V600+ Serie Schließen Sie jede Kamera an einen der BNC-Eingänge an. Die Kameras müssen über ein eigenes Netzteil mit Spannung versorgt werden. Die Kamera-LEDs leuchten, nachdem die Kameras vom System erkannt wurden.
  • Seite 5 Anschluss Netzwerk Convision V600+ Serie ♦ Verbinden Sie das Convision Gerät (LAN-Buchse) mit einem Twisted Pair-Kabel mit einem Hub oder Switch in Ihrem LAN. ♦ Oder verbinden Sie das Gerät (Ethernet-Buchse) mit einem Cross-Connect-Kabel direkt mit der Netzwerkkarte eines Rechners.
  • Seite 6 Unter WindowsNT/2000/XP cmd /k ipconfig Beispiel: Der Rechner hat die IP-Adresse 192.168.0.82. Die Netzmaske ist 255.255.255.0. Damit ist festgelegt, dass sich die IP-Adressen in der vierten Zahl unterscheiden dürfen. Im LAN gibt es IP-Adressen von 192.168.0.1 bis 192.168.0.254. Sie können dem Gerät eine beliebige freie IP-Adresse aus diesem Bereich geben. Achtung: Wenn Sie sich in einem Firmennetzwerk befinden wenden Sie sich an ihren Systemadminstrator! Um festzustellen, ob in Ihrem privaten Netzwerk eine IP-Adresse schon vergeben ist,...
  • Seite 7 ♦ Zum Vergeben der IP-Adresse rufen Sie das Convision IPSetup-Programm „IPSETUP.EXE“ auf. ♦ Nach einer gewissen Zeit zeigt das Programm die Convision Geräte an. Klicken Sie auf den Eintrag und anschließend auf konfigurieren. ♦ Tragen Sie eine IP-Adresse für das Gerät ein.
  • Seite 8 6. Anschluss der I/O Kontakte Convision V1600 Serie Anschluss I/O Kontakte Convision V600+ / Hybrid Serie Die Ausgänge sind Relais mit Wechselschaltung: „normally open“ (NO) und „normally closed“ (NC). An den Ausgängen kann zum Beispiel eine Signalleuchte oder andere 12V- Signalgeber (z.B.
  • Seite 9 7. Anschließen von Dome/PTZ Kameras Convision V1600 Serie COM2 RS485 COM1 RS232 Convision V600+ / Hybrid Serie ♦ COM 1 RS232: Serielle Schnittstelle: zur Steuerung externer Geräte, wie z.B. einer steuerbaren Kamera. ♦ COM 2 RS485: Serielle Schnittstelle: zur Steuerung externer Geräte.
  • Seite 10 Anschluss externer Festplatten Convision V600+ / Hybrid Serie Es können nur externe IEEE1394 (Firewire) Festplatten an die Convision Geräte angeschlossen werden. Schließen Sie die Festplatte(n) an das Gerät an, ein Neustart ist nicht erforderlich. Unter dem Menü: Konfiguration/HD-Manager können Sie der neuen Festplatte eine Bezeichnung zuweisen.
