Bedienungsanleitung
8
Drucksensoren DW35311x / DW36311x

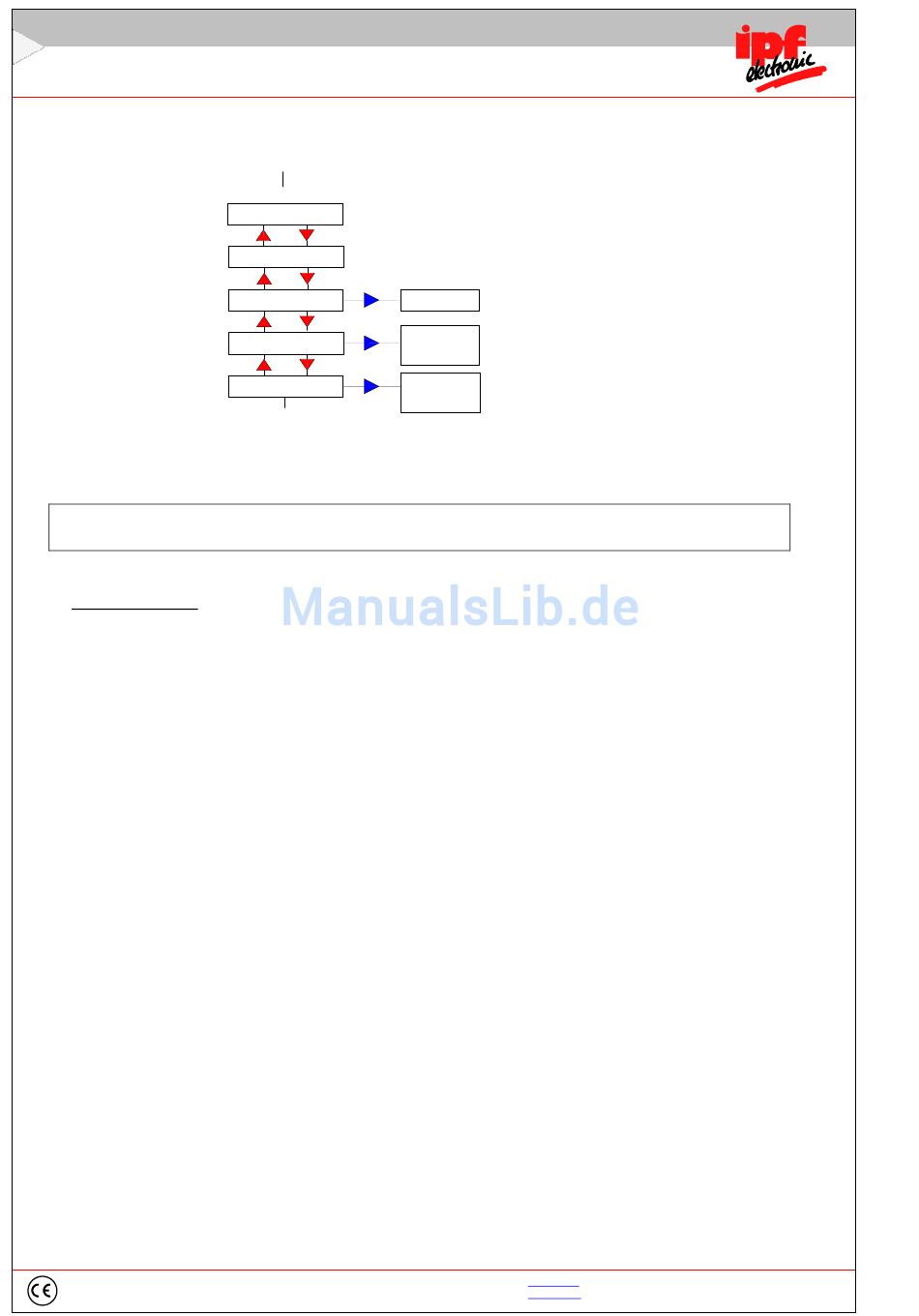

Menü Analog ( Nur aktiv, wenn in OU 2 ein Analogsignal gewählt wurde)
Funktionsweisen der Schaltausgänge
Anmerkungen:
• Die dargestellten Beispiele und Beschreibungen des Schaltausgangs (SP-1) beziehen
sich auf die Schaltfunktion „Schließer" (no). Bei programmierter Schaltfunktion „Öff-
ner" (nc) kehren sich die Zustände entsprechend um.
• Der Mindestabstand zwischen den Schaltausgängen (SP.1 und rSP.1) ist vom System
auf 1% des Nenndruckes festgelegt.
• Die kleinste einstellbare Hysterese ist vom System auf 1% des Nenndruckes festge-
legt.
• Alle Beispiele lassen sich auch auf den Ausgang 2 anwenden, wenn dieser als
Schaltausgang (SP-2) programmiert ist.
ipf electronic gmbh
Ou2 = Analog-Ausgang
ASP
Analog Start-Punkt
AEP
Analog End-Punkt
dAA
FOuA
EdA
Kalver Str. 25-27
Tel +49 2351/9365-0
D-58515 Lüdenscheid
Fax +49 2351/9365-19
Dämpfung
2.50
Analog-Ausgang
Fehler-Signal
<3.6
Analog-Ausgang
>22
( nur bei 4-20 / 20-4 mA )
Ed.on
Error Anzeige
Analog-Ausgang
Ed.oF
( nur bei 4-20 / 20-4 mA )
www.ipf.de
info@ipf.de
Änderungen vorbehalten!
Stand: Januar 2016
