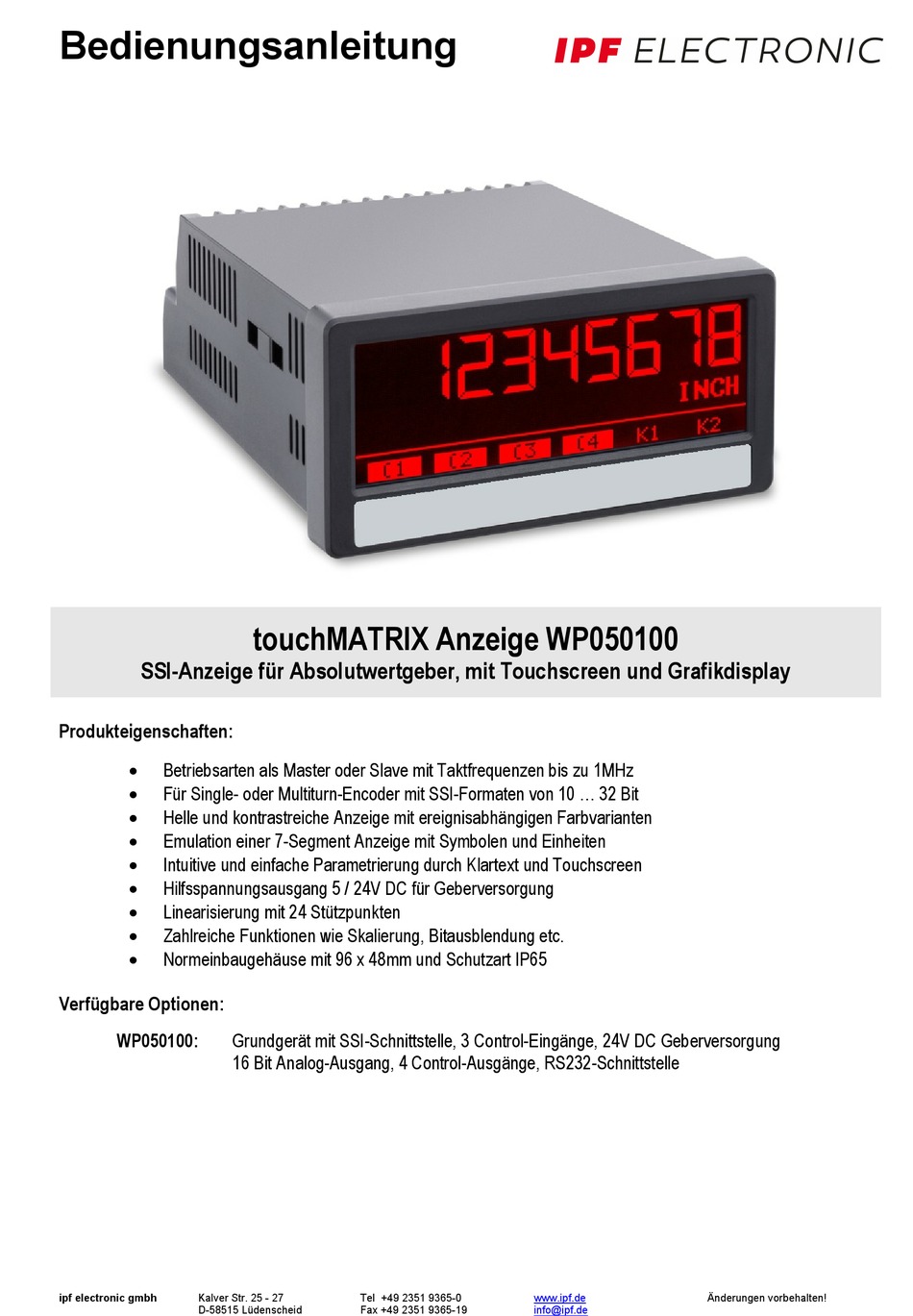

Bedienungsanleitung
SSI-Anzeige für Absolutwertgeber, mit Touchscreen und Grafikdisplay
Produkteigenschaften:
Betriebsarten als Master oder Slave mit Taktfrequenzen bis zu 1MHz
Für Single- oder Multiturn-Encoder mit SSI-Formaten von 10 ... 32 Bit
Helle und kontrastreiche Anzeige mit ereignisabhängigen Farbvarianten
Emulation einer 7-Segment Anzeige mit Symbolen und Einheiten
Intuitive und einfache Parametrierung durch Klartext und Touchscreen
Hilfsspannungsausgang 5 / 24V DC für Geberversorgung
Linearisierung mit 24 Stützpunkten
Zahlreiche Funktionen wie Skalierung, Bitausblendung etc.
Normeinbaugehäuse mit 96 x 48mm und Schutzart IP65
Verfügbare Optionen:
WP050100:
ipf electronic gmbh
Kalver Str. 25 - 27
D-58515 Lüdenscheid

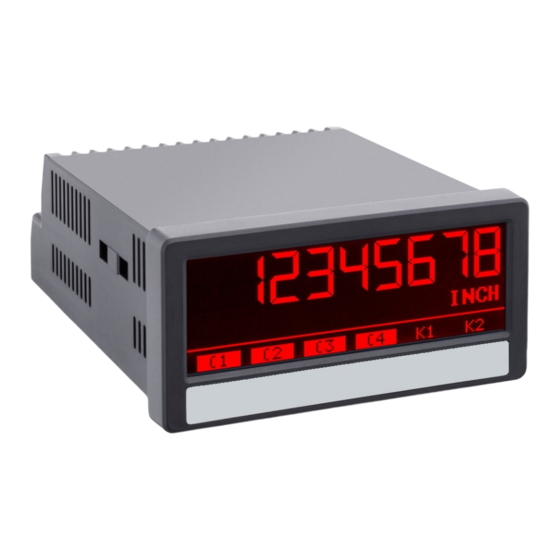

touchMATRIX Anzeige WP050100
Grundgerät mit SSI-Schnittstelle, 3 Control-Eingänge, 24V DC Geberversorgung
16 Bit Analog-Ausgang, 4 Control-Ausgänge, RS232-Schnittstelle
Tel +49 2351 9365-0
Fax +49 2351 9365-19
www.ipf.de
info@ipf.de
Änderungen vorbehalten!
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ipf electronic touchMATRIX Anzeige WP050100
Inhaltszusammenfassung für ipf electronic touchMATRIX Anzeige WP050100
- Seite 1 Bedienungsanleitung touchMATRIX Anzeige WP050100 SSI-Anzeige für Absolutwertgeber, mit Touchscreen und Grafikdisplay Produkteigenschaften: Betriebsarten als Master oder Slave mit Taktfrequenzen bis zu 1MHz Für Single- oder Multiturn-Encoder mit SSI-Formaten von 10 … 32 Bit Helle und kontrastreiche Anzeige mit ereignisabhängigen Farbvarianten ...
-
Seite 2: Beschreibung
Version: Beschreibung: Juli 2017 Erste Version / Auflage Dezember 2017 Scale Units erweitert / Korrekturen WP050100 Stand: 12/2017 Seite 2 / 48... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheit und Verantwortung ................... 4 1.1. Allgemeine Sicherheitshinweise ................ 4 1.2. Bestimmungsgemäße Verwendung ..............4 1.3. Installation......................5 1.4. Reinigungs-, Pflege- und Wartungshinweise ............ 5 2. Allgemeines ......................... 6 2.1. Betriebsart ......................6 2.2. Funktionsdiagram ..................... 6 3. Elektrische Anschlüsse ....................7 DC-Spannungsversorgung ................ -
Seite 4: Sicherheit Und Verantwortung
Sicherheit und Verantwortung 1.1. Allgemeine Sicherheitshinweise Diese Beschreibung ist wesentlicher Bestandteil des Gerätes und enthält wichtige Hinweise bezüglich Installation, Funktion und Bedienung. Nichtbeachtung kann zur Beschädigung oder zur Beeinträchtigung der Sicherheit von Menschen und Anlagen führen! Bitte lesen Sie vor der ersten Inbetriebnahme des Geräts diese Beschreibung sorgfältig durch und beachten Sie alle Sicherheits- und Warnhinweise! Bewahren Sie diese Beschreibung für eine spätere Verwendung auf. -
Seite 5: Installation
Monteur. Im regulären Betrieb sind für das Gerät keinerlei Wartungsmaßnahmen erforderlich. Bei unerwarteten Problemen, Fehlern oder Funktionsausfällen muss das Gerät an die ipf electronic gmbh geschickt und dort überprüft sowie ggfs. repariert werden. Ein unbefugtes Öffnen und Instandsetzen kann zur Beeinträchtigung oder gar zum Ausfall der vom Gerät unterstützten Schutzmaßnahmen führen. -
Seite 6: Allgemeines
Allgemeines Das SSI Anzeige Gerät ist für den Schalttafeleinbau konzipiert. Durch die Intuitive Bedienung, die umfangreichen Funktionen und Optionen ist es universell einsetzbar. 2.1. Betriebsart Grundsätzlich sind alle Funktionen im Parameter-Menu zu konfigurieren. Das Gerät kann in folgenden Betriebsarten verwendet werden: •... -
Seite 7: Elektrische Anschlüsse
Elektrische Anschlüsse Die Klemmen sollten mit einem Schlitz-Schraubendreher (Klingenbreite 2mm) angezogen werden. 3.1. DC-Spannungsversorgung Über die Klemmen 1 und 2 kann das Gerät mit einer Gleichspannung zwischen 18 und 30V DC versorgt werden. Die Stromaufnahme hängt u.a. von der Höhe der Versorgungsspannung und der Einstellung ab und liegt bei ca. -
Seite 8: Ssi-Eingänge
3.3. SSI-Eingänge An Klemme 5, 6, 7 und 8 steht der Anschluss für SSI Signale zur Verfügung. Die Grundeinstellungen müssen im Menu SSI PROPERTIES eingestellt werden. Im MODE Slave werden CLK, /CLK und DATA, /DATA überwacht. Im MODE Master werden nur die Spuren DATA, /DATA überwacht. -
Seite 9: Control-Eingänge
3.4. Control-Eingänge An Klemme 10, 11 und 12 stehen drei Control-Eingänge mit HTL PNP Charakteristik zur Verfügung. Diese Eingänge sind im COMMAND MENU konfigurierbar und werden für extern auszulösende Funktionen wie z. B. Umschaltung der Anzeige, Tastensperre des Touchscreens oder zum Lösen der Selbsthaltung von Control- und Relais-Ausgängen verwendet. -
Seite 10: Analog-Ausgang
3.5. Analog-Ausgang An Klemme 13 und 14 / 15 steht ein 16 Bit Analog-Ausgang zur Verfügung. Dieser Ausgang ist im ANALOG MENU konfigurier- und skalierbar. Folgende Konfiguration ist möglich: • Spannungs-Ausgang: -10 … +10V • Strom-Ausgang: 0 … 20mA • Strom-Ausgang: 4 …... -
Seite 11: Serielle Schnittstelle
3.6. Serielle Schnittstelle An Klemme 16,17 und 18 steht eine Serielle Schnittstelle (RS232) zur Verfügung. Diese Schnittstelle ist im SERIAL MENU konfigurierbar. Die RS232-Schnittstelle kann wie folgt verwendet werden: Zur Parametrierung des Gerätes bei Inbetriebnahme Zum Ändern von Parametern während des Betriebes ... -
Seite 12: Bedienung / Touchscreen
Bedienung / Touchscreen 4.1. Anzeigedarstellung für Parametrierung Die einzelnen Parameter-Menus und deren Parameter sind in Kapitel 5 beschrieben. Parametrierung des Gerätes: Um Geräteparameter einstellen zu können, muss der Touchscreen für 3 Sekunden gedrückt werden. Menu auswählen: Über die Pfeiltasten kann das gewünschte Parameter-Menu ausgewählt und mit „OK“... -
Seite 13: Anzeigedarstellung Im Betrieb
4.2. Anzeigedarstellung im Betrieb Im Betrieb stehen folgende Anzeigen zur Verfügung. Abhängig von der Geräteausführung (Optionen) werden nur bestimmte Darstellungen angezeigt. Anzeige mit Einheit und Statuszeile Um zur nächsten Anzeige zu gelangen, muss der Touchscreen angetippt werden. Anzeige Single- und Multiturn-Wert Anzeigewert zu Diagnosezwecken –... -
Seite 14: Fehlermeldungen
Fehlermeldungen ERROR: MAXIMUM DISPLAY VALUE Anzeigewert ist größer als + 99.999.999 ERROR: MINIMUM DISPLAY VALUE Anzeigewert ist kleiner als - 99.999.999 ERROR: SSI ERROR BIT SET Das Error-Bit des SSI-Gebers ist gesetzt. Im Fehlerfall wird das Messergebnis auf „0“ gesetzt. Im Fehlerfall wird der Analogausgang mit 0V bzw. -
Seite 15: Parameter / Menu-Übersicht
Parameter / Menu-Übersicht Dieser Abschnitt zeigt die Übersicht der einzelnen Menüs und deren Parameter. Der Menüname ist jeweils fett geschrieben, die zugehörigen Parameter sind direkt unter dem Menünamen angeordnet. Abhängig von der Geräteausführung (Optionen) und der gewählten Betriebsart, werden nur bestimmte Menüs angezeigt. - Seite 16 Menu / Parameter Menu / Parameter PRESELECTION VALUES SERIAL MENU PRESELECTION 1 UNIT NUMBER PRESELECTION 2 SERIAL BAUD RATE PRESELECTION 3 SERIAL FORMAT PRESELECTION 4 SERIAL INIT SERIAL PROTOCOL PRESELECTION 1 MENU SERIAL TIMER MODE 1 SERIAL VALUE HYSTERESIS 1 ANALOG MENU PULSE TIME 1 OUTPUT TARGET 1...
-
Seite 17: General Menu
5.1. General Menu DISPLAY FORMAT Mit diesem Parameter wird das gewünschte Anzeigenformat gewählt. Der Dezimalpunkt stellt sich bei Formatwahl 999999:59 oder 9999:59:59 automatisch ein. 99999999 Ohne Formatanpassung 999999:59 Anzeige in Winkel-Minuten / Sekunden 9999:59:59 Anzeige in Winkel-Minuten : Sekunden FACTOR (Multiplikationsfaktor) Dieser Parameter definiert den Faktor, mit dem das Ergebnis der Verknüpfung verrechnet wird. - Seite 18 Fortsetzung „General Menu“: SCALE UNITS (Anzeige Maßeinheit) Dieser Parameter legt fest, welche Einheit auf dem Display angezeigt wird und beeinflusst den Anzeigewert nicht. Der Dezimalpunkt für Nachkommstellen wird im Parameter DECIMAL POINT eingestellt. inch Default feet Stueck Grad degree Min:Sec 10 M:S 11 % 12 mbar...
- Seite 19 Fortsetzung „General Menu“: LINEARIZATION MODE Dieser Parameter definiert die Linearisierungsfunktion. Hinweise im Kapitel 6.1 beachten. Keine Linearisierung Linearisierung im 1. Quadranten QUADRANT Linearisierung in allen 4 Quadranten QUADRANT PIN PRESELECTION (Zugriffssperre Vorwahlen) Dieser Parameter legt den PIN-Code für die Zugriffsperre für die Schnellstartfunktion zur Eingabe der Vorwahlwerte im Menu PRESELECTION VALUES fest (Notfall –...
-
Seite 20: Ssi Properties
5.2. SSI Properties MODE SSI Einstellung der Betriebsart: Maser oder Slave MASTER Master-Betrieb: Takt für SSI-Geber wird vom Gerät SLAVE Slave-Betrieb: Takt für SSI-Geber kommt vom externen Master ENCODER RESOLUTION Auflösung des SSI-Gebers (Gesamtzahl aller Bits) Kleinster Wert Default Wert Größter Wert BITS PER RESOLUTION Bitauflösung für Singleturngeber... -
Seite 21: Maximale Messzeit In Sekunden
Fortsetzung „SSI Properties“: HIGH BIT (für Bit-Ausblendung) Definiert das höchste, auszuwertende Bit (MSB) der Bit Ausblendung. Sollen alle Bits ausgewertet werden, muss HIGHT BIT auf die vorgegebene Gesamtbitzahl eingestellt sein. Kleinster Wert Default Wert Größter Wert LOW BIT (für Bit-Ausblendung) Definiert das niedrigste, auszuwertende Bit (LSB) der Bit-Ausblendung. - Seite 22 Fortsetzung „SSI Properties“: ERROR BIT Definiert die Geberüberwachung und das Error-Bit Kein Error-Bit vorhanden. Überprüfung auf angeschlossenen Geber ist ausgeschalten. … Position des auszuwertenden Error-Bits. Überprüfung auf angeschlossenen Geber ist eingeschaltet. ERROR POLARITY Definiert die Polarität des Error Bits im Fehlerfall Bit ist Low im Fehlerfall Bit ist High im Fehlerfall WP050100...
-
Seite 23: Preselection Values
5.3. Preselection Values In diesem Menu werden die Vorwahlwerte bzw. Schaltpunkte eingestellt. Die Vorwahlwerte / Schaltpunkte bezieht sich immer auf den Anzeigewert. PRESELECTION 1 Vorwahl / Schaltpunkt 1 -99999999 Kleinster Vorwahlwert 1000 Default Wert +99999999 Größter Vorwahlwert PRESELECTION 2 Vorwahl / Schaltpunkt 2 -99999999 Kleinster Vorwahlwert 2000... -
Seite 24: Preselection 1 Menu
5.4. Preselection 1 Menu MODE 1 Schaltbedingung für Vorwahl 1. Ausgang / Relais / Anzeige schalten nach folgender Bedingung: Betrag vom Anzeigewert größer oder gleich Betrag von PRESELECTION 1 Mit HYSTERESIS 1 ungleich 0 ergibt sich folgende Schaltbedingung: 0 |RESULT|>=|PRES| Anzeigewert >= PRESELECTION 1 ... - Seite 25 Fortsetzung „Preselection 1 Menu“: HYSTERESIS 1 Hysterese zur Definition des Abschaltpunktes für die Schaltbedingung von Vorwahl 1. Keine Schalthysterese … 9999 Schalthysterese von 99999 PULSE TIME 1 (S) Dauer des Wischimpulses für die Schaltbedingung von Vorwahl 1. 0,000 Kein Wischimpuls (Statisches Signal) …...
- Seite 26 Fortsetzung „Preselection 1 Menu“: START UP DELAY 1 (S) Anlaufüberbrückung für die Schaltbedingung von Vorwahl 1. Zeitfenster bis zur Scharfstellung der Überwachungsfunktion. Diese Einstellung gilt nur bei Schaltbedingungen |RESULT|<=|PRES| oder RESULT<=PRES und nur für Betriebsart SPEED und PROCESS TIME. (Start Up Delay 3 und 4 haben eine automatische Anlaufüberbrückung). 0.000 Keine Anlaufüberbrückung …...
-
Seite 27: Preselection 2 Menu
Preselection 2 Menu MODE 2 Schaltbedingung für Vorwahl 2, siehe PRESELECTION 1 MENU (außer Schleppvorwahl). siehe PRESELECTION 1 MENU Schleppvorwahl 2: RES>=PRES- Anzeigewert größer oder gleich PRESELECTION 1 – PRESELECTION 2 TRAIL PRESELECTION 2 ist die Schleppvorwahl von PRESELECTION 1 HYSTERESIS 2 Schalthysterese für die Schaltbedingung von Vorwahl 2, siehe PRESELECTION 1 MENU. -
Seite 28: Preselection 3 Menu
Preselection 3 Menu MODE 3 Schaltbedingung für Vorwahl 3, siehe PRESELECTION 1 MENU (außer Schleppvorwahl siehe PRESELECTION 1 MENU Schleppvorwahl 3: RES>=PRES- Anzeigewert größer oder gleich PRESELECTION 4 – PRESELECTION 3 TRAIL PRESELECTION 3 ist die Schleppvorwahl von PRESELECTION 4 HYSTERESIS 3 Schalthysterese für die Schaltbedingung von Vorwahl 3, siehe PRESELECTION 1 MENU. -
Seite 29: Preselection 4 Menu
5.7. Preselection 4 Menu Bei aktivem BATCH MODE reagiert Preselection Value 4 nur auf den Wert des Batchcounter. MODE 4 Schaltbedingung für Vorwahl 4, siehe PRESELECTION 1 MENU (außer Schleppvorwahl). siehe PRESELECTION 1 MENU. Schleppvorwahl 4: RES>=PRES- Anzeigewert größer oder gleich PRESELECTION 3 – PRESELECTION 4 TRAIL PRESELECTION 4 ist die Schleppvorwahl von PRESELECTION 3 HYSTERESIS 4... -
Seite 30: Serial Menu
5.8. Serial Menu In diesem Menü werden die Grundeinstellungen für die serielle Schnittstelle definiert. UNIT NUMBER Mit diesem Parameter können serielle Geräteadressen eingestellt werden. Den Geräten können Adressen zwischen 11 und 99 zugeordnet werden. Adressen die eine „0“ enthalten sind nicht erlaubt, da diese als Gruppen-bzw. - Seite 31 Fortsetzung „Serial Menu“: SERIAL PROTOCOL Legt die Zeichenfolge für eine Befehls- oder Zeitgesteuerte Übertragungen fest (xxxxxxx = Wert SERIAL VALUE). Bei Vorgabe 1 entfällt die Unit Nr. und die Übertragung beginnt direkt mit dem Messwert, was einen schnelleren Übertragungszyklus ermöglicht. Sendeprotokoll = Unit Nr., +/-, Daten, LF, CR Sendeprotokoll = +/-, Daten, LF, CR SERIAL TIMER (S)
-
Seite 32: Analog Menu
5.9. Analog Menu In diesem Menü werden die Grundeinstellungen für den Analog Ausgang definiert. ANALOG FORMAT Dieser Parameter definiert die Ausgangs Charakteristik. Beim Ausgangsformat (-10 … +10 V), folgt die Polarität des Ausgangs dem Vorzeichen in der Anzeige (nur bei Betriebsart COUNTER) Der Analog-Ausgang ist proportional zum Anzeigewert. -
Seite 33: Command Menu
5.10. Command Menu INPUT 1 ACTION (Funktion Eingang 1) Dieser Parameter legt die Steuerfunktion des Eingangs „Ctrl. In 1“ fest Keine Funktion. RESET/SET VALUE Übernahme der aktuellen SSI-Position in den Parameter „SSI-Offset“ FREEZE Einfrieren des Display Wertes KEY LOCK Tastensperre: Touchscreen LOCK RELEASE Selbsthaltung aller Ausgänge / Relais lösen (d) (s) - Seite 34 Fortsetzung „Command Menu“: INPUT 1 CONFIG Dieser Parameter legt das Schaltverhalten für „Ctrl. In 1“ fest. ACTIVE LOW Aktivierung bei „LOW“ (statisch) ACTIVE HIGH Aktivierung bei „HIGH“ (statisch) RISING EDGE Aktivierung bei ansteigende Flanke FALLING EDGE Aktivierung bei abfallende Flanke INPUT 2 ACTION Dieser Parameter legt die Steuerfunktion des Eingangs Ctrl.
-
Seite 35: Display Menu
5.11. Display Menu Parameteränderungen sind erst nach dem Verlassen der Menu-Auswahl aktiv. COLOR Dieser Parameter legt die Farbe der Anzeige fest. Die Farbe kann durch die ereignisabhängige Farbumschaltung im PRESELECTION 1 … 4 MENU verändert werden. 0 RED Die Anzeige leuchtet rot 1 GREEN Die Anzeige leuchtet grün 2 YELLOW... -
Seite 36: Linearization Menu
5.12. Linearization Menu In diesem Menü werden die Linearisierungspunkte definiert. Die Linearisierung ist nur in der Betriebsart SPEED, PROCESS TIME oder COUNTER möglich. Dieses Menü wird nur angezeigt, wenn im GENERAL MENU der entsprechende LINEARIZATION MODE ausgewählt ist. Beschreibung und Beispiele der Linearisierungsfunktion siehe Anhang. P1(X) …... -
Seite 37: Anhang
Anhang 6.1. Auslesen von Daten über serielle Schnittstelle Die im SERIAL MENU definierten Codestellen (SERIAL VALUE) können jederzeit von einem PC oder einer SPS seriell ausgelesen werden. Die Kommunikation dieser Geräte basiert auf dem Drivecom- Protokoll entsprechend ISO 1745. Der Anfrage-String zum Auslesen von Daten lautet: EOT = Steuerzeichen (Hex 04) AD1 = Geräteadresse, High Byte AD2 = Geräteadresse, Low Byte... -
Seite 38: Parameterliste / Serielle Codes
6.2. Parameterliste / Serielle Codes Menue Name Serial Code Min Default Stellen Zeichen 0 GENERAL MENU DISPLAY FORMAT 1 GENERAL MENU FACTOR 1 -99999999 99999999 2 GENERAL MENU DIVIDER 2 -99999999 99999999 3 GENERAL MENU ADDITIVE VALUE 3 -99999999 99999999 4 GENERAL MENU DECIMAL POINT 5 GENERAL MENU... - Seite 39 Menue Name Serial Code Min Default Stellen Zeichen 52 PRESELECTION 2 MENU __ 53 PRESELECTION 2 MENU __ 54 PRESELECTION 3 MENU MODE 3 55 PRESELECTION 3 MENU HYSTERESIS 3 99999 56 PRESELECTION 3 MENU PULSE TIME 3 (S) 60000 57 PRESELECTION 3 MENU OUTPUT TARGET 3 58 PRESELECTION 3 MENU OUTPUT POLARITY 3 59 PRESELECTION 3 MENU OUTPUT LOCK 3...
- Seite 40 Menue Name Serial Code Min Default Stellen Zeichen 106 DISPLAY MENU 107 DISPLAY MENU 108 DISPLAY MENU 109 LINEARIZATION MENU P1(X) -99999999 99999999 110 LINEARIZATION MENU P1(Y) -99999999 99999999 111 LINEARIZATION MENU P2(X) -99999999 99999999 112 LINEARIZATION MENU P2(Y) -99999999 99999999 113 LINEARIZATION MENU P3(X) -99999999 99999999 114 LINEARIZATION MENU P3(Y)
-
Seite 41: Serielle Codes Der Commands
Serielle Codes der Commands: Serial Code Command RESET/SET FREEZE DISPLAY TOUCH DISABLE CLR LOCK CLR MIN MAX SERIAL PRINT TEACH PRES 1 TEACH PRES 2 TEACH PRES 3 TEACH PRES 4 SCROLL_DISPLAY CLEAR LOOP TIME START PRESELCETION ACTIVATE DATA STORE EEPROM TESTPROGRAMM WP050100 Stand: 12/2017... -
Seite 42: Linearisierung
6.3. Linearisierung Mit Hilfe dieser Funktion kann ein lineares Eingangssignal in eine nichtlineare Darstellung umgewandelt werden (oder umgekehrt). Es stehen bis zu 24 Linearisierungspunkte zur Verfügung, die über den gesamten Wandlungsbereich in beliebigen Abständen verteilt werden können. Zwischen 2 vorgegebenen Koordinaten findet automatisch eine lineare Interpolation statt. Es empfiehlt sich, an Stellen mit starker Kurvenkrümmung möglichst viele Punkte zu setzen, wohingegen an Stellen mit schwacher Krümmung nur wenige Punkte ausreichend sind. - Seite 43 Anwendungsbeispiel Linearisierung: Das untenstehende Bild zeigt eine Wasserschleuse, bei welcher die Öffnungsweite über einen Drehgeber erfasst und zur Anzeige gebracht werden soll. Der Geber erzeugt in dieser Anordnung ein Signal proportional zum Drehwinkel φ, gewünscht ist jedoch die direkte Anzeige der Öffnungsweite "d"...
-
Seite 44: Ssi-Wert Einlesen
SSI-Wert einlesen Die empfangenen Daten werden intern immer auf 32 Bit Datenlänge aufgefüllt. WP050100 Stand: 12/2017 Seite 44 / 48... -
Seite 45: Interne Verarbeitung Und Berechnung Ssi Daten
6.5. Interne Verarbeitung und Berechnung SSI Daten WP050100 Stand: 12/2017 Seite 45 / 48... - Seite 46 Fortsetzung: „Interne Verarbeitung und Berechnung SSI Daten“ WP050100 Stand: 12/2017 Seite 46 / 48...
-
Seite 47: Abmessungen
6.6. Abmessungen WP050100 Stand: 12/2017 Seite 47 / 48... -
Seite 48: Technische Daten
6.7. Technische Daten Technische Daten: Anschlüsse: Anschlussart: Schraubklemmen, 1,5mm² / AWG 16 Spannungsversorgung (DC): Eingangsspannung: 18 … 30V DC Schutzschaltung: Verpolungsschutz Stromaufnahme: ca. 100A (unbelastet) Absicherung: extern: T 0,5A Geberversorgung: Bei DC Versorgung: 24V DC (ca. 1V kleiner als Eingangsspannung) max.
